ICS 77. 140. 99
中华人民共和国黑色冶金行业标准YB/T4534--2016
插芯锁用粉末治金拨叉
Mortise lock for powder metallurgy cam2016-04-05发布
中华人民共和国工业和信息化部2016-09-01实施

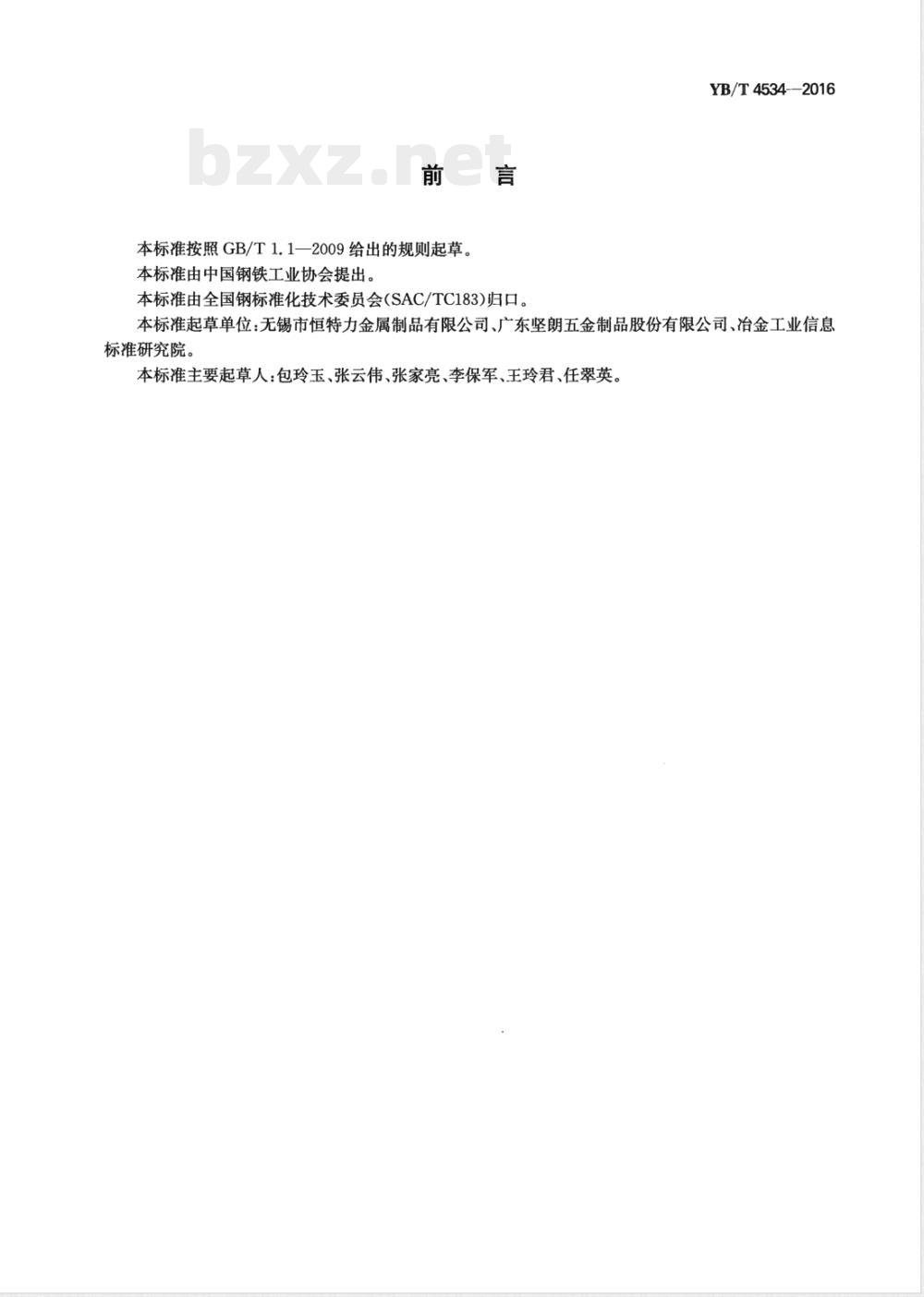

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。言
本标准由全国钢标准化技术委员会（SAC/TC183）归口。YB/T4534—2016
本标准起草单位：无锡市恒特力金属制品有限公司、广东坚朗五金制品股份有限公司、冶金工业信息标准研究院。
本标准主要起草人：包玲玉、张云伟、张家亮、李保军、王玲君、任翠英。1范围

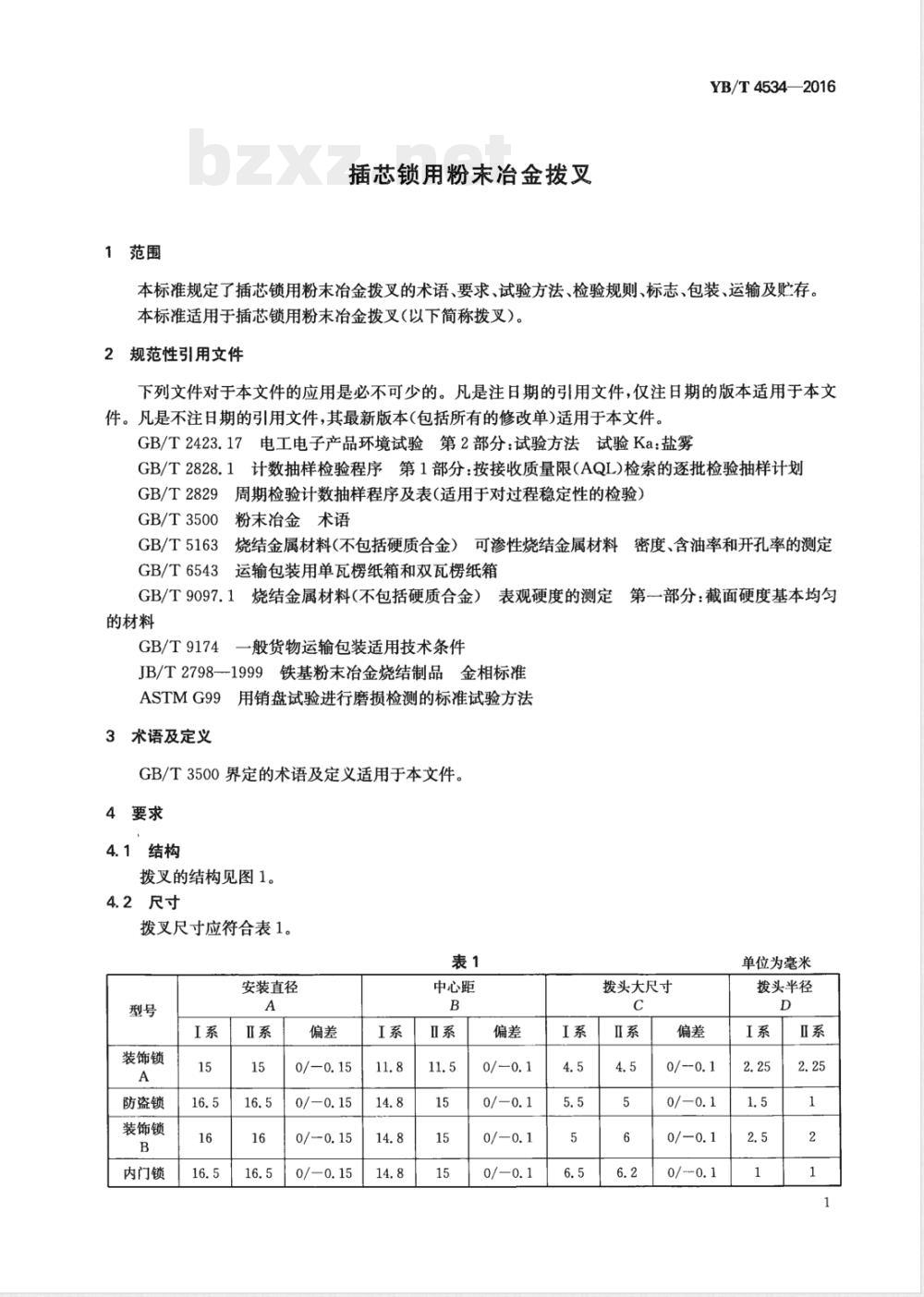

插芯锁用粉末冶金拨叉
YB/T4534—2016
本标准规定了插芯锁用粉末冶金拨叉的术语、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于插芯锁用粉末冶金拨叉（以下简称拨叉）。2规范性引用文件Www.bzxZ.net
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829
GB/T3500
GB/T5163
周期检验计数抽样程序及表（适用于对过程稳定性的检验）粉末冶金术语
烧结金属材料(不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定运输包装用单瓦楞纸箱和双瓦楞纸箱GB/T6543
GB/T9097.1
的材料
GB/T9174
第一部分：截面硬度基本均匀
烧结金属材料（不包括硬质合金）表观硬度的测定一般货物运输包装适用技术条件JB/T2798-1999铁基粉末冶金烧结制品金相标准ASTMG99用销盘试验进行磨损检测的标准试验方法3术语及定义
GB/T3500界定的术语及定义适用于本文件。4要求
4.1结构
拨叉的结构见图1。
4.2尺寸
拨叉尺寸应符合表1。
安装直径
装饰锁
防盗锁
装饰锁
内门锁
中心距
拨头大尺寸
单位为毫米
拨头半径
YB/T4534-—2016
说明：
拨叉外径（圆的直径）
拨叉中心距(拨叉圆心到头部的距离)；拨叉头部（一边到另一边的距离）；中A
拨叉半径（圆心到圆上任意一点的距离，用R表示）。图1拨叉的结构
4.3性能
拨叉产品物理性能与金相组织应符合表2的规定，表2
装饰锁
防盗锁
装饰锁B
内门锁
≥HRB10
≥HRC30
≥HRB30
≥HRB60
/g·cm-3
破坏扭矩
耐腐蚀性中性
盐雾试验/h
耐磨性/次
≥3000
≥100000
≥5000
≥50000
金相组织（JB/T2798—1999）
按图谱A组，珠80，渗3
回火马氏体>80%，残留奥氏体
<10%，不得有淬火裂纹
按图谱A组，珠80，渗3
按图谱A组，珠90，渗3
4.4外观
YB/T4534--2016
拨叉应经过发黑或水蒸气处理，外观应为蓝黑色，拨叉烧结坏表面应无裂纹、夹杂物及氧化现象。5试验方法
5.1拨叉的尺寸用通用量具测定。5.2拨叉的外观用目测方式检查。5.3密度按GB/T5163测定。
5.4硬度按GB/T9097.1测定。
5.5破坏扭矩按附录A测定。
5.6金相组织按JB/T2798—1999测定。盐雾试验按GB/T2423.17检测。
耐磨性按ASTMG99检测，测定磨损量达到0.10mm时视为破坏。6检验规则
检验要求
拨叉必须经生产厂的质量检验部门按出厂检验项目逐项检验合格，并签发合格证后方可出厂。6.2检验类型
拨叉的检验分为出厂检验和型式检验。6.2.1出厂检验
出厂检验的抽样规则按照GB/T2828.1的规定执行，取检查水平Ⅱ，一次抽样方案。出厂检验项目、不合格类别、抽取质量限AQL见表3。表3
检验项目
破坏扭矩
型式检验
不合格类别
有下列情况之一时，应进行型式检验：a)
新产品或老产品转厂生产时的试样定型鉴定；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b)
某产品停产一年以上，恢复生产时；c)
d）国家质量监督机构提出进行型式检验要求时：e）合同规定时。
6.2.2.2型式检验项目为本标准所有项目。6.2.2.3样本在出厂检验合格批次中抽取检验。AQL
6.2.2.4型式检验按GB/T2829的规定，采用判别水平Ⅲ，一次抽样方案。其型式检验项目、不合格类别、样本数、判别组别、不合格质量水平(RQL)按表4规定。3
YB/T4534—2016
判别数组
样本数
不合格类别
检验项目
破坏扭矩
盐雾实验
耐磨性
金相组织
标志、包装、运输、贮存
7.1拨叉的包装按照GB/T9174执行，其包装纸箱应符合GB/T6543的规定。7.2纸箱上应注明产品名称、型号、数量、制造厂及制造日期7.3运输过程中小心轻放，避免重压。贮存地点注意防潮。
A.1测试原理
附录A
(规范性附录）
破坏扭矩测试方法
YB/T4534—2016
破坏扭矩是指在该扭矩下拨叉被破坏，测试的方法是将样件安装在扭力工装上，通过旋转轴对样件施加扭矩，直至样件被破坏为止。A.2符号
F，最大载荷，单位为牛(N)。
施加载荷的力臂长度，单位为米（m）。L
Z样件的破坏扭矩。
Z=F,×L
A.3试样
样件必须是在批量产品中任意抽取。A.4试验条件
A.4.1除非另有规定，试验一般在15℃～25℃室温下进行。A。4.2样件安装在试验工装上，施加载荷速度要均匀。A.4.3扭矩数值通过扭矩扳手读出。A.5检测装置
A.5.1检测工装的底座要固定在检测平台上。A.5.2旋转轴安装在底座上要能自由转动，其外形尺寸与拨轮配合的内件外形尺寸相同。A.5.3扭矩扳手选用最小示数为0.1N·m的。A.5.4检测装置装配见图A.1。
YB/T4534—2016
A.6检测步骤
旋转轴
将样件和旋转轴按图A.1所示安装在底座上；扭矩扳手
将扭矩扳手模式设置成峰值模式，将单位设置成N·m；b)
将扭矩扳手套到旋转轴上；
平稳用力扭动扭矩扳手直到拨轮破裂；扭矩扳手上的示数即为产品的破坏扭矩。
