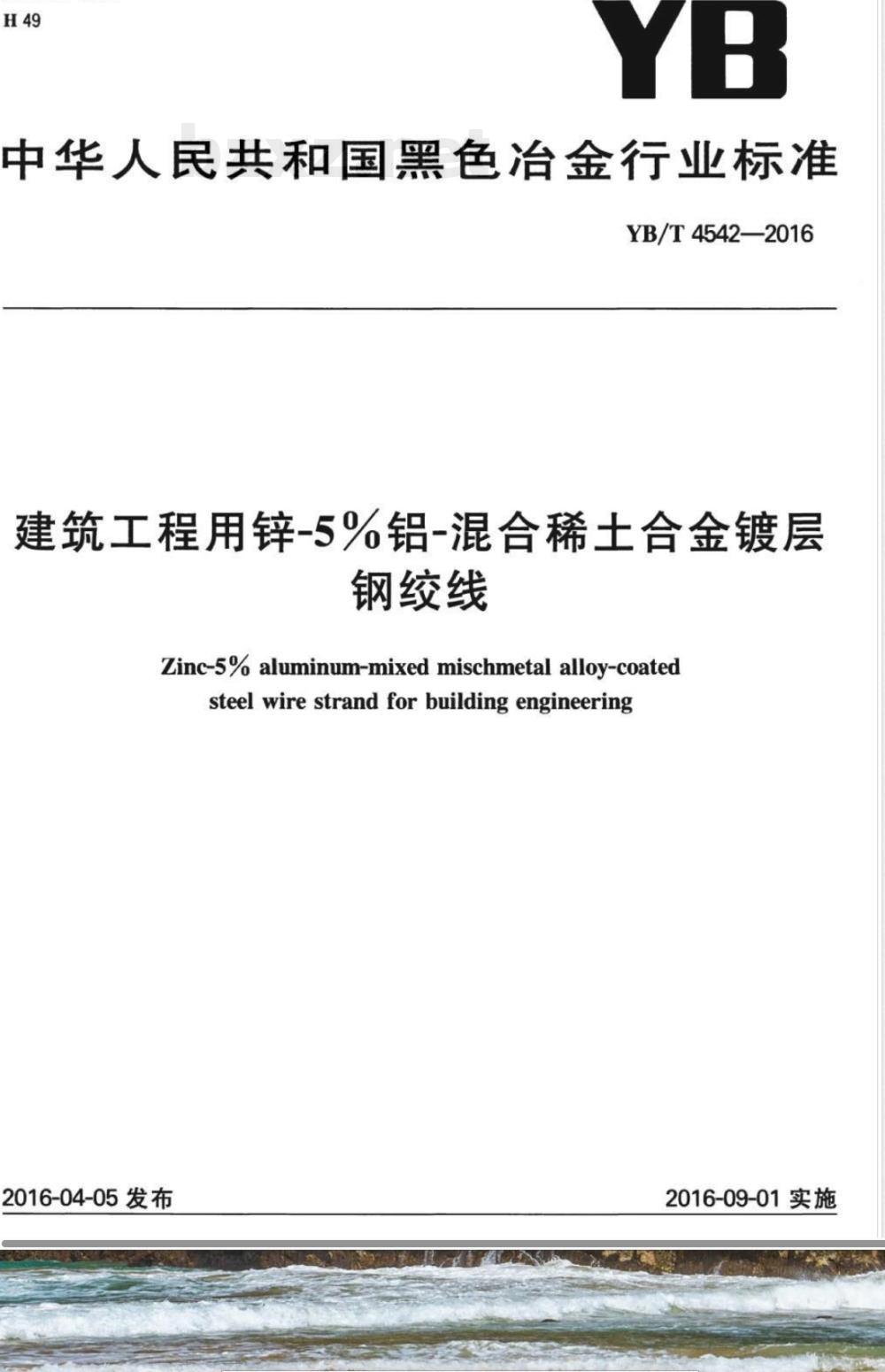

中华人民共和国黑色金行业标准YB/T4542—2016
建筑工程用锌-5%铝-混合稀土合金镀层钢绞线
Zinc-5% aluminum-mixed mischmetal alloy-coatedsteel wire strand for building engineering2016-04-05发布
2016-09-01实施

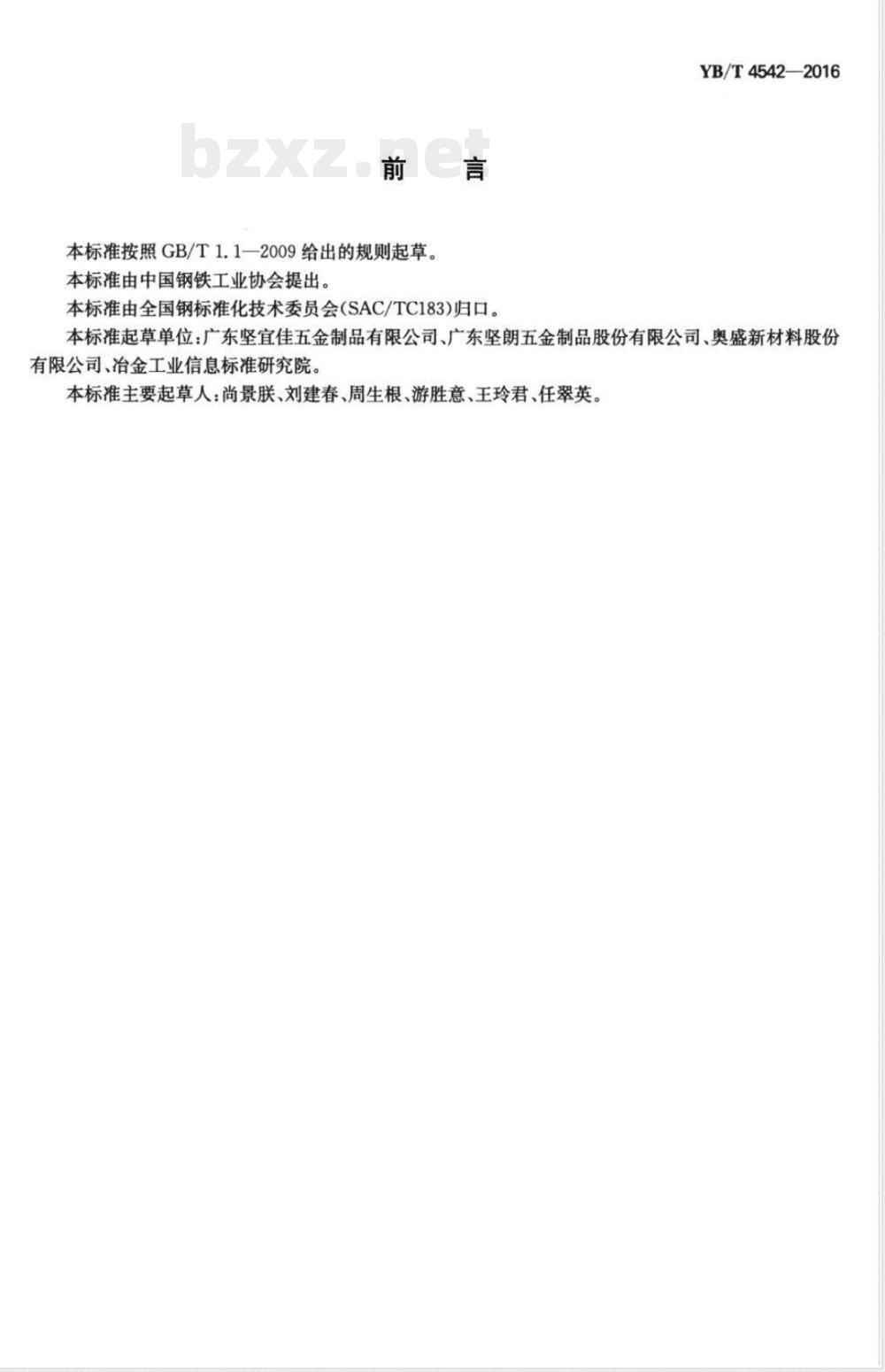

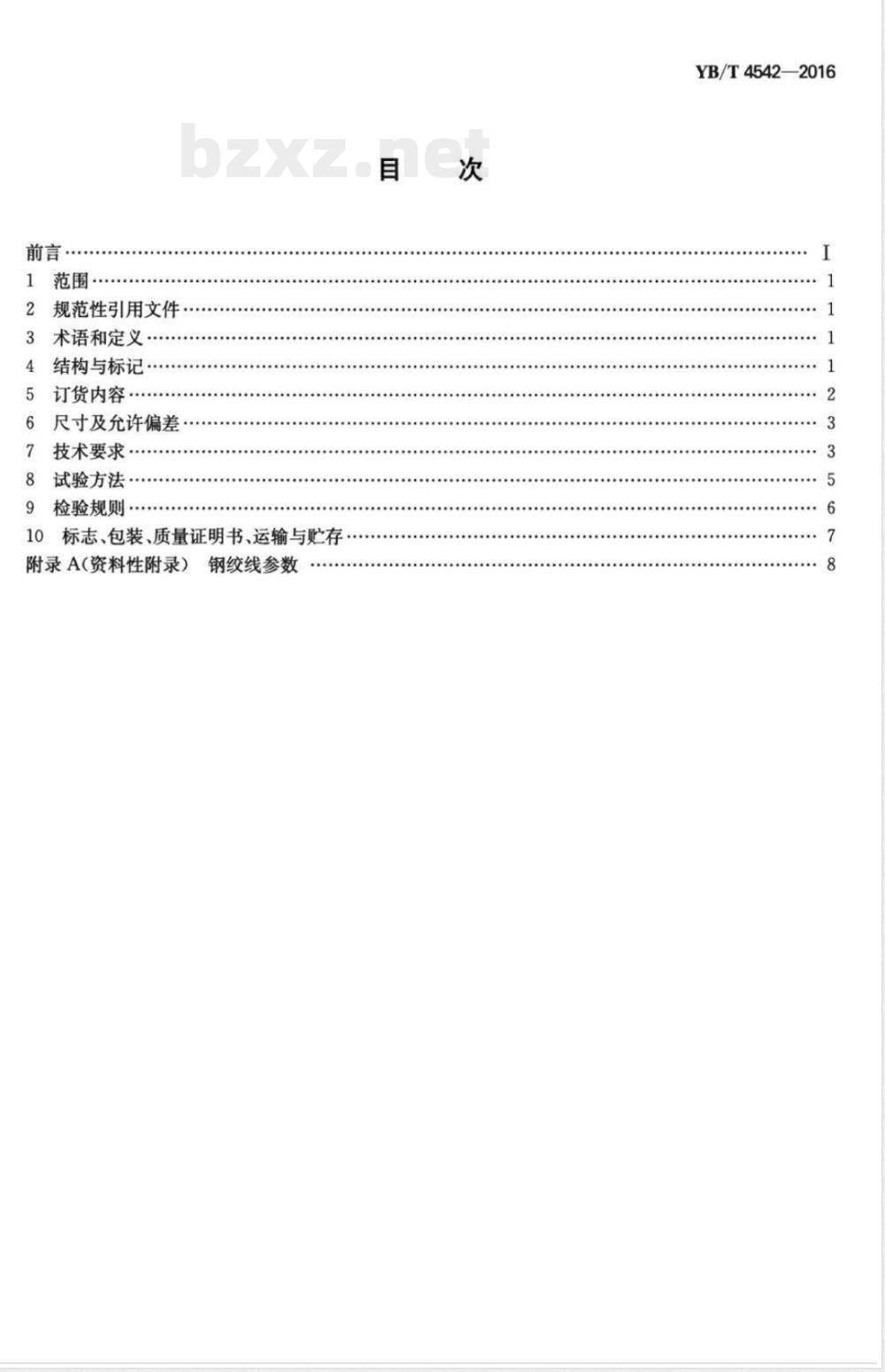

前言·
范围·wwW.bzxz.Net
规范性引用文件
3术语和定义·
结构与标记
5订货内容
6尺寸及允许偏差·
技术要求…
8试验方法
9检验规则
10标志、包装、质量证明书、运输与贮存附录A(资料性附录）
钢绞线参数
YB/T4542—2016
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。YB/T4542—2016
本标准起草单位：广东坚宜佳五金制品有限公司、广东坚朗五金制品股份有限公司、奥盛新材料股份有限公司、冶金工业信息标准研究院。本标准主要起草人：尚景朕、刘建春、周生根、游胜意、王玲君、任翠英。1范围
YB/T4542—2016
建筑工程用锌-5%铝-混合稀土合金镀层钢绞线本标准规定了由多根圆形截面锌-5%铝-混合稀土合金钢丝组成的钢绞线的（以下简称“钢绞线”）术语和定义、结构与标记、订货内容、尺寸及允许偏差、技术要求、检验方法、检验规则、标志、包装、质量证明书、运输与贮存。
本标适用手建筑工程用钢绞线（不包括桥梁用钢绞线）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T238金属材料线材反复弯曲试验方法GB/T239.1金属材料线材第1部分：单向扭转试验方法钢产品镀层质量试验方法
GB/T1839
GB/T2104
钢丝绳包装、标志及质量证明书的一般规定GB/T2976
金属材料线材缠绕试验方法
GB/T8358
钢丝绳破断拉伸试验方法
钢丝绳术语、标记和分类
GB/T8706
GB/T24191钢丝绳实际弹性模量测定方法建筑工程用锌-5%铝-混合稀土合金镀层钢丝YB/T4541
3术语和定义
GB/T8706和下列规定的术语和定义适用于本文件。3.1
锌-5%铝-混合稀土合金镀层钢绞线zinc-5%aluminumr-mixedmischmetalalloy-coatedsteelwirestrand
由若干根（6的整数倍）同一直径的圆截面锌-5%铝-混合稀土合金镀层钢丝紧密地螺旋捻制在一根中心钢丝上而形成的线形受力体。3.2
钢绞线公称截面积
norminal cross-section area of steel wire strand根据钢绞线中钢丝公称直径计算得到的金属横截面积之和。4结构与标记
4.1钢绞线截面构造形式见表1。1
YB/T4542—2016
钢绞线结构
表1钢绞线截面构造形式图
钢绞线截面构造形式
注：n=1+(1+2+3+4++N)×6
式中：n
钢绞线中钢丝总根数；
钢绞线结构
N——钢绞线钢丝层数（除中心钢丝外钢丝层数）4.2标记
4.2.1标记方法
Zn-5%AI-REGJ
4.2.2标记示例
—YB/T4542-2016
钢绞线结构
钢绞线截面构造形式
钢绞线公称直径，mm
钢丝公称抗拉强度，MPa
钢绞线
以符合YB/T4542—2016，公称直径为$50mm，钢绞线结构为1×91，公称抗拉强度1670MPa的钢绞线为例，其标记为：
Zn-5%AI-REGL1670-50-1X91-YB/T4542-20165订货内容
按本标准订货的合同应包括以下主要内容：a）本标准号；
产品名称；
结构(代号)；
公称直径；
公称抗拉强度级别；
数量（长度或重量）；
用途；
其他要求。
6尺寸及允许偏差
6.1直径及允许偏差
钢绞线直径允许偏差为公称直径的士3%。6.2长度及允许偏差
如合同没特定要求，其长度允许偏差应为长度的+%。7技术要求
7.1材料
钢绞线用锌-5%铝-混合稀土合金镀层钢丝应符合YB/T4541的规定。7.2制造要求
YB/T4542—2016
7.2.1钢绞线内钢丝应为同一直径、同一强度、同一镀层级别。中心钢丝直径宜采用正偏差钢丝。7.2.2钢绞线应在均匀张力下捻制，抢制时相邻层捻向应相反，最外层宜采用右抢。7.2.3钢绞线抢距可取钢绞线公称直径的8倍～13倍，宜采用钢绞线公称直径10.5倍。7.2.4钢绞线中不宜保留任何形式的钢丝接头，不应保留任何形式的钢绞线接头。7.3外观
7.3.1钢绞线表面应整洁，不得有紊乱、锈蚀、压扁、硬弯等缺陷，不允许有影响镀层质量的明显划伤，其色泽在空气中暴露后允许有颜色变化。7.3.2钢绞线中钢丝应抢制紧密均勾、平直，钢丝不得有凸起、折断和错乱交叉的现象；钢绞线在自然状态下不应出现螺旋形卷曲。
7.4力学性能
7.4.1弹性模量
钢绞线弹性模量不应小于1.5X105MPa。7.4.2钢绞线最小破断拉力
7.4.2.1钢绞线其理论最小破断拉力应根据公式（1）进行计算，常用规格计算最小破断拉力见附录A。Fc.min=AXR.×K/1000
式中：
钢绞线理论最小破断拉力，单位为千牛（kN）；A。—钢绞线公称截面积，单位为平方毫米（mm2）；R，钢丝公称抗拉强度，单位为兆帕(MPa)；K
一钢绞线强度折减系数，K值见表2。7.4.2.2
钢绞线实测拉力值不应小于理论最小破断拉力的规定值。表2钢绞线强度折减系数
钢绞线结构
1×37、1×61、1×91、1×127、1×169、1×217、1×2711×331、1×397、1×469、1×5471×631.1×721
钢绞线强度折减系数
YB/T4542—2016
钢绞线拆股钢丝要求
抗拉强度
钢绞线拆股钢丝抗拉强度允许偏差范围应符合表3规定，且断后伸长率不应低于4%。表3
钢绞线拆股钢丝公称抗拉强度允许偏差范围钢丝公称直径/mm
1.60≤d<2.00
2.00≤d<3.50
3.5015201810
1520~1780
1520~1770
钢绞线拆股钢丝的扭转次数应符合表4规定。表4
钢丝公称直径/mm
公称抗拉强度级别/MPa
1620~1910
1620~1880
1620~1870
钢绞线拆股钢丝扭转次数
扭转次数（L=100d）
不小于
公称抗拉强度级别/MPa
1.60≤d<2.30
2.30≤d<3.00
3.00≤d<3.50
3.504.20≤d<4.80
4.80≤d<5.50
反复弯曲
钢绞线拆股钢丝的反复弯曲次数应符合表5规定。表5
钢丝公称直径/mm
1.60≤d<2.00
2.002.50≤d<3.00
3.00≤d<3.50
3.50≤d<4. 00
4.00≤d<5.50
弯曲半径/mm
钢绞线拆股钢丝反复弯曲要求
反复弯曲次数
不小于
公称抗拉强度级别/MPa
1720~2010
1720~1980
1720~1970
7.5.4镀层质量
钢绞线拆股钢丝镀层重量应符合表6的规定。7.5.4.1
表6钢绞线拆股钢丝镀层重量
钢丝公称直径/mm
1.60≤d<2.25
2.25≤d<3.00
3.00≤d<3.50
3.50≤d<4.25
4.254.75YB/T4542—2016
镀层重量/g·m~2
≥238
≥278
7.5.4.2镀层附着力应达到钢丝在表7规定的芯棒上以不超过15r/min的速度紧密缠绕6圈，镀层不得开裂或起层到能用裸手指能够擦掉的程度。表7镀层附着力检测芯棒直径
钢丝公称直径/mm
1.602.25≤d<3.50
3.50≤d<5.50
8试验方法
8.1外观
钢绞线外观应在室外自然光线下目视检验。8.2尺寸及允许偏差
8.2.1直径及允许偏差
芯棒直径与钢丝公称直径之比
钢绞线直径应采用带有宽钳口经计量合格的游标卡尺测量，钳口宽度要足以跨越两个相邻的钢丝（见图1）。测量时应在无张力状态下，在距钢绞线端头15m外的直线部位上进行，在相距至少1m的两截面上，并在同一截面相互垂直的两个方向上测取两个数据。四个测量结果的算术平均值作为钢绞线的实测直径，该值应符合6.1条的规定。A
图1钢绞线直径测量
8.2.2长度及允许偏差
钢绞线长度测量时应张平伸直，宜采用最小分度不大于1mm的标准钢卷尺直接丈量。钢卷尺的张力宜取50N。
8.3力学性能
8.3.1弹性模量
钢绞线弹性模量按GB/T24191规定，在钢绞线稳定状态或完全稳定状态下测定。5
