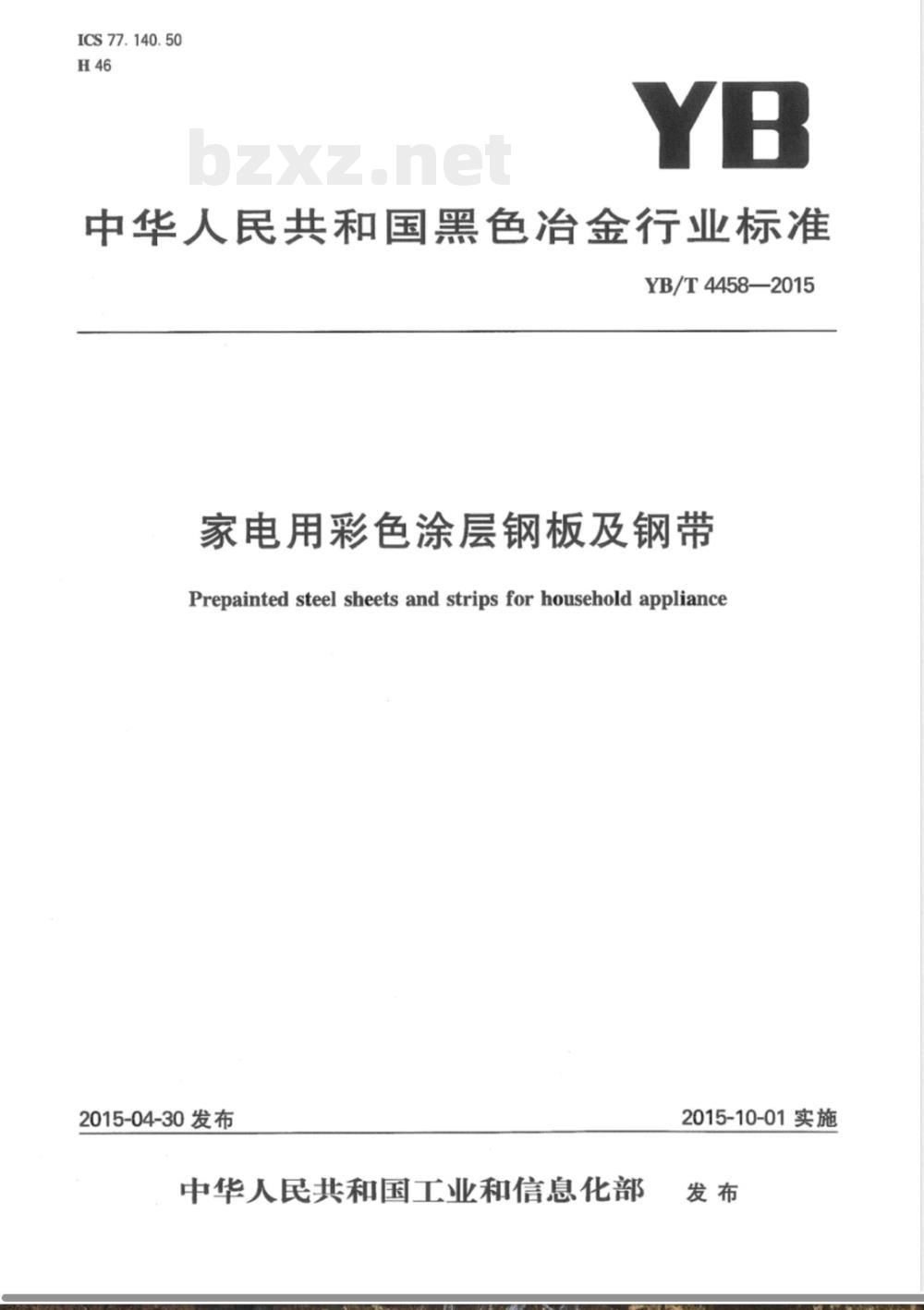

ICS77.140.50
中华人民共和国黑色冶金行业标准YB/T4458—2015
家电用彩色涂层钢板及钢带
Prepainted steel sheets and strips for household appliance2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

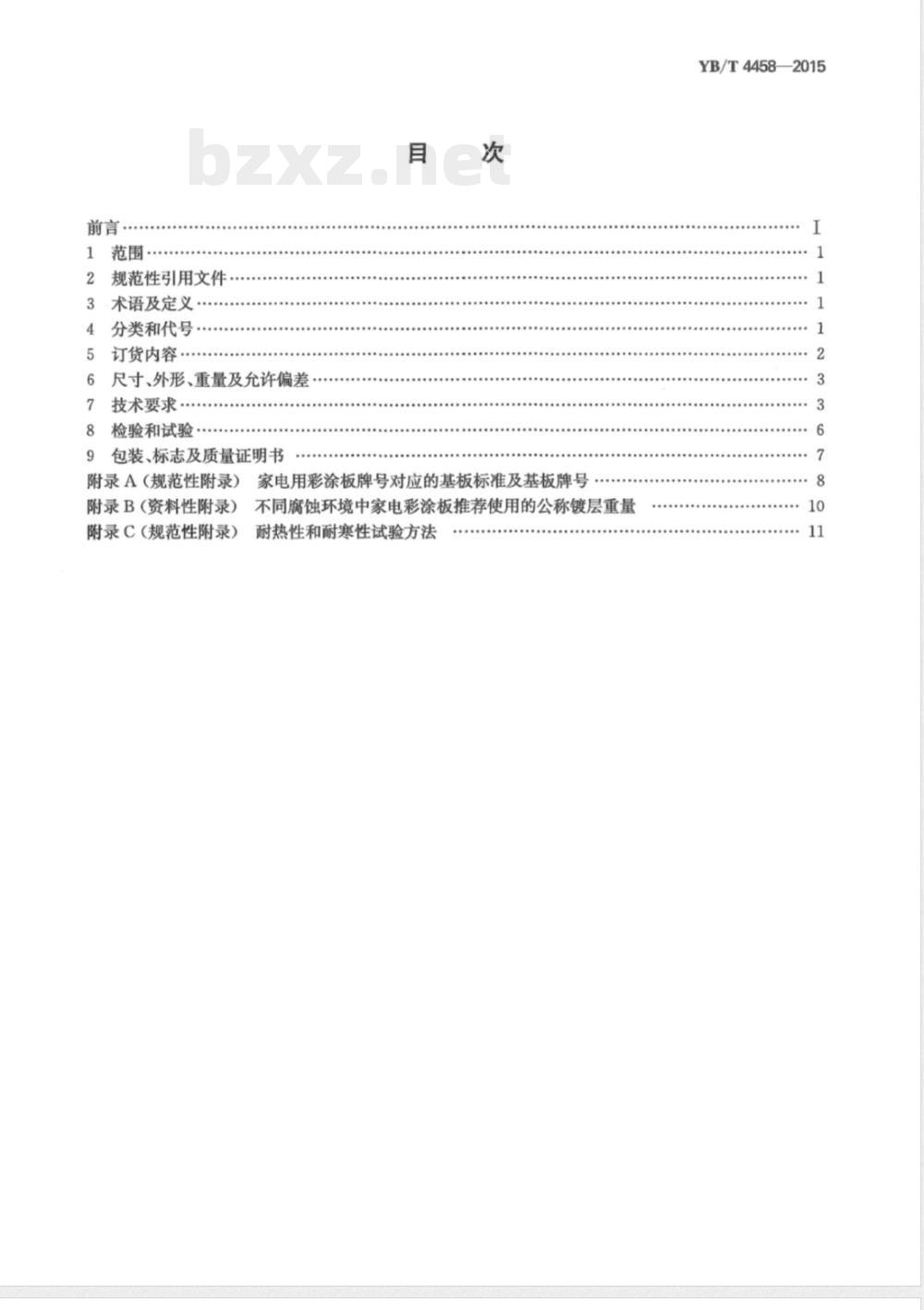

规范性引用文件..
3术语及定义
分类和代号
订货内容…
6尺寸、外形、重量及允许偏差
7技术要求.
8检验和试验·
9包装、标志及质量证明书
附录A（规范性附录）家电用彩涂板牌号对应的基板标准及基板牌号.
附录B(资料性附录)
不同腐蚀环境中家电彩涂板推荐使用的公称镀层重量附录C（规范性附录）
耐热性和耐寒性试验方法
YB/T4458—2015

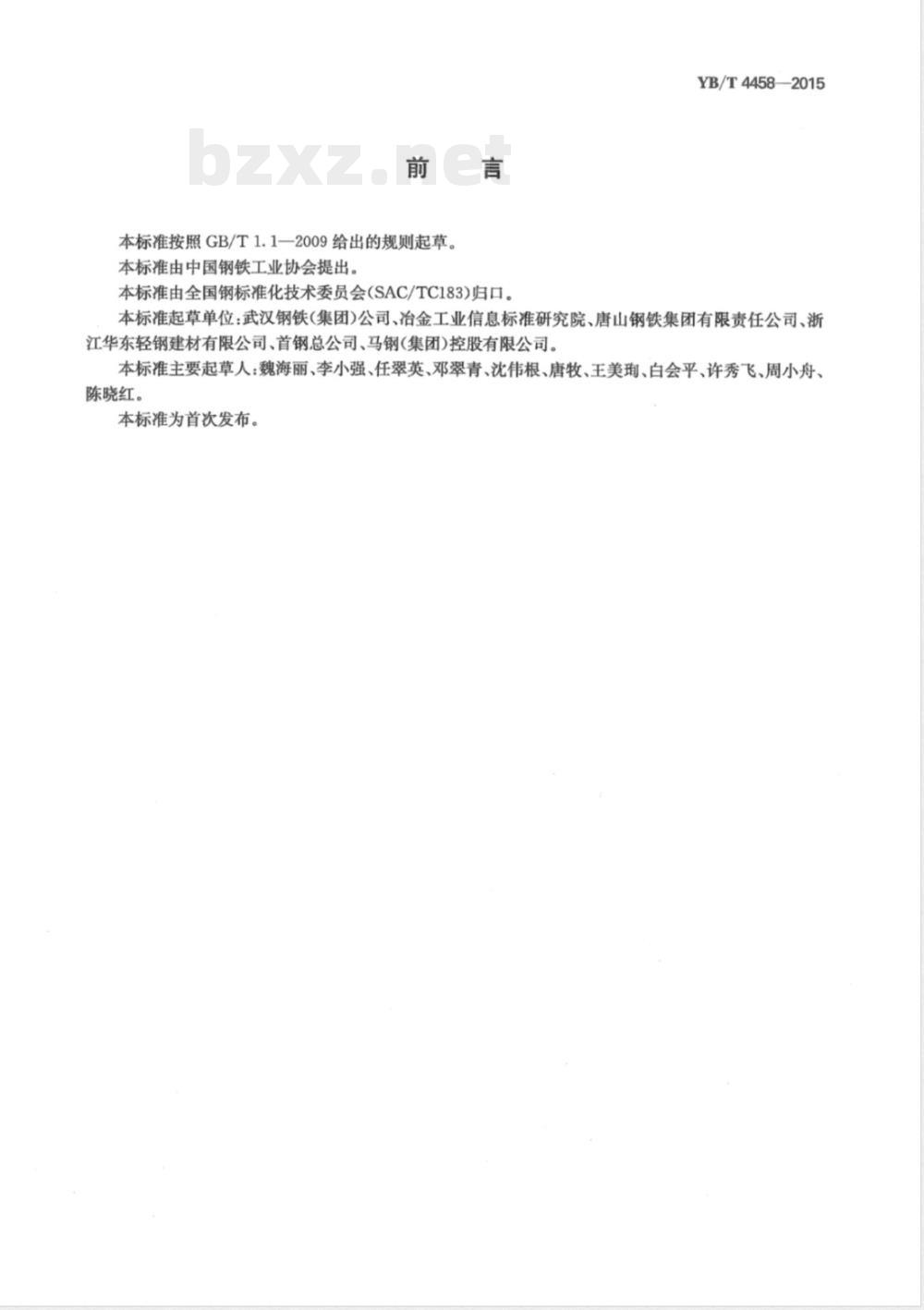

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。YB/T4458—2015
本标准起草单位：武汉钢铁（集团)公司、冶金工业信息标准研究院、唐山钢铁集团有限责任公司、浙江华东轻钢建材有限公司、首钢总公司、马钢(集团)控股有限公司。本标准主要起草人：魏海丽、李小强、任翠英、邓翠青、沈伟根、唐牧、王美珣、白会平、许秀飞、周小舟、陈晓红。
本标准为首次发布。下载标准就来标准下载网

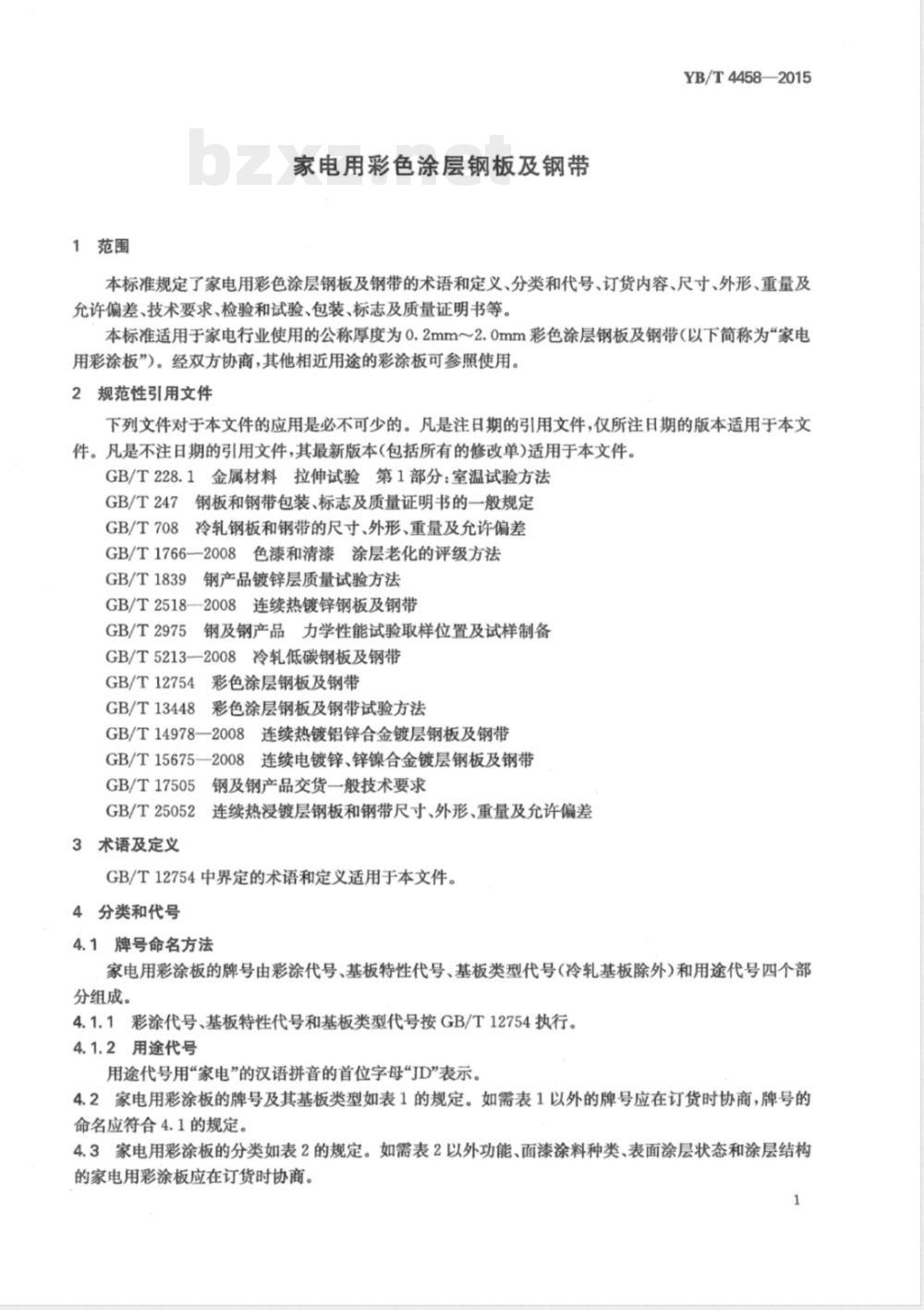

1范围
家电用彩色涂层钢板及钢带
YB/T4458—2015
本标准规定了家电用彩色涂层钢板及钢带的术语和定义、分类和代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、检验和试验、包装、标志及质量证明书等。本标准适用于家电行业使用的公称厚度为0.2mm～2.0mm彩色涂层钢板及钢带（以下简称为“家电用彩涂板”）。经双方协商，其他相近用途的彩涂板可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T708冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T1766一2008色漆和清漆涂层老化的评级方法GB/T1839
钢产品镀锌层质量试验方法
GB/T2518—2008连续热镀锌钢板及钢带GB/T2975
钢及钢产品力学性能试验取样位置及试样制备GB/T5213—2008
冷轧低碳钢板及钢带
GB/T12754
GB/T13448
彩色涂层钢板及钢带
彩色涂层钢板及钢带试验方法
GB/T14978—2008连续热镀铝锌合金镀层钢板及钢带GB/T15675—2008连续电镀锌、锌镍合金镀层钢板及钢带GB/T17505
GB/T25052
3术语及定义
钢及钢产品交货一般技术要求
连续热浸镀层钢板和钢带尺寸、外形、重量及充许偏差GB/T12754中界定的术语和定义适用于本文件。4分类和代号
4.1牌号命名方法
家电用彩涂板的牌号由彩涂代号、基板特性代号、基板类型代号（冷轧基板除外）和用途代号四个部分组成。
4.1.1彩涂代号、基板特性代号和基板类型代号按GB/T12754执行。4.1.2用途代号

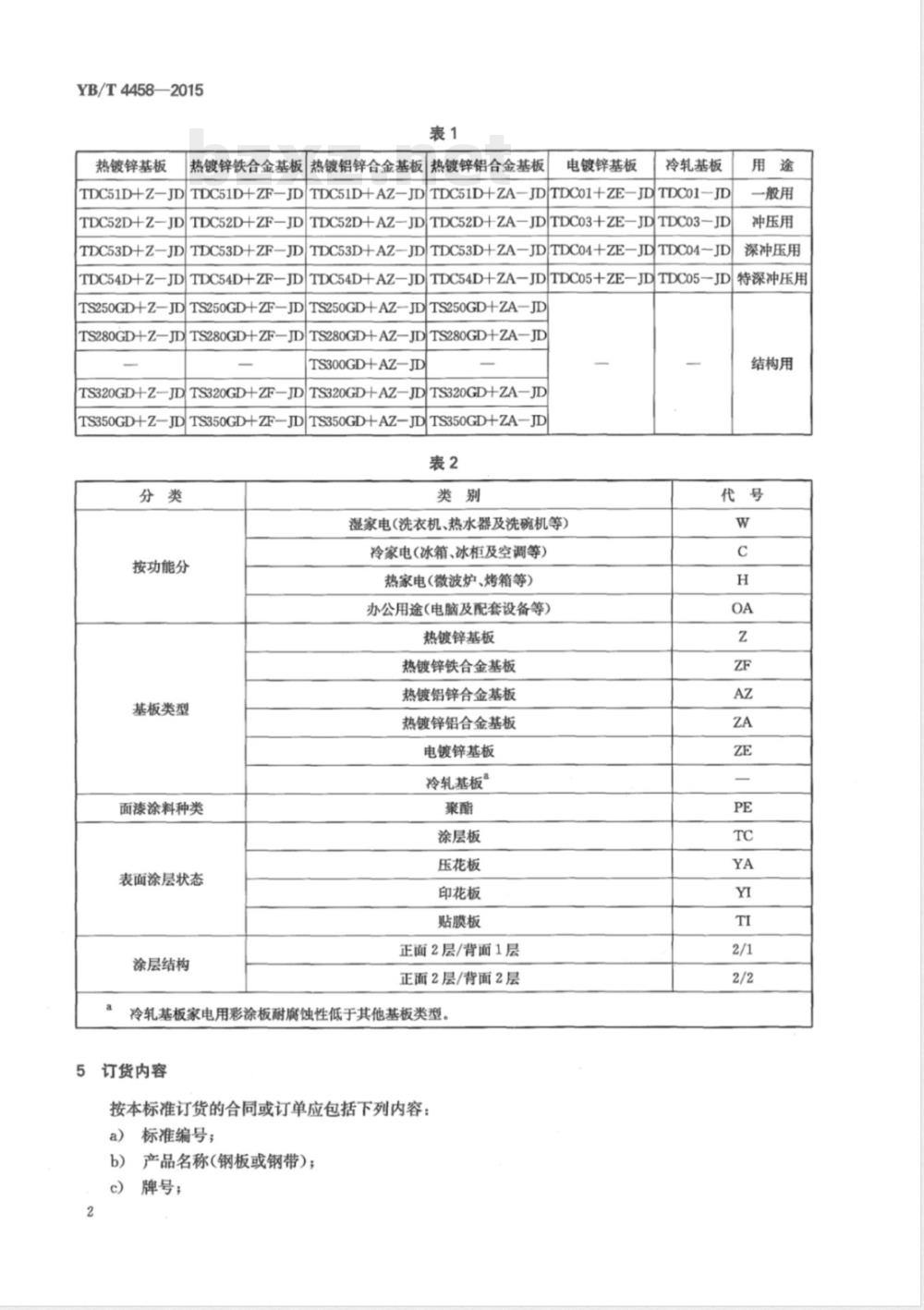

用途代号用“家电”的汉语拼音的首位字母“JD”表示。4.2家电用彩涂板的牌号及其基板类型如表1的规定。如需表1以外的牌号应在订货时协商，牌号的命名应符合4.1的规定。
4.3家电用彩涂板的分类如表2的规定。如需表2以外功能、面漆涂料种类、表面涂层状态和涂层结构的家电用彩涂板应在订货时协商。1
YB/T4458—2015
热镀锌基板
TDC51D+Z-JD
TDC52D+Z-JD
TDC53D+Z-JD
TDC54D+Z-JD
热镀锌铁合金基板
反热镀铝锌合金基板
热镀锌铝合金基板
TDC51D+ZF-
TDC51D+AZ-JD
电镀锌基板
TDC51D+ZAJD
DTDC01+ZE-
冷轧基板
TDC01-JD
TDC03-JD
DTDC52D+ZA-JD
DTDC03+ZE-
TDC52D+ZF-JDTDC52D+AZ-JD
TDC04-JD
TDC53D+ZF-JD
TDC53D+ZA-JD
DTDC04+ZE-JD
TDC53D+AZ-JD
TDC54D+ZF—JD
一般用
冲压用
深冲压用
TDC54D+ZA-JD
DTDC05+ZE-JD
TDC05-JD
特深冲压用
TDC54D+AZ-JD
TS250GD+ZA-JD
TS250GD+Z-JDT
TS250GD+ZF—JD
TS250GD+AZ-JD
TS280GD+Z—JD
TS280GD+ZF-JDTS280GD+AZ-JDTS280GD+ZA-JDTS300GD+AZ-JD
TS320GD+Z—JDTS320GD+ZF-JD
DTS320GD+AZ-JDTS320GD+ZA-JD
TS350GD+Z-JDTS350GD+ZF—JDTS350GD+AZ-JDTS350GD+ZA—JD表2
按功能分
基板类型
面漆涂料种类
表面涂层状态
涂层结构
湿家电（洗衣机、热水器及洗碗机等）冷家电(冰箱、冰柜及空调等）
热家电（微波炉、烤箱等）
办公用途(电脑及配套设备等)
热镀锌基板
热镀锌铁合金基板
热镀铝锌合金基板
热镀锌铝合金基板
电镀锌基板
冷轧基板”
涂层板
压花板
印花板
贴膜板
正面2层/背面1层
正面2层/背面2层
冷轧基板家电用彩涂板耐腐蚀性低于其他基板类型。5
订货内容
按本标准订货的合同或订单应包括下列内容：a)
标准编号；
产品名称（钢板或钢带）；
牌号；
结构用
d）产品规格；
重量；
尺寸、不平度精度；
钢卷内径钢带时)；
涂层表面状态；
涂层结构；
基板类型及镀层重量；
面漆种类和颜色；
涂层厚度、光泽度、铅笔硬度、T弯值、反向冲击功；m)
包装方式；
用途；
其他特殊要求。
6尺寸、外形、重量及允许偏差
6.1尺寸
6.1.1钢卷内径通常为450mm、508mm或610mm。6.1.2家电用彩涂板的公称厚度为基板的厚度，不包含涂层厚度。6.1.3尺寸允许偏差
6.1.3.1电镀锌基板时的尺寸允许偏差应符合GB/T708的规定。6.1.3.2热镀基板时的尺寸允许偏差应符合GB/T25052的规定。6.1.3.3冷轧基板时的尺寸允许偏差应符合GB/T708的规定。6.2外形
6.2.1电镀锌基板时应符合GB/T708的规定。6.2.2热镀基板时外形允许偏差应符合GB/T25052的规定。6.2.3冷轧基板时外形允许偏差应符合GB/T708的规定。6.3重量
家电用彩涂板一般按实际重量交货。6.4特殊要求
需方如对尺寸、外形、重量及允许偏差有特殊要求时应在订货时协商。7技术要求
7.1力学性能
YB/T4458—2015
7.1.1家电用彩涂板的基板力学性能应符合相应基板标准的规定。各牌号对应的基板标准及牌号应符合附录A的规定。
7.1.2如用户对彩涂板的力学性能有要求，应在订货时协商。注：由于彩涂工艺可能使基板发生时效，导致彩涂板的力学性能发生变化，增加彩涂板加工成形时出现吕德斯带或折痕的可能性。
7.2镀层重量
7.2.1各类型基板在不同腐蚀环境中推荐使用的公称镀层重量参见附录B，如需其他重量的镀层应在订货时协商。
7.2.2热镀锌基板、热镀锌铁合金基板时，镀层重量应符合GB/T25182008的规定。7.2.3热镀铝锌基板时，镀层重量应符合GB/T14978—2008的规定。7.2.4热镀锌铝基板时，镀层重量应符合GB/T2518一2008的规定。3
YB/T4458—2015
7.2.5电镀锌基板时，镀层重量应符合GB/T15675一2008的规定。7.3正面涂层性能
7.3.1涂料种类
7.3.1.1常用的面漆种类为聚酯，如需其他种类的面漆可在订货时协商。7.3.1.2底漆的种类通常由生产商决定，如用户对底漆有特殊要求应在订货时协商。7.3.2涂层厚度
7.3.2.1涂层厚度为初涂层和精涂层厚度之和。7.3.2.2涂层厚度通常应不小于20um，测量点为距边部不小于50mm的任意点。如对涂层厚度有特殊要求应在订货时协商。
7.3.2.3涂层厚度为三个试样平均值，单个试样值应不小于规定值的90%。7.3.3色差
涂层色差通常由供方确定，需方如有要求应在订货时协商。7.3.4光泽度
7.3.4.1涂层光泽使用60°镜面光泽，光泽分为低光、中光和高光三级，各级别的光泽度应符合表3的规定。如对光泽度有特殊要求应在订货时协商。对压花或纹理涂层，产品光泽度不做要求。7.3.4.2光泽度三个试样值均应符合表3的规定，每批产品光泽度差值应不大于10个光泽单位。表3
光泽度级别
7.3.5涂层硬度
光泽度（60)/%
>40~80
涂层硬度通常用铅笔硬度试验进行评价。家电用彩涂板的铅笔硬度应不小于HB（铅笔硬度试验采用中华牌505卷钢涂层硬度测试专用铅笔），如对铅笔硬度有特殊要求应在订货时协商。7.3.6涂层附着力
涂层附着力通常用弯曲试验和反向冲击试验进行评价。如需要用划格、杯突试验作进一步评价应在订货时协商。
7.3.6.1弯曲试验
7.3.6.1.1家电用彩涂板的T弯值应不大于1T。如对T弯有特殊要求应在订货时协商。7.3.6.1.2弯曲试验三个试样的T弯值均应不大于1T。7.3.6.1.3弯曲试样用胶带剥离后弯曲处不应有涂层脱落，距试样边部10mm以内的涂层脱落不计。如要求弯曲处无肉眼可见的开裂应在订货时协商。7.3.6.1.4家电用彩涂板的厚度大于0.80mm时对T弯值不作要求。7.3.6.2反向冲击试验
7.3.6.2.1反向冲击性能分为中、高级，各级别的冲击功应符合表4的规定。表4
级别(代号)
中(B)
高(C)
7.3.6.2.2反向冲击试验三个试样值均应符合表4的相应规定。4
冲击吸收能量/,不小于
YB/T4458—2015
7.3.6.2.3反向冲击试样用胶带剥离后变形区不应有涂层剥落，如要求变形区无肉眼可见的开裂应在订货时协商。
7.3.6.2.4反向冲击通常按中级供货，需高级时应在订货时说明，如对冲击功有特殊要求应在订货时协商。7.3.6.2.5家电用彩涂板的厚度小于0.4mm时对冲击吸收能量不作要求。7.3.7涂层耐久性
涂层耐久性通常用中性盐雾试验和紫外灯加速老化试验进行评价，如需用氙灯加速老化、耐湿热和耐二氧化硫湿热等试验作进一步评价应在订货时协商。7.3.7.1耐中性盐雾试验
7.3.7.1.1家电用彩涂板的耐中性盐雾试验时间应不小于240h，冷轧基板不作要求。如对试验时间有特殊要求应在订货时协商。
7.3.7.1.2耐中性盐雾试验三个试样试验时间均应符合7.3.7.1.1的相应规定。7.3.7.1.3在7.3.7.1.1规定的时间内，试样划叉处平均腐蚀蔓延距离应不大于2mm。7.3.7.1.4供方如能保证，可不做耐中性盐雾试验。7.3.7.2紫外灯加速老化试验
7.3.7.2.1家电用彩涂板的紫外灯加速老化试验时间应符合表5的规定，如对试验时间有特殊要求应在订货时协商。
面漆种类
UVA-340
室内使用的家电用彩涂板不做紫外灯加速老化试验。试验时间”/h
UVB-313
7.3.7.2.2紫外灯加速老化试验三个试样试验时间均应符合表5的相应规定7.3.7.2.3在表5规定的时间内，试样应无起泡、开裂，粉化应不大于GB/T1766一—2008中规定的1级。
7.3.7.2.4面漆为聚酯时通常用UVA-340进行评价，如用UVB-313进行评价应在订货时说明。7.3.7.2.5供方如能保证，可不做紫外灯加速老化试验。7.3.8其他性能
7.3.8.1根据用途及使用环境不同，如对耐有机溶剂、耐酸碱、耐污染、耐沸水、耐干热、耐湿热等性能有要求应在订货时协商并确定评价指标，其技术指标见表6。表6
耐湿热
耐污染
耐沸水
耐溶剂
耐高低温
评价指标
240h无起泡，前后色差≤1.0
起泡等级不大于1级
起泡等级不大于1级
黑色油性笔24h，用酒精擦拭表面后，色差值≤1.51h沸水煮沸，无明显起泡，前后色差<0.5将酒精、丙酮、甲苯或二甲苯溶液滴于表面，罩上盖子放置24h，表面无起泡—20℃2h～+80℃2h，10个循环，前后色差≤1.0180℃，2h前后色差≤1.0
—20℃，120h前后色差≤1.0
YB/T4458——2015
7.3.8.2用途及使用环境不同的产品，对性能的要求各不相同，如热家电类对耐热性及耐划伤性要求较高，冷家电类对耐腐蚀性及表面硬度要求较高等。订货时应根据不同类型的家电产品的特点来协商并确定其性能指标。
7.4反面涂层性能
反面涂层通常由生产厂根据产品用途、使用环境来确定。7.4.1涂层厚度
涂层为一层时，其厚度应不小于5μm。涂层为二层时，其厚度应不小于12μm。7.4.2其他性能
涂料种类、涂层色差、涂层光泽、涂层硬度、涂层柔韧性/附着力、涂层耐久性等性能通常由供方确定，需方如有要求应在订货时协商。7.5表面质量
7.5.1家电用彩涂板在正常明亮的自然光下，以45°目视观察，钢板表面应光亮，色泽均匀，表面不得有气泡、水迹、橘皮、透色、起皱、针孔、渗色、缩孔、漏涂、气裂、条痕、明显的颗粒等对使用有影响的缺陷。7.5.2对于钢卷，由于没有机会切除带缺陷部分，因此钢卷允许带缺陷交货，但有缺陷的部分不得超过每卷总长度或总重量)的5%。
7.6贴膜板
正面涂层性能由供需双方在订货时协商，其他技术要求应符合7.1、7.2、7.4和7.5的规定。7.7印花板
正面涂层性能由供需双方在订货时协商，其他技术要求应符合7.1、7.2、7.4和7.5的规定。7.8压花板
供方应保证压花家电用彩涂板压花前的技术要求符合7.1、7.2、7.3、7.4和7.5的规定。7.9环保要求
家电用彩涂板环保的具体要求应由供需双方协商确定。8检验和试验
家电用彩涂板的外观用目视检查。8.2家电用彩涂板的尺寸、外形应用合适的测量工具测量。8.3
取样时，钢板在每批中任取一张，钢卷在头部或尾部切取一张。8.4
每批家电用彩涂板交货时的检验项目、试样数量、试样位置和试验方法应符合表7的规定。表7
检验项目
涂层厚度
60°镜面光泽
铅笔硬度
反向冲击
耐中性盐雾
紫外灯
加速老化
镀层重量
拉伸试验
试样数量
试样位置
在板宽的
1/2处取一
个，在两边距
边部50mm
处各取一个
试验方法
GB/T13448
GB/T1839
GB/T2975GB/T228.1
测量点为距边部不小于50mm的任意点试样方向为纵向(沿轧制方向）
划叉试样
UVA-340采用12小时为一循环周期：8小时紫外光照，黑板温度60℃士3℃，4小时冷凝，黑板温度50℃士3℃UVB-313采用8小时为一循环周期：4小时紫外光照，黑板温度60℃士3℃，4小时冷凝，黑板温度50℃士3℃。拉伸试样不去除镀层
YB/T4458—2015
8.5家电用彩涂板应按批检验，每批应由不大于30t的同一牌号、同一规格、同一基板类型和镀层重量，以及涂层厚度、涂料种类和颜色相同的彩涂板组成。8.6家电用彩涂板的复验应符合GB/T17505的规定。8.7如对7.3.8中其他性能有要求，供需双方应在订货时就试验方法、试验频率、试样数量、复验规则等进行协商。推荐的试验方法、试样数量、试样位置应符合表8的规定。表8
检验项目
耐湿热
耐污染
耐沸水
耐溶剂
耐高低温
试样数量
3个/批
包装、标志及质量证明书
试样位置
在板宽的1/2处取
一个，在两边距边部
50mm处各取一个
试验方法
GB/T13448
一20℃2h、十80℃2h，10个循环，升温速率和冷却速率由供需双方协商确定
附录C
附录C
家电用彩涂板的包装、标志及质量证明书除应符合GB/T247的规定外，标志中还应包括基板镀层重量、面漆种类、颜色等内容。7
YB/T4458-
—2015
附录A
（规范性附录）
家电用彩涂板牌号对应的基板标准及基板牌号家电用彩涂板基板力学性能要求应符合相应基板标准的要求。家电用彩涂板对应的基板标准及A1
基板牌号应符合表A.1的规定。
家电用彩涂板牌号
TDC51D+Z-JD
TDC52D+Z-JD
TDC53D+Z-JD
TDC54D+Z-JD
TS250GD+Z-JD
TS280GD+Z-JD
TS320GD+Z-JD
TS350GD+Z-JD
TDC51D+ZF-JD
TDC52D+ZF-JD
TDC53D+ZFJD
TDC54D+ZF-JD
TS250GD+ZF-JD
TS280GD+ZF-JD
TS320GD+ZF-JD
TS350GD+ZF-JD
TDC51D+ZA-JD
TDC52D+ZA-JD
TDC53D+ZA-JD
TDC54D+ZA-JD
TS250GD+ZA-JD
TS280GD+ZAJD
TS320GD+AZ-JD
TS350GD+AZ-JD
基板牌号
DX51D+Z
DX52D+Z
DX53D+Z
DX54D+Z
S250GD+Z
S280GD+Z
S320GD+Z
S350GD+Z
DX51D+ZF
DX52D+ZF
DX53D+ZF
DX54D+ZF
S250GD+ZF
S280GD+ZF
S320GD+ZF
S350GD+ZF
DX51D+Z
DX52D+Z
DX53D+Z
DX54D+Z
S250GD+Z
S280GD+Z
S320GD+Z
S350GD+Z
基板标准
GB/T2518—2008
