【其他行业标准】 黄磷包装桶用冷轧钢板及钢带

ICS77.140.50
中华人民共和国黑色治金行业标准YB/T4459—2015
黄磷包装桶用冷轧钢板及钢带
Cold rolled sheets and strips for yellow phosphorus packaging barrels2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

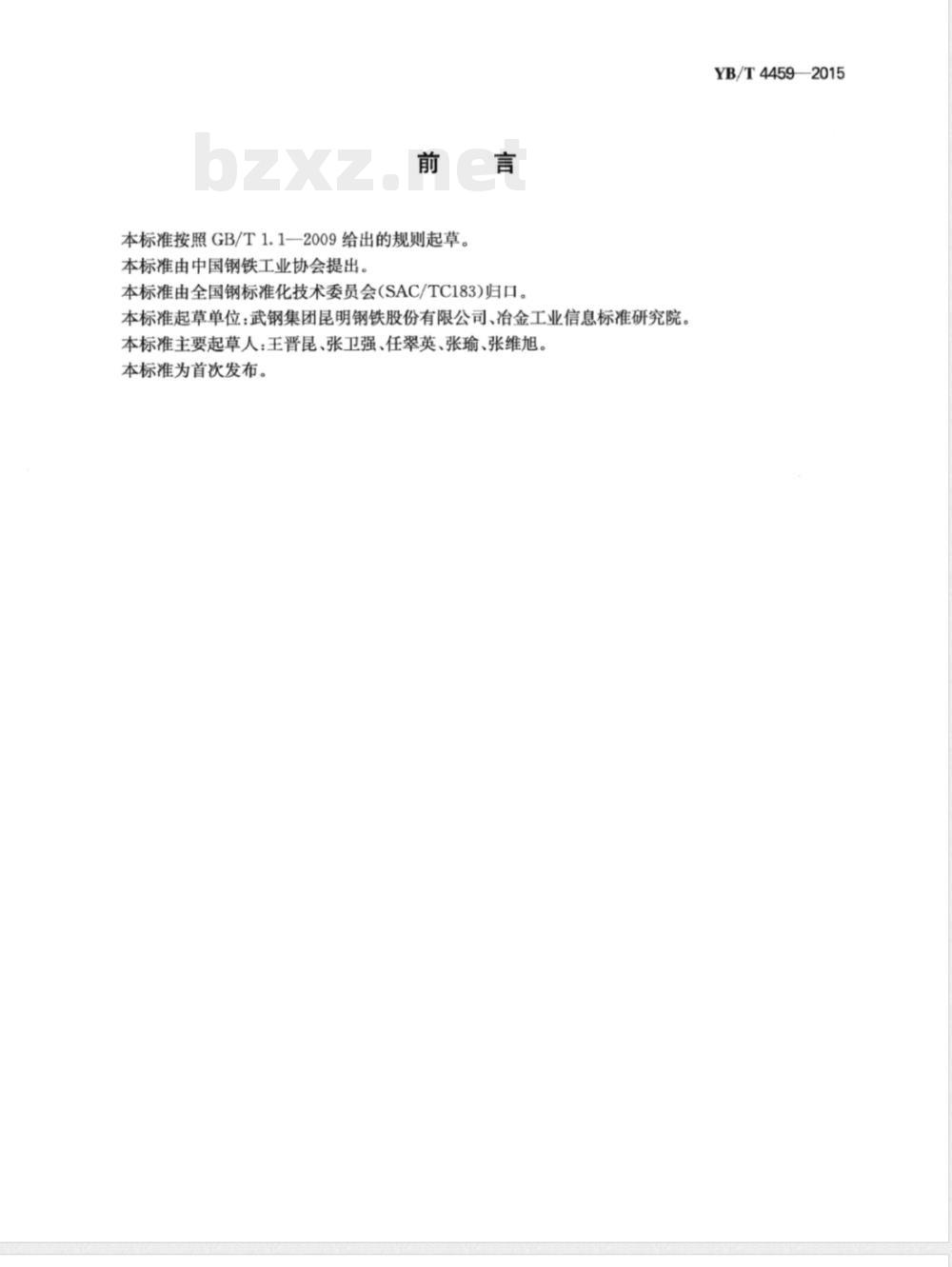

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：武钢集团昆明钢铁股份有限公司、冶金工业信息标准研究院本标准主要起草人：王晋昆、张卫强、任翠英、张瑜、张维旭。本标准为首次发布。
YB/T4459—2015
1范围bzxZ.net
黄磷包装桶用冷轧钢板及钢带
YB/T44592015
本标准规定了黄磷包装桶用冷轧钢板及钢带的分类和代号、牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于制作黄磷包装钢桶用厚度1.20mm1.40mm的冷轧钢板及钢带（以下简称“钢板及钢带”)。
2规范性引用文件
下列文件对本文件是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替吡啉甲烷磷钼酸重量法测定磷量GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.9
GB/T223.12
GB/T223.19
GB/T223.53
GB/T223.54
GB/T223.58
GB/T223.59
GB/T223.61
GB/T223.63
GB/T223.64
GB/T223.68
GB/T223.69
GB/T223.72
钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法磷钼酸铵容量法测定磷量钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金硫含量的测定重量法GB/T228.1
金属材料拉伸试验第1部分：室温试验方法GB/T230.1
金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）2金属材料弯曲试验方法
GB/T232
GB/T247
GB/T2975
GB/T4336
钢板和钢带包装、标志及质量证明书的一般规定钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T5027
GB/T5028
GB/T17505
GB/T20066
GB/T20123
金属材料薄板和薄带塑性应变比(r值)的测定金属材料薄板和薄带拉伸应变硬化指数(n值）的测定钢及钢产品一般交货技术要求
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）1
YB/T44592015

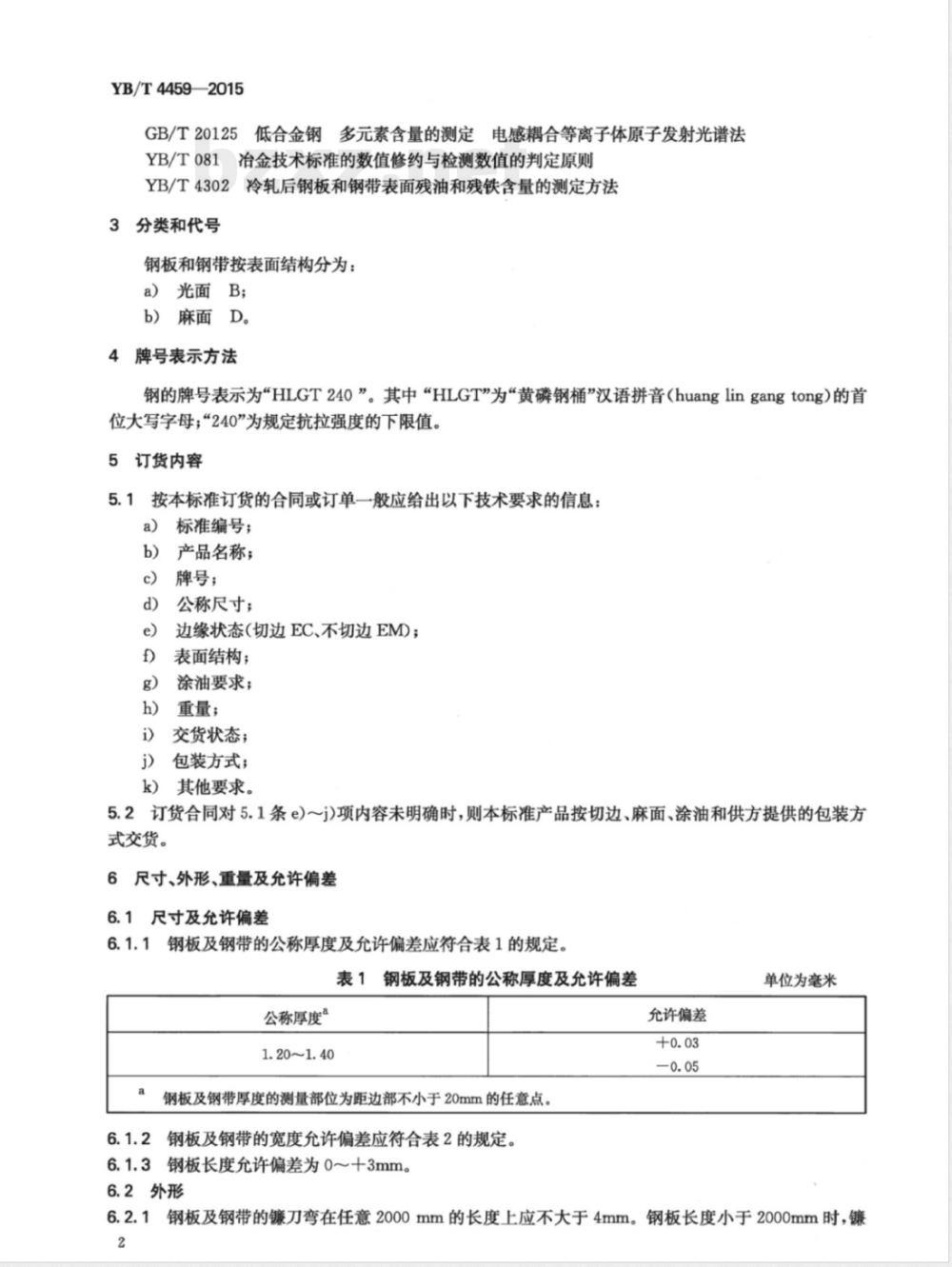

GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法YB/T081冶金技术标准的数值修约与检测数值的判定原则YB/T4302冷轧后钢板和钢带表面残油和残铁含量的测定方法3分类和代号
钢板和钢带按表面结构分为：
a）光面B;
b）麻面D。
4牌号表示方法
钢的牌号表示为HLGT240”。其中“HLGT”为黄磷钢桶”汉语拼音（huanglingangtong）的首位大写字母；“240”为规定抗拉强度的下限值。5订货内容
按本标准订货的合同或订单一般应给出以下技术要求的信息：a)
标准编号；
产品名称；
牌号；
公称尺寸；
边缘状态（切边EC、不切边EM)；表面结构；
涂油要求；
重量；
交货状态；
包装方式；
k）其他要求。
5.2订货合同对5.1条e)j)项内容未明确时，则本标准产品按切边、麻面、涂油和供方提供的包装方式交货。
6尺寸、外形、重量及允许偏差
尺寸及允许偏差
钢板及钢带的公称厚度及允许偏差应符合表1的规定。表1钢板及钢带的公称厚度及允许偏差公称厚度
1.20~1.40
钢板及钢带厚度的测量部位为距边部不小于20mm的任意点6.1.2钢板及钢带的宽度允许偏差应符合表2的规定。6.1.3钢板长度允许偏差为0~+3mm。6.2外形
允许偏差
单位为毫米

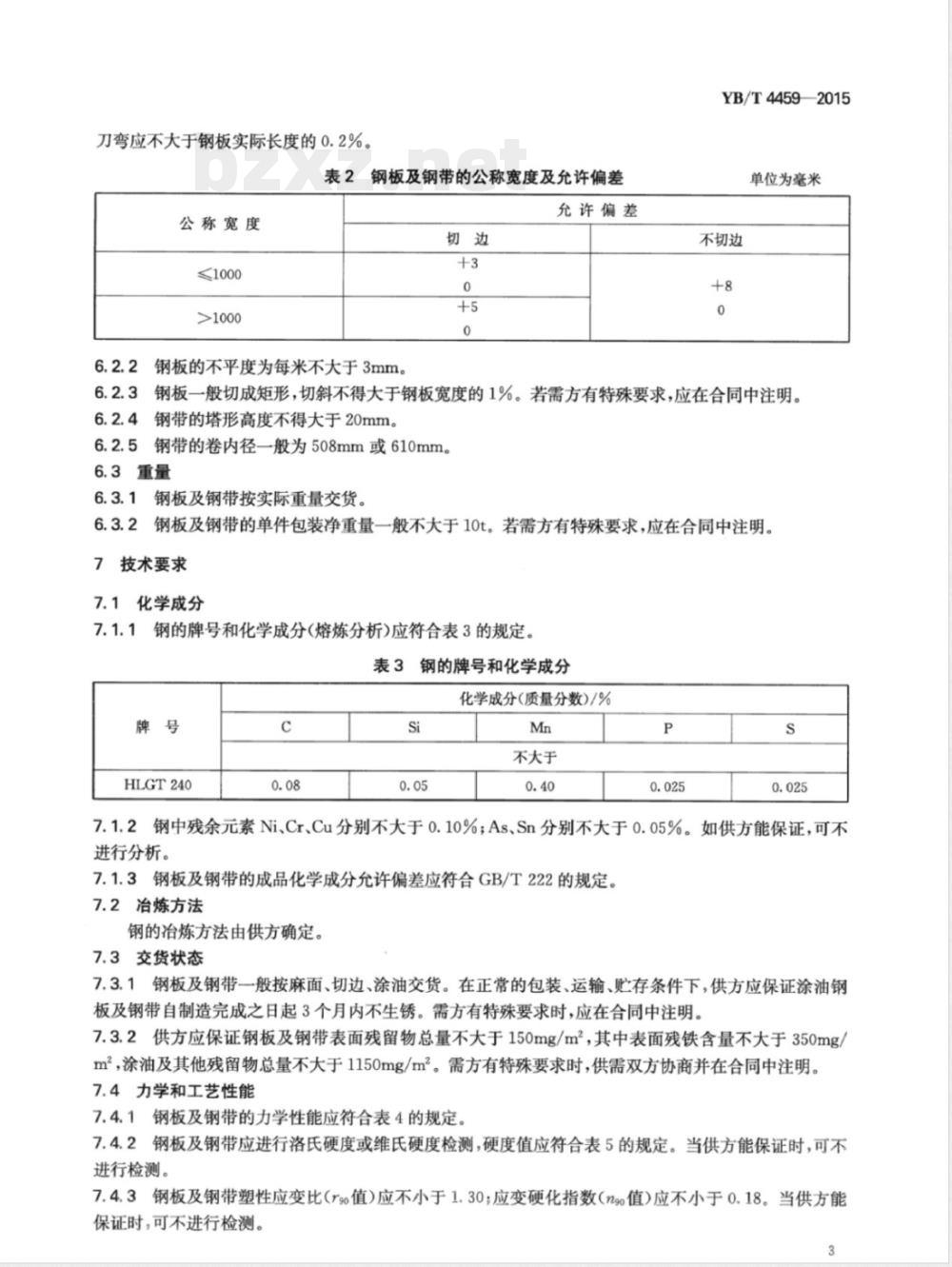

6.2.1钢板及钢带的镰刀弯在任意2000mm的长度上应不大于4mm。钢板长度小于2000mm时，镰2
刀弯应不大于钢板实际长度的0.2%。表2钢板及钢带的公称宽度及允许偏差公称宽度
《1000
钢板的不平度为每米不大于3mm。6.2.2
允许偏差
YB/T4459—2015
单位为毫米
不切边
钢板一般切成矩形，切斜不得大于钢板宽度的1%。若需方有特殊要求，应在合同中注明。6.2.4
钢带的塔形高度不得大于20mm。6.2.5钢带的卷内径一般为508mm或610mm。6.3重量
钢板及钢带按实际重量交货。
钢板及钢带的单件包装净重量一般不大于10t。若需方有特殊要求，应在合同中注明。7技术要求
7.1化学成分
7.1.1钢的牌号和化学成分(熔炼分析)应符合表3的规定。表3钢的牌号和化学成分
化学成分(质量分数)/%
HLGT240
不大于
7.1.2钢中残余元素Ni、Cr、Cu分别不大于0.10%；As、Sn分别不大于0.05%。如供方能保证，可不进行分析。
7.1.3钢板及钢带的成品化学成分允许偏差应符合GB/T222的规定。7.2冶炼方法
钢的冶炼方法由供方确定。
7.3交货状态
7.3.1钢板及钢带一般按麻面、切边、涂油交货。在正常的包装、运输、贮存条件下，供方应保证涂油钢板及钢带自制造完成之日起3个月内不生锈。需方有特殊要求时，应在合同中注明。7.3.2供方应保证钢板及钢带表面残留物总量不大于150mg/m2，其中表面残铁含量不大于350mg/m2，涂油及其他残留物总量不大于1150mg/m。需方有特殊要求时，供需双方协商并在合同中注明。7.4力学和工艺性能
7.4.1钢板及钢带的力学性能应符合表4的规定。7.4.2钢板及钢带应进行洛氏硬度或维氏硬度检测，硬度值应符合表5的规定。当供方能保证时，可不进行检测。
7.4.3钢板及钢带塑性应变比(rgo值)应不小于1.30；应变硬化指数（ngo值）应不小于0.18。当供方能保证时，可不进行检测。
YB/T4459—2015
HLGT240
表4钢板及钢带的力学性能
属服强度
R&/MPa
150~280
当屈服不明显时，可测量Rgo.2代替下属服强度。注：拉伸试验方向为横向。
抗拉强度
Rm/MPa
240~380
表5钢板及钢带硬度要求
HLGT240
洛氏硬度HRB
硬度试验
断后伸长率
Agomm/%
(L。=80mm,b=20mm)
不小于
维氏硬度HV2
75~106
钢板和钢带应在室温下做180°弯曲试验，其弯曲压头直径D=0，弯曲处的外面和侧面不得有裂7.4.4
纹、裂口和分层。
7.5表面质量
7.5.1钢板及钢带表面不得有孔洞、夹杂、裂纹、结疤、氧化铁皮压入等缺陷。钢板及钢带不应有分层。7.5.2钢板及钢带两个表面中一面应无目视可见的明显缺陷，另一面允许有少量不影响成型性及涂、镀附着力的缺陷，如轻微的划痕、压痕、辊印及轻微的氧化色等。7.5.3在钢带连续生产过程中，局部的表面缺陷不易发现并去除，因此钢带允许带缺陷交货，但有缺陷部分应不超过每卷钢带总长度的6%。8
试验方法
每批钢板及钢带的检验项目、试样数量、取样方法和试验方法应符合表6的规定。表6钢板及钢带的检验项目、试样数量、取样方法和试验方法序号
检验项目
化学成分
拉伸试验
硬度试验
弯曲试验
塑性应变比(ro%值)b
应变硬化指数(ngo值)c
表面残留物
试样数量
1/每炉
取样方法
GB/T20066
GB/T2975
YB/T4302
试验方法“
GB/T223
GB/T4336
GB/T20123
GB/T20125
GB/T228.1
GB/T230.1
GB/T4340.1
GB/T232
GB/T5027
GB/T5028
YB/T4302
表6钢板及钢带的检验项目、试样数量、取样方法和试验方法（续）检验项目
尺寸、外形
表面质量
仲裁试验采用GB/T223规定的试验方法；b
试样数量
逐卷(张)
逐卷(张)
取样方法
逐卷(张)
rgo值是在15%应变时计算得到的，均匀延伸小于15%时，以均匀延伸结束时的应变计算；YB/T44592015
试验方法“
适宜的工具
nig值是在10%～15%应变范围内计算得到的，均匀延伸小于20%时，应变范围为10%至均匀延伸结束时的应变。检验规则
钢板及钢带的检验由供方技术检验部门进行。9.2钢板及钢带应成批检验，每批由同一牌号、同一炉号、同一规格、同一交货状态的钢板或钢带组成，每批重量不大于30t。
9.3钢板及钢带的复验和判定应符合GB/T17505的规定。10
包装、标志和质量证明书
钢板及钢带的包装、标志及质量证明书应符合GB/T247的规定。经供需双方协商并在合同中注明，钢板及钢带可以按需方要求进行包装和标志。11数值修约
数值修约规则按YB/T081执行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
