【其他行业标准】 热浸镀锌生产线加热炉热平衡测定与计算

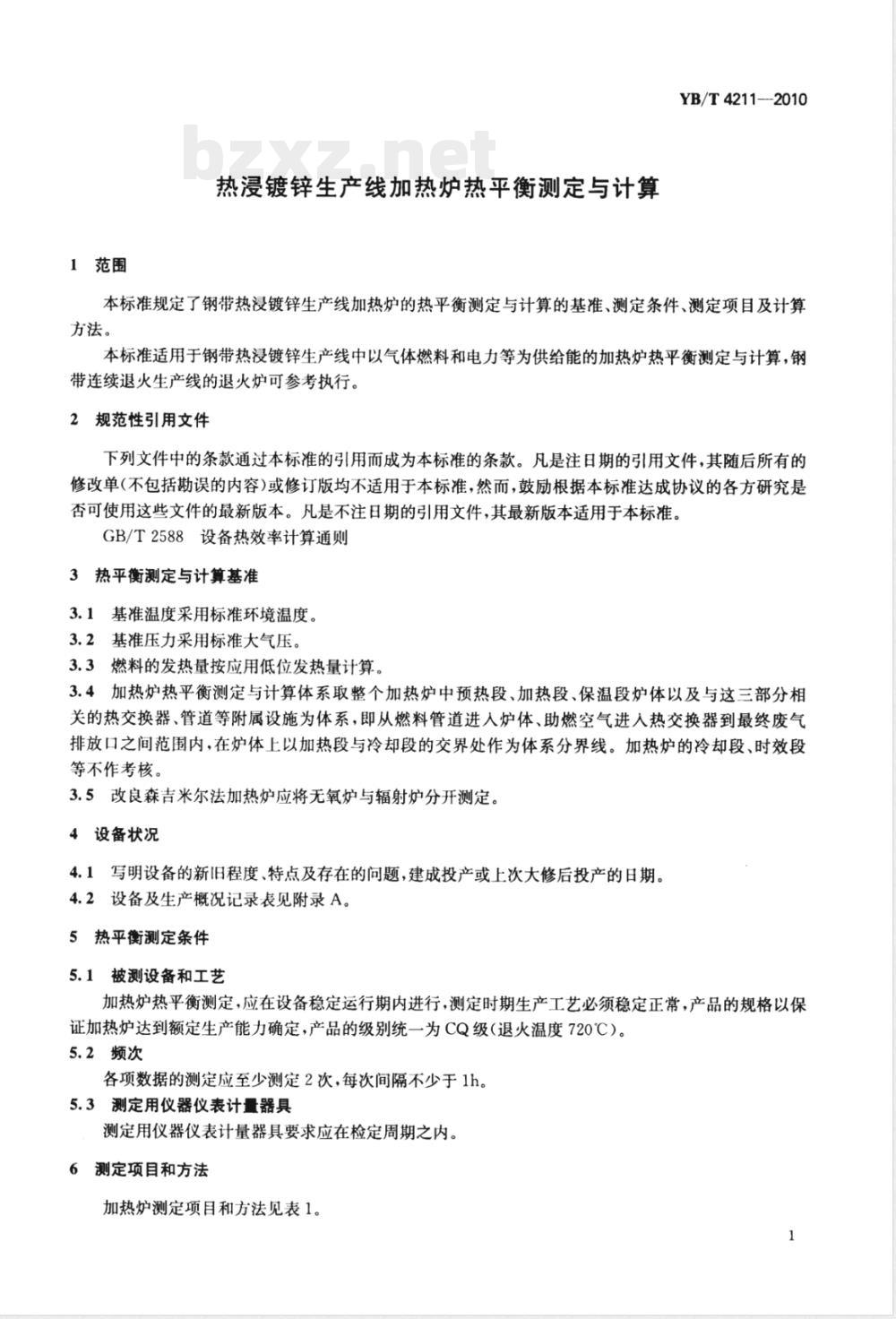

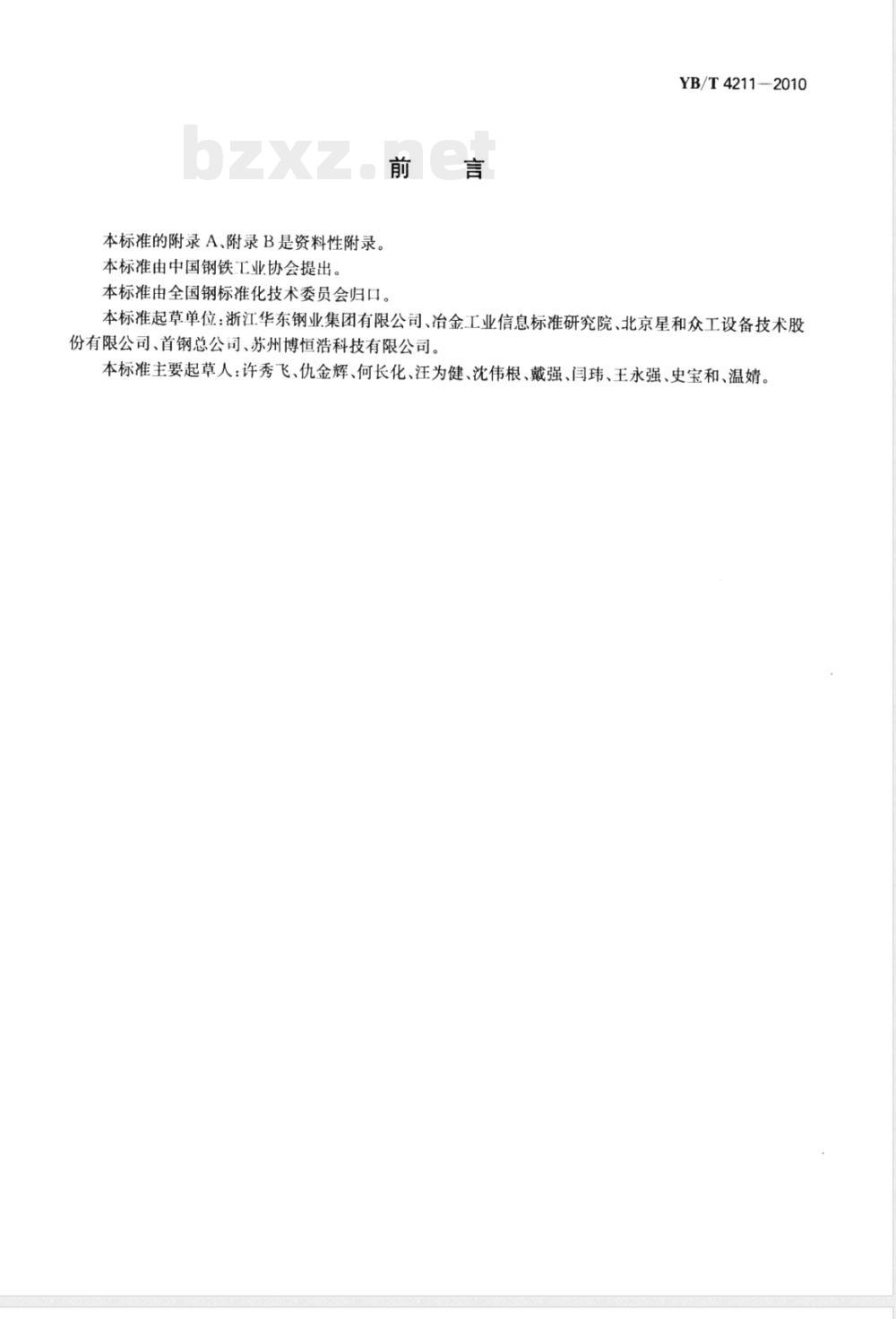

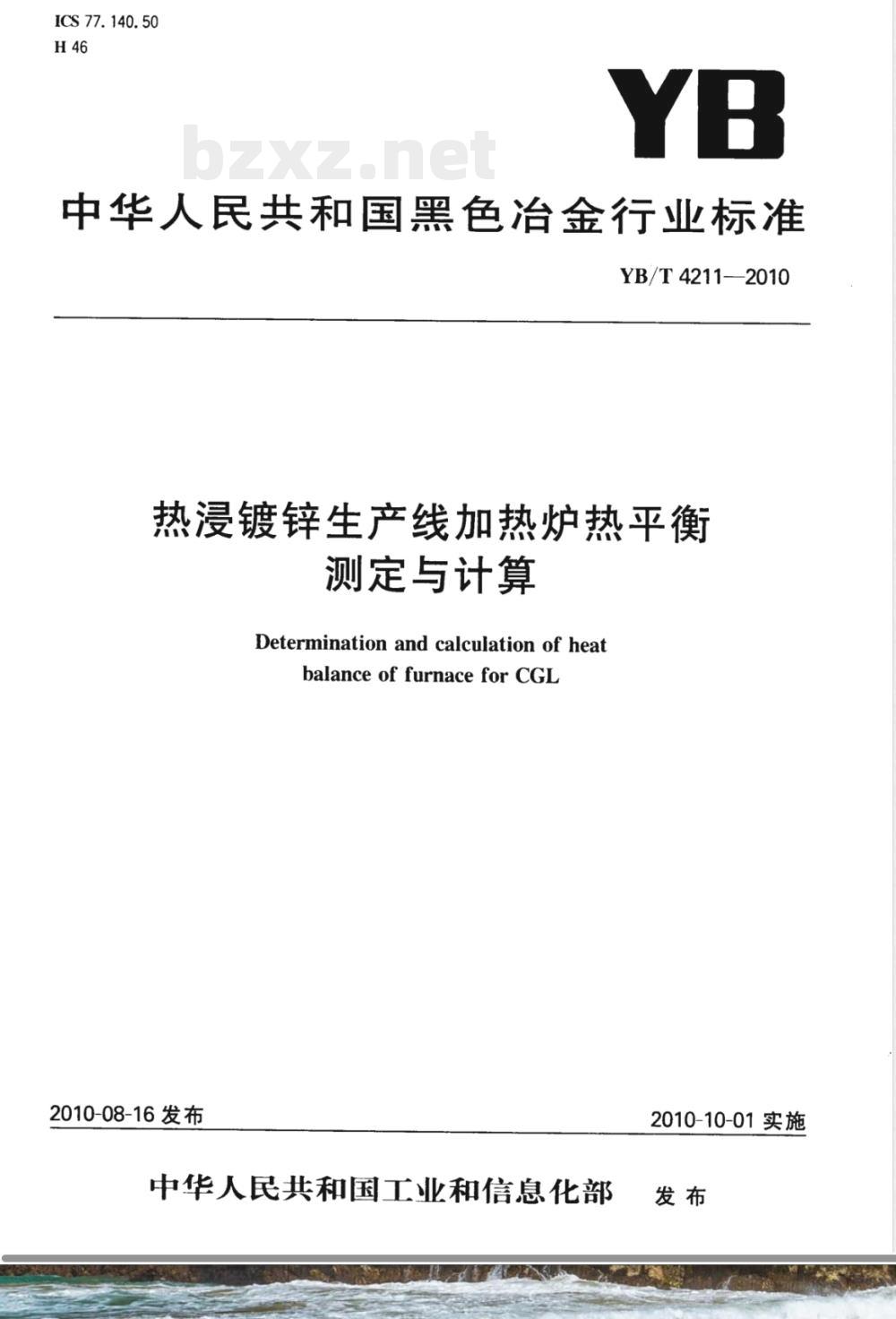

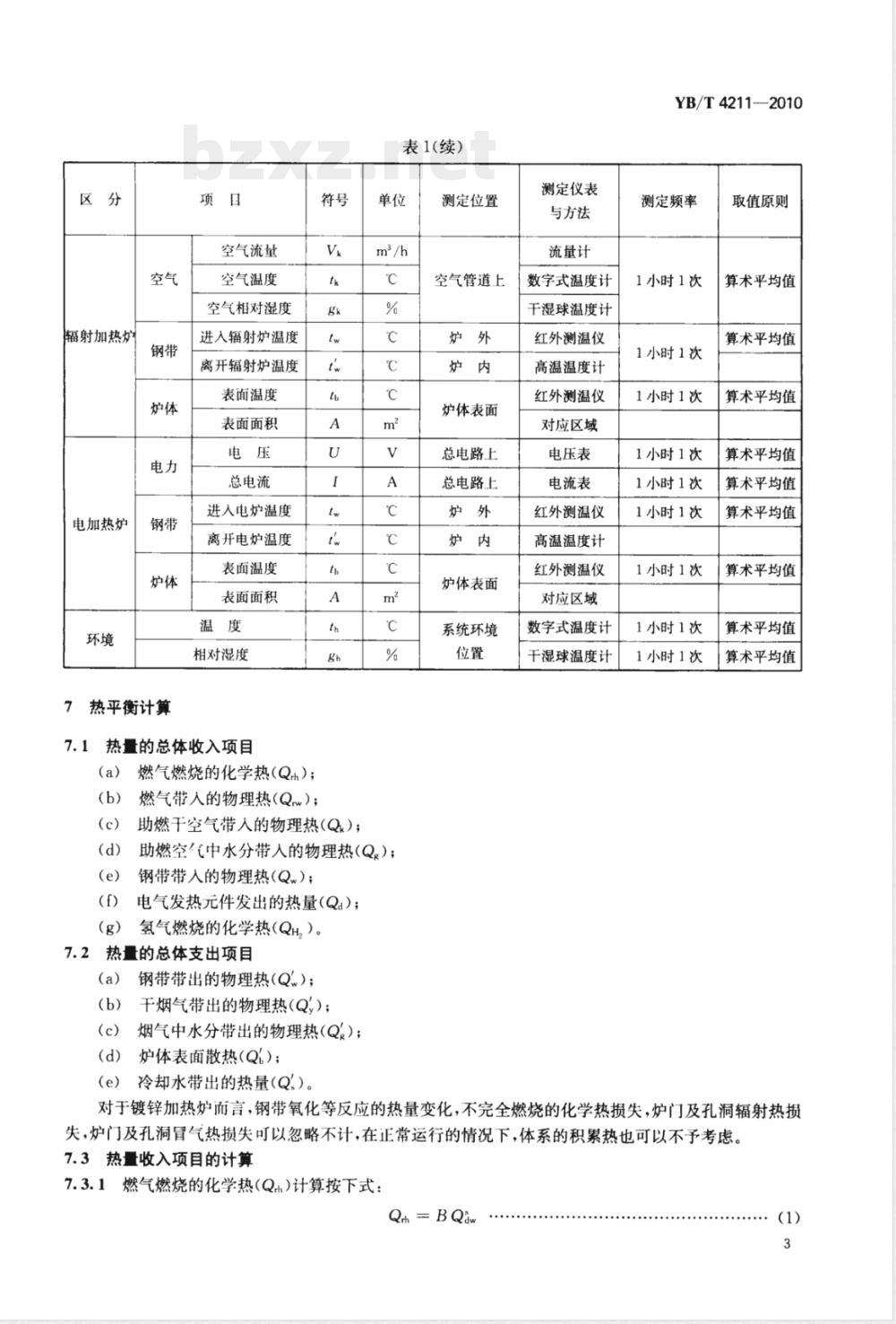

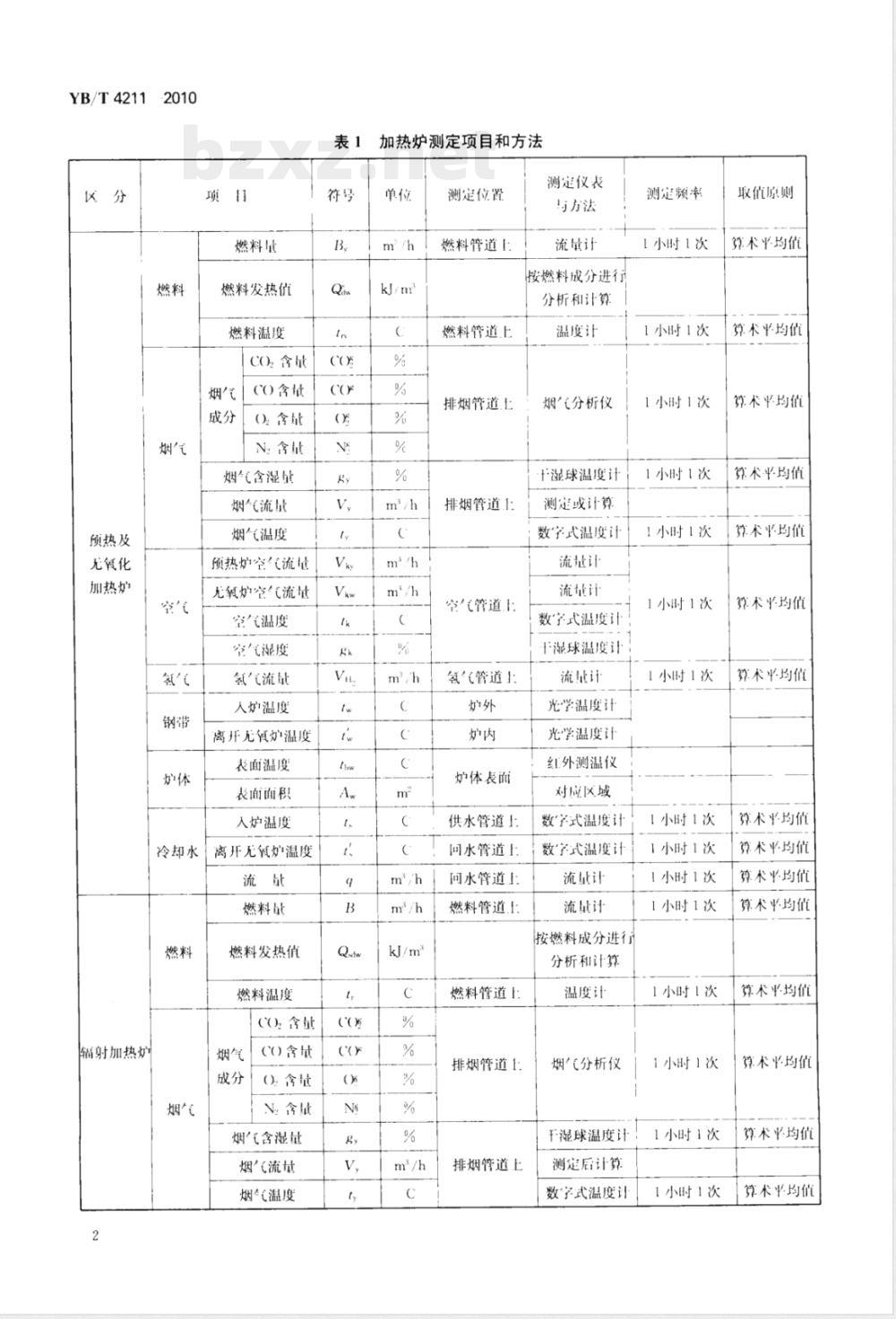

ICS 77.140.50 H46 YB 中华人民共和国黑色冶金行业标准 YB/T 4211—2010 热浸镀锌生产线加热炉热平衡测定与计算 Determination and calculation of heat balance of furnace for CGL 2010-08-16发布 2010-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A、附录B为资料性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：浙江华东钢业集团有限公司、冶金工业信息标准研究院、北京星和众工设备技术股份有限公司、首钢总公司、苏州博恒浩科技有限公司。本标准主要起草人：许秀飞、仇金辉、何长化、汪为健、沈伟根、戴强、闫玮、王永强、史宝和、温婧。 1 范围 本标准规定了钢带热浸镀锌生产线加热炉热平衡的测定与计算的基准、测定条件、测定项目及计算方法。 本标准适用于钢带热浸镀锌生产线中以气体燃料和电力为能源的加热炉热平衡测定与计算，钢带连续退火生产线的退火炉可参照执行。 2 规范性引用文件 GB/T 2588 设备热效率计算通则 3 热平衡测定与计算基准 3.1 基准温度采用标准环境温度。 3.2 基准压力采用标准大气压。 3.3 燃料发热量按低位发热量计算。 3.4 热平衡体系范围为加热炉预热段、加热段、保温段及相关热交换器、管道等附属设施，从燃料进入炉体至废气排放口之间的系统范围。加热炉冷却段及时效段不纳入考核。 3.5 改良森吉米尔法加热炉需将无氧炉与辐射炉分别测定。 4 设备状况 应说明设备新旧程度、特点及存在问题，并记录投产或大修时间。设备及生产概况按附录A记录。 5 热平衡测定条件 5.1 测定应在设备稳定运行期间进行，生产工艺必须稳定，产品规格应保证加热炉达到额定能力，产品级别统一为CQ级（退火温度720℃）。 5.2 各项数据至少测定2次，间隔不少于1小时。 5.3 测定仪器仪表应在检定周期内。 6 测定项目和方法 加热炉测定项目包括燃料、烟气、空气、钢带及炉体等参数。 主要测定内容如下： 燃料参数：燃料量、发热值、温度及成分分析（C、O2、N2等）。 烟气参数：成分分析、含湿量、流量及温度。 空气参数：流量、温度及湿度。 氢气流量与温度（适用于无氧炉系统）。 钢带参数：入炉温度、出炉温度、表面温度及表面积。 炉体参数：表面温度及散热情况。 冷却水参数：流量及进出口温度。 测定方法包括流量计测量、烟气分析仪分析、温度计测量、红外测温、光学高温计测量及化学成分分析等。 7 测定与计算说明 各测点应按规定仪器进行多次测量并取平均值，用于热平衡计算。
