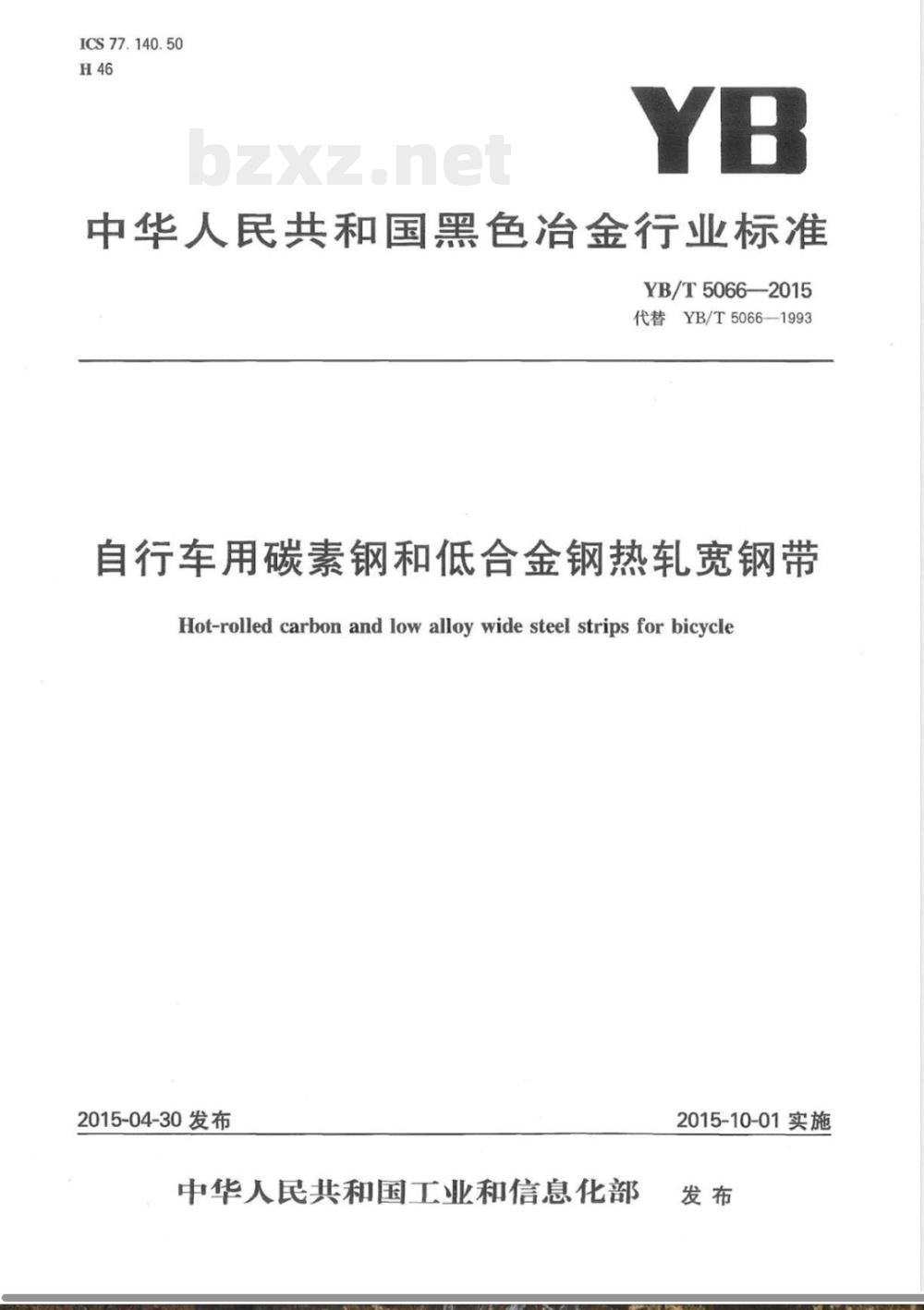

【其他行业标准】 自行车用碳素钢和低合金钢热轧宽钢带

ICS77.140.50
中华人民共和国黑色冶金行业标准YB/T50662015
代替YB/T5066—1993
自行车用碳素钢和低合金钢热轧宽钢带Hot-rolled carbon and low alloy wide steel strips for bicycle2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

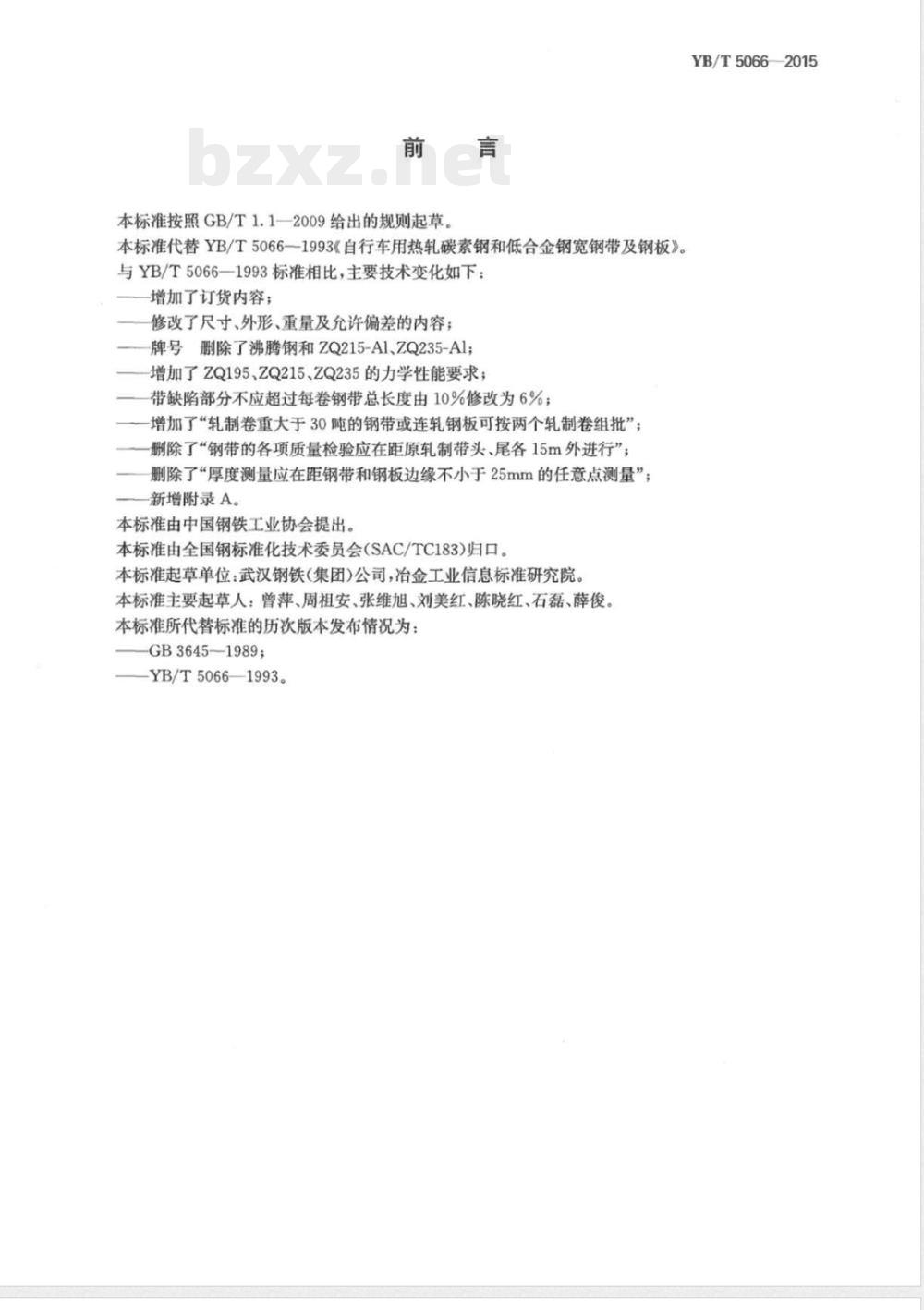

本标准按照GB/T1.1—2009给出的规则起草，本标准代替YB/T5066一1993《自行车用热轧碳素钢和低合金钢宽钢带及钢板》。与YB/T5066—1993标准相比，主要技术变化如下：增加了订货内容；
修改了尺寸、外形、重量及允许偏差的内容；牌号删除了沸腾钢和ZQ215-A1、ZQ235-Al；增加了ZQ195、ZQ215、ZQ235的力学性能要求带缺陷部分不应超过每卷钢带总长度由10%修改为6%；增加了“轧制卷重大于30吨的钢带或连轧钢板可按两个轧制卷组批”；删除了“钢带的各项质量检验应在距原轧制带头、尾各15m外进行”；删除了“厚度测量应在距钢带和钢板边缘不小于25mm的任意点测量”；-新增附录A。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：武汉钢铁（集团）公司，冶金工业信息标准研究院本标准主要起草人：曾萍、周祖安、张维旭、刘美红、陈晓红、石磊、薛俊。本标准所代替标准的历次版本发布情况为：GB3645-—1989
YB/T5066—1993。
YB/T50662015

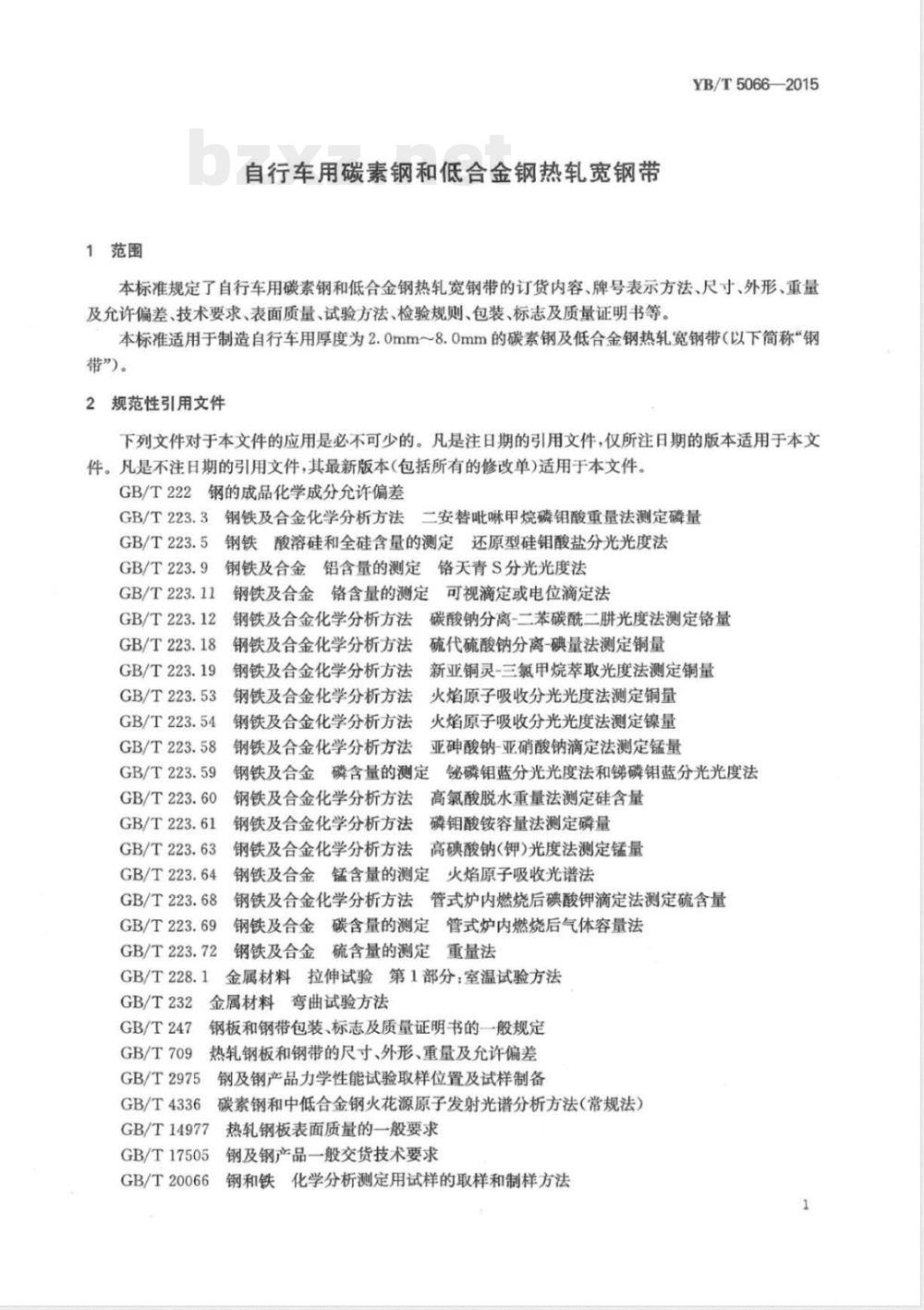

1范围
自行车用碳素钢和低合金钢热轧宽钢带YB/T5066—2015
本标准规定了自行车用碳素钢和低合金钢热轧宽钢带的订货内容、牌号表示方法、尺寸、外形、重量及允许偏差、技术要求、表面质量、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于制造自行车用厚度为2.0mm8.0mm的碳素钢及低合金钢热轧宽钢带（以下简称“钢带”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的成品化学成分允许偏差二安替吡啉甲烷磷钼酸重量法测定磷量GB/T223.3钢铁及合金化学分析方法GB/T223.54
钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9
钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11
钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.12
GB/T223.18
GB/T223.19
GB/T223.53
GB/T223.54
GB/T223.58
GB/T223.59
GB/T223.60
GB/T223.61
GB/T223.63
GB/T223.64
GB/T223.68
GB/T223.69
GB/T223.72
GB/T228.1
GB/T232
GB/T247
GB/T709
GB/T2975
GB/T4336
钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析方法磷钼酸铵容量法测定磷量钢铁及合金化学分析方法高碘酸钠（钟）光度法测定锰量钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金硫含量的测定重量法金属材料拉伸试验第1部分：室温试验方法金属材料弯曲试验方法
钢板和钢带包装、标志及质量证明书的一般规定热轧钢板和钢带的尺寸、外形、重量及允许偏差钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T14977
GB/T17505
GB/T20066
热轧钢板表面质量的一般要求
钢及钢产品一般交货技术要求
钢和铁化学分析测定用试样的取样和制样方法1
YB/T5066—2015
GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法YB/T081冶金技术标准的数值修约与检测数值的判定原则订货内容
按本标准订货的合同或订单应包括下列内容：a)
标准编号；
产品名称；
牌号；
交货的重量（数量）；
规格及尺寸精度；
交货状态；
边缘状态；
其他特殊要求。
牌号表示方法
钢的牌号由代表自行车和屈服强度的汉语拼音字母，规定屈服强度下限值两部分组成。例如：ZQ195。其中：
自行车和屈服强度的“自”和“届”字汉语拼音首位字母；195一规定届服强度下限数值，单位MPa。含Mn钢的牌号，用代表自行车的“自”字汉语拼音首位字母、平均含碳量和合金元素字母表示4.2
例如：Z17Mn。其中：
自行车的“自”字汉语拼音首位字母；Z
平均含碳量为0.17%的含锰钢。
尺寸、外形、重量及允许偏差
钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。技术要求
牌号和化学成分
钢的牌号和化学成分（熔炼分析）应符合表1的规定。表1
0.10~0.15
0.15~0.21
0.05~0.12
0.05~0.12
0.10~0.16
0.14~0.20
0.18~0.25
0.12~0.30
0.12~0.30
0.12~0.30
0.10~0.30
0.10~0.30
0.30~0.60
化学成分（质量分数)/%
0.25~0.50
0.30~0.55
0.30~0.65
0.20~0.50
0.50~0.90
0.70~1.10
0.70~1.20
1.20~1.60
YB/T5066—2015

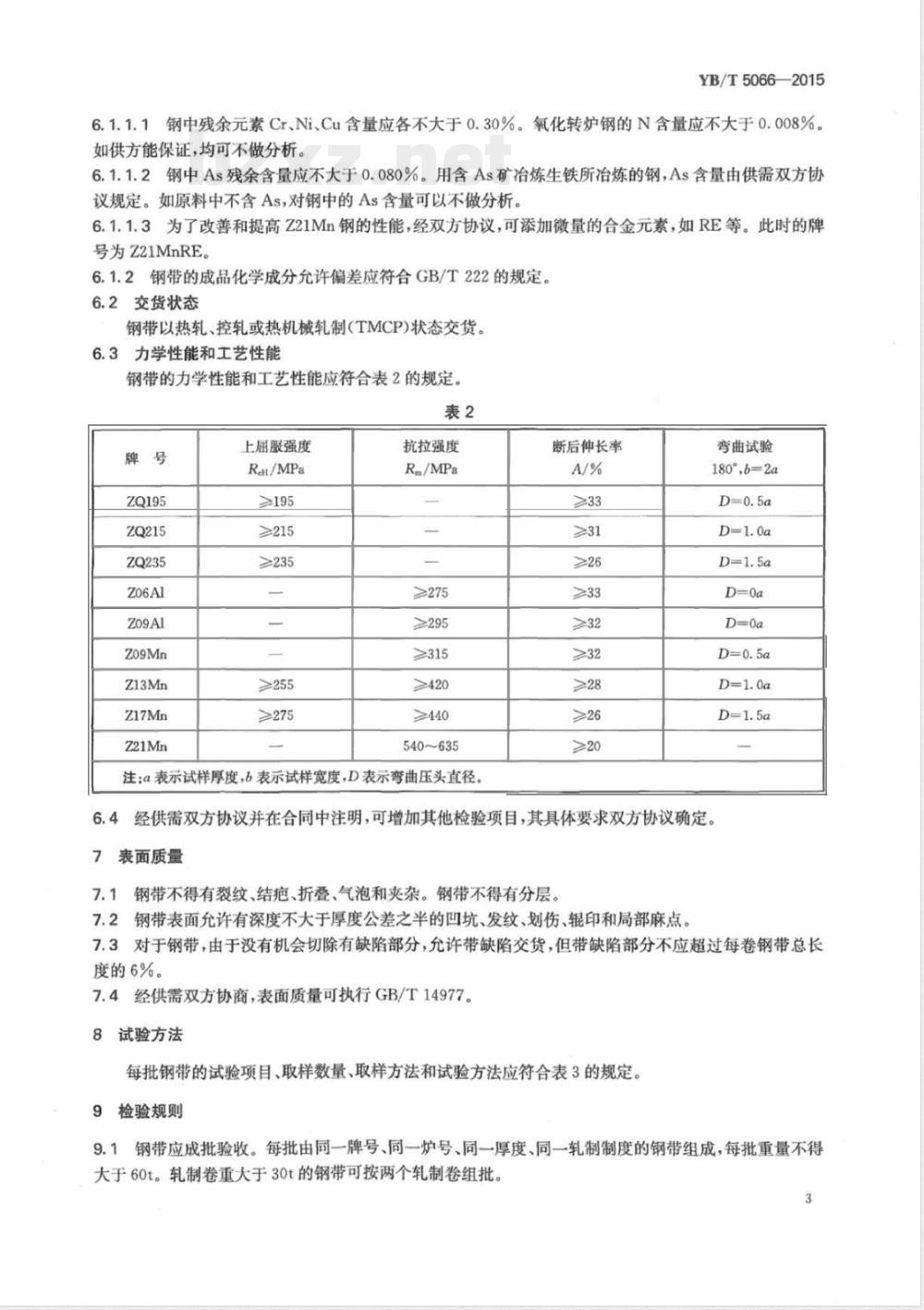

6.1.1.1钢中残余元素Cr、Ni、Cu含量应各不大于0.30%。氧化转炉钢的N含量应不大于0.008%。如供方能保证，均可不做分析。6.1.1.2钢中As残余含量应不大于0.080%。用含As矿冶炼生铁所冶炼的钢，As含量由供需双方协议规定。如原料中不含As，对钢中的As含量可以不做分析。6.1.1.3为了改善和提高Z21Mn钢的性能，经双方协议，可添加微量的合金元素，如RE等。此时的牌号为Z21MnRE。
6.1.2钢带的成品化学成分允许偏差应符合GB/T222的规定。6.2交货状态
钢带以热轧、控轧或热机械轧制(TMCP)状态交货。6.3力学性能和工艺性能
钢带的力学性能和工艺性能应符合表2的规定。表2
上届服强度
Ran/MPa
≥215
≥235
抗拉强度
Rm/MPa
≥295
≥420
540~635
注：a表示试样厚度，b表示试样宽度，D表示弯曲压头直径。断后伸长率
弯曲试验
180°6=2a
6.4经供需双方协议并在合同中注明，可增加其他检验项目，其具体要求双方协议确定。7表面质量
7.1钢带不得有裂纹、结疤、折叠、气泡和夹杂。钢带不得有分层。7.2钢带表面允许有深度不大于厚度公差之半的凹坑、发纹、划伤、辊印和局部麻点。7.3对于钢带，由于没有机会切除有缺陷部分，允许带缺陷交货，但带缺陷部分不应超过每卷钢带总长度的6%。
7.4经供需双方协商，表面质量可执行GB/T14977。8试验方法
每批钢带的试验项目、取样数量、取样方法和试验方法应符合表3的规定。9检验规则www.bzxz.net
9.1钢带应成批验收。每批由同一牌号、同一炉号、同一厚度、同一轧制制度的钢带组成，每批重量不得大于60t。轧制卷重大于30t的钢带可按两个轧制卷组批。3
YB/T50662015
试验项目
化学分析
取样数量
1个（炉罐号）
1个/批
1个/批
检验项目的复验和判定应符合GB/T17505的规定。包装、标志及质量证明书
钢带的包装、标志及质量证明书应符合GB/T247的规定。数值修约
数值修约规则按YB/T081执行。
取样方法
GB/T20066
GB/T2975
GB/T2975
试验方法
GB/T223
GB/T4336
GB/T20125
GB/T228.1
GB/T232
合适的测量工具
(资料性附录）
本标准牌号与相近牌号对照表
YB/T50662015
按强度级别，本标准给出了与GB/T699、GB/T700,GB/T1591、JISG3131相近牌号的对照见表A1
A.1(本标准列全所有牌号）)。
本标准
GB/T6991999
GB/T700—2006
GB/T1591—2008
JIS G31312010
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
