【其他行业标准】 高碳铬不锈钢丝

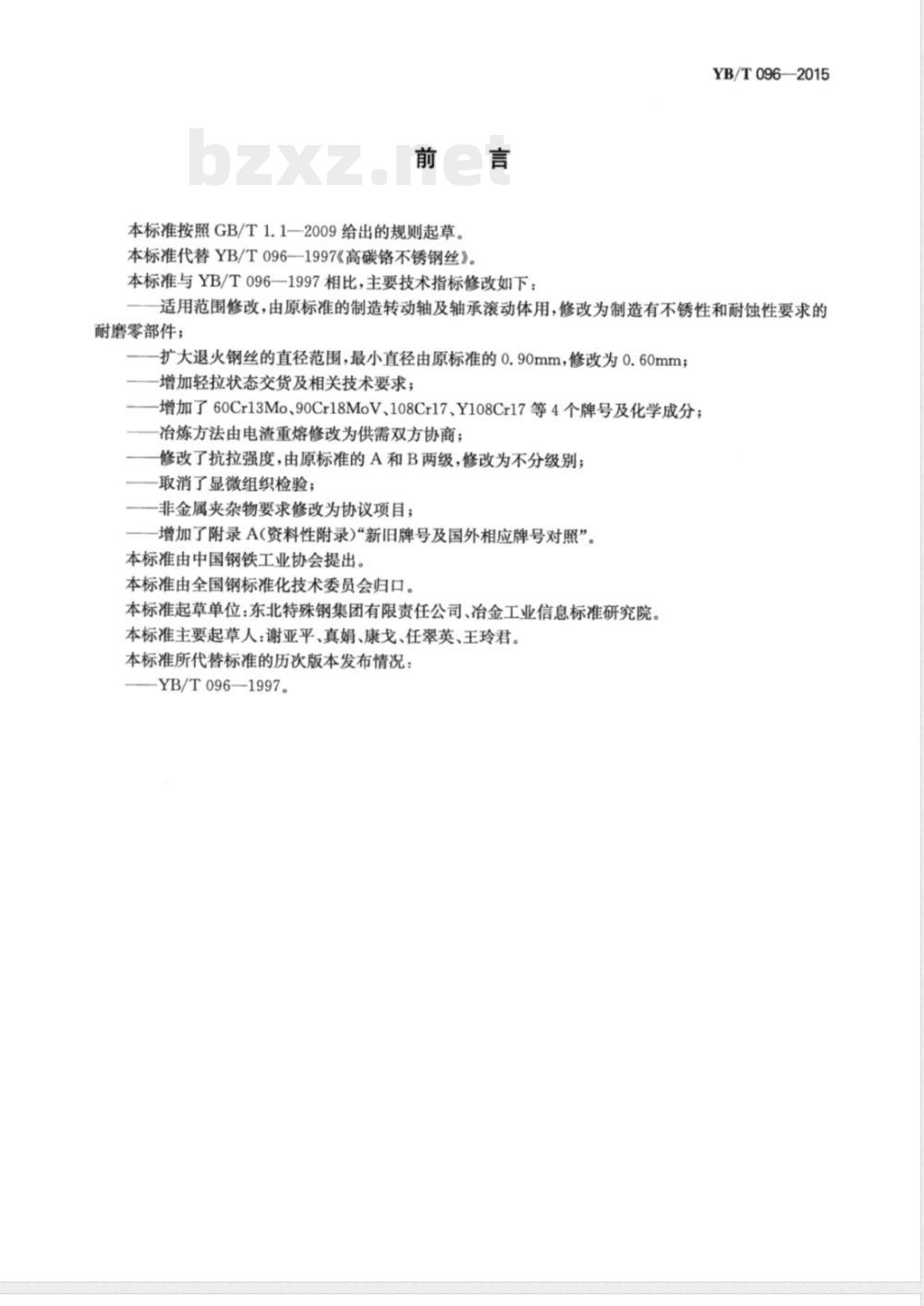

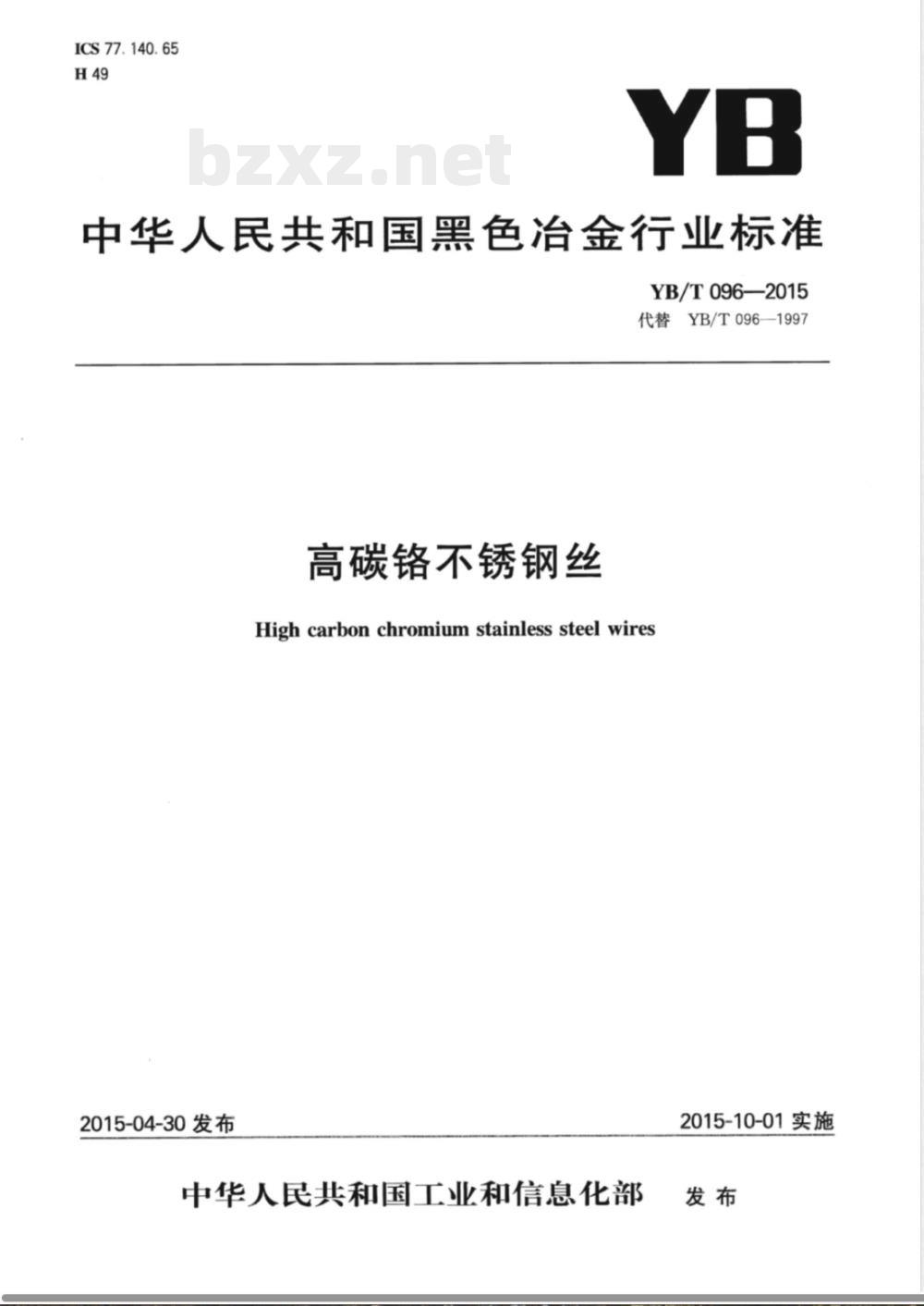

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T 096—2015 代替 YB/T 096—1997 高碳铬不锈钢丝 High carbon chromium stainless steel wires 2015-04-30 发布 2015-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YB/T 096—1997《高碳铬不锈钢丝》。与 YB/T 096—1997 相比，主要技术变化如下： 1. 适用范围由制造转动轴及轴承滚动体用，修改为制造具有不锈性和耐蚀性要求的耐磨零部件； 2. 扩大退火钢丝直径范围，最小直径由 0.90mm 修改为 0.60mm； 3. 增加轻拉状态交货及相关技术要求； 4. 增加 60Cr13Mo、90Cr18MoV、108Cr17、Y108Cr17 等牌号及化学成分； 5. 冶炼方法由电渣重熔修改为供需双方协商； 6. 抗拉强度由 A、B 两级修改为不分级； 7. 取消显微组织检验； 8. 非金属夹杂物改为协议项目； 9. 增加附录 A（资料性附录）新旧牌号及国外相应牌号对照。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：东北特殊钢集团有限责任公司、冶金工业信息标准研究院。 本标准主要起草人：谢亚平、真娟、康戈、任翠英、王玲君。 本标准所代替标准的历次版本发布情况：YB/T 096—1997。 1 范围 本标准规定了高碳铬不锈钢丝的订货内容、尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。 本标准适用于制造具有不锈性及耐蚀性要求的量具、刃具、轴类等高强度耐磨零部件用高碳铬不锈钢丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.5 钢铁酸溶硅和全硅含量测定 还原型硅钼酸盐分光光度法 GB/T 223.11 钢铁及合金铬含量测定 可视滴定或电位滴定法 GB/T 223.13 钢铁及合金化学分析方法 硫酸亚铁铵滴定法测定钒含量 GB/T 223.23 镍含量测定 丁二酮分光光度法 GB/T 223.26 钼含量测定 硫氰酸盐分光光度法 GB/T 223.28 钼量测定 α-安息香重量法 GB/T 223.58 锰量测定 亚砷酸钠-亚硝酸钠滴定法 GB/T 223.59 磷含量测定 铋磷钼蓝分光光度法 GB/T 223.60 硅含量测定 高氯酸脱水重量法 GB/T 223.61 磷含量测定 磷钼酸铵容量法 GB/T 223.62 磷含量测定 乙酸丁酯萃取光度法 GB/T 223.63 锰量测定 高碘酸钠（钾）光度法 GB/T 223.68 硫含量测定 管式炉燃烧碘酸钾滴定法 GB/T 223.69 碳含量测定 管式炉燃烧气体容量法 GB/T 223.71 碳含量测定 管式炉燃烧重量法 GB/T 223.72 硫含量测定 重量法 GB/T 224 脱碳层深度测定法 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 342—1997 冷拉圆钢丝、方钢丝、六角钢丝尺寸、外形、重量及允许偏差 GB/T 2103—2008 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 3207—2008 银亮钢 GB/T 10561 钢中非金属夹杂物含量测定 标准评级图显微检验法 GB/T 11170 不锈钢多元素含量测定 火花放电原子发射光谱法 GB/T 20066 钢和铁化学成分测定用试样取样和制样方法 GB/T 20123 总碳硫含量测定 高频感应炉燃烧后红外吸收法 3 订货内容 按本标准订货的合同至少应包括： （1）本标准号； （2）产品名称； （3）尺寸与外形； （4）冶炼方法； （5）交货状态； （6）重量或数量； （7）其他特殊要求。 4 尺寸、外形及允许偏差 4.1 尺寸及允许偏差 4.1.1 退火和轻拉钢丝公称直径范围为 0.60mm～8.50mm，其直径允许偏差应符合 GB/T 342—1997。
