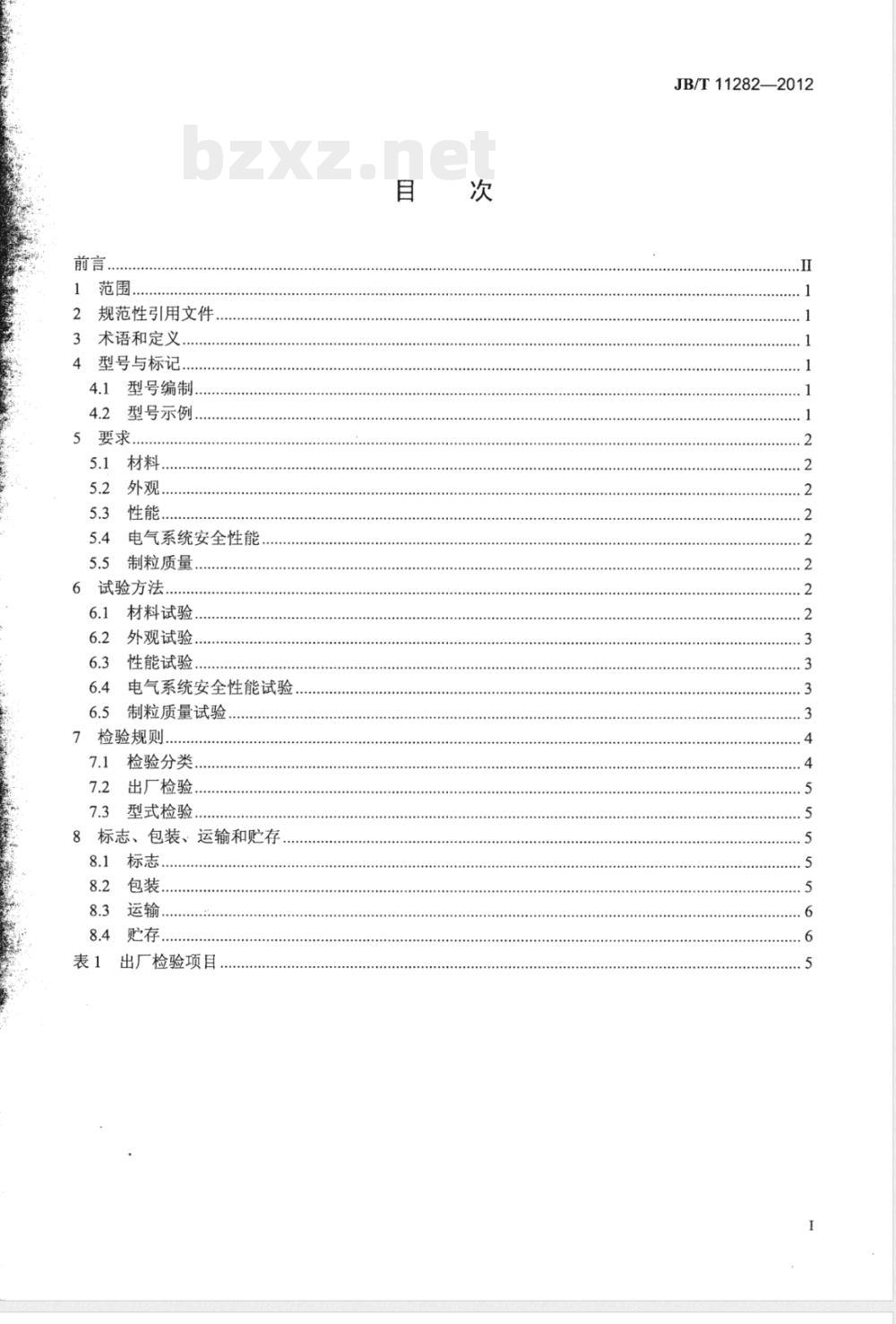

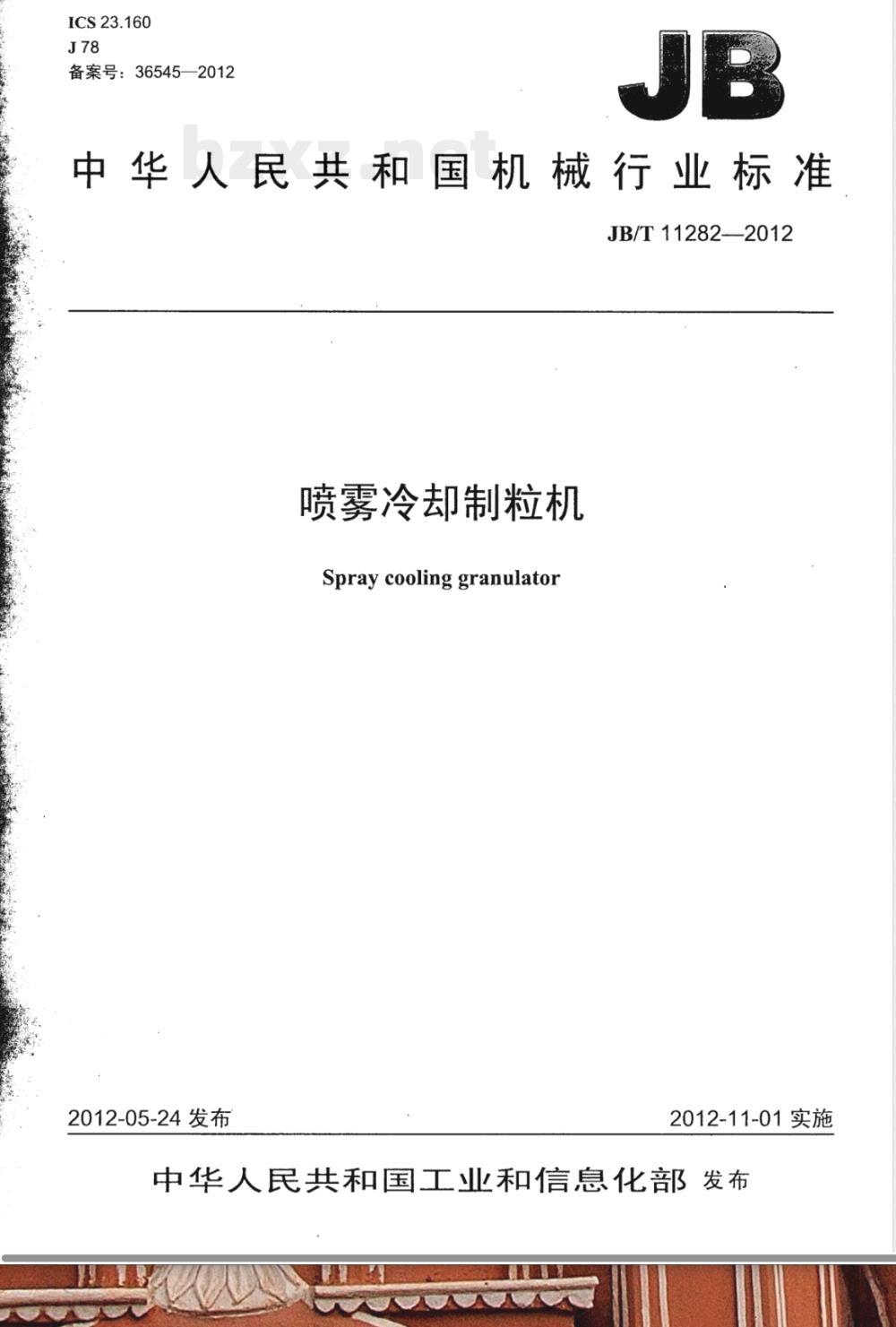

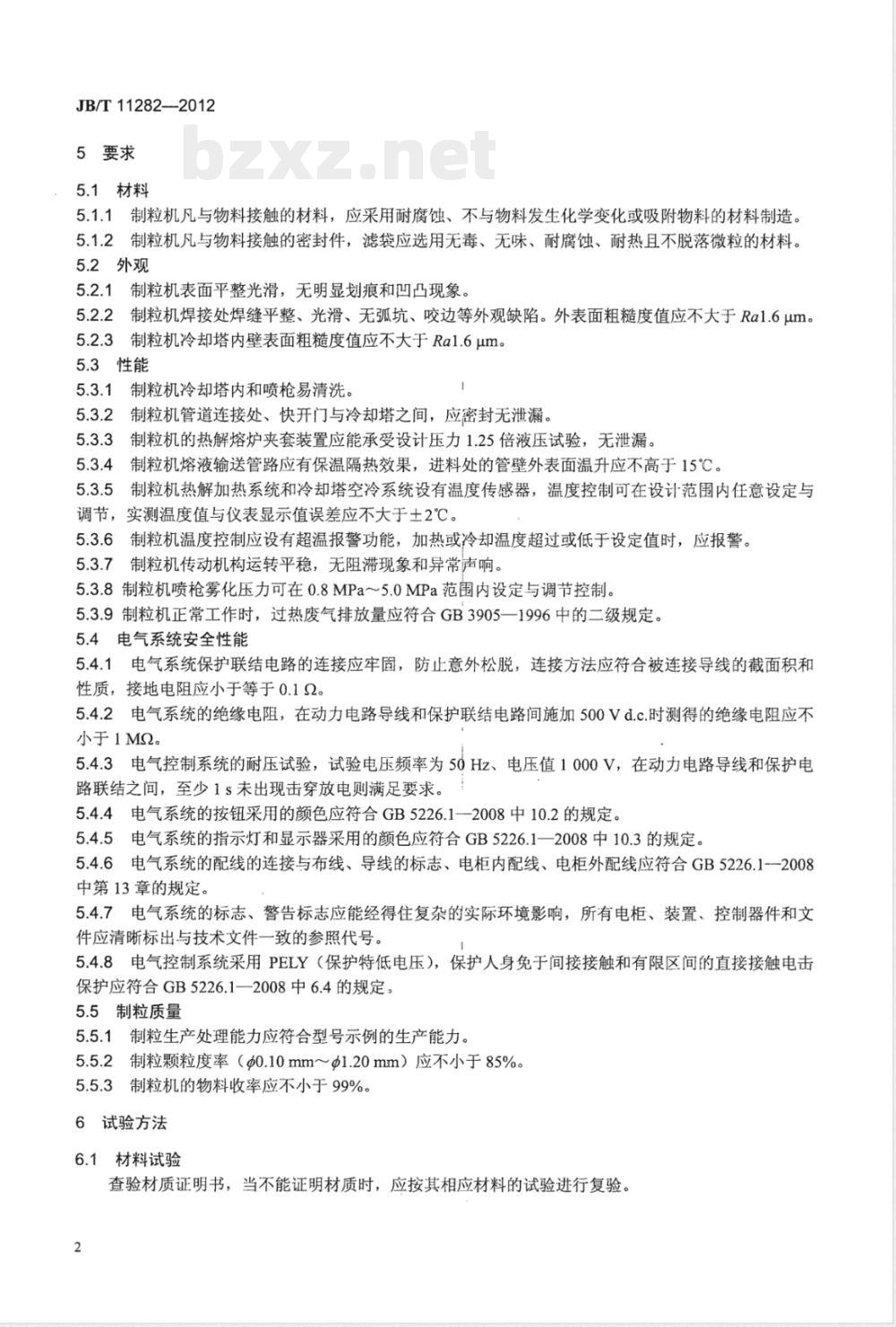

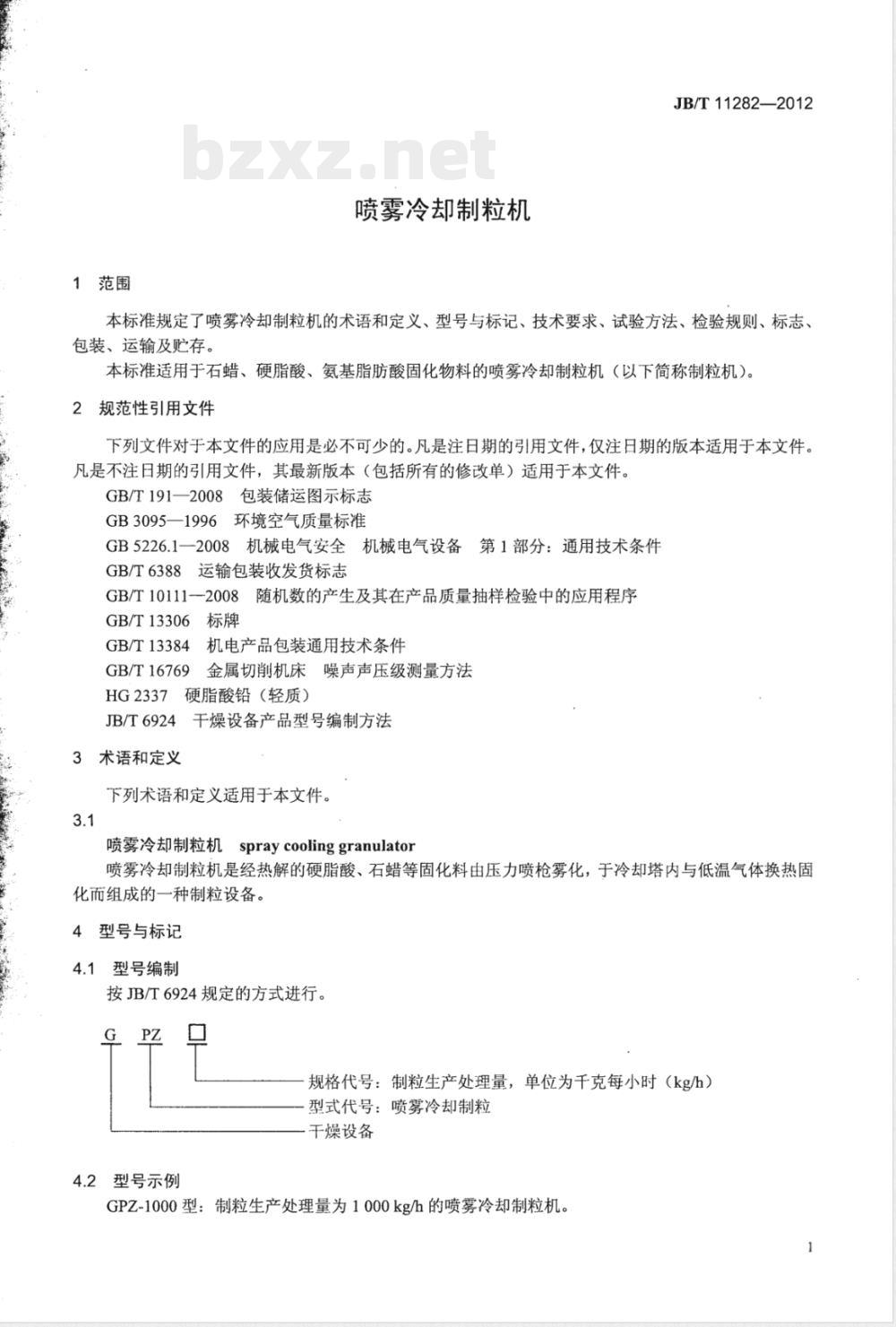

ICS 23.160 J78 备案号：36545—2012 JB 中华人民共和国机械行业标准 JB/T 11282—2012 喷雾冷却制粒机 Spray cooling granulator 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业干燥设备标准化技术委员会（CMIF/TC25）归口。 本标准主要起草单位：常州先锋干燥设备有限公司、江苏省范群干燥设备厂有限公司、中机生产力促进中心。 本标准主要起草人：谢洪清、查协芳、周裕兆、梅卫东、王冉。 本标准为首次发布。 1 范围 本标准规定了喷雾冷却制粒机的术语和定义、型号与标记、技术要求、试验方法、检验规则、标志、包装、运输及贮存等内容。 本标准适用于石蜡、硬脂酸、氨基脂肪酸固化物料的喷雾冷却制粒机（以下简称制粒机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191—2008 包装储运图示标志 GB 3095—1996 环境空气质量标准 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 10111—2008 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 16769 金属切削机床噪声声压级测量方法 HG 2337 石硬脂酸铅（轻质） JB/T 6924 干燥设备产品型号编制方法 3 术语和定义 喷雾冷却制粒机：经热解的硬脂酸、石蜡等固化料由压力喷枪雾化，在冷却塔内与低温气体换热固化而形成制粒产品的一种设备。 4 型号与标记 4.1 型号编制 按JB/T 6924规定的方式进行。 型号组成如下： GPZ + 规格代号 + 型式代号 + 干燥设备代号 其中：规格代号为制粒生产处理量（kg/h）；型式代号为喷雾冷却制粒。 4.2 型号示例 GPZ-1000型表示制粒生产处理量为1000 kg/h的喷雾冷却制粒机。 5 技术要求 5.1 材料 与物料接触部分应采用耐腐蚀、不与物料发生化学变化或吸附物料的材料制造；密封件及滤袋应采用无毒、无味、耐腐蚀、耐热且不脱落微粒的材料。 5.2 外观 设备表面应平整光滑，无明显划痕和凹凸；焊缝应平整光滑，无弧坑、咬边等缺陷；外表面粗糙度Ra≤1.6 μm；冷却塔内壁粗糙度Ra≤1.6 μm。 5.3 性能 冷却塔及喷枪应便于清洗；管路连接及快开门应密封无泄漏；夹套装置应能承受1.25倍设计压力液压试验无泄漏；输送管路应具备保温隔热性能，进料处外壁温升不高于15℃；温度控制误差不大于±2℃；超温应具备报警功能；传动机构运行平稳无异常声响；喷枪雾化压力可在0.8 MPa～5.0 MPa范围调节；废气排放应符合GB 3095—1996相关规定。 5.4 电气系统安全性能 电气系统应具备保护联结等安全要求。
