【其他行业标准】 无轴螺旋输送机

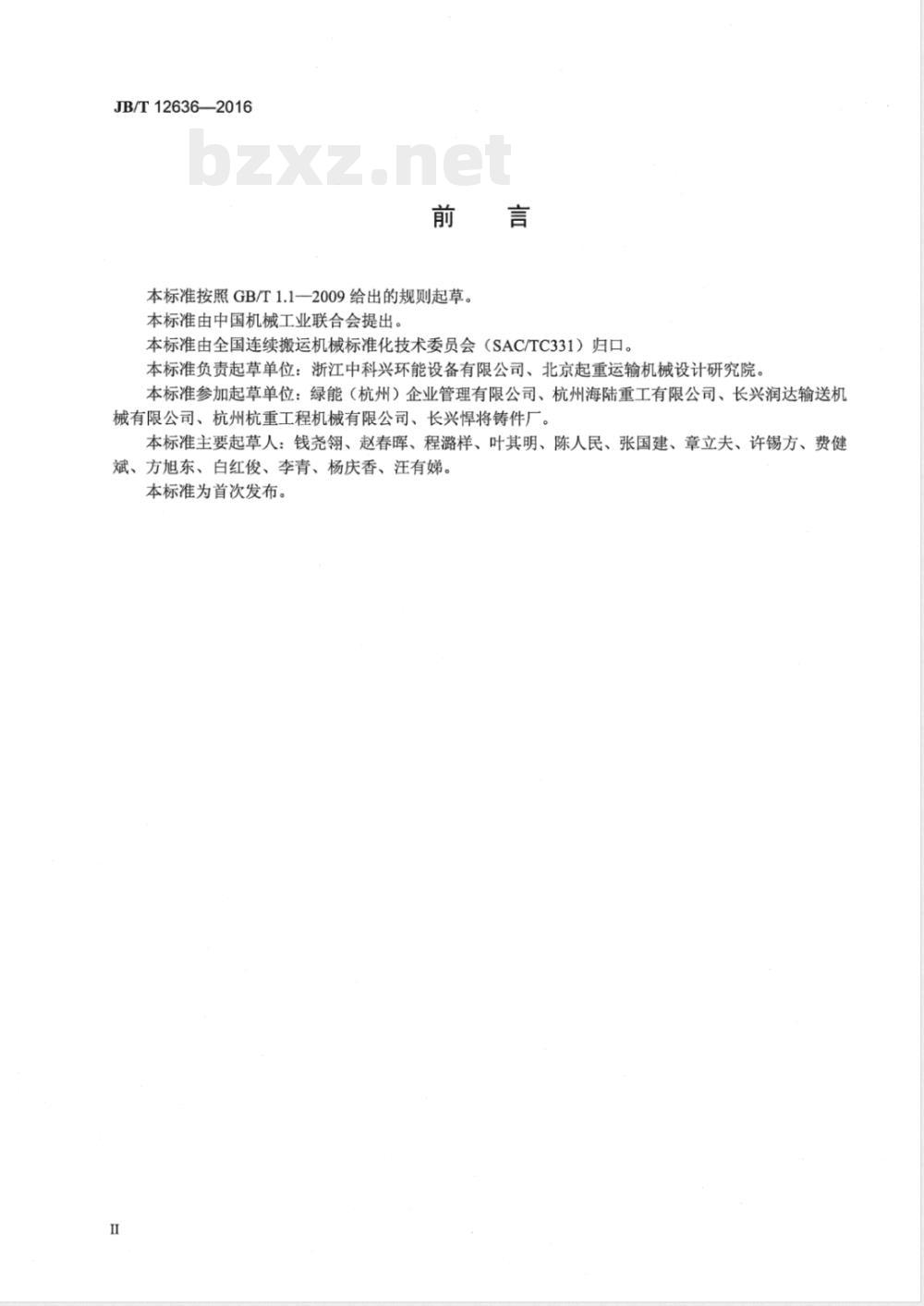

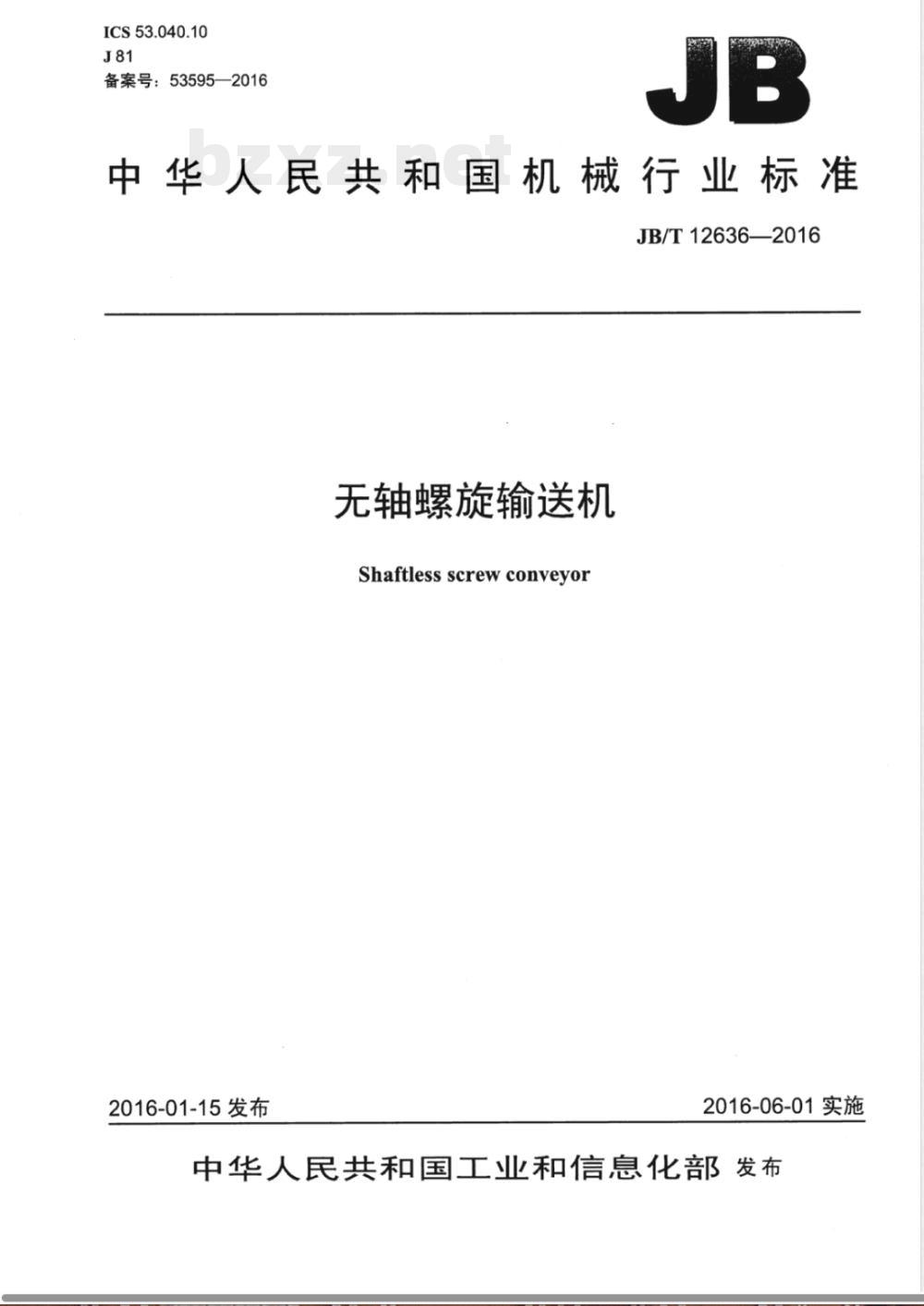

ICS 53.040.10 J81 备案号：53595—2016 JB 中华人民共和国机械行业标准 JB/T 12636—2016 无轴螺旋输送机 Shaftless screw conveyor 2016-01-15 发布 2016-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：浙江中科兴环能设备有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：绿能（杭州）企业管理有限公司、杭州海陆重工有限公司、长兴润达输送机械有限公司、杭州杭重工程机械有限公司、长兴悍将铸件厂。 本标准主要起草人：钱尧翎、赵春晖、程潞样、叶其明、陈人民、张国建、章立夫、许锡方、费健斌、方旭东、白红俊、李青、杨庆香、汪有娣。 本标准为首次发布。 1 范围 本标准规定了无轴螺旋输送机（以下简称输送机）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。 本标准适用于输送散状物料，尤其适用于输送易缠绕、易堵塞、具有黏性及腐蚀性等特性的物料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 699—1999 优质碳素结构钢 GB/T 1184—1996 形状和位置公差未注公差值 GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 3767 声学 声压法测定噪声源声功率级（工程法） GB/T 4237—2007 不锈钢热轧钢板和钢带 GB/T 4942.1—2006 旋转电机整体结构的防护等级（IP代码） GB/T 5014 弹性柱销联轴器 GB 8923.1—2011 涂覆涂料前钢材表面处理锈蚀等级和处理等级 GB/T 9286—1998 色漆和清漆漆膜划格试验 GB/T 9439 灰铸铁件 GB/T 11352—2009 一般工程用铸造碳钢件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14521 连续搬运机械术语 3 术语和定义 3.1 无轴螺旋输送机 通过头部驱动装置带动一端悬臂自由的整体钢制无轴螺旋体旋转，在槽体内输送物料的输送机。 3.2 无轴螺旋体 采用无中心轴的螺旋叶片制成的整体螺旋结构。 4 型式与基本参数 4.1 型式 输送机按安装形式分为水平型和倾斜型两种。 水平型输送机安装倾角为0°～15°；倾斜型输送机安装倾角为＞15°～45°。 输送机按螺旋体根数分为单螺旋体、双螺旋体和多螺旋体三种型式。 4.2 基本参数 4.2.1 螺旋体直径应符合表1规定：100、125、150、200、250、315、400、500、630（单位：mm）。 4.2.2 螺距应符合表2规定。 4.2.3 输送量计算方法见附录A。 5 技术要求 5.1 工作条件（后续内容未提供）
