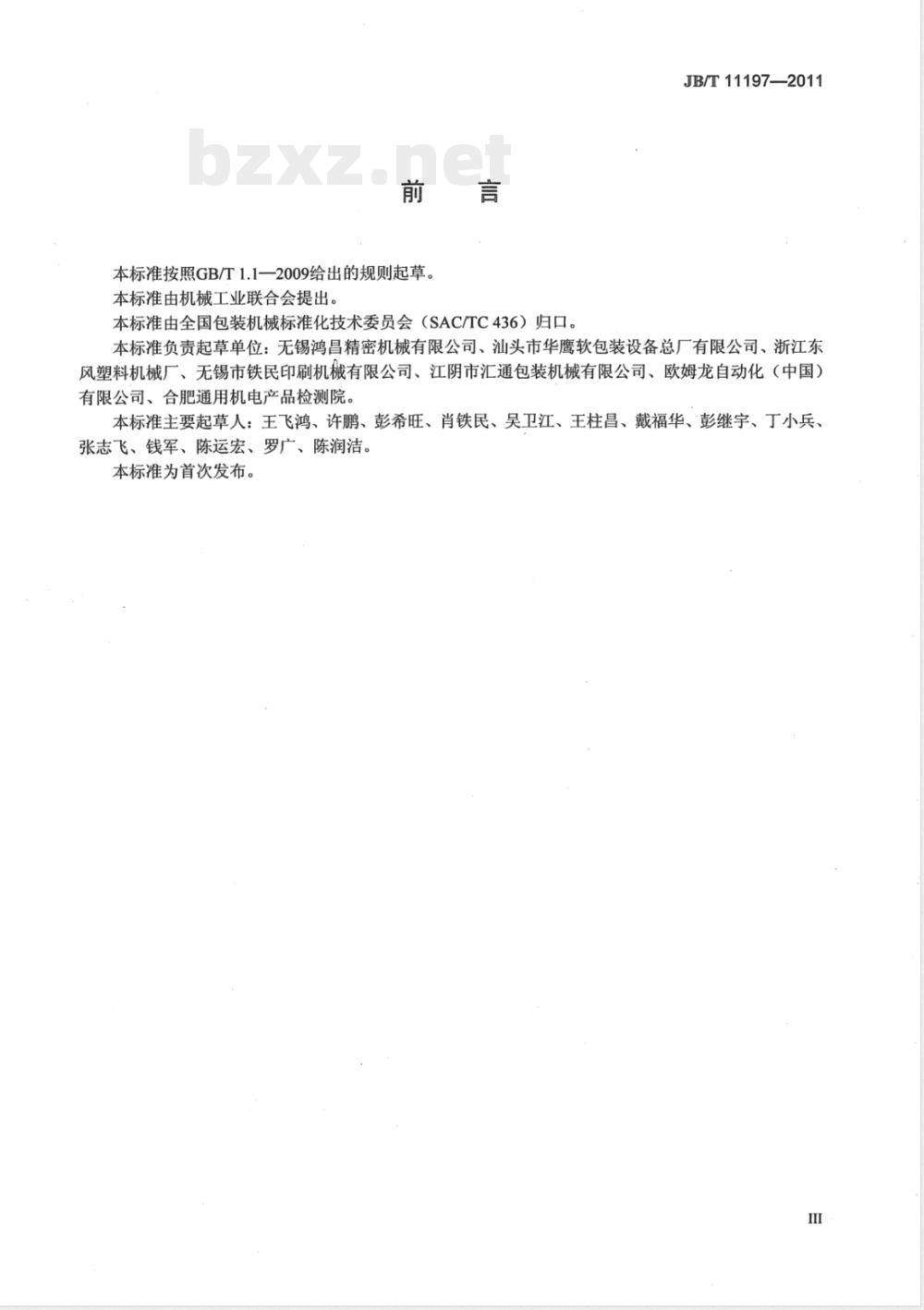

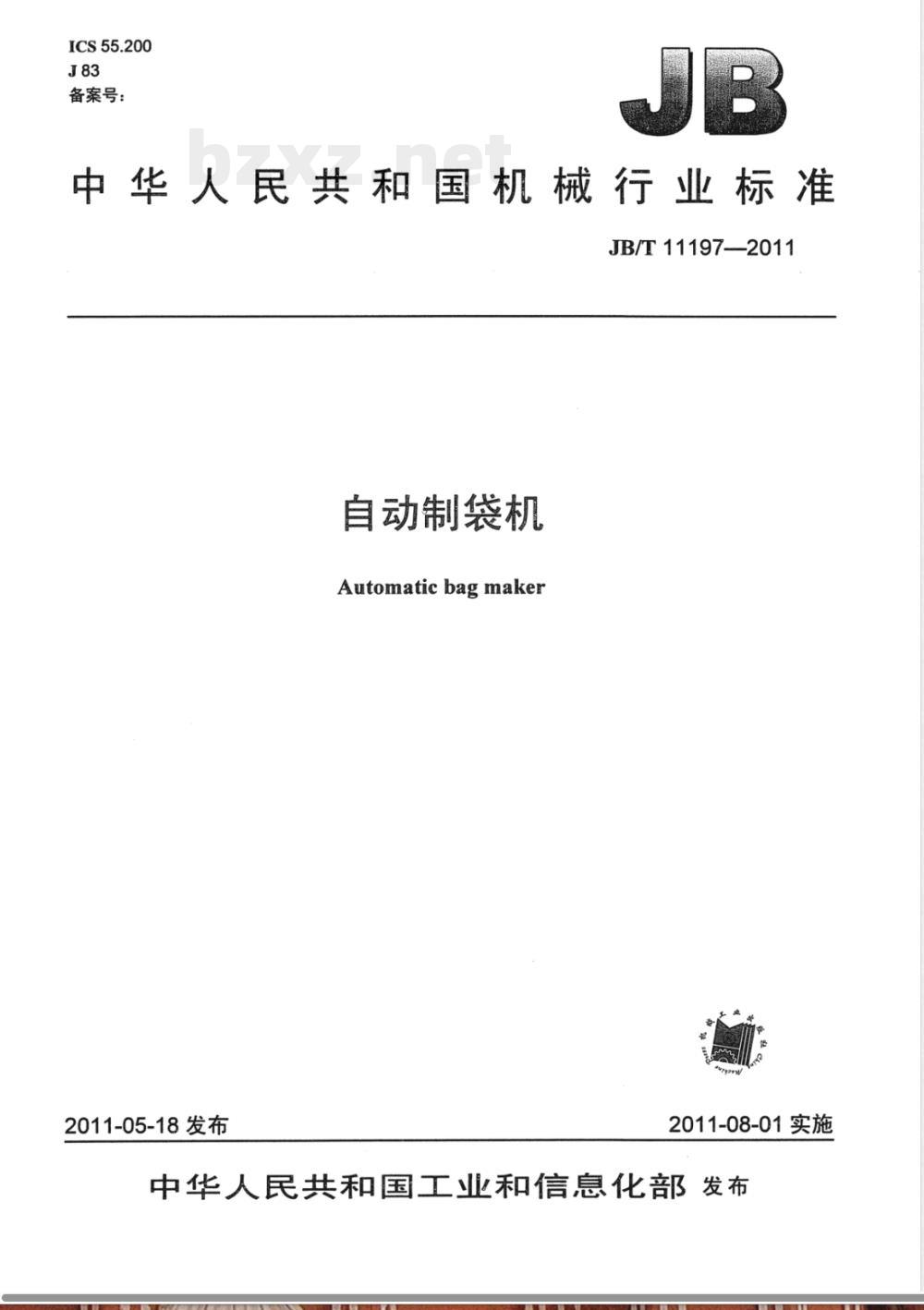

ICS 55.200 J83 备案号： 中华人民共和国机械行业标准 JB/T 11197—2011 自动制袋机 Automatic bagmaker 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由机械工业联合会提出。 本标准由全国包装机械标准化技术委员会（SAC/TC436）归口。 本标准负责起草单位：无锡鸿昌精密机械有限公司、汕头市华鹰软包装设备总厂有限公司、浙江东风塑料机械厂、无锡市铁民印刷机械有限公司、江阴市汇通包装机械有限公司、欧姆龙自动化（中国）有限公司、合肥通用机电产品检测院。 本标准主要起草人：王飞鸿、许鹏、彭希旺、肖铁民、吴卫江、王柱昌、戴福华、彭继宇、丁小兵、张志飞、钱军、陈运宏、罗广、陈润洁。 本标准为首次发布。 1 范围 本标准规定了自动制袋机（以下简称“制袋机”）的术语和定义、型号、型式与基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 本标准适用于以单膜、复合膜等材料制成各类包装袋的制袋机，应用于医药、食品、日化、化工等行业。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 5048 防潮包装 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7311 包装机械分类与型号编制方法 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 15706.1 机械安全 基本概念与设计通则 第1部分：基本术语和方法 GB 15706.2 机械安全 基本概念与设计通则 第2部分：技术原则 GB/T 16273.1 设备用图形符号 第1部分：通用符号 GB 16754 机械安全 急停设计原则 GB 16798 食品机械安全卫生 GB/T 18831 机械安全 带防护装置的联锁装置设计和选择原则 GB 19891 机械安全 机械设计的卫生要求 JB/T 7232 包装机械噪声声功率级的测定 简易法 JB 7233 包装机械安全要求 3 术语和定义 3.1 色标 可供光电识别的定位用颜色标记。 3.2 袋长偏差 包装袋实际长度与公称尺寸的差值。 3.3 底边宽偏差 封合线与裁切线之间的实际宽度与公称尺寸的差值。 3.4 生产能力 单位时间内能完成的制袋数量，用袋/min表示。 4 型号、型式与基本参数 4.1 型号 制袋机的型号编制按GB/T 7311的规定。 ZD 示例说明： 改进设计顺序代号：依次用英语字母A、B、C表示，第一次设计的产品无顺序代号。 派生顺序代号：以罗马数字I、II、III表示。 主要参数：最大制袋有效宽度（单位为mm）。 单膜用“D”表示，复合膜用“F”表示。 结构型式代号：底封用“D”表示，边封用（后文缺失）。
