【其他行业标准】 电极糊

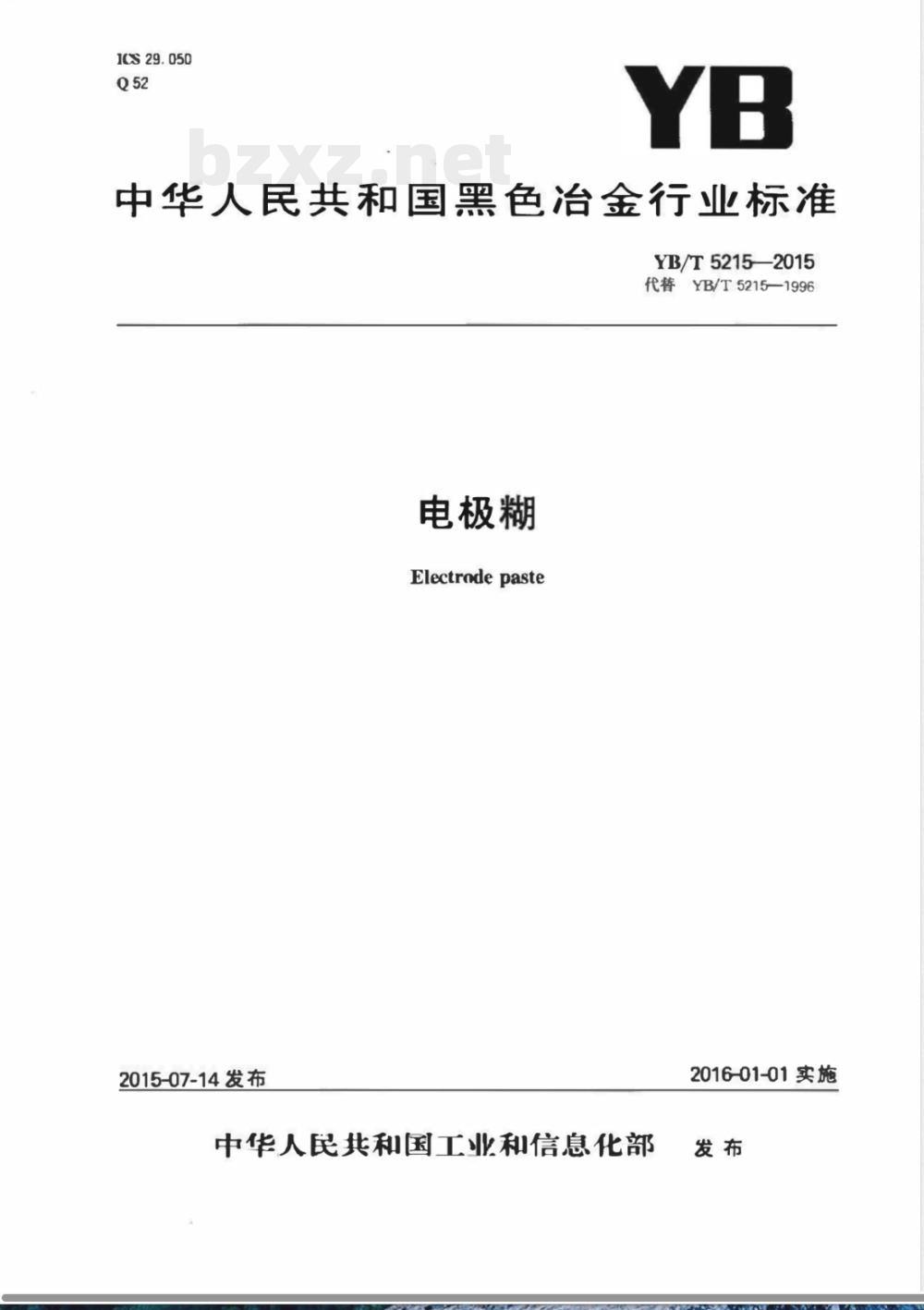

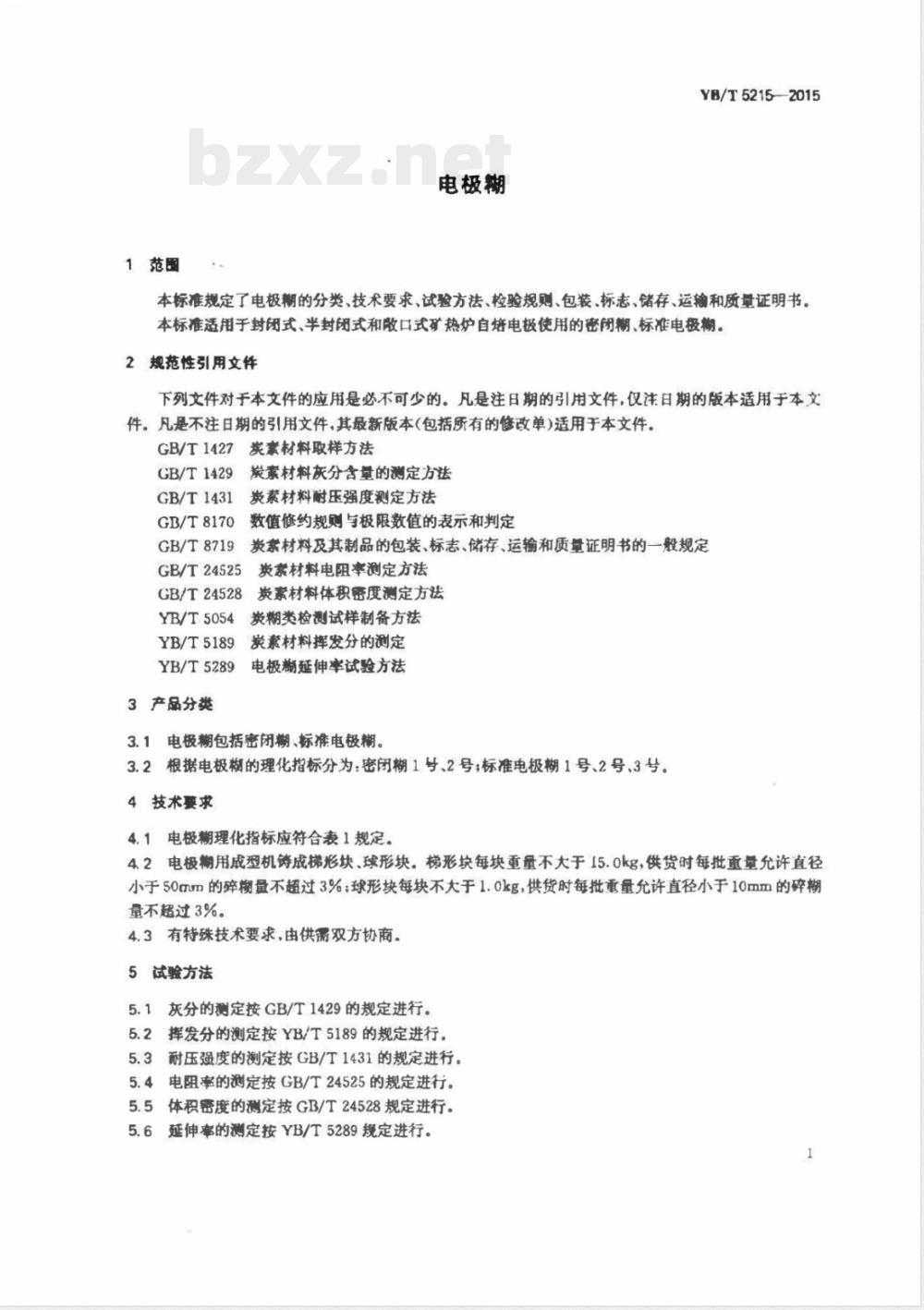

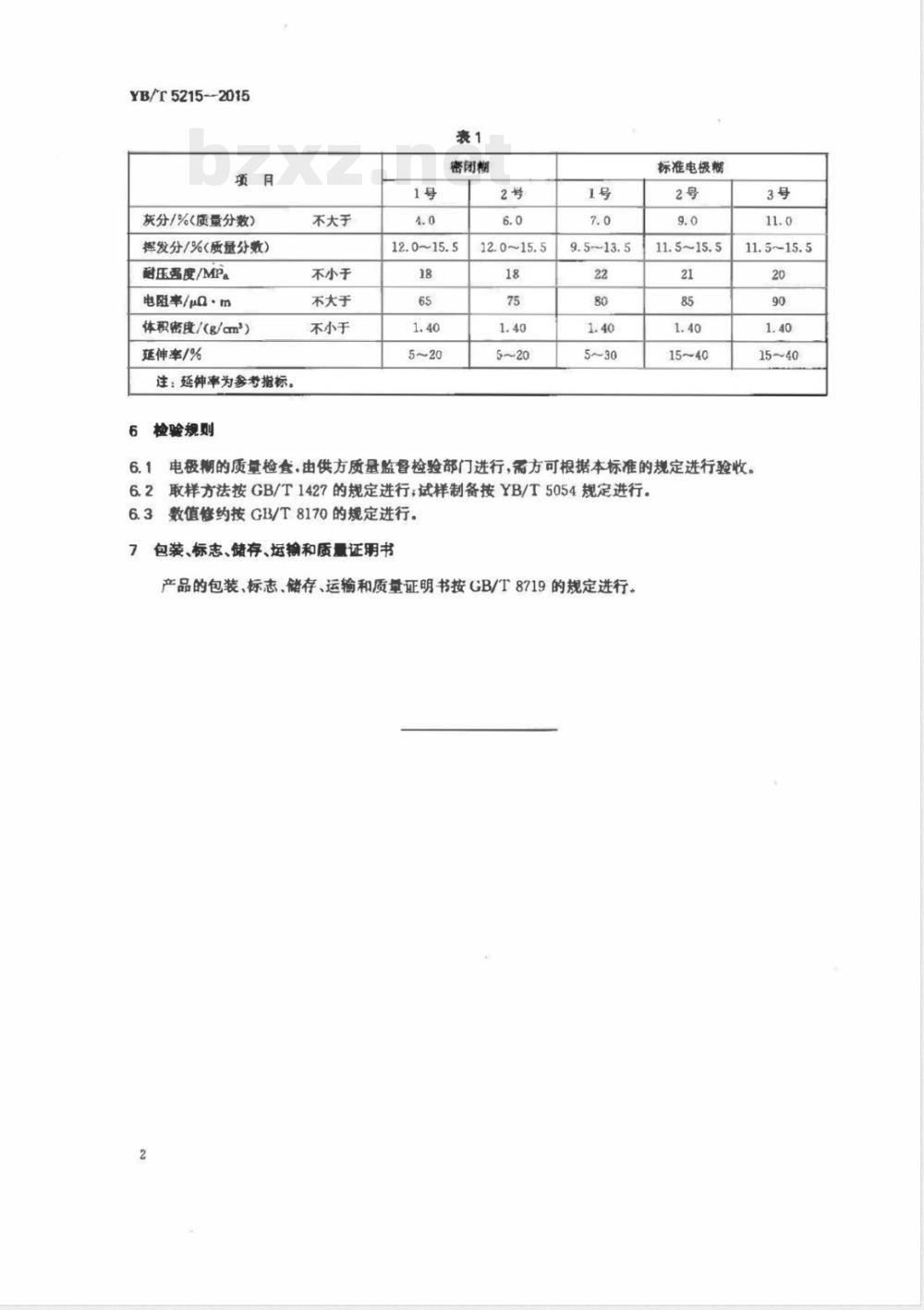

ICS 29.050 Q52 YB 中华人民共和国黑色冶金行业标准 YB/T 5215—2015 代替 YB/T 5215—1996 电极糊 Electrode paste 2015-07-14发布 2016-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 5215—1996《电极糊》。与原标准相比主要变化如下：修改了标准范围；修改了规范性引用文件；修改了产品分类；修改了理化指标；修改了供货要求；修改了检验规则。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：吉林炭素有限公司、宁夏宁平炭素有限责任公司、湖南祯晟炭素实业有限公司、冶金工业信息标准研究院。 本标准主要起草人：朱海哲、姚禄广、贾文涛、刘祯、曹培峰、吴志平、郑景须、张进莺、孙伟。 本标准所代替标准的历次版本发布情况为：YB/T 5215—1993、YB/T 5215—1996。 1 范围 本标准规定了电极糊的分类、技术要求、试验方法、检验规则、包装、标志、储存、运输和质量证明书。 本标准适用于封闭式、半封闭式和敞口式矿热炉自焙电极使用的密闭糊、标准电极糊。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1427 炭素材料取样方法 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 1431 炭素材料耐压强度测定方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8719 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定 GB/T 24525 炭素材料电阻率测定方法 GB/T 24528 炭素材料体积密度测定方法 YB/T 5054 炭糊类检测试样制备方法 YB/T 5189 炭素材料挥发分的测定 YB/T 5289 电极糊延伸率试验方法 3 产品分类 3.1 电极糊包括密闭糊、标准电极糊。 3.2 根据理化指标分为：密闭糊1号、2号；标准电极糊1号、2号、3号。 4 技术要求 4.1 电极糊理化指标应符合表1规定。 4.2 电极糊用成型机制成梯形块或球形块。梯形块每块重量不大于15.0kg，供货时直径小于50mm的碎糊量不超过3%；球形块每块不大于1.0kg，供货时直径小于10mm的碎糊量不超过3%。 4.3 有特殊技术要求时，由供需双方协商确定。 表1 电极糊理化指标（节选整理） 密闭糊：灰分≤6.0%，挥发分12.0%～15.5%，耐压强度≥18MPa，电阻率≤75μΩ·m，体积密度≥1.40g/cm³，延伸率5%～20%。 标准电极糊： 1号：灰分≤7.0%，挥发分9.5%～13.5%，耐压强度≥22MPa，电阻率≤80μΩ·m，体积密度≥1.40g/cm³，延伸率5%～30%； 2号：灰分≤9.0%，挥发分11.5%～15.5%，耐压强度≥21MPa，电阻率≤85μΩ·m，体积密度≥1.40g/cm³，延伸率15%～40%； 3号：灰分≤11.0%，挥发分11.5%～15.5%，耐压强度≥20MPa，电阻率≤90μΩ·m，体积密度≥1.40g/cm³，延伸率15%～40%。 5 试验方法 5.1 灰分测定按GB/T 1429规定进行。 5.2 挥发分测定按YB/T 5189规定进行。 5.3 耐压强度测定按GB/T 1431规定进行。 5.4 电阻率测定按GB/T 24525规定进行。 5.5 体积密度测定按GB/T 24528规定进行。 5.6 延伸率测定按YB/T 5289规定进行。 6 检验规则 6.1 电极糊质量检验由供方质量监督检验部门进行，需方可按标准验收。 6.2 取样方法按GB/T 1427规定执行，试样制备按YB/T 5054规定执行。 6.3 数值修约按GB/T 8170规定执行。 7 包装、标志、储存、运输和质量证明书 产品的包装、标志、储存、运输和质量证明书按GB/T 8719规定执行。
