【其他行业标准】 高功率石墨电极

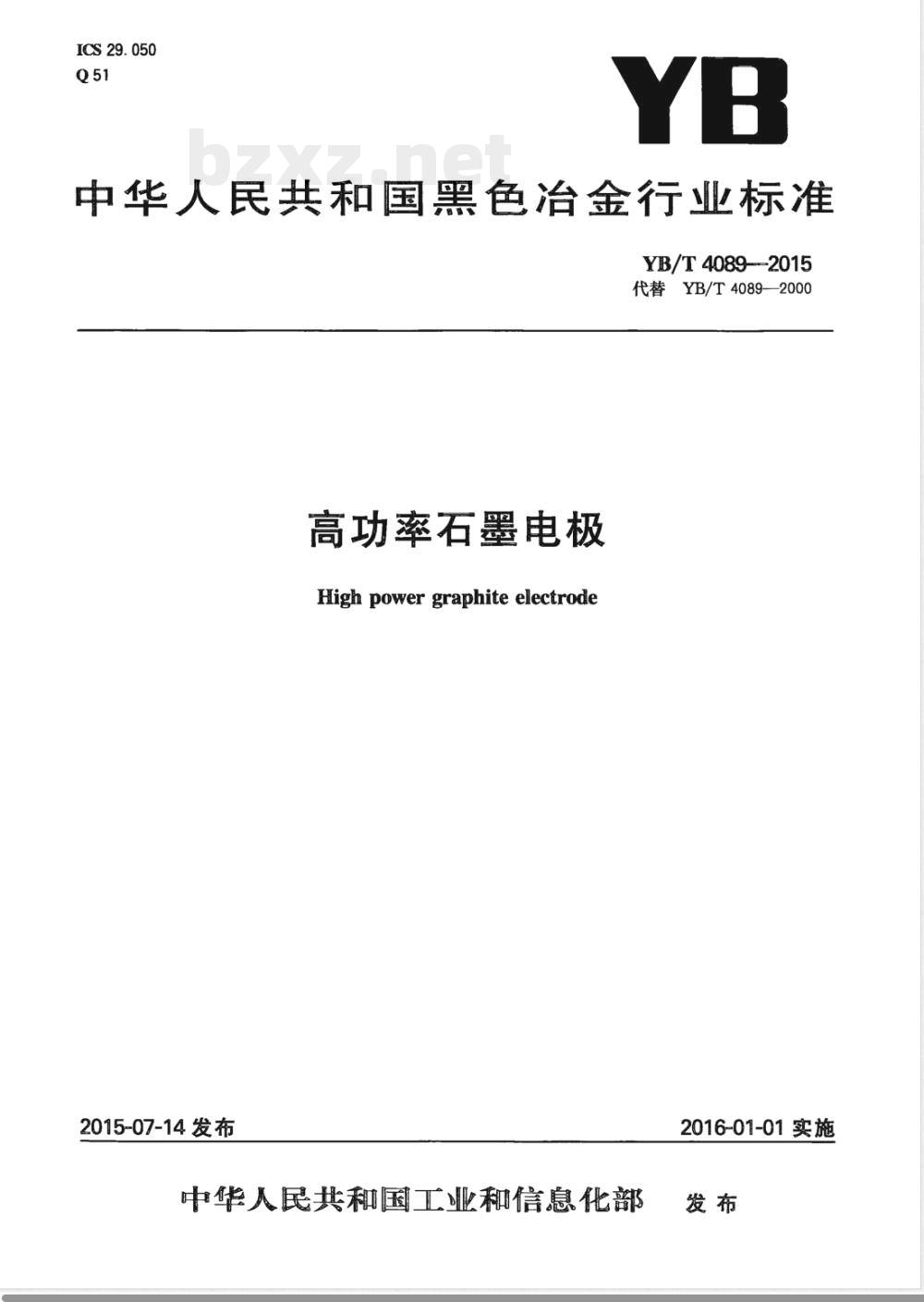

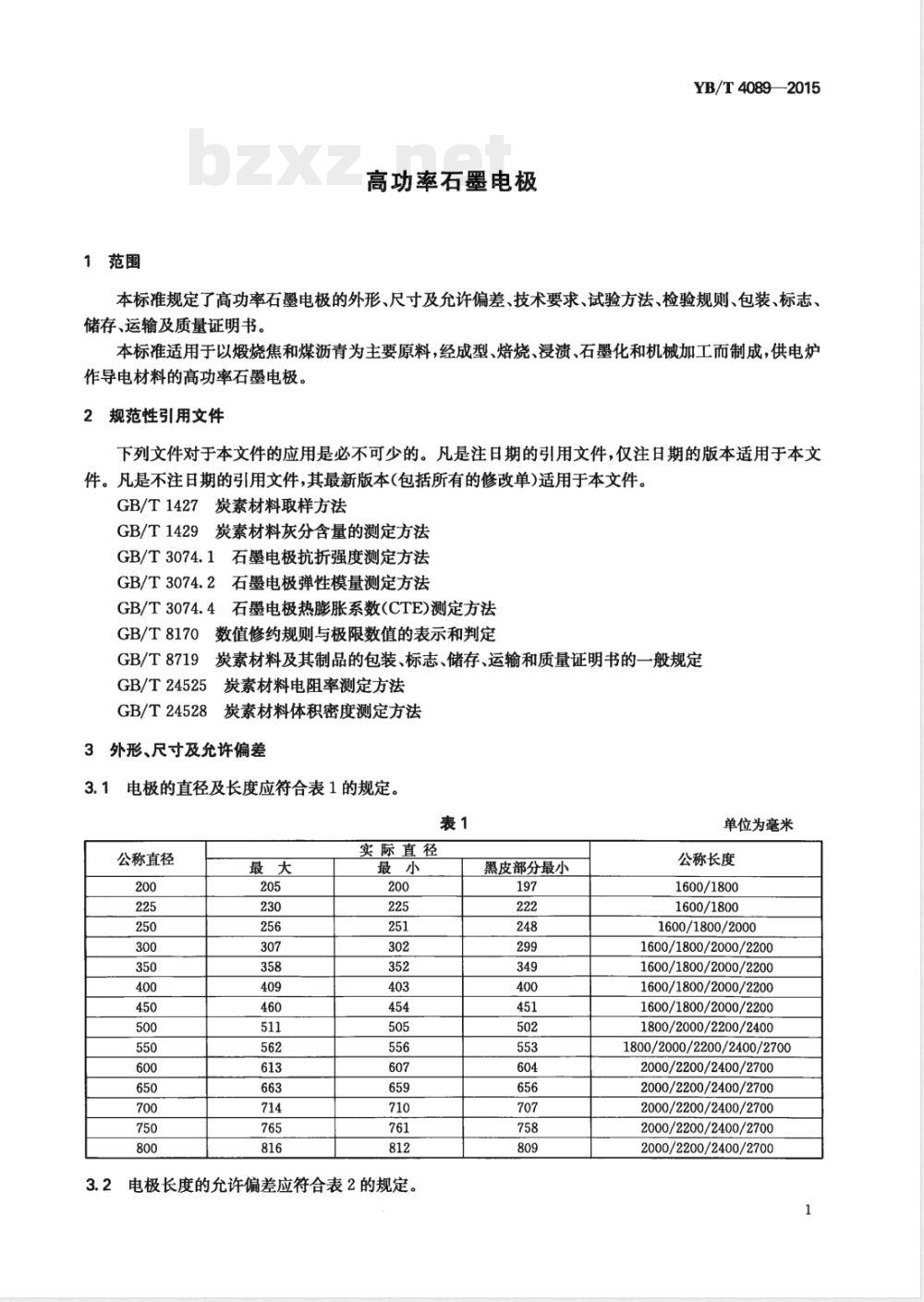

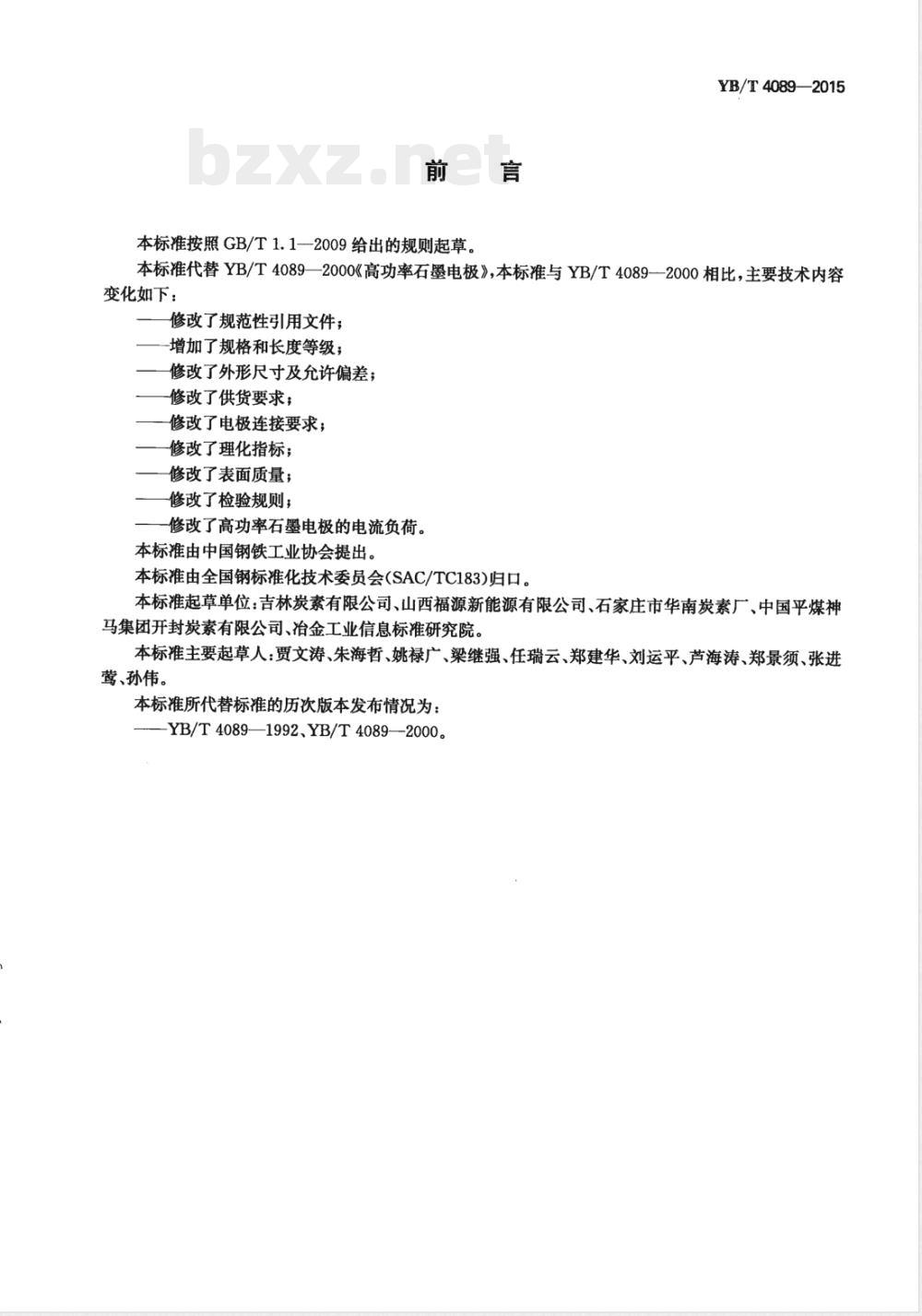

ICS 29.050 Q51 YB 中华人民共和国黑色冶金行业标准 YB/T 4089-2015 代替 YB/T 4089-2000 高功率石墨电极 High power graphite electrode 发布日期：2015-07-14 实施日期：2016-01-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准代替 YB/T 4089-2000《高功率石墨电极》。与 YB/T 4089-2000 相比，主要技术内容变化如下： 1 修改了规范性引用文件； 2 增加了规格和长度等级； 3 修改了外形尺寸及允许偏差； 4 修改了供货要求； 5 修改了电极连接要求； 6 修改了理化指标； 7 修改了表面质量； 8 修改了检验规则； 9 修改了高功率石墨电极的电流负荷。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：吉林炭素有限公司、山西福源新能源有限公司、石家庄市华南炭素厂、中国平煤神马集团开封炭素有限公司、冶金工业信息标准研究院。 本标准主要起草人：贾文涛、朱海哲、姚禄广、梁继强、任瑞云、郑建华、刘运平、芦海涛、郑景须、张进莺、孙伟。 1 范围 本标准规定了高功率石墨电极的外形、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、储存、运输及质量证明书。 本标准适用于以煅烧焦和煤沥青为主要原料，经成型、焙烧、浸渍、石墨化和机械加工制成，用于电炉作导电材料的高功率石墨电极。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1427 炭素材料取样方法 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 3074.1 石墨电极抗折强度测定方法 GB/T 3074.2 石墨电极弹性模量测定方法 GB/T 3074.4 石墨电极热膨胀系数（CTE）测定方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8719 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定 GB/T 24525 炭素材料电阻率测定方法 GB/T 24528 炭素材料体积密度测定方法 3 外形、尺寸及允许偏差 3.1 电极直径规格（单位：mm） 公称直径范围：200、225、250、300、350、400、450、500、550、600、650、700、750、800。 实际直径允许范围（示例）： - 公称200：200~205 - 公称225：225~230 - 公称300：300~307 - 公称400：400~409 - 公称800：812~816（最大） 3.2 电极长度及允许偏差 公称长度：1600、1800、2000、2200、2400、2700（mm） 长度允许偏差： - 1600/1800/2000/2200/2400：+100 / -100 - 2700：+200 / -150 3.3 供货要求 每批供货中允许短尺电极不超过5%。 3.4 电极接头 电极接头为圆锥形，其形状及尺寸按图1及表3规定执行。
