【其他行业标准】 炭糊类检测试样制备方法

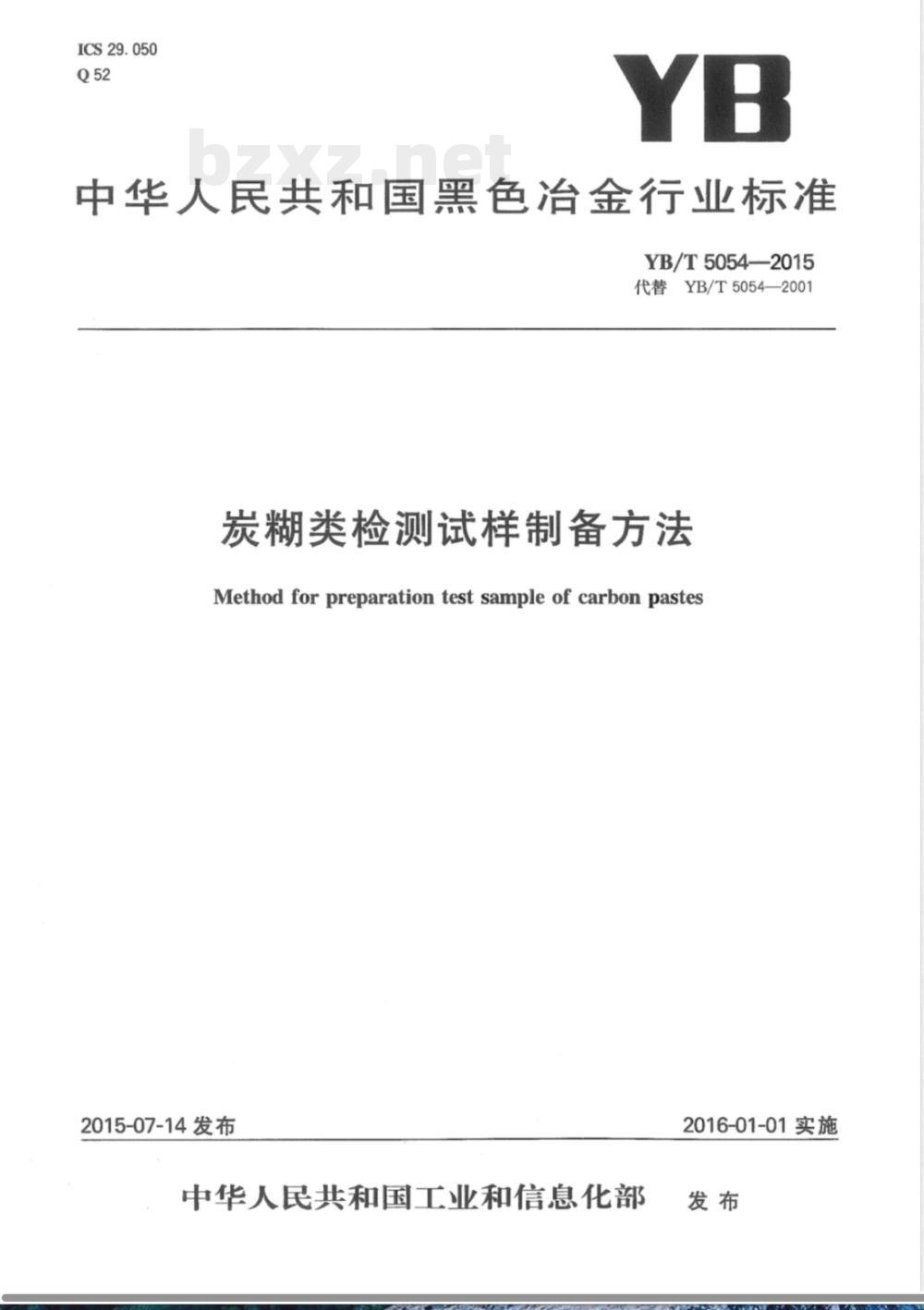

ICS29.050
中华人民共和国黑色冶金行业标准YB/T5054——2015
代替YB/T5054—2001
炭糊类检测试样制备方法
Method for preparation test sample of carbon pastes2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施

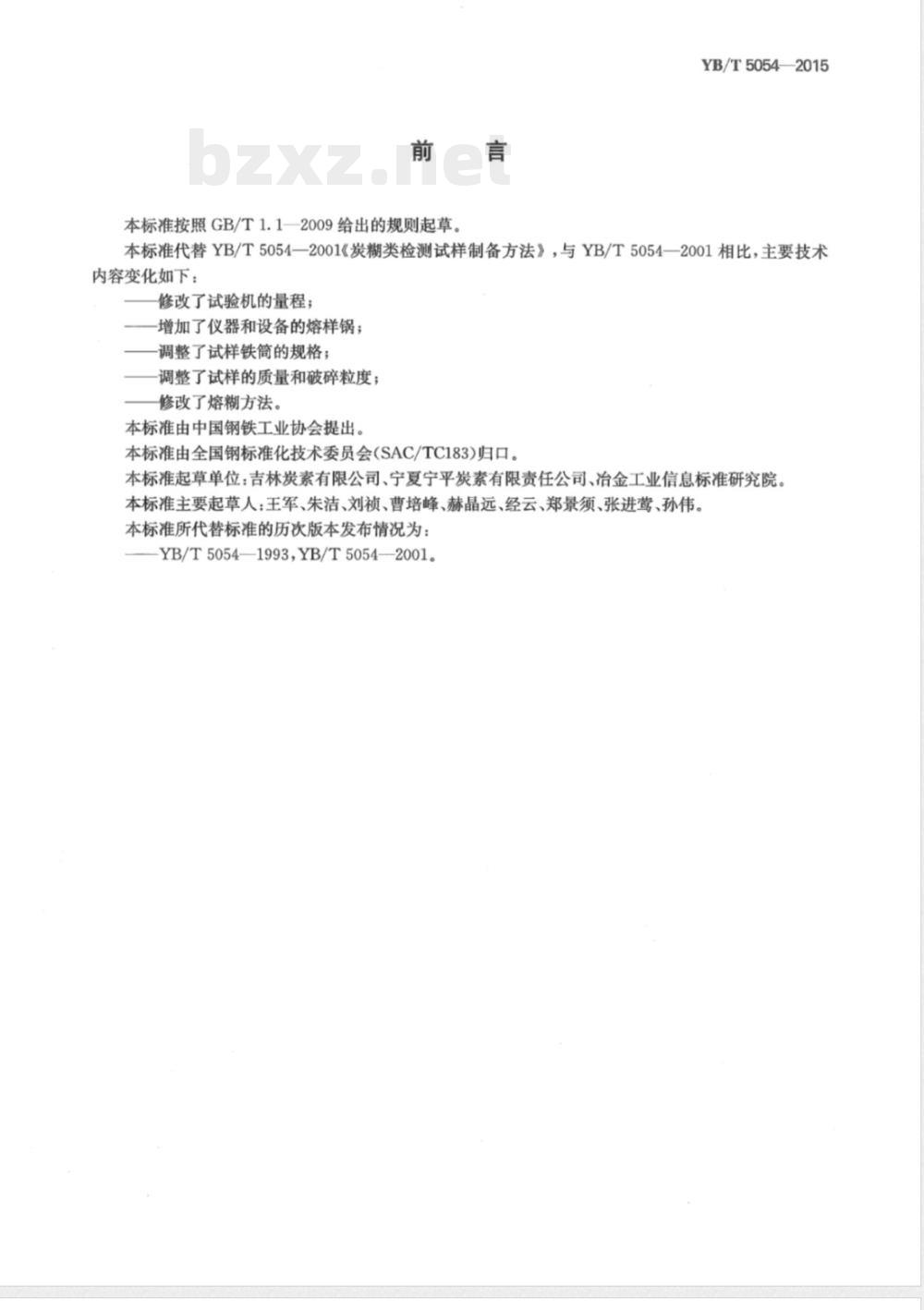

本标准按照GB/T1.1—2009给出的规则起草。YB/T5054—2015
本标准代替YB/T5054—2001《炭糊类检测试样制备方法》，与YB/T5054—2001相比，主要技术内容变化如下：
修改了试验机的量程；
增加了仪器和设备的熔样锅；
调整了试样铁筒的规格；
调整了试样的质量和破碎粒度；修改了熔糊方法。

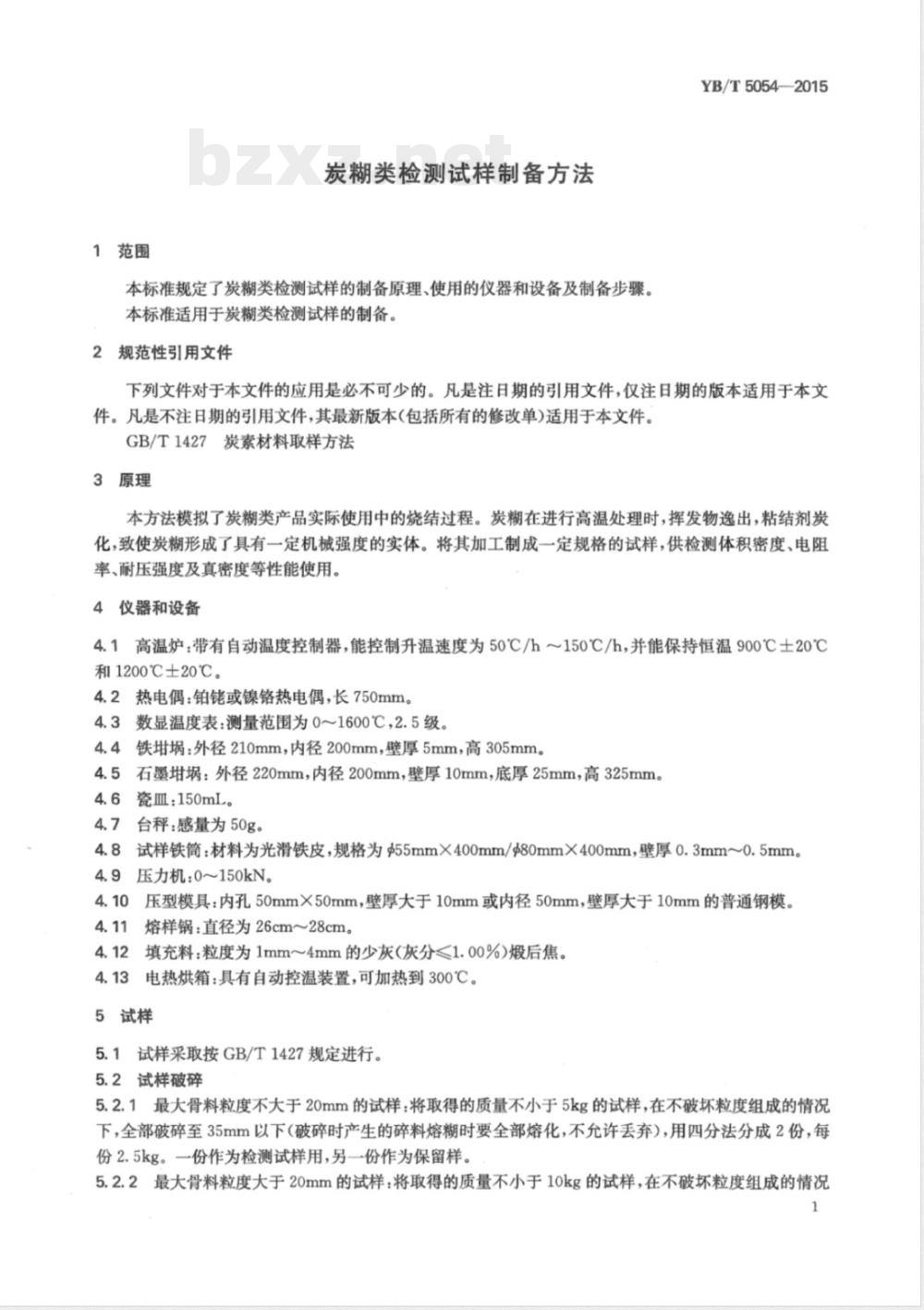

本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：吉林炭素有限公司、宁夏宁平炭素有限责任公司、冶金工业信息标准研究院。本标准主要起草人：王军、朱洁、刘祯、曹培峰、赫晶远、经云、郑景须、张进莺、孙伟。本标准所代替标准的历次版本发布情况为：YB/T5054—1993，YB/T5054—2001。1范围
炭糊类检测试样制备方法
本标准规定了炭糊类检测试样的制备原理、使用的仪器和设备及制备步骤。本标准适用于炭糊类检测试样的制备。2规范性引用文件
YB/T5054—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1427炭素材料取样方法
3原理
本方法模拟了炭糊类产品实际使用中的烧结过程。炭糊在进行高温处理时，挥发物逸出，粘结剂炭化，致使炭糊形成了具有一定机械强度的实体。将其加工制成一定规格的试样，供检测体积密度、电阻率、耐压强度及真密度等性能使用。4仪器和设备
4.1高温炉：带有自动温度控制器，能控制升温速度为50℃/h~150℃/h，并能保持恒温900℃士20℃和1200℃±20℃。
4.2热电偶：铂或镍铬热电偶，长750mm。4.3数显温度表：测量范围为01600℃，2.5级。4.4铁增埚：外径210mm，内径200mm，壁厚5mm，高305mm。4.5石墨埚：外径220mm，内径200mm，壁厚10mm，底厚25mm，高325mm。4.63
瓷血：150mL。
台秤：感量为50g。
试样铁筒：材料为光滑铁皮，规格为55mm×400mm/80mm×400mm，壁厚0.3mm~0.5mm。压力机：0~150kN。
压型模具：内孔50mm×50mm，壁厚大于10mm或内径50mm，壁厚大于10mm的普通钢模。4.10
熔样锅：直径为26cm~28cm。
填充料：粒度为1mm～4mm的少灰（灰分≤1.00%）熳后焦。4.13
电热烘箱：具有自动控温装置，可加热到300℃。5试样
5.1试样采取按GB/T1427规定进行。5.2试样破碎
5.2.1最大骨料粒度不大于20mm的试样：将取得的质量不小于5kg的试样，在不破坏粒度组成的情况下，全部破碎至35mm以下（破碎时产生的碎料熔糊时要全部熔化，不允许丢弃），用四分法分成2份，每份2.5kg。一份作为检测试样用，另一份作为保留样。5.2.2最大骨料粒度大于20mm的试样：将取得的质量不小于10kg的试样，在不破坏粒度组成的情况1
YB/T5054—2015

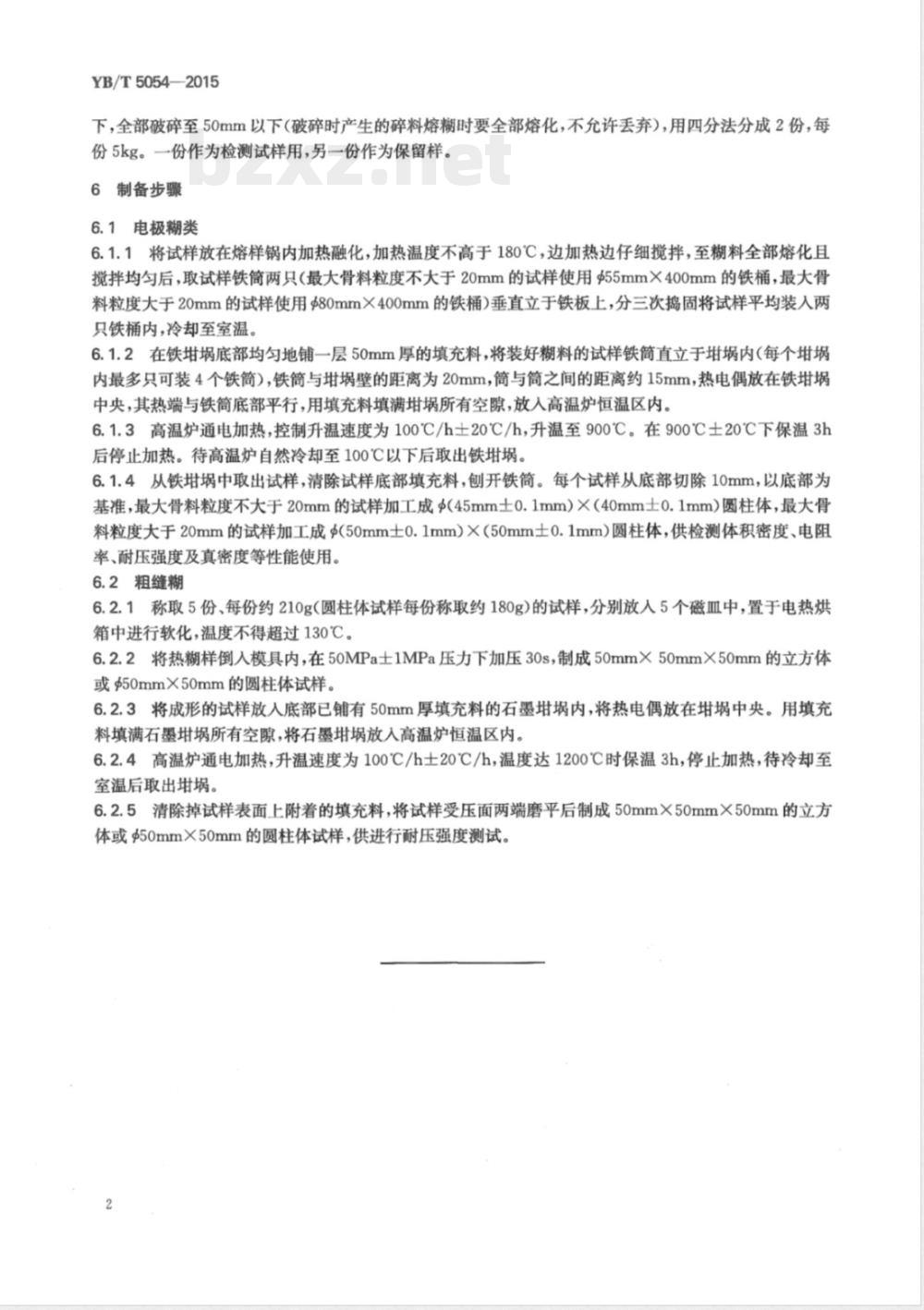

下，全部破碎至50mm以下（破碎时产生的碎料熔糊时要全部熔化，不允许丢弃），用四分法分成2份，每份5kg。一份作为检测试样用，另一份作为保留样。6制备步骤
6.1电极糊类
6.1.1将试样放在熔样锅内加热融化，加热温度不高于180℃，边加热边仔细搅拌，至糊料全部熔化且搅拌均匀后，取试样铁筒两只（最大骨料粒度不大于20mm的试样使用55mm×400mm的铁桶，最大骨料粒度大于20mm的试样使用80mm×400mm的铁桶）垂直立于铁板上，分三次捣固将试样平均装入两只铁桶内，冷却至室温。
6.1.2在铁埚底部均匀地铺一层50mm厚的填充料，将装好糊料的试样铁筒直立于埚内（每个埚内最多只可装4个铁筒），铁筒与埚壁的距离为20mm，筒与筒之间的距离约15mm，热电偶放在铁埚中央，其热端与铁筒底部平行，用填充料填满所有空隙，放人高温炉恒温区内。6.1.3高温炉通电加热，控制升温速度为100℃/h士20℃/h，升温至900℃。在900℃土20℃下保温3h后停止加热。待高温炉自然冷却至100℃以下后取出铁埚。6.1.4从铁中取出试样，清除试样底部填充料，刨开铁筒。每个试样从底部切除10mm，以底部为基准，最大骨料粒度不大于20mm的试样加工成$（45mm士0.1mm）×（40mm士0.1mm）圆柱体，最大骨料粒度大于20mm的试样加工成$（50mm士0.1mm）×（50mm士0.1mm）圆柱体，供检测体积密度、电阻率、耐压强度及真密度等性能使用。6.2粗缝糊
6.2.1称取5份、每份约210g（圆柱体试样每份称取约180g）的试样，分别放入5个磁血中，置于电热烘箱中进行软化，温度不得超过130℃。6.2.2将热糊样倒入模具内，在50MPa士1MPa压力下加压30s，制成50mm×50mm×50mm的立方体或50mm×50mm的圆柱体试样。
6.2.3将成形的试样放人底部已铺有50mm厚填充料的石墨埚内，将热电偶放在埚中央。用填充料填满石墨所有空隙，将石墨埚放人高温炉恒温区内。6.2.4高温炉通电加热，升温速度为100℃/h土20℃/h，温度达1200℃时保温3h，停止加热，待冷却至室温后取出。
6.2.5清除掉试样表面上附着的填充料，将试样受压面两端磨平后制成50mm×50mm×50mm的立方体或50mm×50mm的圆柱体试样，供进行耐压强度测试。155024-0777

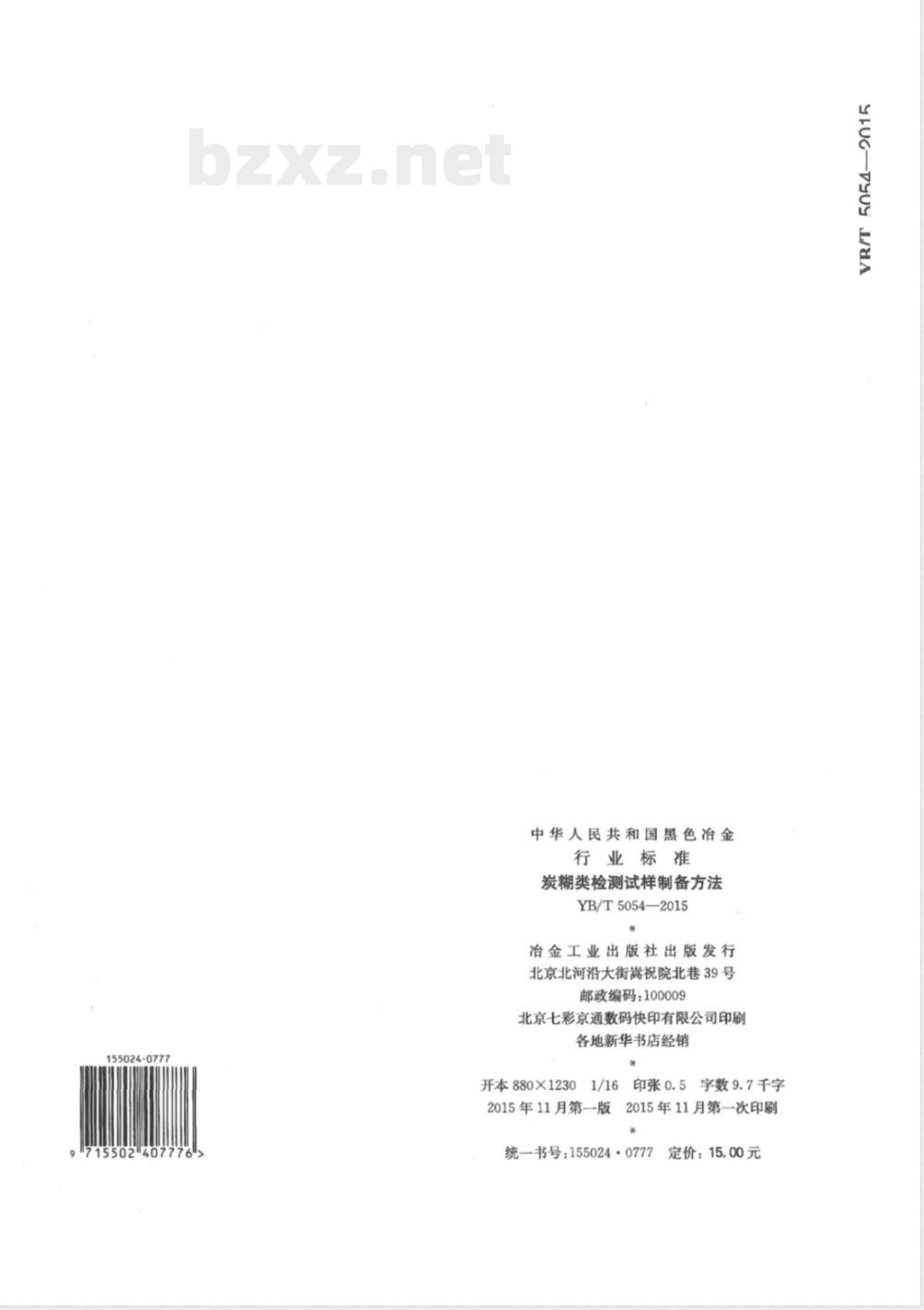

中华人民共和国黑色冶金
行业标准
炭糊类检测试样制备方法bzxZ.net
YB/T5054—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×1230
2015年11月第一版
印张0.5
字数9.7千字
2015年11月第一次印刷
统一书号：155024·0777
定价：15.00元
