【其他行业标准】 超高功率石墨电极

ICS29.050
中华人民共和国黑色冶金行业标准YB/T4090—2015
代替YB/T4090—2000
超高功率石墨电极
Ultra high power graphite electrode2015-07-14 发布
中华人民共和国工业和信息化部2016-01-01实施

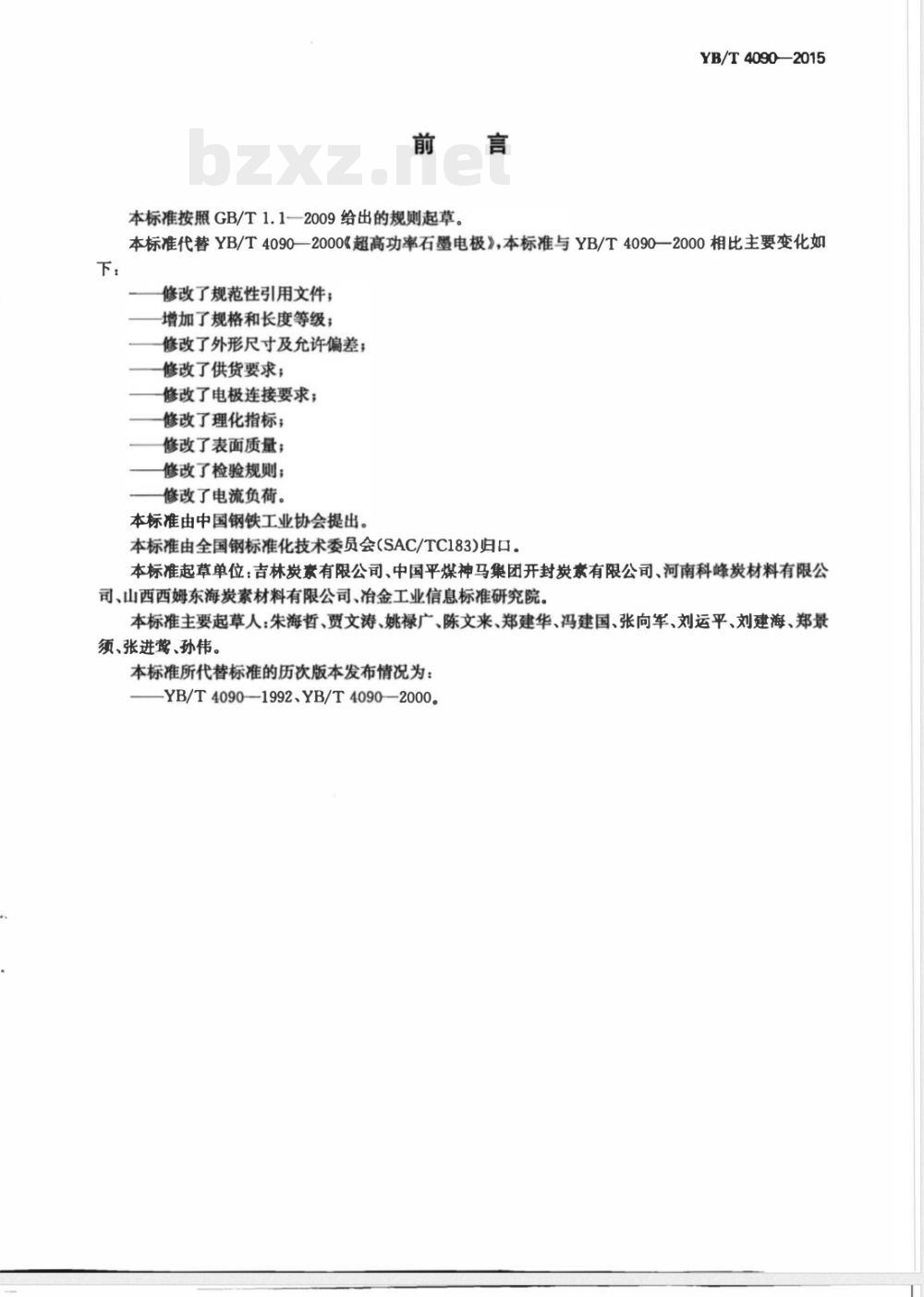

本标准按照GB/T1.1一2009给出的规则起草，YB/T4090—2015
本标准代替YB/T4090—2000《超高功率石墨电极》，本标准与YB/T4090—2000相比主要变化如修改了规范性引用文件；
增加了规格和长度等级；
修改了外形尺寸及允许偏差；
修改了供货要求；
修改了电极连接要求；
修改了理化指标；
修改了表面质量；
修改了检验规则；
修改了电流负荷。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：吉林炭豪有限公司、中国平煤神马集团开封炭索有限公司、河南科峰炭材料有限公司、山西西姆东海炭素材料有限公司、冶金工业信息标准研究院。本标准主要起草人：朱海哲、贾文涛、姚禄广、陈文来、郑建华、冯建国、张向军、刘运平、刘建海、郑景须、张进莺、孙伟。
本标准所代替标准的历次版本发布情况为：-YB/T4090—1992、YB/T4090—2000。1范围
超高功率石黑电极
YB/T 4090—2015

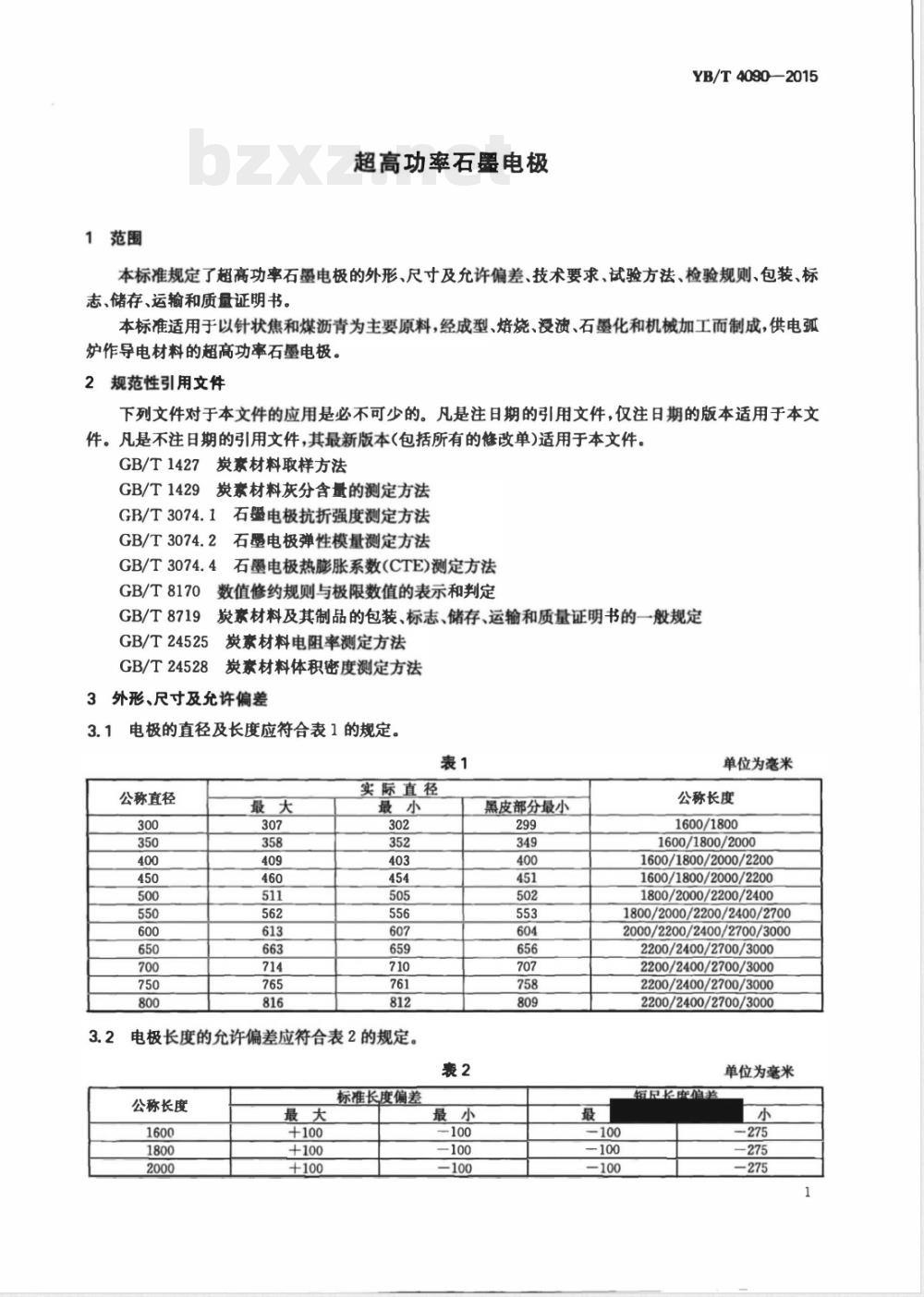

本标准规定了超高功率石墨电极的外形、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、储存、运输和质量证明书。本标准适用于以针状焦和煤沥青为主要原料，经成型、焙烧、浸溃、石墨化和机械加工而制成，供电弧炉作导电材料的超高功率石墨电极。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1427炭素材料取样方法
炭素材料灰分含量的测定方法
GB/T1429
GB/T3074.1石墨电极抗折强度测定方法GB/T3074.2石墨电极弹性模量测定方法GB/T3074.4石墨电极热膨胀系数(CTE)测定方法数值修约规则与极限数值的表示和判定GB/T8170
GB/T8719
GB/T24525
GB/T24528
炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定炭素材料电阻率测定方法
炭素材料体积密度测定方法
3外形、尺寸及允许偏差
电极的直径及长度应符合表1的规定。表1
公称直径
实际直径
电极长度的允许偏差应符合表2的规定。表2
公称长度
标准长度偏差
黑皮部分最小
单位为毫米
公称长度
1600/1800
1600/1800/2000
1600/1800/2000/2200
1600/1800/2000/2200
1800/2000/2200/2400
1800/2000/2200/2400/2700
2000/2200/2400/2700/3000
2200/2400/2700/3000
2200/2400/2700/3000
2200/2400/2700/3000
2200/2400/2700/3000
单位为毫米
—275
YB/T 4090—2015
185529%
电极接头的形状、尺寸

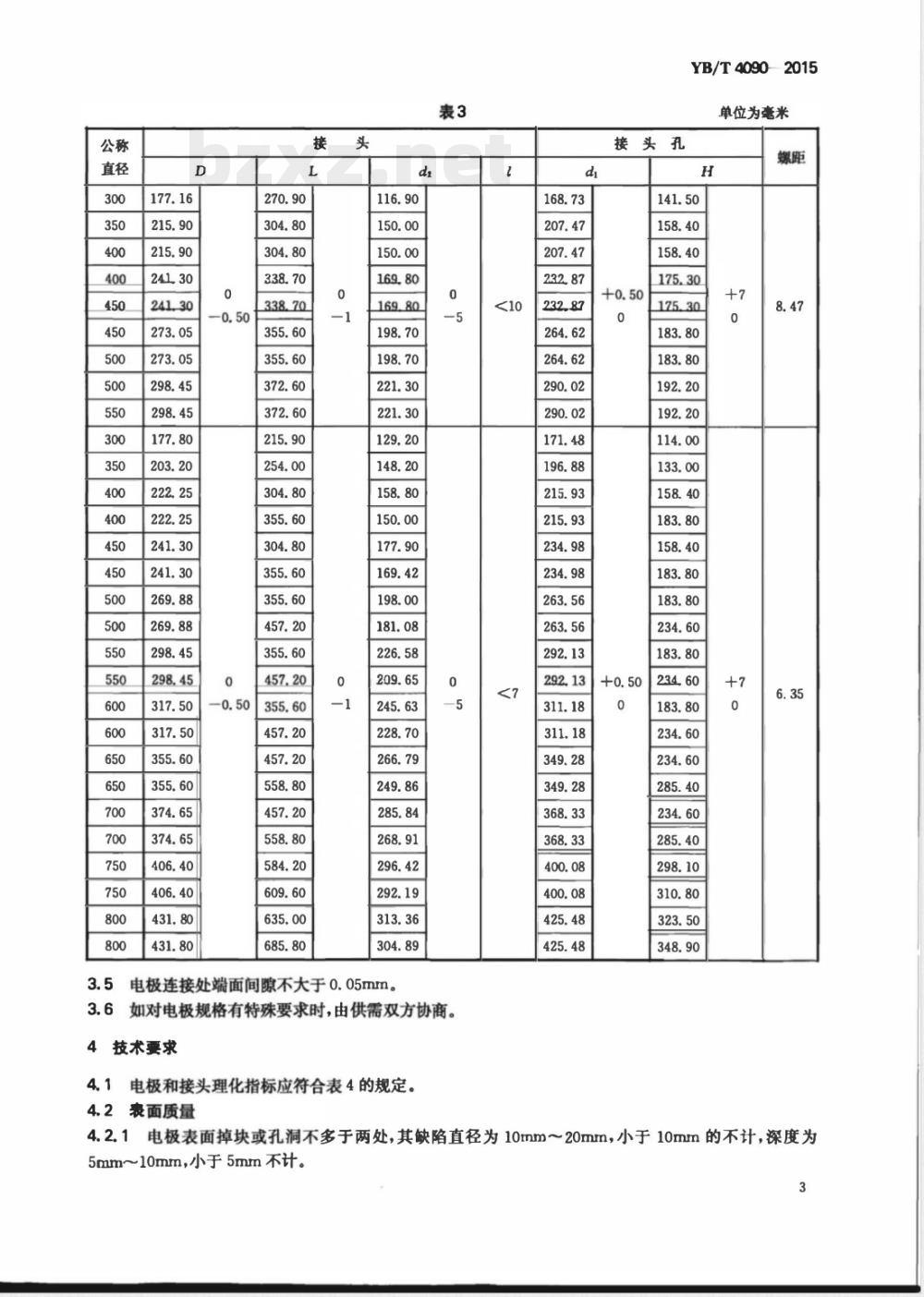

5电极连接处端面间隙不大于0.05mm。表3
3.6如对电极规格有特殊要求时，由供需双方协商。4技术要求
4.1电极和接头理化指标应符合表4的规定。4.2表面质量
接头孔
YB/T40902015
单位为毫米
4.2.1电极表面掉块或孔洞不多于两处，其缺陷直径为10mm～20mm，小于10mm的不计，深度为5mm~10mm，小于5mm不计。
YB/T4090—2015
电阻率/un·m
抗折强度/MPs
弹性模量/GPa
体积密度/（g/cm）
热膨胀系数/(10-/C)
(室温～600℃）
灰分/%
注：灰分为参考指标。
不大于
不小于
不大于
不小于
不大于
不大于www.bzxz.net
300~400
公称直径/mm
450~500
接头、接头孔及距孔底100mm以内的电极表面，不允许有孔洞和裂纹。4.2.2
4.2.3接头和接头孔螺纹的掉块，不多于-处，长度不大于30mm。4.2.4电极表面不允许有裂纹。
550~650
700~800
4.2.5电极表面的黑皮面积：宽度小于电极周长的十分之一，长度小于电极长度的三分之一。直径550mm～800mm的电极不允许有黑皮。5试验方法
电阻率的测定按GB/T24525的规定进行。5.1
5.1.1电极加工后在现场逐根测定。5.1.2接头石墨化后在现场逐根测定。5.2抗折强度的测定按GB/T3074.1的规定进行。5.3弹性模量的测定按GB/T3074.2的规定进行。5.4体积密度的测定按GB/T24528的规定进行。5.5热膨胀系数的测定按GB/T3074.4的规定进行。5.6灰分含量的测定按GB/T1429的规定进行。5.7电极连接处端面间隙的测定使用塞尺。6检验规则
6.1电极的质量检查，由供方质量监督检验部门进行，需方可根据本标准的规定进行验收。6.2取样方法按GB/T1427的规定进行。6.3热膨胀系数(CTE)的批量及每批应取样数量：6.3.1相同品种、相同规格的电极和接头，每月至少测定一次。6.3.2每次测定不少于2个试样。6.4数值修约按GB/T8170的规定进行。7包装、标志、储存、运输和质量证明书7.1成品电极与接头孔底相对应的电极表面上标出安全线。7.2电极和接头的包装、标志、储存、运输和质量证明书按GB/T8719的规定进行。4
附录A
(资料性附录
超高功率石墨电极的电流负荷
超高功率石墨电极的电流负荷建议按表A1。表A1
公称直径/mm
允许电流负荷/A
15000~22000
20000~30000
25000~40000
32000~45000
38000~55000
45000~65000
50000~75000
60000~85000
70000~120000
YB/T 4090—2015
电流密度/(A/cm）
18～30
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
