【其他行业标准】 镁质、镁铝质、镁铬质耐火泥浆

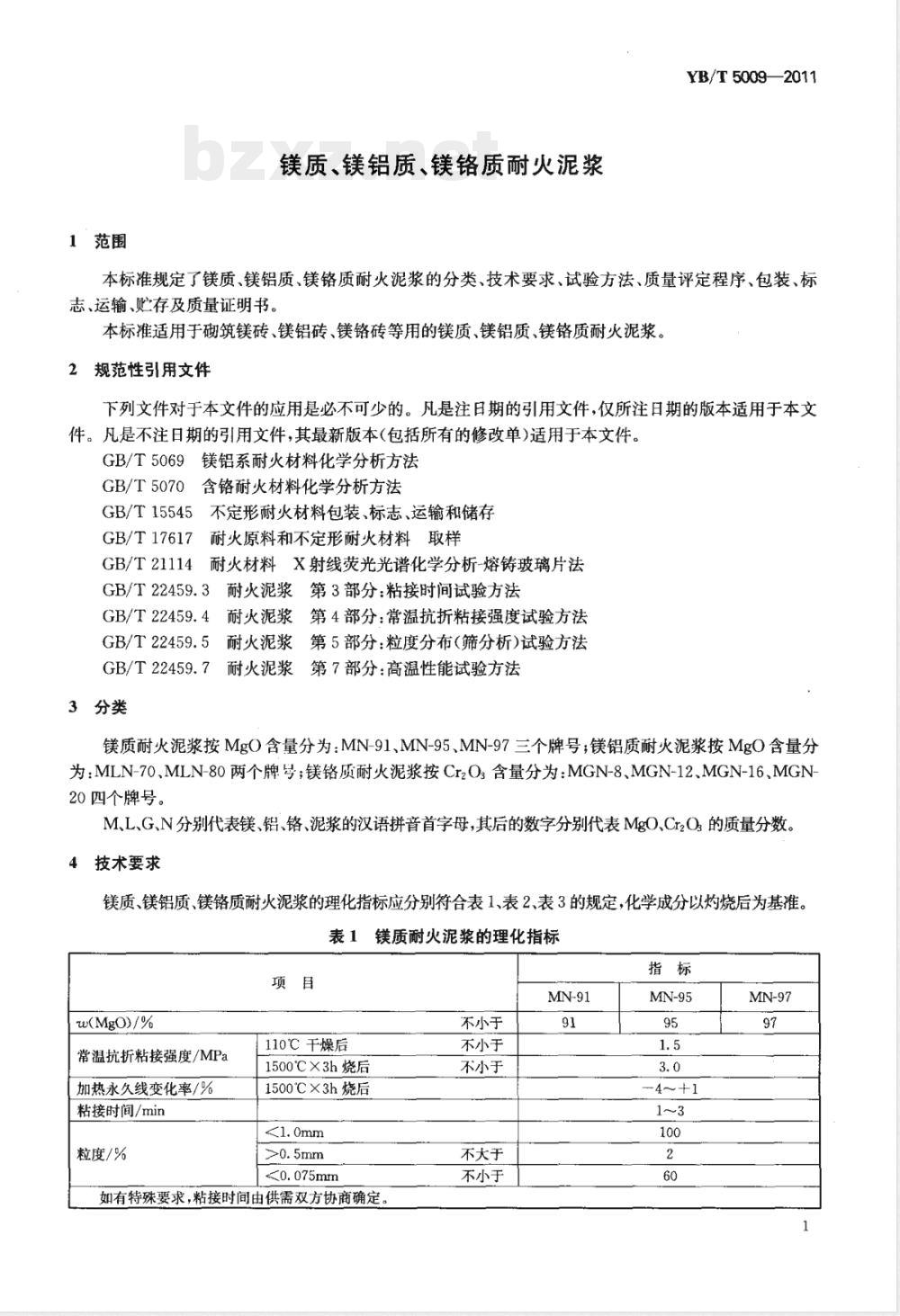

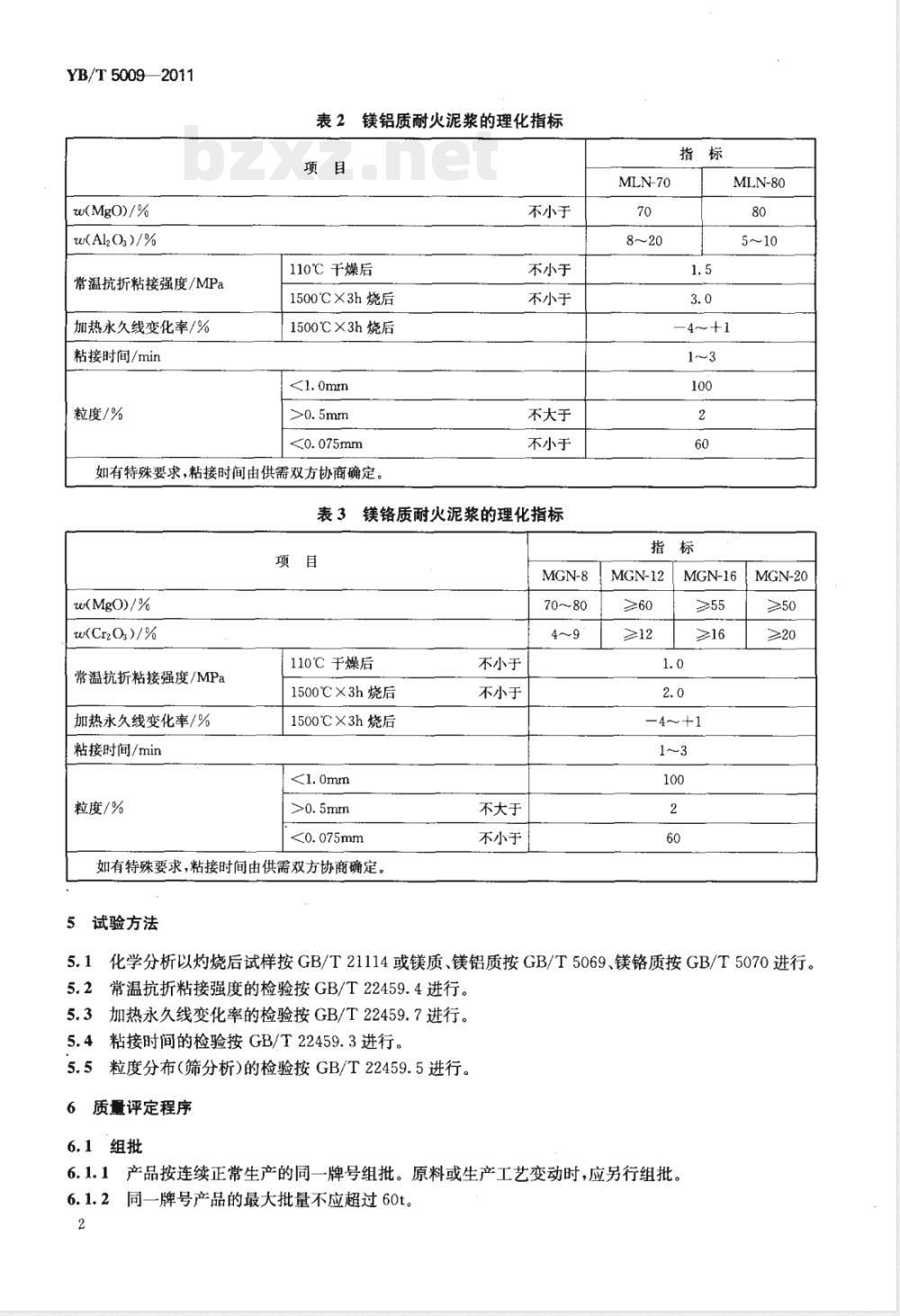

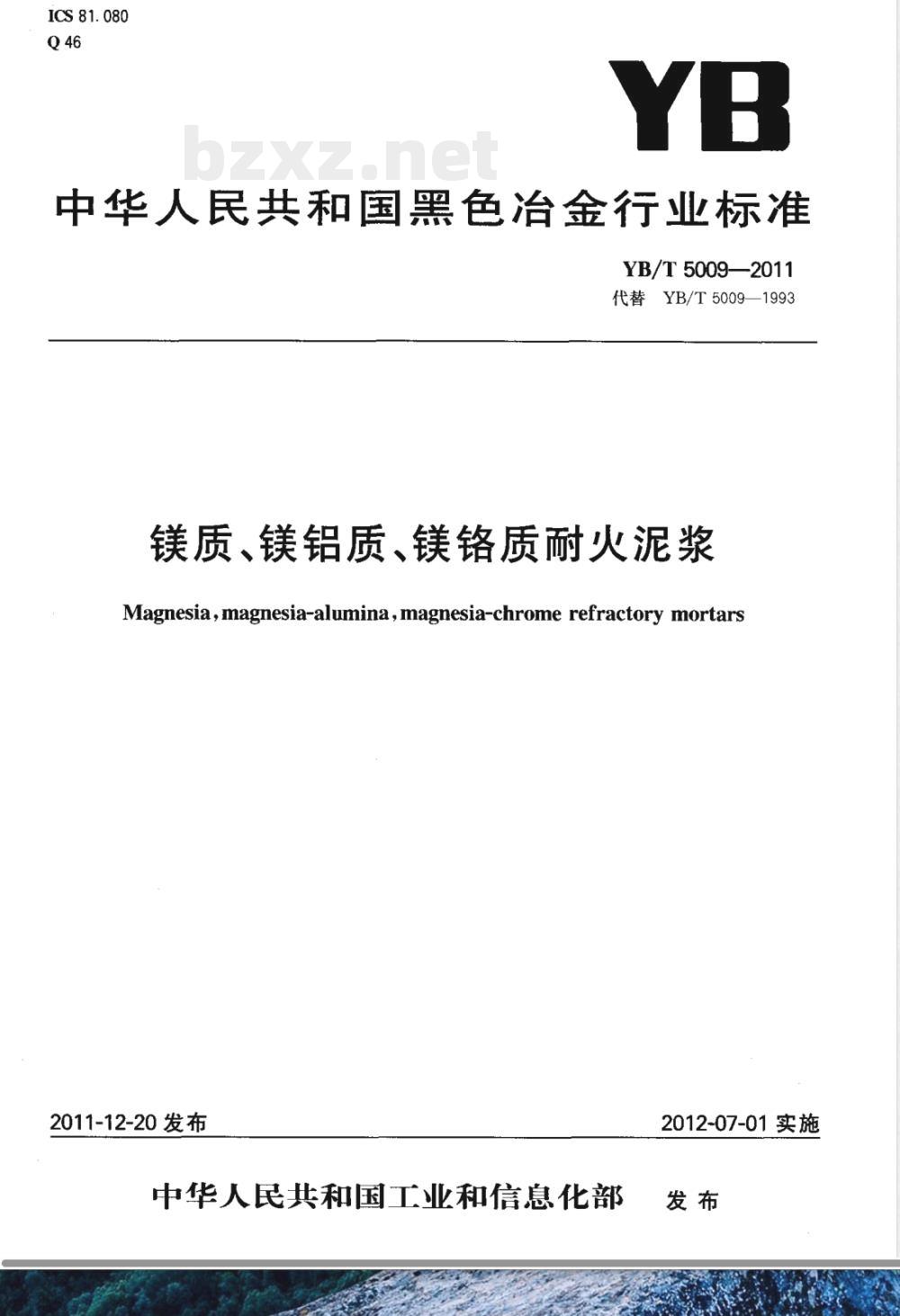

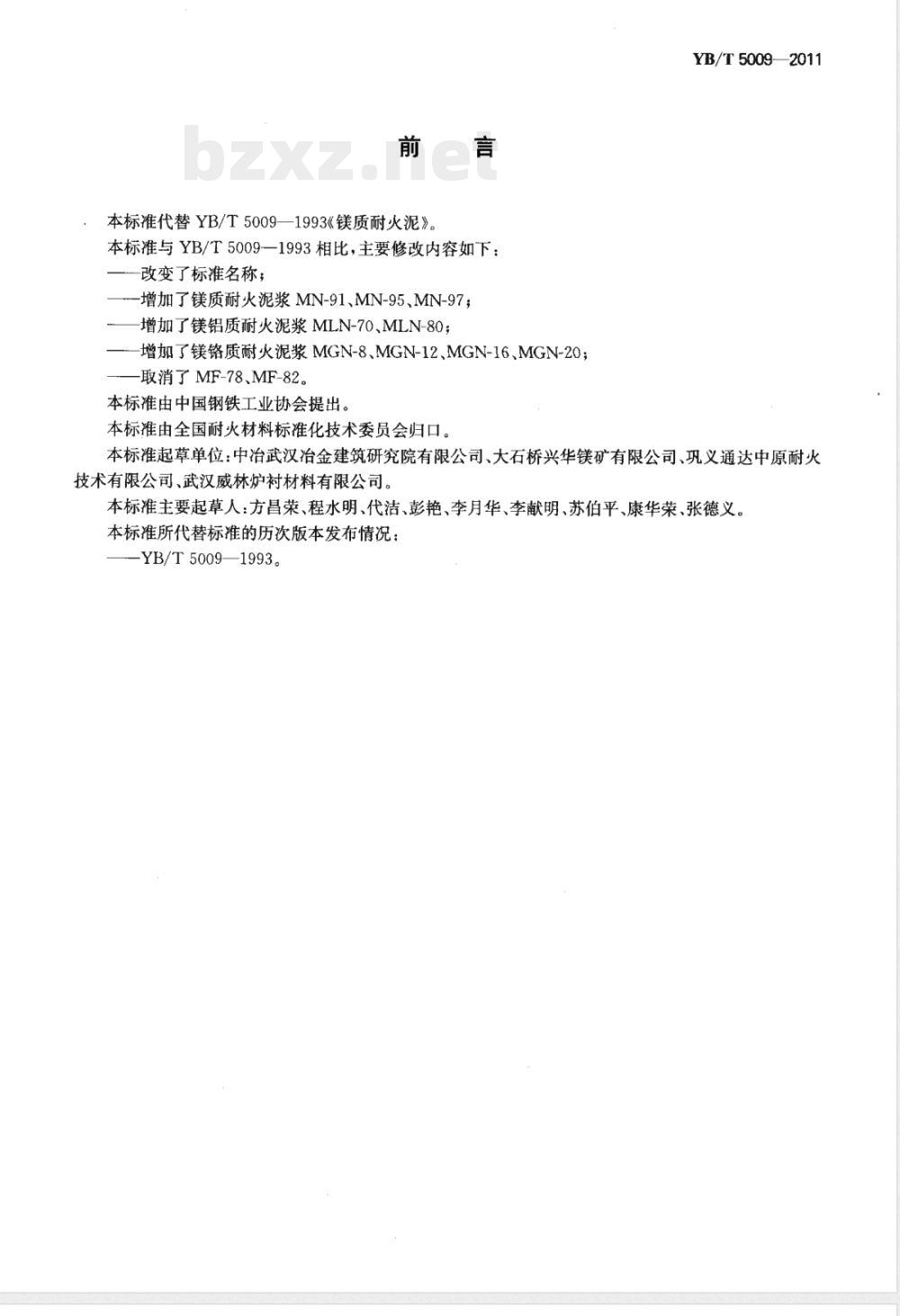

ICS 81.080 Q46 YB 中华人民共和国黑色冶金行业标准 YB/T 5009-2011 代替 YB/T 5009-1993 镁质、镁铝质、镁铬质耐火泥浆 Magnesia, magnesia-alumina, magnesia-chrome refractory mortars 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部 发布 前言 本标准代替 YB/T 5009-1993《镁质耐火泥》。与 YB/T 5009-1993 相比，主要修改内容如下： 1 改变了标准名称； 2 增加了镁质耐火泥浆 MN-91、MN-95、MN-97； 3 增加了镁铝质耐火泥浆 MLN-70、MLN-80； 4 增加了镁铬质耐火泥浆 MGN-8、MGN-12、MGN-16、MGN-20； 5 取消了 MF-78、MF-82。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会归口。 本标准起草单位：中冶武汉冶金建筑研究院有限公司、大石桥兴华镁矿有限公司、巩义通达中原耐火技术有限公司、武汉威林炉衬材料有限公司。 本标准主要起草人：方昌荣、程水明、代洁、彭艳、李月华、李献明、苏伯平、康华荣、张德义。 本标准所代替标准历次版本：YB/T 5009-1993。 1 范围 本标准规定了镁质、镁铝质、镁铬质耐火泥浆的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、贮存及质量证明书。 本标准适用于砌筑镁砖、镁铝砖、镁铬砖等用的镁质、镁铝质、镁铬质耐火泥浆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 5069 镁铝系耐火材料化学分析方法 GB/T 5070 含铬耐火材料化学分析方法 GB/T 15545 不定形耐火材料包装、标志、运输和储存 GB/T 17617 耐火原料和不定形耐火材料取样 GB/T 21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 GB/T 22459.3 耐火泥浆第3部分：粘接时间试验方法 GB/T 22459.4 耐火泥浆第4部分：常温抗折粘接强度试验方法 GB/T 22459.5 耐火泥浆第5部分：粒度分布（筛分析）试验方法 GB/T 22459.7 耐火泥浆第7部分：高温性能试验方法 3 分类 镁质耐火泥浆按 MgO 含量分为：MN-91、MN-95、MN-97 三个牌号。 镁铝质耐火泥浆按 MgO 含量分为：MLN-70、MLN-80 两个牌号。 镁铬质耐火泥浆按 Cr2O 含量分为：MGN-8、MGN-12、MGN-16、MGN-20 四个牌号。 其中 M、L、G、N 分别代表镁、铝、铬、泥浆的汉语拼音首字母，后续数字代表 MgO 或 Cr2O 的质量分数。 4 技术要求 镁质、镁铝质、镁铬质耐火泥浆的理化指标如下： 4.1 镁质耐火泥浆（MN） MN-91 / MN-95 / MN-97 主要指标包括：MgO含量、常温抗折粘接强度、加热永久线变化率、粘接时间及粒度分布等。 典型要求： - MgO含量分别约为91、95、97 - 常温抗折粘接强度不小于规定值（不同牌号不同） - 加热永久线变化率约为 -4%～+1% - 粘接时间一般为1～3 min（特殊要求可协商） - 粒度结构满足 <1.0mm、>0.5mm、<0.075mm 等分布要求 4.2 镁铝质耐火泥浆（MLN） MLN-70 / MLN-80 主要指标包括 MgO、Al2O 含量及相关物理性能： - MLN-70：MgO约70 - MLN-80：MgO约80 - 常温抗折粘接强度、加热永久线变化率及粒度满足规定范围 - 粘接时间可由供需双方协商确定 4.3 镁铬质耐火泥浆（MGN） MGN-8 / MGN-12 / MGN-16 / MGN-20 主要指标包括 MgO、Cr2O 含量及性能要求： - 按Cr2O含量分级 - 常温抗折粘接强度、加热永久线变化率、粘接时间及粒度符合标准要求 - 粘接时间可协商确定 注：表格中MGN-12等部分数据在原文中存在缺失或不完整记录。
