【其他行业标准】 浸渍石墨电极

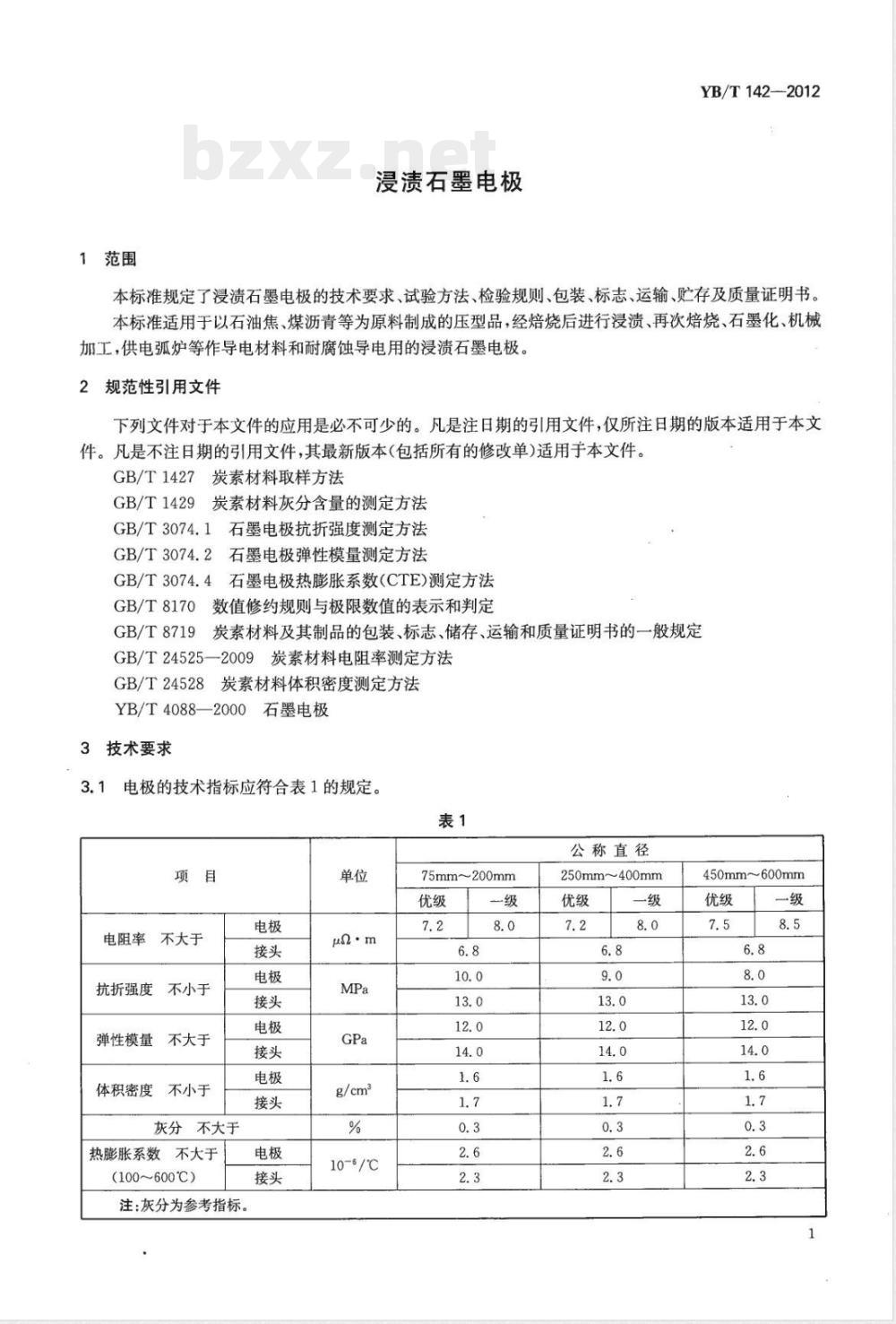

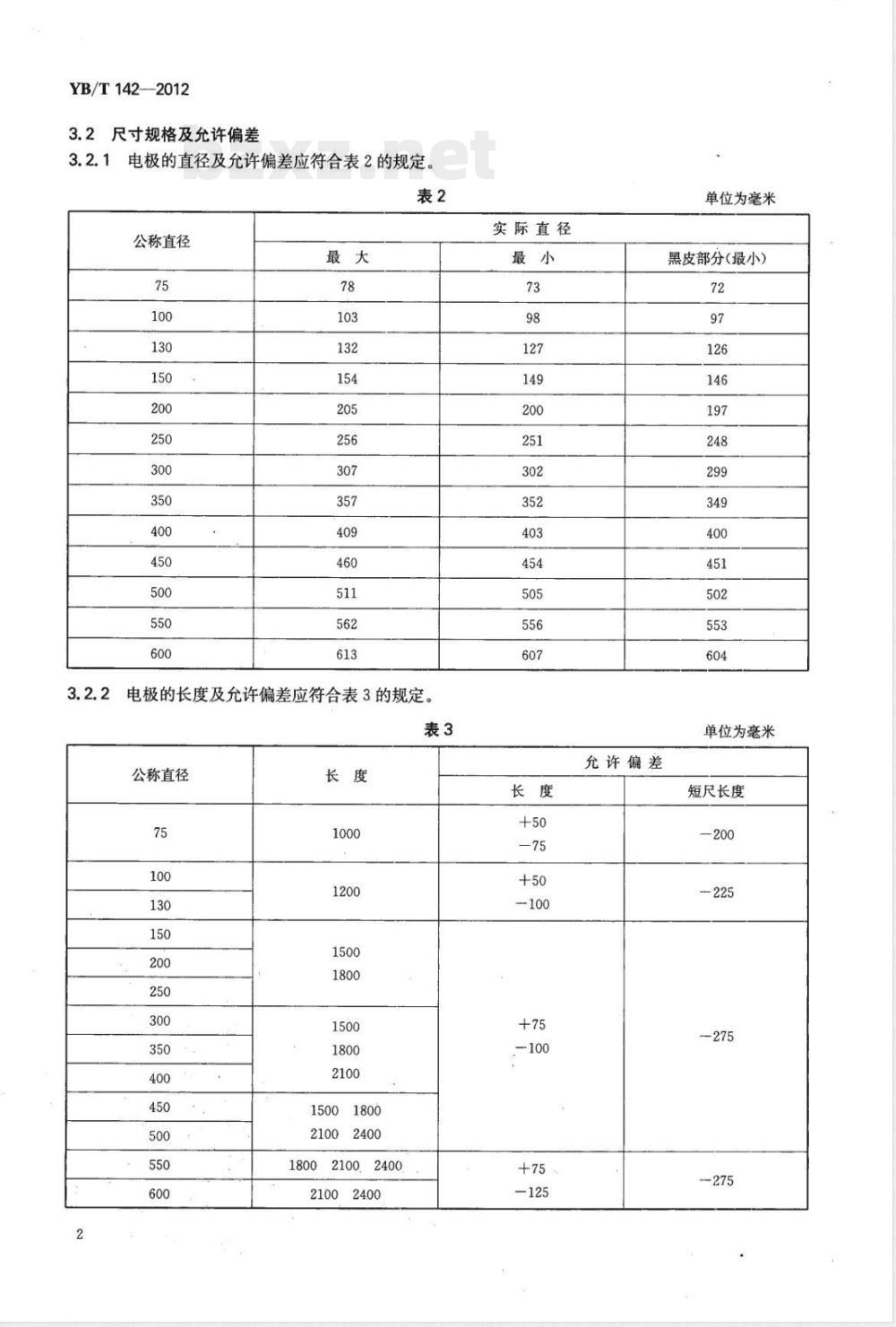

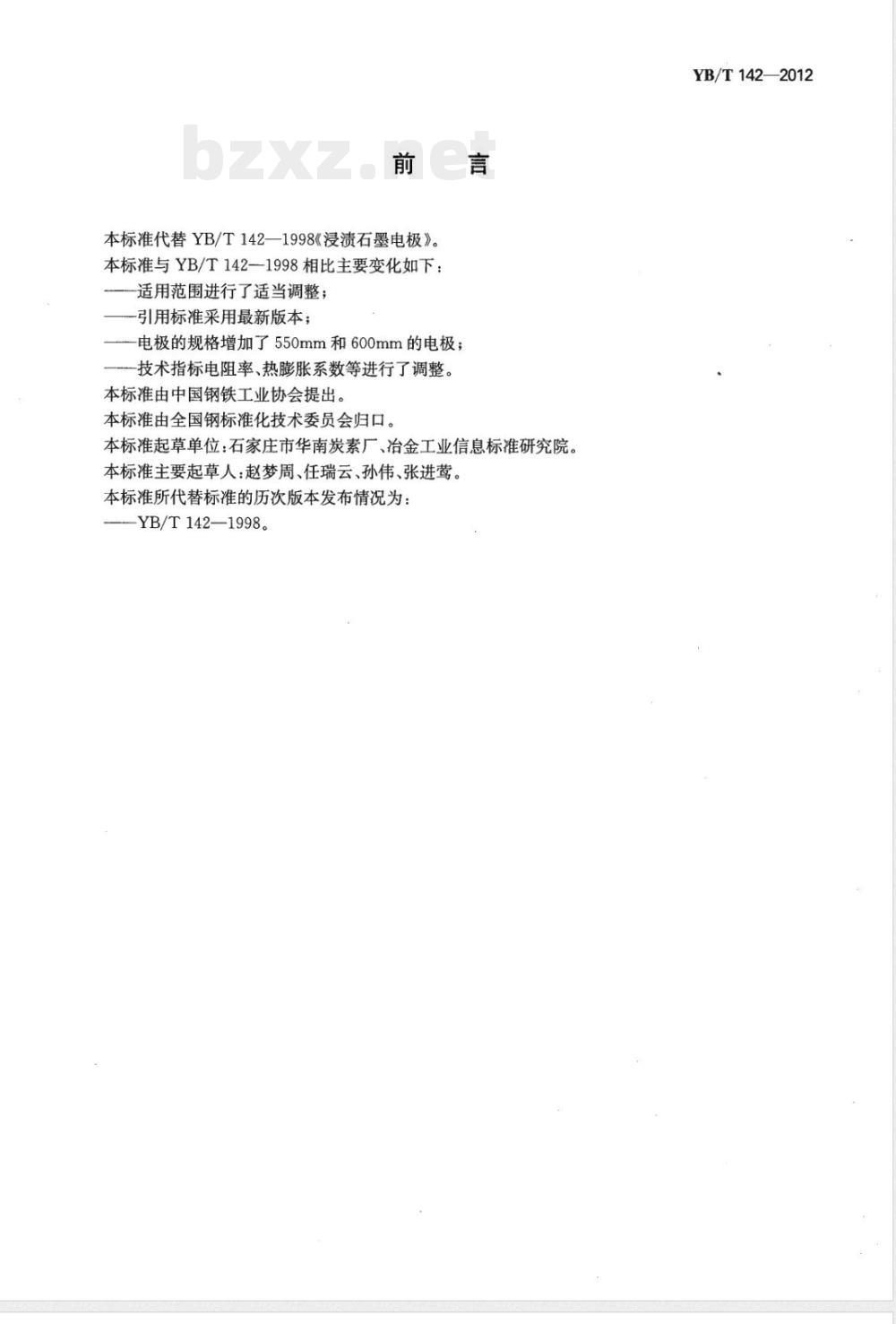

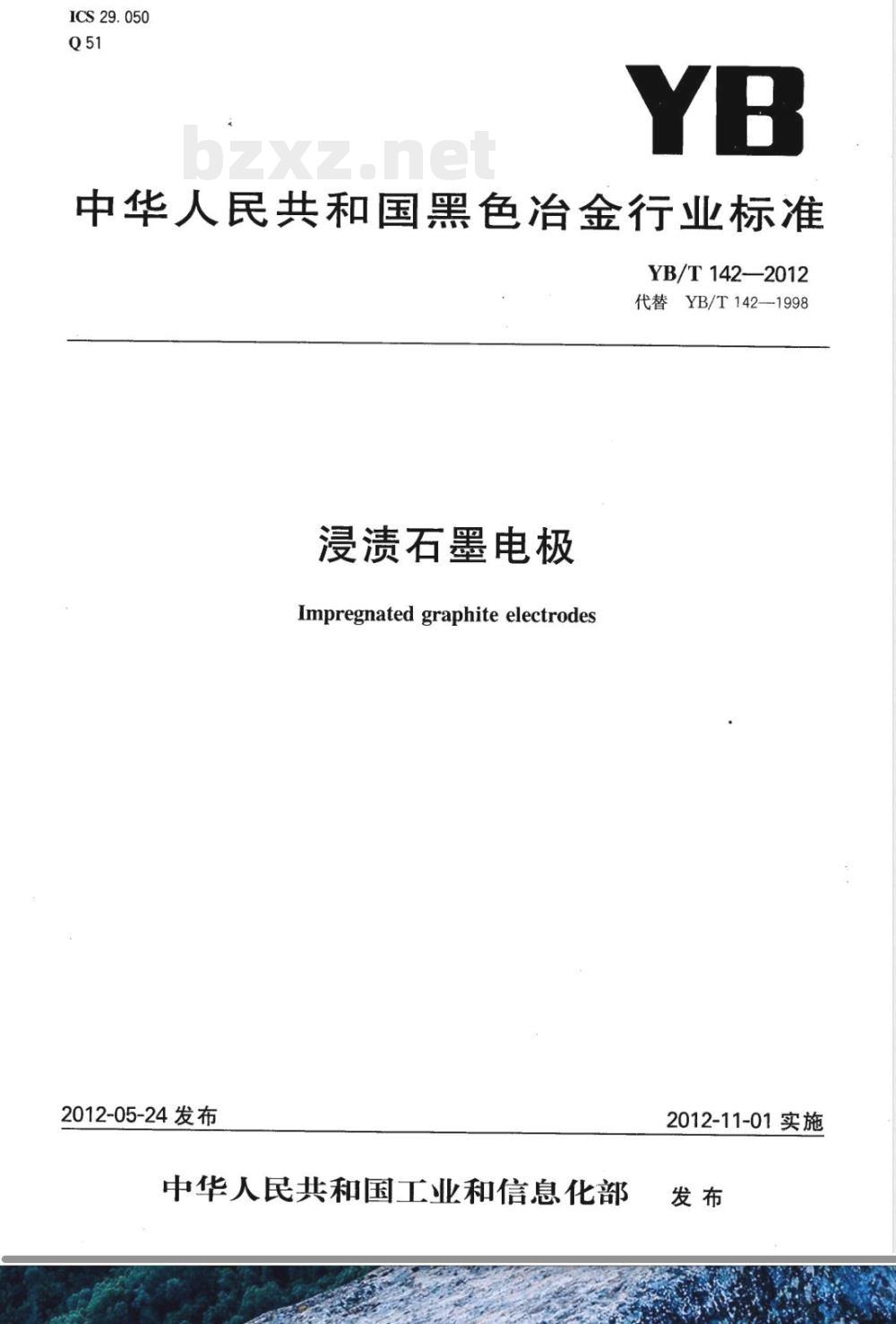

ICS 29.050 Q51 YB 中华人民共和国黑色冶金行业标准 YB/T 142-2012 代替 YB/T 142-1998 浸渍石墨电极 Impregnated graphite electrodes 发布日期：2012-05-24 实施日期：2012-11-01 中华人民共和国工业和信息化部 发布 前言 本标准代替 YB/T 142-1998《浸渍石墨电极》。与 YB/T 142-1998 相比，主要变化如下： 1 适用范围进行了适当调整； 2 引用标准采用最新版本； 3 电极规格增加550mm和600mm； 4 技术指标中电阻率、热膨胀系数等进行了调整。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：石家庄市华南炭素厂、冶金工业信息标准研究院。 本标准主要起草人：赵梦周、任瑞云、孙伟、张进莺。 本标准所代替标准的历次版本发布情况：YB/T 142-1998。 1 范围 本标准规定了浸渍石墨电极的技术要求、试验方法、检验规则、包装、标志、运输、贮存及质量证明书。 本标准适用于以石油焦、煤沥青等为原料制成的压型品，经焙烧后进行浸渍、再次焙烧、石墨化、机械加工而成的石墨电极，供电弧炉等作为导电材料及耐腐蚀导电用途。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1427 炭素材料取样方法 GB/T 1429 炭素材料灰分含量测定方法 GB/T 3074.1 石墨电极抗折强度测定方法 GB/T 3074.2 石墨电极弹性模量测定方法 GB/T 3074.4 石墨电极热膨胀系数（CTE）测定方法 GB/T 8170 数值修约规则与极限数值表示和判定 GB/T 8719 炭素材料及其制品包装、标志、储存、运输和质量证明书的一般规定 GB/T 24525 炭素材料电阻率测定方法 GB/T 24528 炭素材料体积密度测定方法 YB/T 4088-2000 石墨电极 3 技术要求 3.1 电极技术指标应符合表1规定。 表1 技术指标 公称直径：75~200mm、250~400mm、450~600mm 主要指标包括： 电阻率、抗折强度、弹性模量、体积密度、灰分、热膨胀系数（100~600℃）等。 其中灰分为参考指标。 不同规格对应优级与一级指标控制范围如下： - 电阻率（电极/接头）：优级约7.2~6.8，一级约8.0~8.5（随规格变化） - 抗折强度、电极接头强度等按不同等级控制 - 弹性模量、体积密度、灰分及热膨胀系数均有分级要求 3.2 尺寸规格及允许偏差 3.2.1 电极直径及允许偏差 公称直径范围：75、100、130、150、200、250、300、350、400、450、500、550、600（mm） 实际直径允许偏差范围约为公称值±若干毫米，具体如下： 75：72~78 100：97~103 150：146~154 200：197~205 300：299~307 400：400~409 600：604~613 3.2.2 电极长度及允许偏差 公称长度：1000、1200、1500、1800、2100、2400（mm）等组合规格 允许偏差： - 小规格：+50 / -75 - 中等规格：+75 / -100 - 大规格：+75 / -125 3.2.3 供货要求 供货中每批允许短尺电极不超过15
