【其他行业标准】 石英砂中二氧化硅含量测定方法

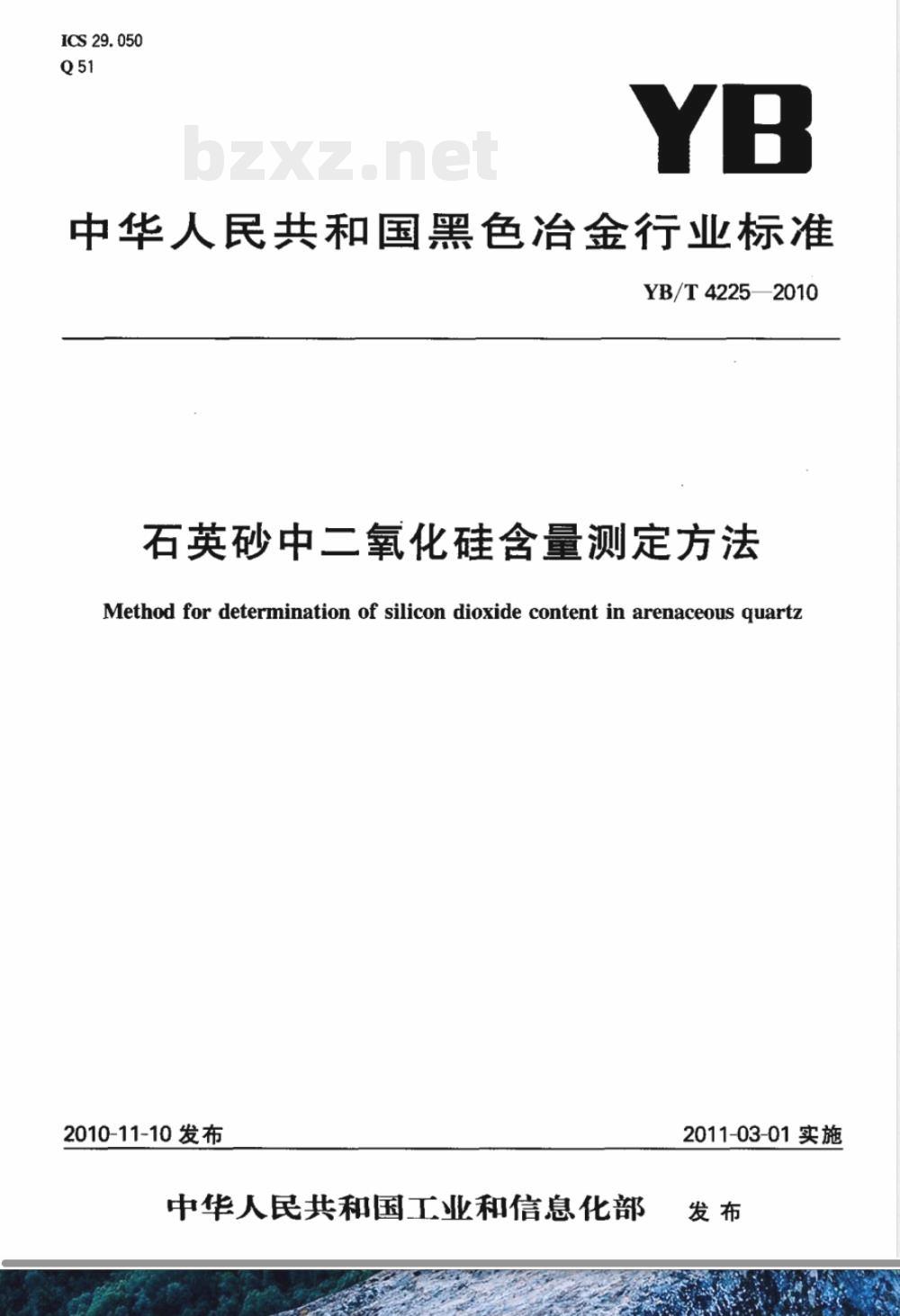

ICS29. 050
中华人民共和国黑色治金行业标准YB/T4225—2010
石英砂中二氧化硅含量测定方法Method for determination of silicon dioxide content in arenaceous guartz2010-11-10 发布
中华人民共和国工业和信息化部2011-03-01实施

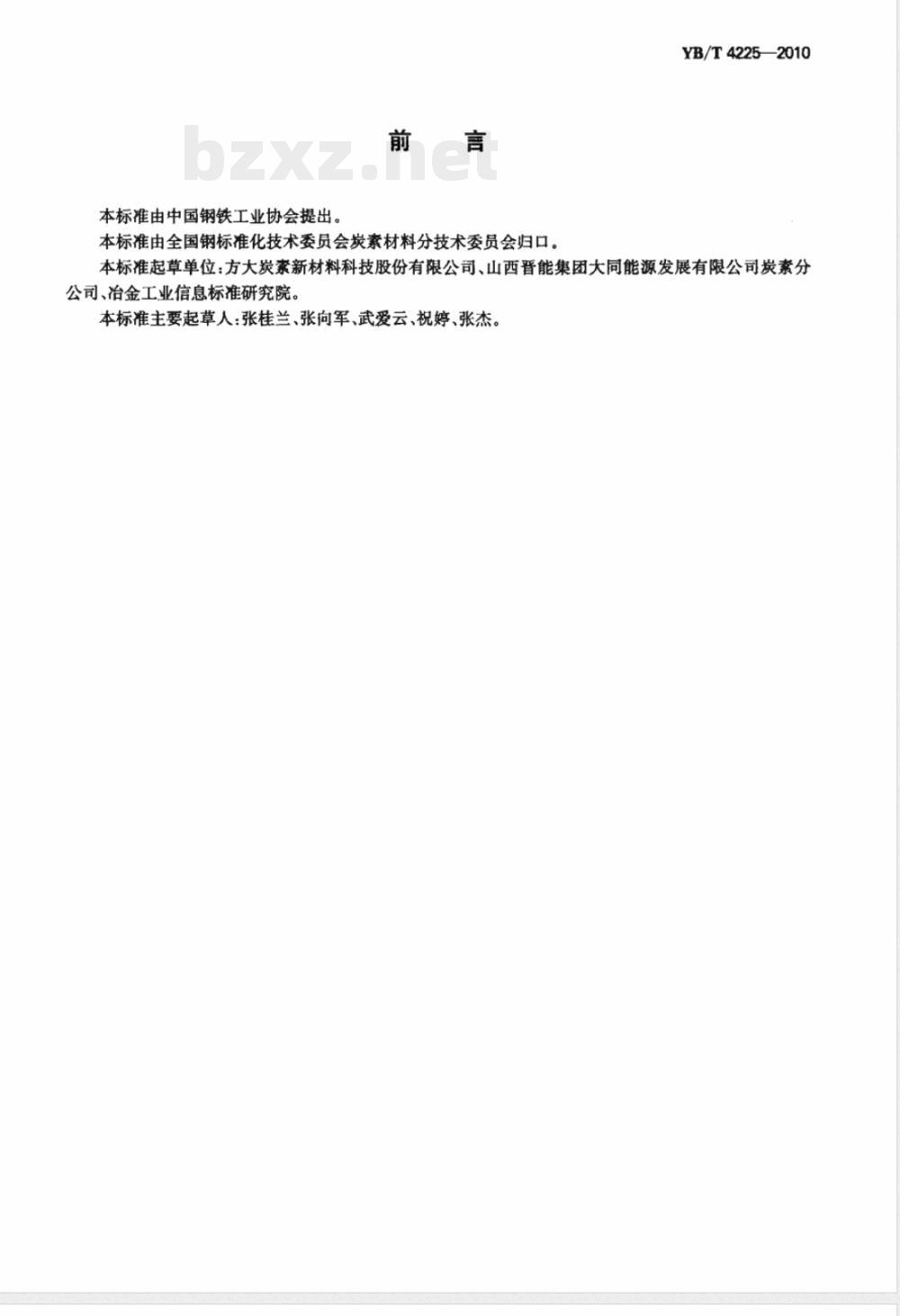

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会炭素材料分技术委员会归口。YB/T4225—2010
本标准起草单位：方大炭索新材料科技股份有限公司、山西晋能集团大同能源发展有限公司炭素分公司、冶金工业信息标准研究院。本标准主要起草人：张桂兰、张向军、武爱云、祝婷、张杰。1范围
石英砂中二氧化硅含测定方法
YB/T4225—2010
本标准规定了石英砂中二氧化硅含量的测定原理、仪器设备、试样要求、试验步骤、试验结果。本标准适用于炭素生产用石英砂中二氧化硅含量测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定。3原理
用氢氟酸、硝酸分解试样，硫酸冒烟驱除硅、氟，于高温中灼烧至恒重，按氢氟酸处理前后的质量之差求得二氧化硅含量。其化学反应如下：SiOz+4HFSiF+2H20
4仪器
4.1天平，感量0.1mg。
4.2铂金，30mL。免费标准下载网bzxz
4.3自动控温干燥箱。
4.4马弗炉：最高使用温度不小于1000℃，且能自动控温。5试剂
5.1硝酸，p:1.40g/cm，分析纯。5.2硫酸（1：3），硫酸为分析纯。5.3氢氟酸40%，分析纯。
6试样的制备
将样品放入（120℃士5℃）的烘箱中烘干2h取出冷却，用四分法分取50g～60g试样，研磨机粉碎至粒度小于150μm后，将制好的试样装人试样袋中置于干燥器中备用。7试验步骤
7.1试料量
称取试样0.5g，精确至土0.0001g7.2测定
7.2.1将试样置于预先已恒重的铂金埚（4.2)中，在120℃士5℃C烘30min后取出，置于干燥器中冷却至室温，称质量m1。
7.2.2将埚置于通风橱内，沿壁缓缓加入5mL硝酸(5.1)，滴加3滴～4滴（约1mL)硫酸（5.2），逐渐加人5mL10mL氢氟酸（5.3），置于低温电炉上，加热使试样完全分解。1
YB/T4225--2010
7.2.3若试样未溶消，继续加5mL～10mL氢氟酸(5.3)和3mL硝酸(5.1)处理，直至试液全部溶清为止。
7.2.4继续蒸发至冒尽硫酸烟取下。7.2.5将盛有残渣的埚置于850℃士10℃马弗炉中（4.4)灼烧30min，取出稍冷却后，放人干燥器中冷却至室温，称质量mz，然后再灼烧15min进行恒重，直至两次称量的质量差不大于0.5mg。8分析结果
8.1二氧化硅含量用质量分数SiO2计，数值以%表示，按下列公式计算；w(SiO,) = m) =m2 × 100
式中：
氢氟酸处理前铂金埚加试样质量，单位为克(g）；mz氢氟酸处理及灼烧后铂金埚加残渣质量，单位为克(g)mo
试样质量，单位为克(g)。
8.2计算结果应按GB/T8170修约至二位小数。9精密度
在相同测试条件下，平行样测试结果的重复性r见表1。表1
二氧化硅含量(质量分数)/%
10试验报告
试验报告包括下列内容：
a）委托单位及日期；
b）试样名称及编号；
c）试验结果；
d）试验单位；
e）试验人员。
重复性r/%
中华人民共和国黑色冶金
行业标准
石英砂中二氧化硅含量测定方法YB/T4225-2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×1230
1/16印张0.5
字数10千字
2011年2月第一版
2011年2月第一次印刷
统一书号：155024·329定价：10.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
