【其他行业标准】 温室气体玻璃采样瓶预处理和后处理方法

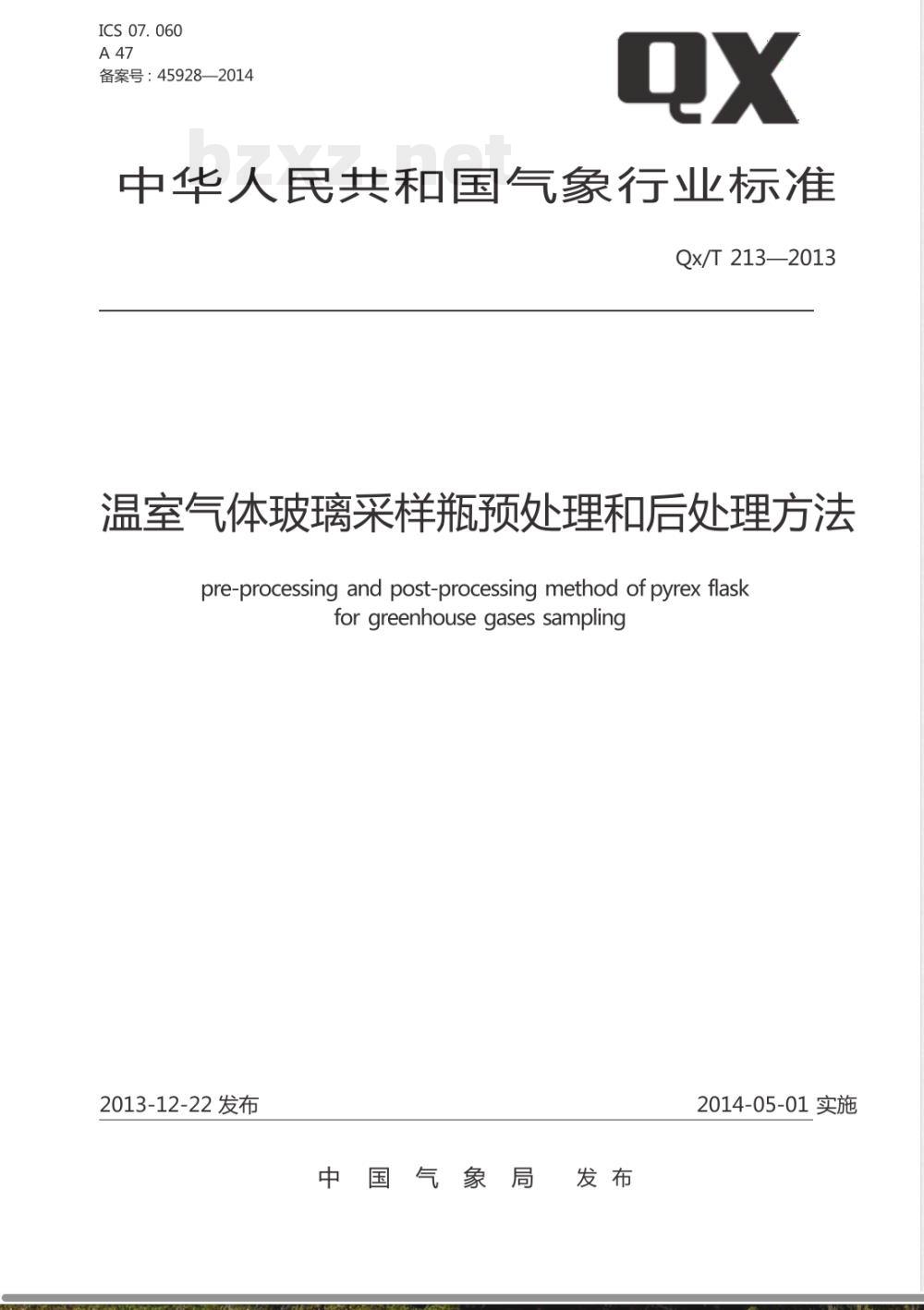

ICS 07.060
备案号：45928—2014
中华人民共和国气象行业标准
Qx/T 213—2013
温室气体玻璃采样瓶预处理和后处理方法pre-processing and post-processing method of pyrex flaskfor greenhouse gases sampling2013-12-22发布
中国气象局
2014-05-01 实施

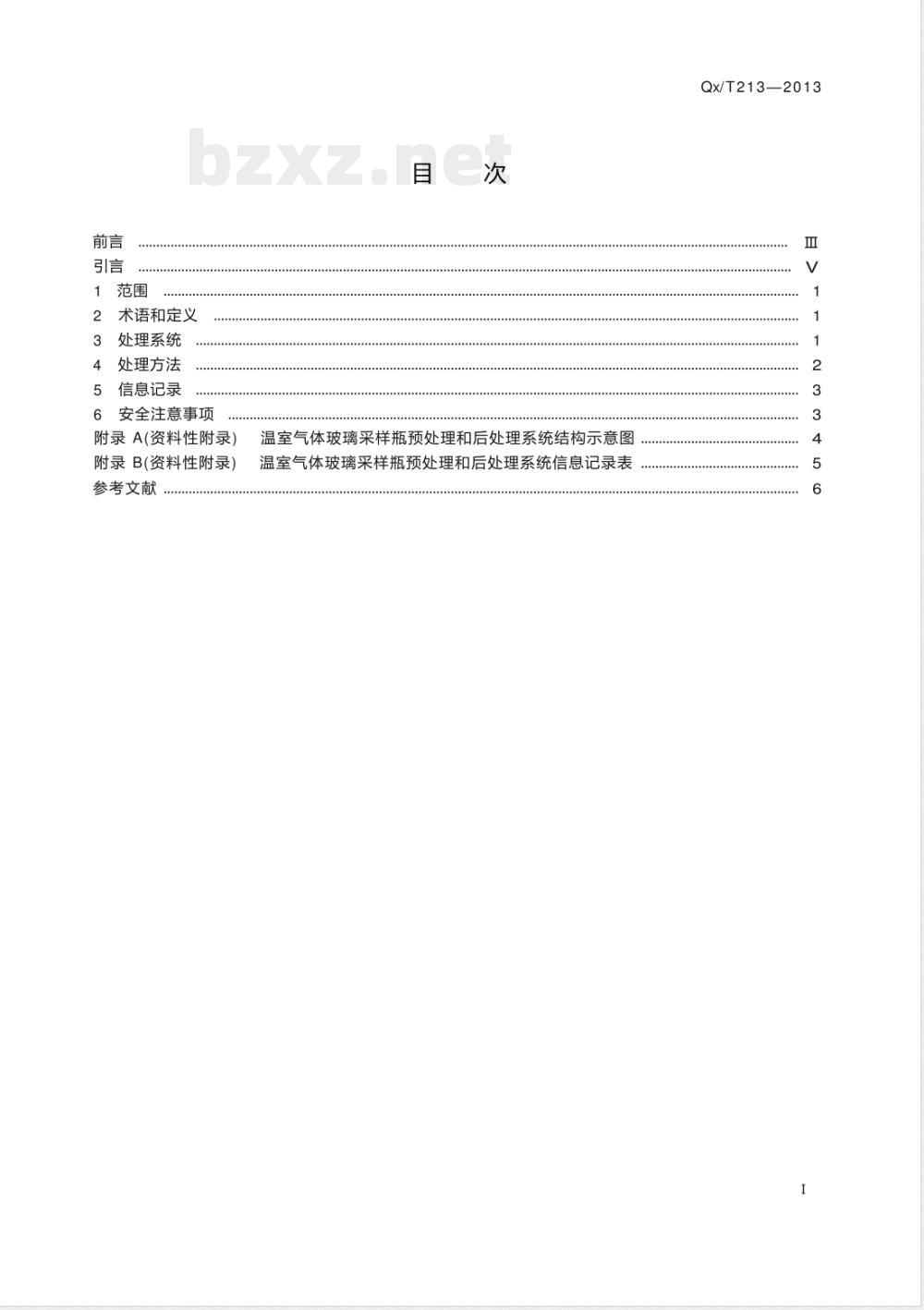

1范围
2术语和定义
处理系统
处理方法
信息记录
安全注意事项
附录A(资料性附录)
附录 B(资料性附录)
参考文献
......0.
温室气体玻璃采样瓶预处理和后处理系统结构示意图温室气体玻璃采样瓶预处理和后处理系统信息记录表Qx/T213—2013

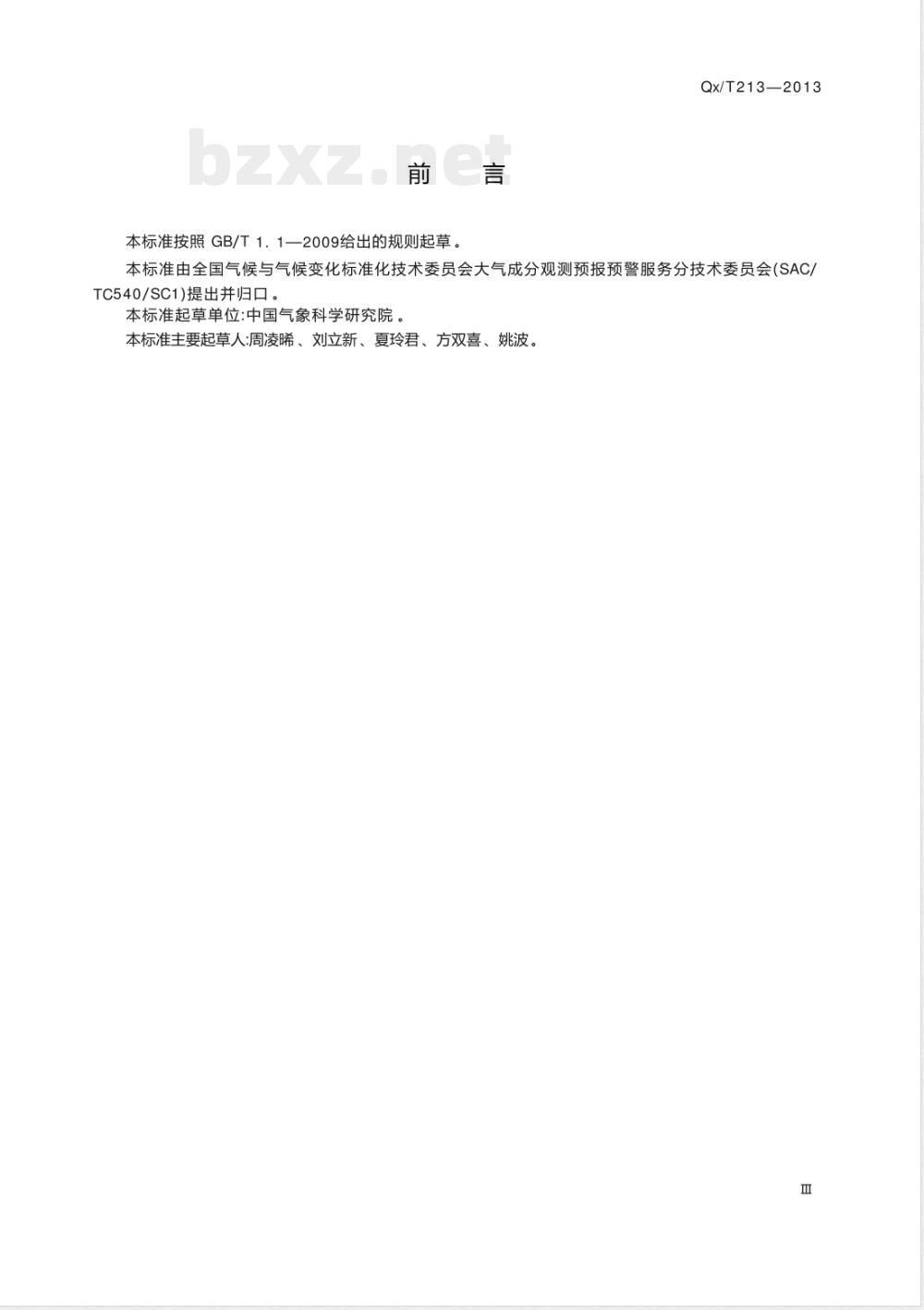

本标准按照GB/T1．1—2009给出的规则起草Qx/T213—2013
本标准由全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委员会(SAC/TC540/SC1)提出并归口。
本标准起草单位：中国气象科学研究院本标准主要起草人周凌晞、刘立新、夏玲君、方双喜、姚波。m
Qx/T2132013
玻璃采样瓶的预处理和后处理是温室气体采样、观测和分析过程中重要的质量保证和质量控制措施之一。为了规范温室气体玻璃采样瓶预处理和后处理方法，特编制本标准v
1范围
温室气体玻璃采样瓶预处理和后处理方法Qx/T213—2013
本标准规定了温室气体玻璃采样瓶预处理和后处理的处理系统、处理方法、信息记录和安全注意事项等。
本标准适用于温室气体采样分析时对玻璃采样瓶进行预处理和后处理2术语和定义
下列术语和定义适用于本文件。2. 1
温室气体greenhouse gas;GHG
大气中能够吸收红外辐射的气体成分，主要包括水汽H,O）、二氧化碳(CO2）、甲烷(CH。）、氧化亚氮(N2O）、六氟化硫(SF。）、氢氟碳化物(HFCs）、全氟化碳(PFCs)和臭氧(O)等。[QX/T125—2011,定义3.1]
瓶采样flask sampling
以硬质玻璃瓶为容器，采集特定时间段的大气样品，并在一定储运和保存时间内，能保持样品中温室气体成分和浓度不变的采样技术。[QX/T125—2011,定义5.1]
瓦samplingflask
采样瓶
材质为耐热玻璃，经超声清洗和高温灼烧等预处理的玻璃瓶。有较好的化学稳定性及气密性。[QX/T125—2011,定义7.3]
填充气fillinggas
用于充入采样瓶中的、以除去水汽及液态和固态颗粒的自然空气。2.5
玻璃采样瓶预处理flask pre-processing玻璃采样瓶首次使用前或受到污染后，为使其达到备用要求所采取的恒温热脱附处理过程。2.6
玻璃采样瓶后处理flaskpost-processing玻璃采样瓶完成每次采样分析后，为使其达到备用要求所采取的真空检测及充入填充气的处理过程。
3处理系统
3.1预处理系统
主要包括加热器、管路、机械泵、真空计等（参见附录A中图A.1）。具体技术要求如下1
Qx/T213—2013wwW.bzxz.Net
一加热器应保持60℃±0.5℃恒温加热一管路应为不锈钢材质，经过内抛光和钝化处理；一管路密闭时应抽真空至小于10pa。3.2后处理系统
主要包括管路、阀门、机械泵、分子泵、真空计、填充气、减压阀等(参见附录A中图A.2）。具体技术要求如下：
一机械泵的极限真空度应小于0.13pa；一管路应为不锈钢材质，经过内抛光和钝化处理；一管路中应配备能去除粒径大于7μm颗粒物的过滤网；一管路密闭时应抽真空至小于0.08pa。4处理方法
4．1预处理
预处理方法基本包括以下几个顺次步骤：检查加热器、机械泵、真空计等是否工作正常，检查密闭管路是否达到小于10pa的真空度a）
要求；
将玻璃采样瓶连入管路接口；
打开机械泵和真空计的电源开关，抽真空至管路真空度小于10pa后，打开采样瓶阀门d）
将加热器温度设置为60℃，保持恒温72h；e）
恒温加热时间结束后，顺次关闭采样瓶阀门、机械泵电源开关和真空计电源开关，待采样瓶降温至室温时，卸下并装入存储箱备用。4.2后处理
后处理方法基本包括以下几个顺次步骤：a)
检查机械泵、分子泵、真空计、减压阀等是否工作正常,检查密闭管路是否达到0.08pa的真空度要求，检查填充气储备压力是否大于3.5×10°pa;b）将玻璃采样瓶接入管路接口；c）
确认真空管路所有控制阀保持关闭状态，然后顺次打开采样瓶阀门，以及真空计、机械泵和分子泵的电源开关，如真空度小于0.08pa,则关闭采样瓶阀门，关闭分子泵、机械泵和真空计电源开关，取下采样瓶，置于存储架上静置；如真空度不能降至小于0.08pa,关闭全部采样瓶阀门，然后逐一打开采样瓶阀门并观察真空度情况，检出有故障采样瓶；d)
经24h静置后，将采样瓶再次连入管路，当真空度小于0.08pa时,关闭与机械泵和分子泵相连接的管路阀门,打开一个采样瓶的阀门并持续60s,若真空度小于0.50pa,则该采样瓶通过检测,关闭瓶阀，顺次再检测其他采样瓶；若真空度大于1.50pa,则该采样瓶气密性差,不能用于样品采集;若真空度介于0.50pa~0.15pa,则重复a)至d)步骤；e）对于通过检测的采样瓶，在小于0.13pa真空度条件下,打开填充气瓶阀门,缓慢充入填充气至接近环境大气压力，关闭采样瓶阀门，再顺次关闭分子泵、机械泵和真空计的电源开关，卸下采样瓶，装入存储箱备用。
信息记录
预处理系统
Qx/T213—2013
记录采样瓶序号、处理时间、处理原因、设置温度、实际温度、设置时间、实际时间、操作人姓名、备注信息等(参见附录B中表B.1）。
2后处理系统
记录采样瓶序号、处理时间、处理结果、填充气瓶号、填充气摩尔分数、填充气剩余压力、操作人姓名、备注信息等(参见附录B中表B.2)。6安全注意事项
操作预处理和后处理系统过程中，安全注意事项如下：一玻璃采样瓶应轻拿轻放,并避免硬物撞击；一每次操作后处理系统的填充气瓶时，应缓慢开启减压阀至预设压力，并保证操作者不直接面对减压阀表头；
一每次开启后处理系统的分子泵前，应先启动机械泵，使系统真空度降至小于1pa以下,方可开启分子泵；每次关闭分子泵后需等待20min以上才能重启。3
