【其他行业标准】 气象资料拯救指南

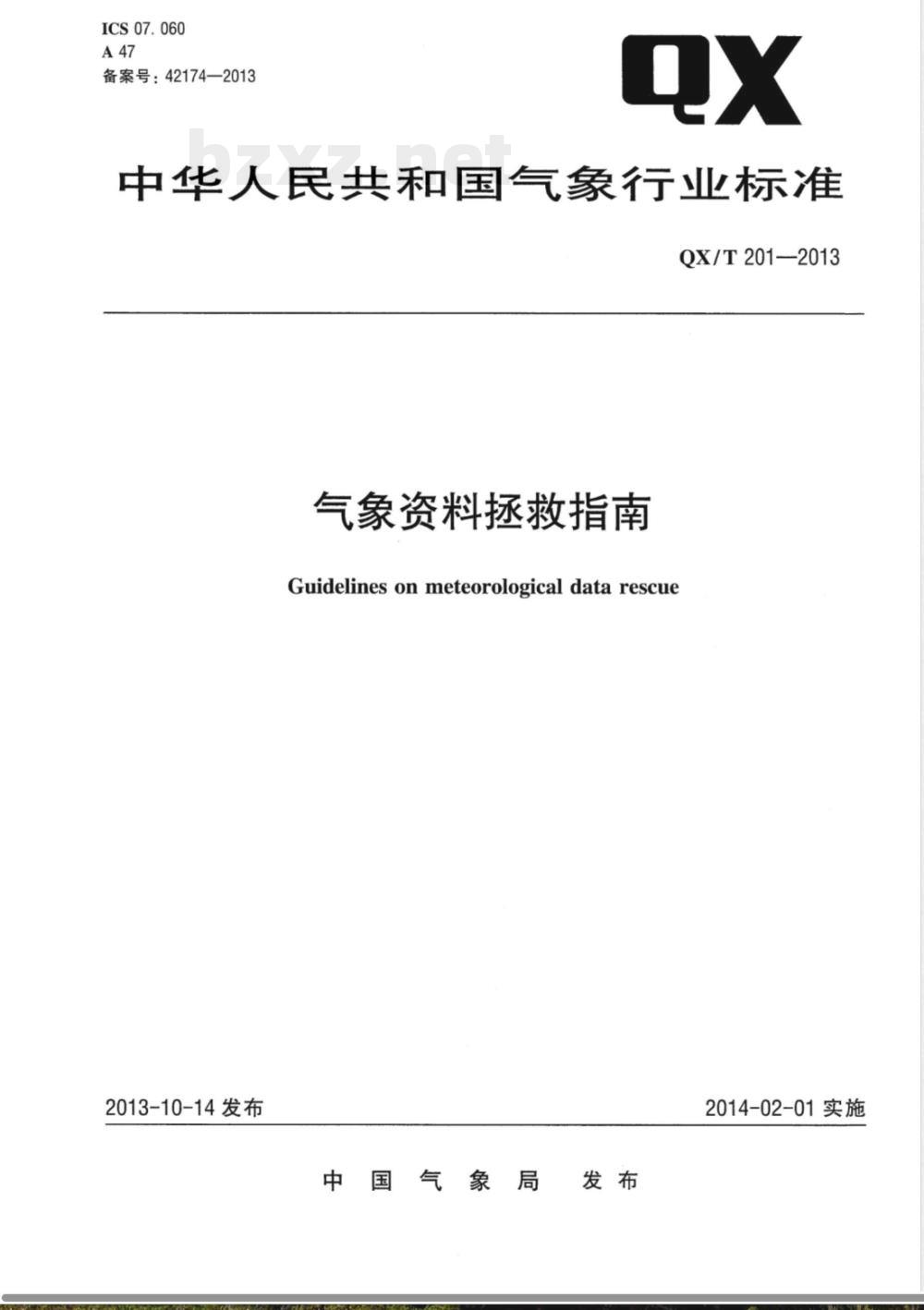

ICS07.060
备案号：42174—2013
中华人民共和国气象行业标准
QX/T201—2013
气象资料拯救指南
Guidelinesonmeteorologicaldatarescue2013-10-14发布
2014-02-01实施
规范性引用文件
3术语和定义
纸质和缩微胶片气象资料的拯救4
5光盘和磁带气象资料的拯救
参考文献
QX/T201—2013

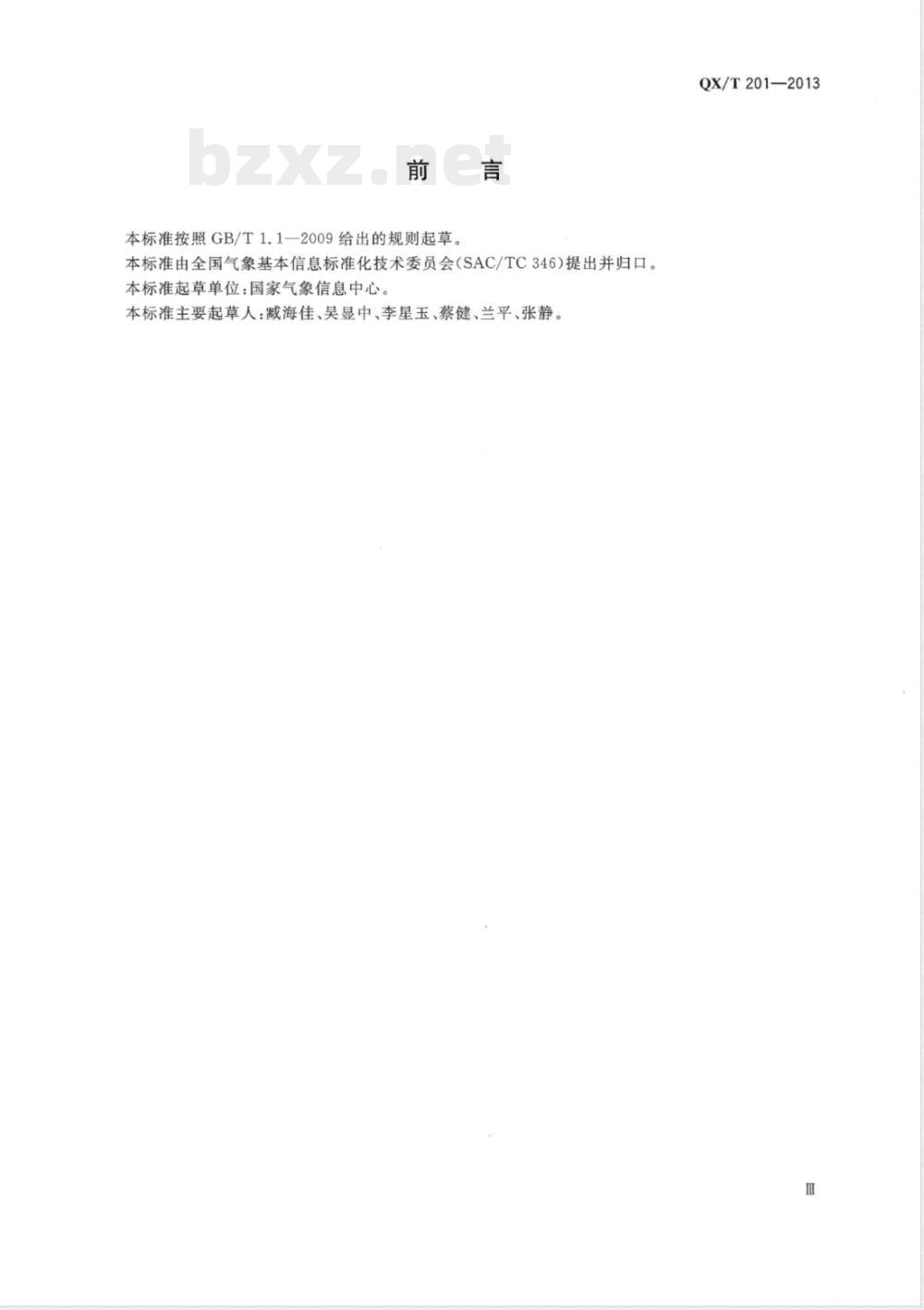

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气象基本信息标准化技术委员会（SAC/TC346)提出并归口。本标准起草单位：国家气象信息中心。本标准主要起草人：减海佳、吴显中、李星玉、蔡健、兰平、张静。QX/T201—2013
QX/T2012013
气象资料是开展气象业务和科研的基础。对纸张、缩微胶片、光盘和磁带等载体的气象资料进行拯救既可以保护资料原件，维持其历史凭证价值，又能突破原有载体提供利用的局限性，极大地提高气象资料应用效率。鉴于气象资料载体和记录状况的繁杂性，特制定本标准以明确气象资料拯救的内容和方法，进而指导气象行业安全、科学、有效地开展资料拯救工作V

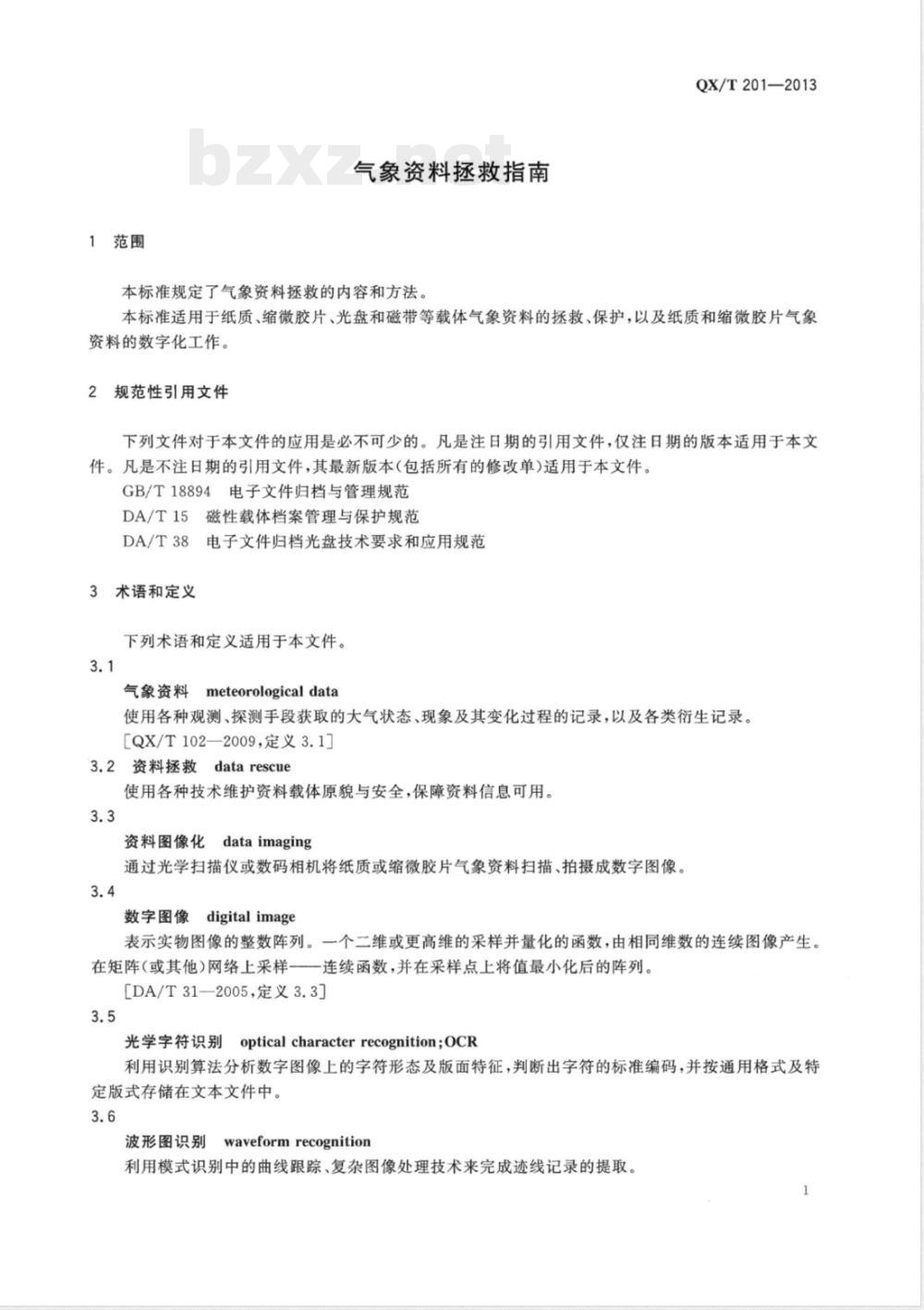

1范围
气象资料拯救指南
本标准规定了气象资料拯救的内容和方法QX/T201—2013
本标准适用于纸质、缩微胶片、光盘和磁带等载体气象资料的拯救、保护，以及纸质和缩微胶片气象资料的数字化工作。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18894电子文件归档与管理规范DA/T15磁性载体档案管理与保护规范DA/T38电子文件归档光盘技术要求和应用规范3术语和定义
下列术语和定义适用于本文件。3.1
气象资料meteorologicaldata
使用各种观测、探测手段获取的大气状态、现象及其变化过程的记录，以及各类衍生记录。［QX/T102—2009，定义3.1]
3.2资料拯救datarescue
使用各种技术维护资料载体原貌与安全，保障资料信息可用。3.3
dataimaging
资料图像化
通过光学扫描仪或数码相机将纸质或缩微胶片气象资料扫描、拍摄成数字图像。3.4
数字图像digitalimage
表示实物图像的整数阵列。一个二维或更高维的采样并量化的函数，由相同维数的连续图像产生。在矩阵（或其他)网络上采样一一连续函数，并在采样点上将值最小化后的阵列。[DA/T31-—2005，定义3.3]
光学字符识别
opticalcharacterrecognition;OCR利用识别算法分析数字图像上的字符形态及版面特征，判断出字符的标准编码，并按通用格式及特定版式存储在文本文件中。
waveformrecognition
波形图识别
利用模式识别中的曲线跟踪、复杂图像处理技术来完成迹线记录的提取。1
QX/T201—2013
黑自二值图像binaryimage
只有黑白两级灰度的数字图像。它对应于黑白两种状态的文字稿、线条图等。[DA/T31—2005，定义3.4]
图像分辨率imageresolution
单位长度内图像包含的点数或像素数，一般用每英寸点数（dpi)表示。[DA/T31—2005，定义3.6]
3datamigration
数据迁移
将数据转移存储到稳定的主流存储载体的过程。ES
4纸质和缩微胶片气象资料的拯救P
4.1主要环节
纸质和缩微胶
4.2受损载体修
片象资料的拯救包括受损载体修复、资料图像化和气象要素信息提取等环节。?
药常见受损形式有纸张受损和字迹受损。料的
纸质气象资
况有纸张的残缺、粘结、霉烂和脆化等。修复两面有字的受损纸质资料宜采用丝网加固纸张受损情况
技术。修复单面
的受损纸质资料的方法主要有：a）对于整体强度尚可，但存在局部残缺、有孔洞或装订边狭窄的纸质载体，可采用修补技术进行局部修整
操作中，根据破损情况，可采取补缺、接边、溜口、挖补等技术方法进行修补。对于纸张同粘结不太严重，但字透迹遇水扩散的档案砖可采取干揭法b）
对于纸张间粘结严重，但字迹遇水不扩散的档案砖可采用湿揭法。操作时，可根据实际情况采取水冲法、水泡法、蒸汽法等技术方法。对于整体强度较差出现霉烂、脆化、支离破碎现象的纸质载体，可采取托裱技术进行加固，具d）
体方法主要有湿托法和干托法。湿托法适用于修裱字迹遇水不扩散的纸质资料。干托法适用于修裱字迹遇水扩散的纸质资料。字迹受损情况有墨水、圆珠笔或复写纸等记录字迹的褪色和扩散等，可使用档案专用的字迹恢复剂或显色剂进行修复。
受损纸质资料修复前宜拍照留存原貌，修复后宜及时进行数字化处理或复印备份。纸质载体修裱的技术细节可参见DA/T25—2000。4.2.2缩微胶片
缩微胶片气象资料的受损主要有霉变、划损和褪色等，其修复方法如下：a）
对于发生霉变的缩微胶片，若霉斑较少可用脱脂棉蘸上专用除霉液轻轻擦除霉斑，霉斑较严重时可在冲洗机上用药液进行冲洗。对于有划痕的缩微胶片，可先将胶片放在流动的清水中洗5分钟，然后在避光处晾干。b）
对于有折伤的缩微胶片，可先将胶片放入流动的清水中5分钟，再放入显影液中浸泡5分钟，浸泡时用手轻措掉胶片折伤部位的灰尘，再在5%冰醋酸溶液中浸一下，然后放人流动清水中2
漂洗15分钟，必要时可将胶片按折痕反方向轻折几下，最后在避光处晾干。QX/T201—2013
对于褪色的黑白缩微胶片，可采用卤化再显影、硫脲自射线照相方法使影像恢复。d）
4.3资料图像化
4.3.1概述
资料图像化包括资料整理、资料扫描、图像处理和质量检查四个技术环节。各个环节的交接流程和操作过程需进行详细登记，确保气象资料原件和数字图像文件的安全。4.3.2资料整理
整理内容包括根据幅面大小租纸张质量的资料分类、排序和编页，图像化前的拆除装订和图像化后页面修整、编制资料目录清单。的装订还原，不平整纸张的
资料扫描
宜采用扫描而非拍照方式进行图像化。扫描的技术参数如下：a)
图像化设备根据资料幅面大小选择相应规格的扫描仪。天气图等大幅面资料可采用0号图进行扫描，也可以采用小幅面扫描后的图像拼接方式处理。整编资料出版物、观测记纸扫描仪
真记录纸等气象资料宜使用平板扫描仪或非接触式书刊扫描仪。录报表
纸张状况好的气
了使用高速扫描仪，但不宜采用滚筒式扫描仪。缩微胶片档案宜使用缩微胶片扫描专象资料
用设备
b）图像色
录纸、未
图像分
式：页面为黑白两色，且字迹清楚的气象资料可采用灰度或黑白二值模式；自记记械
等多色资料或观测记录簿等字迹清晰度差的资料宜采用彩色模式扫描。图像分辨率的选择以图像清晰、完整、不影响应用为准。彩色模式扫描的图像分
不低于150dpi，灰度和黑白二值图像的分辨辨率
般不低于200dpi。
的资料，其图像分辨率一般不低于F300dpi。
需要进行OCR
图像存储式黑白二值图像文件宜采用TIFF(G4（标记图像文件格式）图像压缩格式存储，d)
灰度和彩色模式的文件宜采用JPEG（联合图像专家组文件格式）图像压缩格式存储。存储时图像压缩率的选择在保证图像清晰可读的前提下，尽量减小存储容量。
若提供网络查询，可
步封装成PDF（便携文件格式）等格式，将图像文件进
图像文件命名：图像文件名由主名和后缀名构成。主名可包括气象赞料分类代码或档案分类e）
号、空间属性标识、时间属性标识、顺序号等要素，要素之间宜用“\间隔。后缀名取决于图像存储格式。图像文件名具有唯一性4.3.4
图像处理
扫描后的图像可能存在偏斜、失真和不完整等问题，对存在问题的图像可进行如下处理：对偏斜角度大于或等于1°的图像进行纠偏处理，处理效果为视觉上不感觉偏斜；a)
对方向不正确的图像进行旋转；对图像页面出现图像化过程中形成的黑点、黑线、黑框、黑边等影响质量的杂质进行去污处理；c）
对大幅面资料分区扫描形成的多幅图像进行拼接处理，合并为一个完整的图像文件。d)
质量检查
检查内容包括图像色彩模式、分辨率、压缩率和存储格式是否合格，文件命名是否正确，图像文件与提交图像化的资料数量是否一致，图像是否进行了纠偏、去污和拼接等处理。3
QX/T201—2013
气象要素信息提取
4.4.1技术方法
4.4.1.1键盘录入
适用于观测记录簿、记录报表等数字和文字类气象资料的信息提取。键盘录入宜对照数字图像进行操作。可模拟气象资料内容样式开发录人软件。键盘录人的技术环节一般包括两次录人和三次校对。两次录入由两人分别对同一份资料进行背对背录入。校对过程是人工核实和修改两次录人结果不一致的数据。校对过程分三次完成，第一次和第二次校对由两人分别对两次录人结果进行比对，第三次校对是对前两次校对结果进行再校对。4.4.1.2OCR
对于印刷体的数字和文字类气象资料，若经测试OCR自动识别准确率不低于99.9%，可采用OCR方法进行信息提取。OCR宜针对气象资料内容格式开发相应的定位识别软件。4.4.1.3波形图识别
对于天气图和自记记录纸等图形或曲线类气象资料，宜采用失量化、波形图识别等技术进行信息提取。
注：自记记录纸的波形图识别技术是利用自记记录纸图像中的记录迹线与其他痕迹色彩和深度的差别及记录迹线的变化特点，从自记记录纸图像中把记录迹线区分出来，得到迹线特征点的坐标数据。4.4.2存储格式
提取的气象要素信息一般选用纯文本文件格式存储。若存在纯文本文件格式无法解决的汉字乱码等问题，可选用MicroSoftExcel文件格式存储。4.4.3质量检查
质量检查包括以下内容：
a）内容完整性检查：对照待提取信息的资料清单，检查信息的时空范围和要素项目是否完整。该检查通过计算机程序自动完成。b）
格式规范性检查：检查数据文件是否符合预先规定的格式要求。该检查通过计算机程序自动完成。
数据准确性检查：检查数据文件内容是否与数据源一致。该检查通过计算机程序检查和人工c
抽查相结合的方式完成，合格率不宜低于99.9%。计算机程序检查置参考QX/T117一2010、QX/T118-2010等资料质量控制标准规定的内容和方法，计算机程序检查出的错误和可疑数据宜逐一进行核实。人工抽查比例不宜少于数据文件总量的5%。5光盘和磁带气象资料的拯救
5.1载体检测
每年对不少于5%的存档光盘和磁带载体气象资料进行可读性检测。当检测的不可读率大于1%时，对相同保存条件下的全部同批次载体进行检测。4
QX/T201—2013
磁带的检测应符合GB/T18894和DA/T15的有关规定。光盘的检测应符合GB/T18894和DA/T38的有关规定。
5.2受损载体修复
5.2.1光盘免费标准下载网bzxz
光盘受损主要有盘基划伤、记录面污染等情况，修复方法如下：a）对于轻度划伤或污渍的光盘，宜使用干棉布从光盘中心沿半径方向朝光盘外缘擦拭，不宜沿光盘圆周方向擦拭。难以清洁的光盘可使用稀释的异丙醇，用无绒布或擦镜纸做湿的擦洗，并拭干。
对于有物理变形的光盘，宜用两块玻璃板夹住光盘放人干净的温水（以不烫手为宜）中浸泡至b）
基本无形变后，取出在避光处晾干。c）对于物理方法无法修复的光盘，宜尝试使用光盘恢复软件进行数据恢复。5.2.2磁带
磁带受损主要有高温、水浸、掉磁、粘连等情况，修复方法如下：a）对于经受高温的磁带，宜先在室温环境下稳定5天左右，然后在磁带机上慢速运转，并及时进行数据迁移。
对于被水浸泡的磁带，宜先用无纤维毛巾将磁带拭干，然后在温度约为50℃的烘箱内悬挂3b）
天，再在正常室温下放置2小时，用磁带机缠绕2次后方可使用，并及时进行数据迁移。对于断裂、磁粉脱落的磁带，宜采用剪接技术进行处理。具体操作是：c)
1）首先，用无磁性剪刀顺带基45°角的方向剪开，剪去变形部分；其次，用透明胶纸或薄涤纶胶纸准确地把磁带边对齐密接，使用的接带液主要有CTC（四2）
氧化碳)驳接胶和丙酮，应注意磁带的正反面；最后，将磁带两侧多余的胶纸剪去，按压黏接处。3）
d）对于粘连严重的磁带，宜使用专业磁带干燥机和清洗机反复多次进行干燥和清洗。该工作宜由磁带修复公司完成。
5.3数据迁移
迁移条件
出现以下情况时，建议及时对气象资料进行载体迁移：a）
经检测，存储载体出现问题，具有数据丢失风险；b）生产厂家不再提供读写存储载体的软、硬件设备或相应的技术支持；c）正常保存满4年的磁带和正常保存满10年的光盘载体。5.3.2目标载体的选择
迁移目标宜选择性能稳定、应用主流技术的载体。读写载体的软、硬件设备不能有专利和许可限制。
5.3.3迁移后的数据校验
利用计算机程序对迁移前后的文件数量和文件大小进行自动校验，并采取人工抽查的方式按不低于10%的比例进行随机校验。
QX/T201—2013
478-482
DA/T25—2000
DA/T31—2005
DA/T43—2009
QX/T102—2009
QX/T117-2010
QX/T118—2010
参考文献
档案修裱技术规范
纸质档案数字化技术规范
缩微胶片档案数字化技术规范
气象资料分类与编码
地面气象辐射观测资料质量控制地面气象观测资料质量控制
兰平，臧海佳.历史纸质气象档案数字化技术策略初步分析[J.应用气象学报，2006，（4）：S
王伯民.彩色扫描图形数字化处理技术的研究气象学报，2003，14（6）
昊显R
气象历史档案拯救技术探索之一[J.应用气象记录档案数字化工作实践与分析[JJ.中国档案，2008，（5）：34-36[9]
臧海佳，吴
[10］张利，薛四新，宋红.档案光盘保存问题探究[J].北京档案，2010，8)：1921[11]（希)西奥
德斯等.模式识别［MI．李晶皎等译.北京：电子工业出版社，2006G
[12]Burton
routhamelR,vanEngelenA,HutchinsonR,NicodenusL,PetersonTC,RaEE
himzadeh F.Gui
sonClimateDataRescueWorldMeteorologicalOrganization,2004中华人民共和国
