【其他行业标准】 纺织品 定量化学分析 壳聚糖纤维与某些其他纤维的混合物（胶体滴定法）

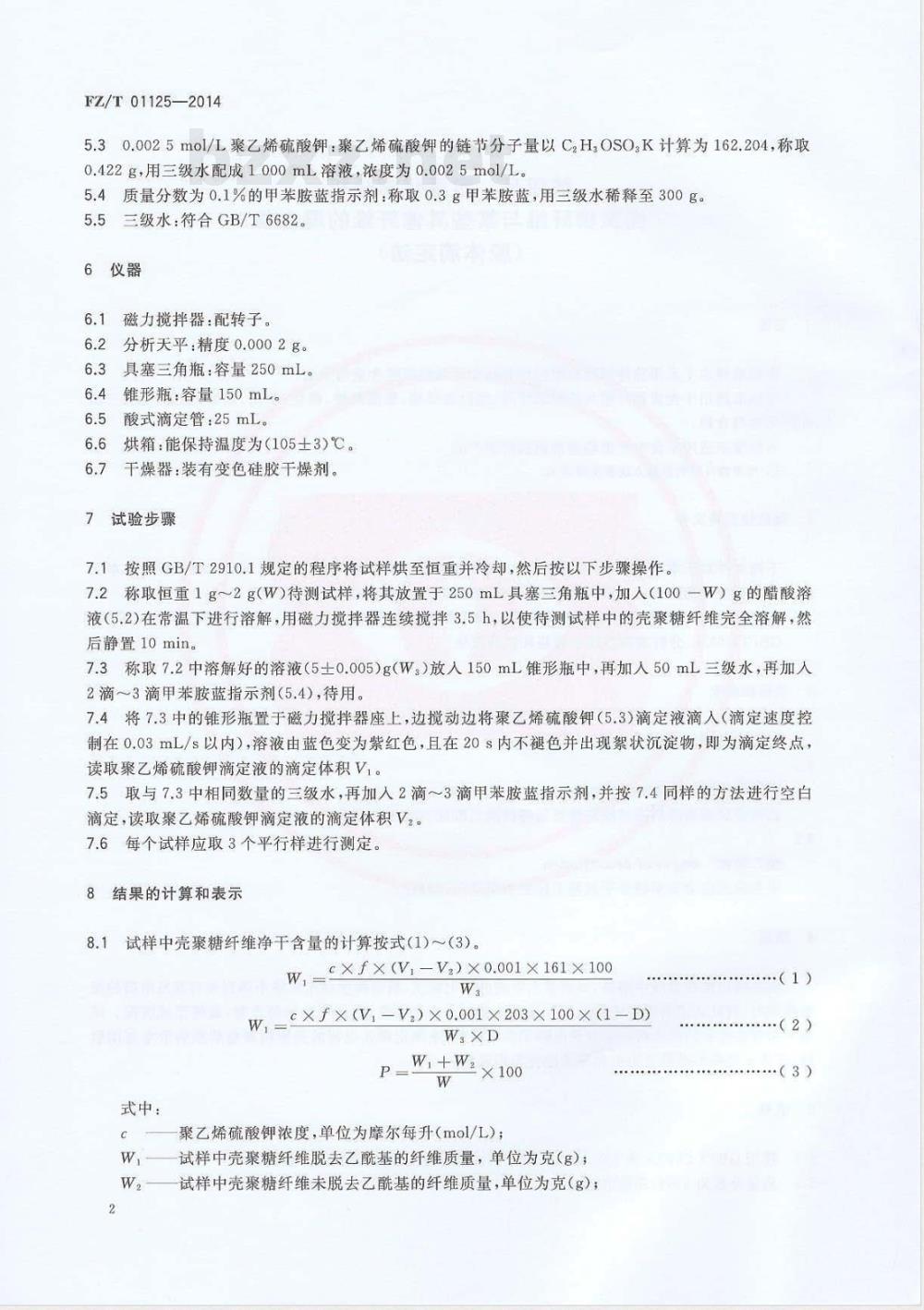

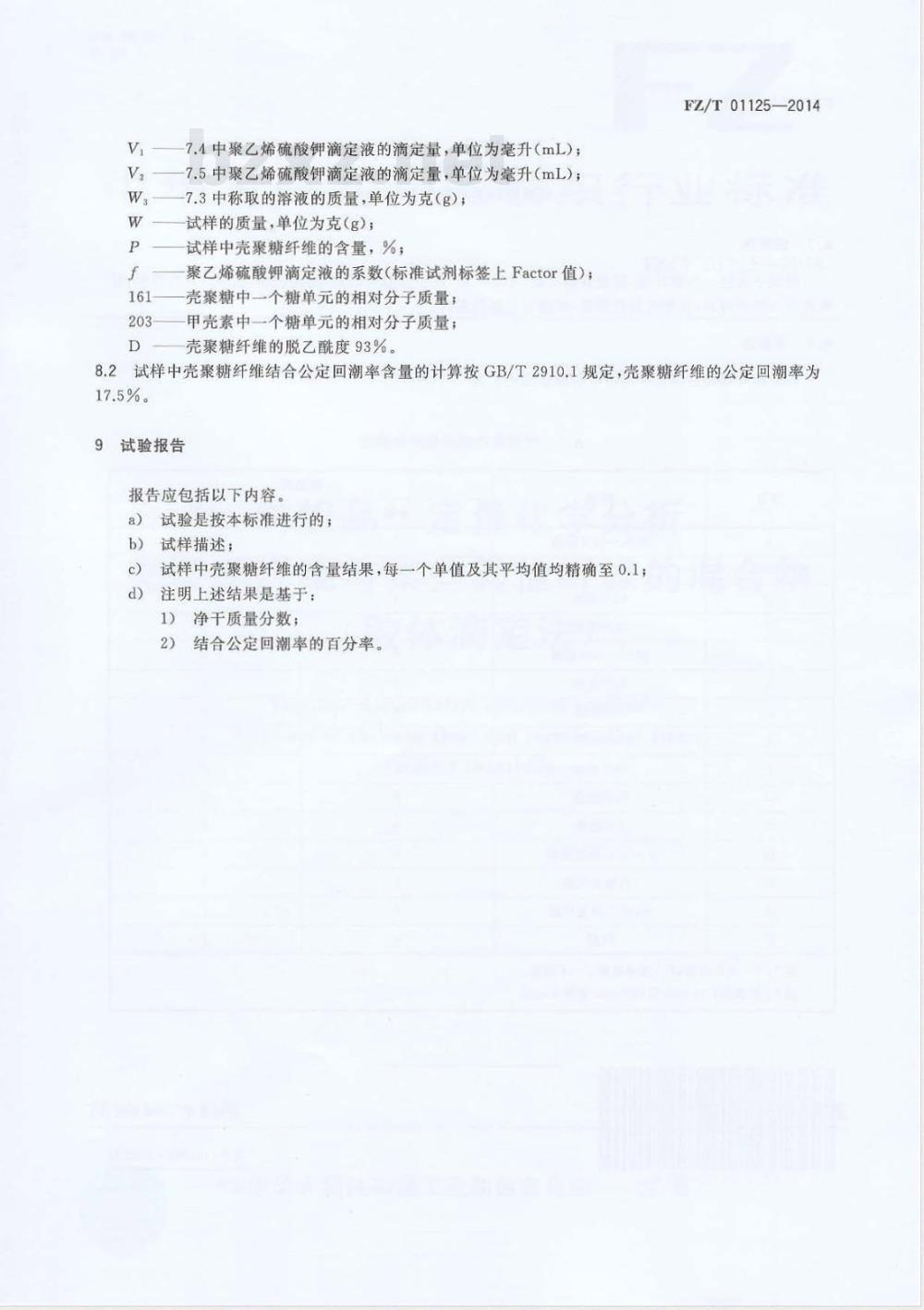

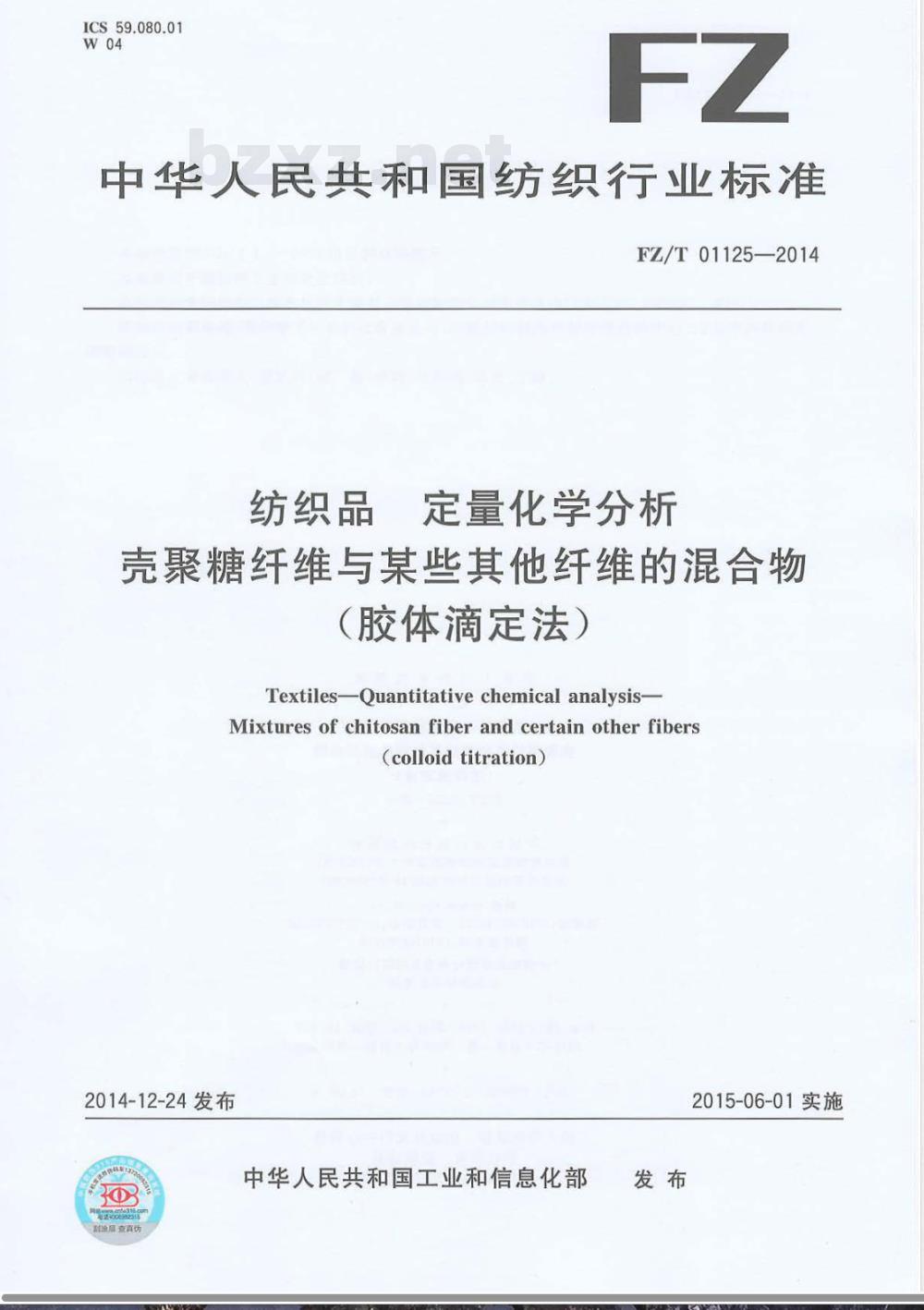

ICS 59.080.01 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01125—2014 纺织品 定量化学分析 壳聚糖纤维与某些其他纤维的混合物（胶体滴定法） Textiles-Quantitative chemical analysis-Mixtures of chitosan fiber and certain other fibers (colloid titration) 2014-12-24发布 中华人民共和国工业和信息化部发布 2015-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：海斯摩尔生物科技有限公司、国家纺织制品质量监督检验中心、山东华兴纺织集团有限公司。本标准主要起草人：周家村、胡广敏、李纯、杜衍涛、林亮、王琳。 1 范围 本标准规定了采用胶体滴定法测定纺织品中壳聚糖纤维含量的方法。 本标准适用于壳聚糖纤维与纤维素纤维、蛋白质纤维、聚酯纤维、锦纶、维纶、氨纶、醋酯纤维、三醋酯纤维等混合物。 本标准不适用于含有壳聚糖整理剂的纺织产品。注：壳聚糖纤维的鉴别方法参见附录A。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2910.1 纺织品 定量化学分析 第1部分：试验通则 GB/T 6682 分析实验室用水规格和试验方法 3 术语和定义 3.1 壳聚糖纤维 chitosan fiber 以纯壳聚糖为原料通过湿法纺丝制得的脱乙酰度≥90%的纤维。 3.2 脱乙酰度 degree of deacetylation 甲壳质或壳聚糖多糖分子氨基上乙酰基脱去的百分率。 4 原理 壳聚糖纤维在稀酸中溶解，形成带正电荷的聚电解质。该聚电解质在水溶液中遇到带相反电荷的聚电解质时发生电中和反应，形成中性缔合物并最终形成沉淀。 试验中采用带负电荷的聚乙烯硫酸钾作为滴定剂，以测定带正电荷的壳聚糖聚电解质的带电基团数量，并以带正电荷的甲苯胺蓝作为指示剂。 5 试剂 5.1 使用GB/T 2910.1及5.2、5.3、5.4规定的试剂，所有试剂均为分析纯。 5.2 质量分数为3%的醋酸溶液。 5.3 0.0025 mol/L聚乙烯硫酸钾溶液：聚乙烯硫酸钾链节分子量按C₂H…OSO₃K计算为162.204，称取0.422 g，用三级水配成1000 mL溶液。 5.4 质量分数为0.1%的甲苯胺蓝指示剂：称取0.3 g甲苯胺蓝，用三级水稀释至300 g。 5.5 三级水：符合GB/T 6682。 6 仪器 6.1 磁力搅拌器（配转子） 6.2 分析天平（精度0.0002 g） 6.3 具塞三角瓶（250 mL） 6.4 锥形瓶（150 mL） 6.5 酸式滴定管（25 mL） 6.6 烘箱（105±3 ℃） 6.7 干燥器（装变色硅胶） 7 试验步骤 7.1 按GB/T 2910.1规定程序将试样烘至恒重并冷却。 7.2 称取恒重1 g～2 g（W）试样，置于250 mL具塞三角瓶中，加入（100-W）g醋酸溶液，在常温下用磁力搅拌器连续搅拌3.5 h，使壳聚糖纤维完全溶解，静置10 min。 7.3 称取上述溶液（5±0.005）g（W1）置于150 mL锥形瓶中，加入50 mL三级水及2～3滴甲苯胺蓝指示剂备用。 7.4 在磁力搅拌条件下，用聚乙烯硫酸钾滴定液滴定（滴速≤0.03 mL/s），溶液由蓝色变为紫红色，20 s内不褪色且出现絮状沉淀即为终点，记录滴定体积V1。 7.5 以相同方法进行空白试验，记录滴定体积V2。 7.6 每个试样取3个平行样测定。 8 结果的计算和表示 8.1 壳聚糖纤维含量计算按式（1）～（3）。 W = c×f×(V1−V2)×0.001×161×100 W1 = c×f×(V1−V2 （后续公式在原文中不完整）
