【其他行业标准】 纺织品 耐磨性能试验 曲磨法

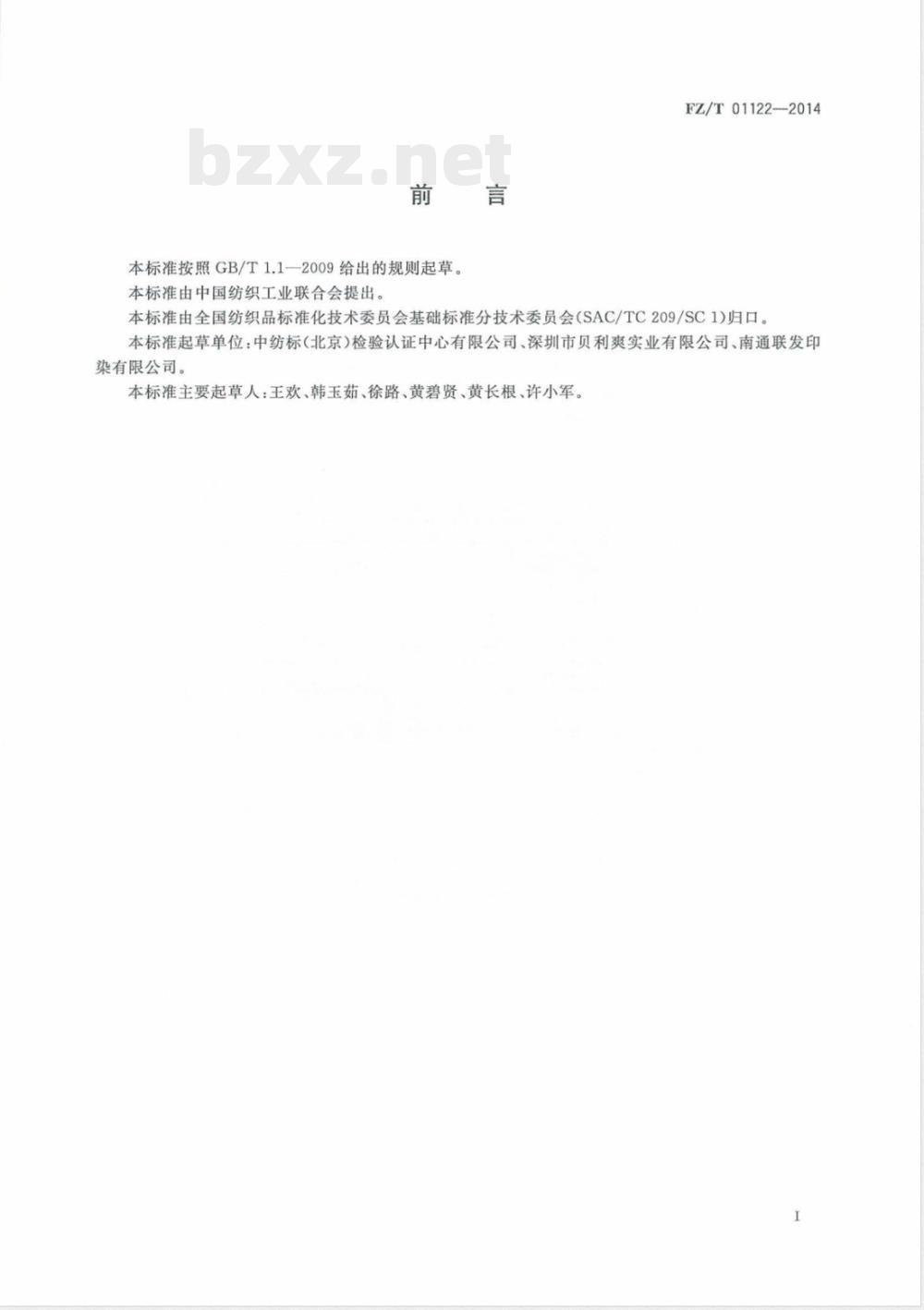

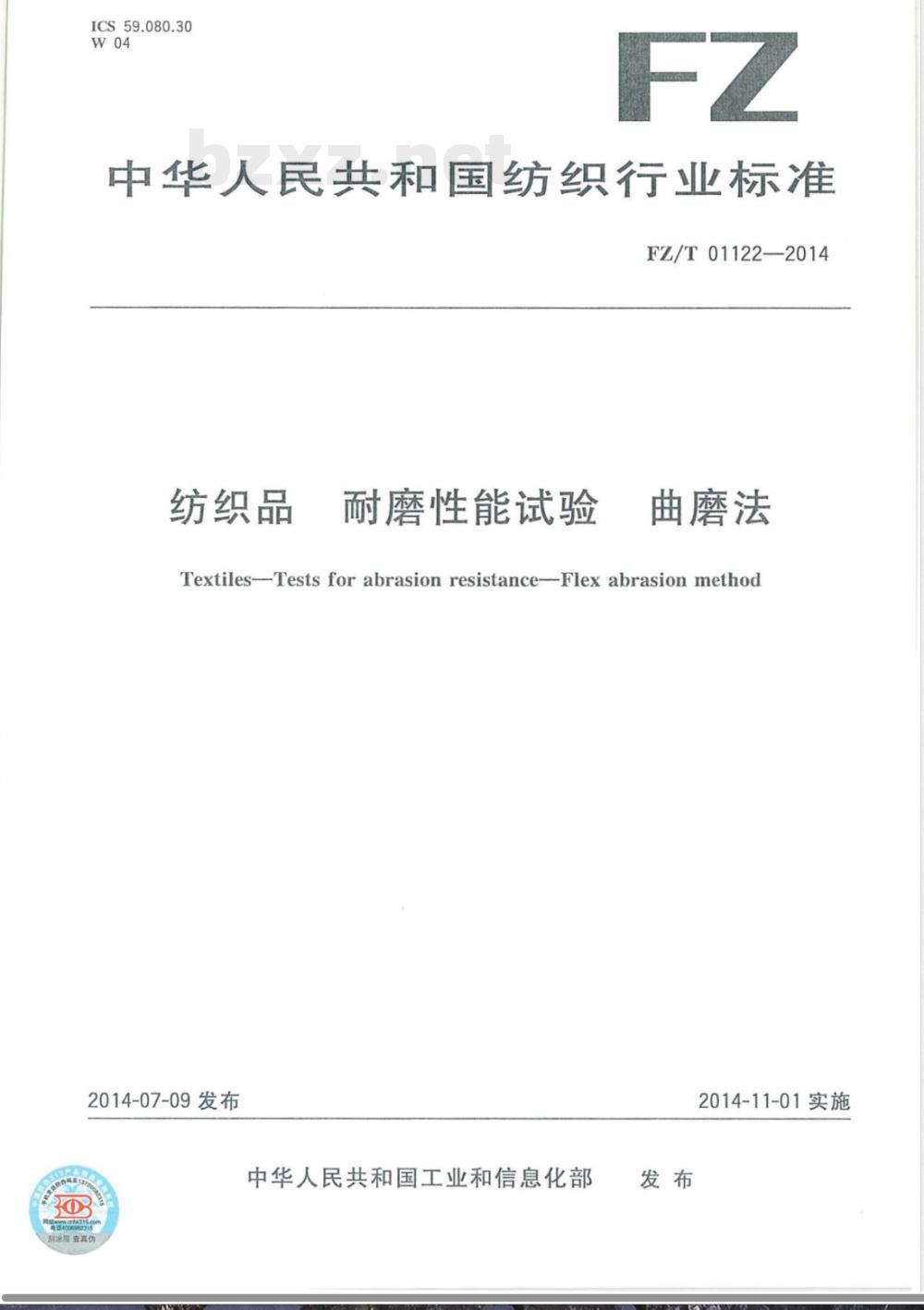

ICS 59.080.30 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01122—2014 纺织品 耐磨性能试验 曲磨法 Textiles--Tests for abrasion resistance--Flex abrasion method 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、深圳市贝利爽实业有限公司、南通联发印染有限公司。本标准主要起草人：王欢、韩玉茹、徐路、黄碧贤、黄长根、许小军。 1 范围 本标准规定了采用曲磨法测定织物耐磨性能的试验方法。 本标准适用于大多数织物，不适用于在摩擦时发生变形且难以恢复的织物。 2 规范性引用文件 GB/T 6529 纺织品调湿和试验用标准大气。 3 原理 在规定摩擦压力下，试样绕过曲磨刀片进行反复摩擦，根据试样磨断时的摩擦次数确定织物耐磨性能。 4 仪器 4.1 曲磨试验仪应符合以下要求： 曲磨夹具可夹持300 mm×25 mm试样；往复移动试验台速度125次/min±5次/min，动程25 mm±2 mm；具有摩擦次数显示装置；配有摩擦压力重锤450 g±5 g及拉伸张力重锤1810 g±5 g。 曲磨刀片由合金钢制成，硬度不低于80 HRC，刀口为直角结构，刀刃厚度1.6 mm±0.2 mm，宽度10 mm±1 mm。使用过程中如出现磨钝或损坏应及时更换。 5 调湿和试验条件 调湿和试验用标准大气按GB/T 6529规定执行。 6 试样 试样在标准大气中调湿后，沿经向和纬向各裁取5块，尺寸300 mm×25 mm，长度方向分别平行于经向或纬向。试样应避开褶皱、破损等疵点，距布边至少100 mm。 7 试验程序 7.1 将曲磨试验摩擦台固定于往复移动试验台上，设定速度125次/min，动程25 mm。 7.2 安装摩擦压力重锤及拉伸张力重锤。 7.3 将试样一端夹持于摩擦台前端夹头，另一端绕过曲磨刀片后固定于上摩擦板夹头，使测试面与刀片接触并张紧试样。 7.4 启动试验仪，定期检查磨损情况，按规定间隔检查，直至试样断裂，记录破损前摩擦次数。 7.5 其余试样按相同步骤进行测试。 8 结果表示 记录每个试样破损前累计摩擦次数，取5块经向与纬向试样平均值作为最终结果。 9 试验报告 试验报告应包括：标准编号及日期、样品描述、试验环境、摩擦与拉伸条件、试验结果及每个试样数据，以及偏离标准的情况与异常现象。
