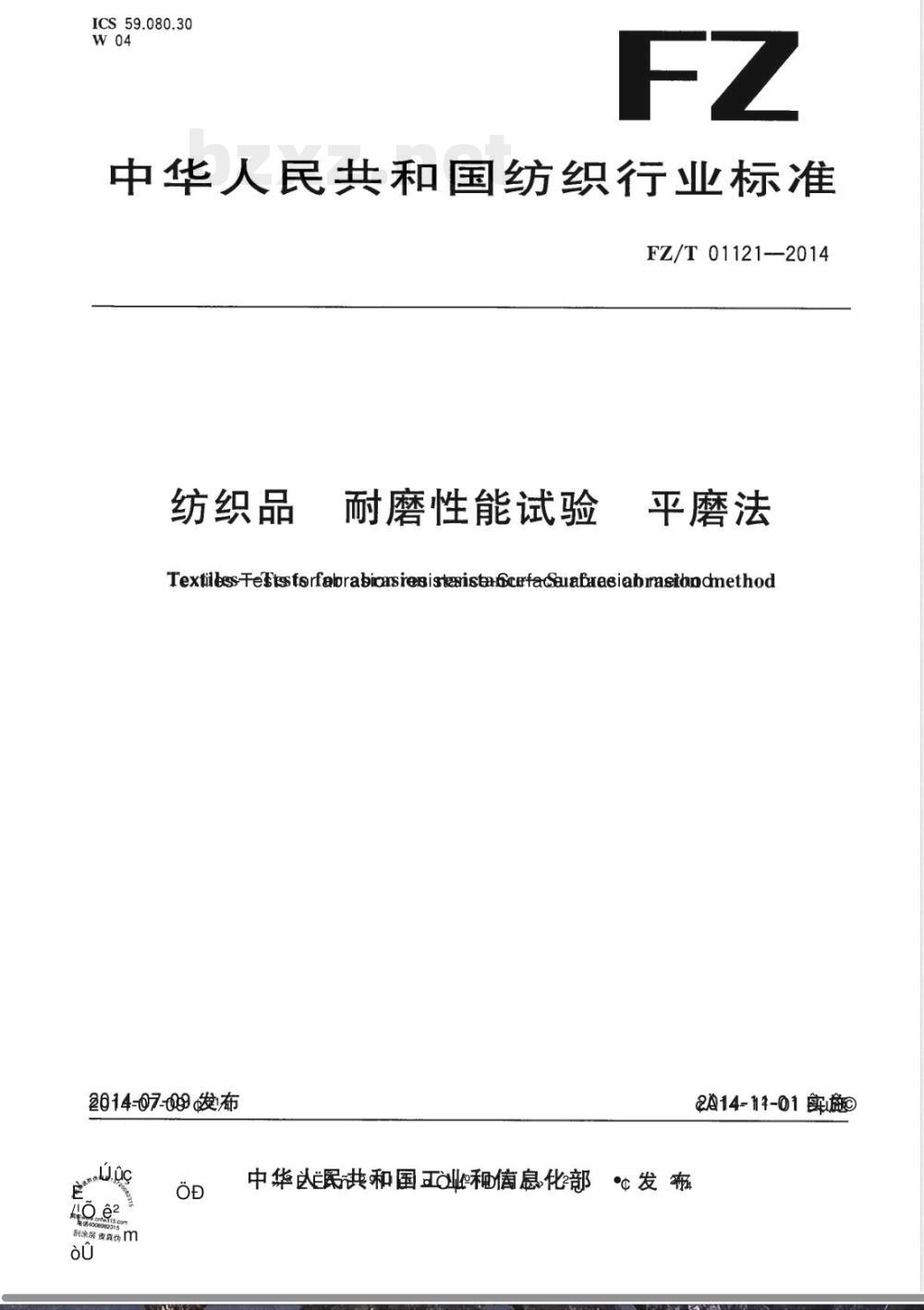

【其他行业标准】 纺织品 耐磨性能试验 平磨法

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01121-2014
纺织品
耐磨性能试验
平磨法
TextibssTestsstsrfabrabicasresistesistafcrfaaafaeaeiabrastbndmethod2014-07-09发布
查真做m
中华必洪和国和息化部发布
2A14-11-01实施

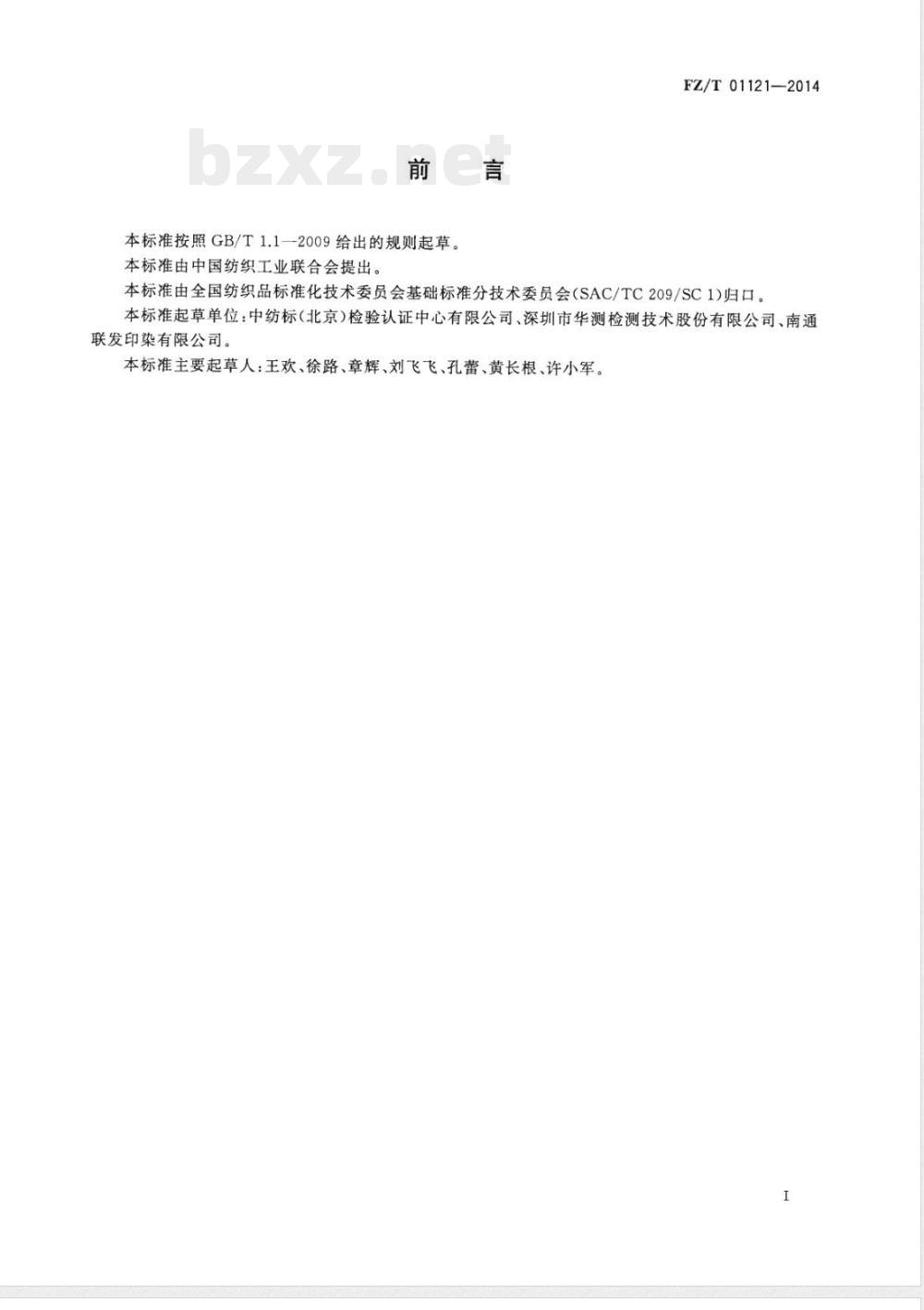

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T01121—2014
本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口。本标准起草单位：中纺标（北京)检验认证中心有限公司、深圳市华测检测技术股份有限公司、南通联发印染有限公司。
本标准主要起草人：王欢、徐路、章辉、刘飞飞、孔蕾、黄长根、许小军。I

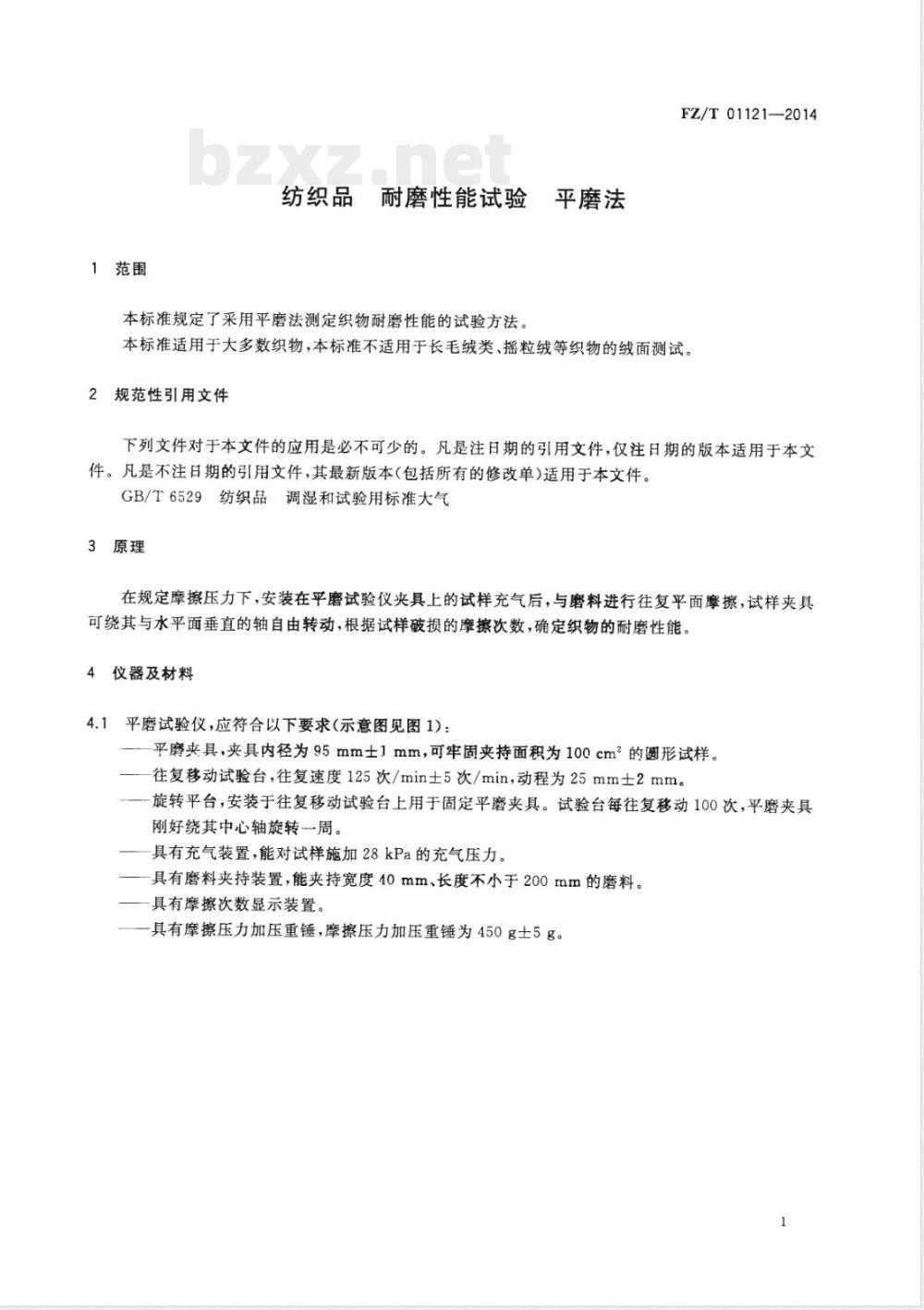

1范围
纺织品耐磨性能试验
平磨法
本标准规定了采用平磨法测定织物耐磨性能的试验方法。FZ/T01121—2014
本标准适用于大多数织物，本标准不适用于长毛绒类、摇粒绒等织物的绒面测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T6529纺织品调湿和试验用标准大气3原理
在规定摩擦压力下，安装在平磨试验仪夹具上的试样充气后，与磨料进行往复平面摩擦，试样夹具可绕其与水平面垂直的轴自由转动，根据试样破损的摩擦次数，确定织物的耐磨性能。4仪器及材料
4.1平磨试验仪，应符合以下要求（示意图见图1)：—平摩夹具，夹具内径为95mm士1mm，可牢固夹持面积为100cm2的圆形试样。一往复移动试验台，往复速度125次/min士5次/min，动程为25mm士2mm。一旋转平台，安装于往复移动试验台上用于固定平磨夹具。试验台每往复移动100次，平磨夹具刚好绕其中心轴旋转一周。
一具有充气装置，能对试样施加28kPa的充气压力。一一具有磨料夹持装置，能夹持宽度40mm、长度不小于200mm的磨料。具有摩擦次数显示装置。
具有摩擦压力加压重锤，摩擦压力加压重锤为450g士5g。FZ/T01121—2014

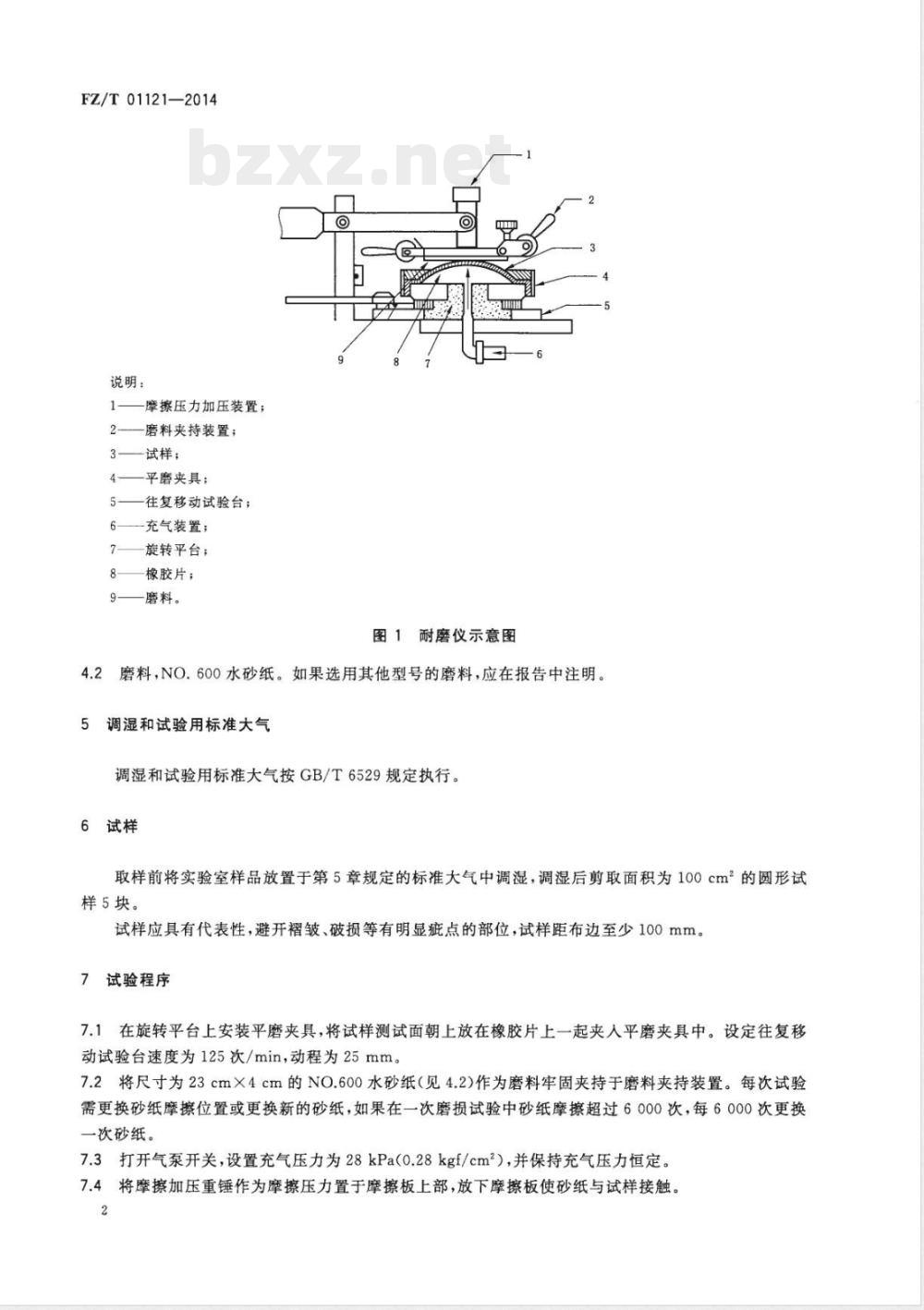

说明：
摩擦压力加压装置；
磨料夹持装置；
试样；
平磨夹具；
往复移动试验台；
一充气装置；
旋转平台；
橡胶片；
磨料。
图1耐磨仪示意图
2磨料，NO.600水砂纸。如果选用其他型号的磨料，应在报告中注明。4.2
5调湿和试验用标准大气
调湿和试验用标准大气按GB/T6529规定执行。6试样
取样前将实验室样品放置于第5章规定的标准大气中调湿，调湿后剪取面积为100cm2的圆形试样5块。
试样应具有代表性，避开褶皱、破损等有明显疵点的部位，试样距布边至少100mm。7试验程序
7.1在旋转平台上安装平磨夹具，将试样测试面朝上放在橡胶片上一起夹人平磨夹具中。设定往复移动试验台速度为125次/min，动程为25mm。7.2将尺寸为23cm×4cm的NO.600水砂纸（见4.2)作为磨料牢固夹持于磨料夹持装置。每次试验需更换砂纸摩擦位置或更换新的砂纸，如果在一次磨损试验中砂纸摩擦超过6000次，每6000次更换一次砂纸。
7.3打开气泵开关，设置充气压力为28kPa(0.28kgf/cm2），并保持充气压力恒定。7.4将摩擦加压重锤作为摩擦压力置于摩擦板上部，放下摩擦板使砂纸与试样接触。2
FZ/T01121—2014

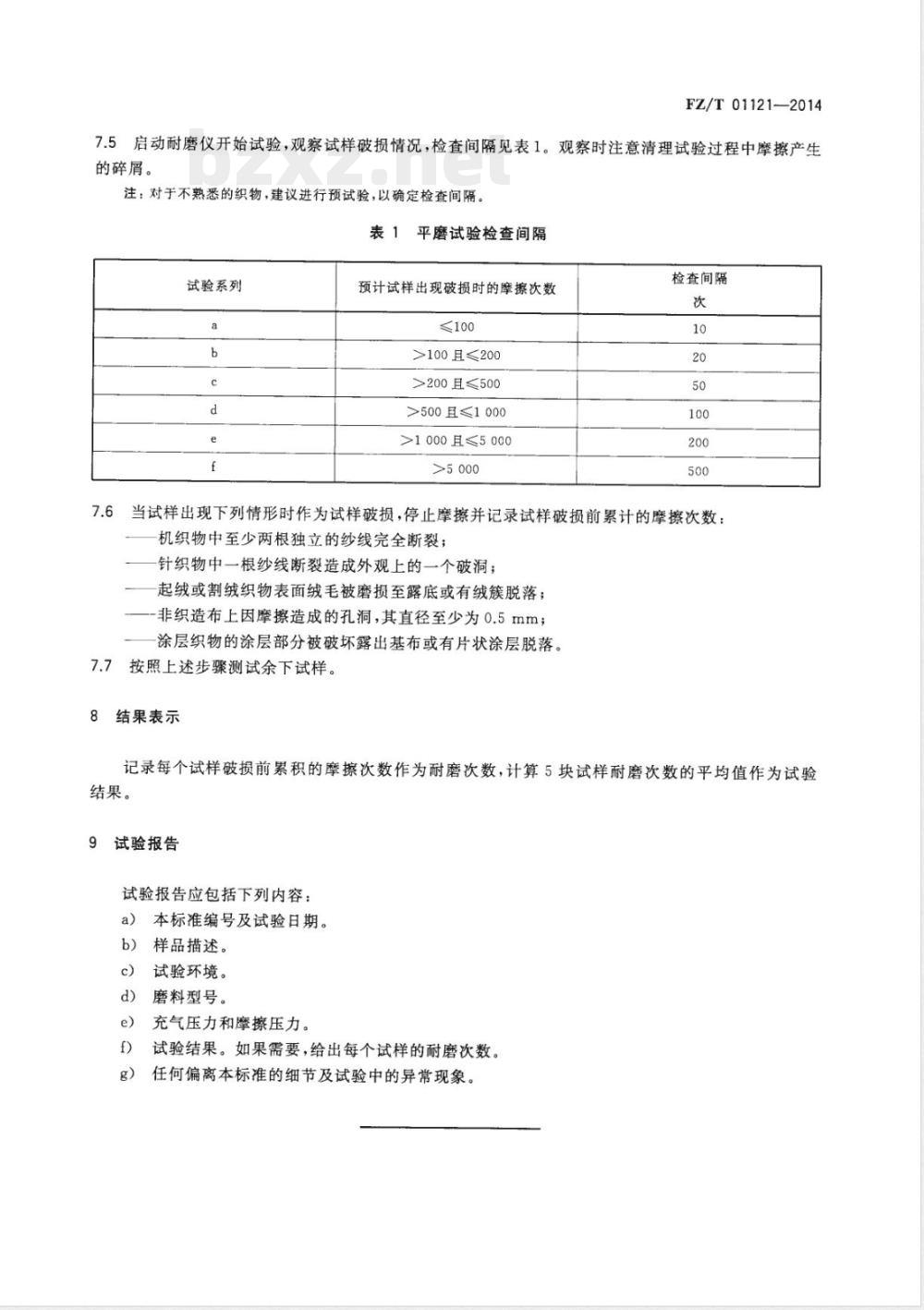

7.5启动耐磨仪开始试验，观察试样破损情况，检查间隔见表1。观察时注意清理试验过程中摩擦产生的碎屑。
注：对于不熟悉的织物，建议进行预试验，以确定检查间隔。表1平磨试验检查间隔
试验系列
预计试样出现破损时的摩擦次数≤100
>100且≤200
>200耳≤500
>500且≤1000
>1000且≤5000
检查间隔
6当试样出现下列情形时作为试样破损，停止摩擦并记录试样破损前累计的摩擦次数：7.6
机织物中至少两根独立的纱线完全断裂；针织物中一根纱线断裂造成外观上的一个破洞；起绒或割绒织物表面绒毛被磨损至露底或有绒簇脱落；-非织造布上因摩擦造成的孔洞，其直径至少为0.5mm；涂层织物的涂层部分被破坏露出基布或有片状涂层脱落。7.7按照上述步骤测试余下试样。结果表示
记录每个试样破损前累积的摩擦次数作为耐磨次数，计算5块试样耐磨次数的平均值作为试验结果。下载标准就来标准下载网
9试验报告
试验报告应包括下列内容：
a）本标准编号及试验日期。
样品描述。
试验环境。
磨料型号。
充气压力和摩擦压力。
试验结果。如果需要，给出每个试样的耐磨次数。任何偏离本标准的细节及试验中的异常现象。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
