【其他行业标准】 PN2500超高压阀门和管件 第19部分：等径三通、等径四通

ICS23.060.01
备案号：32091—2011
中华人民共和国机械行业标准
JB/T 1308.18—2011
代替JB/F1308.18—1999
PN2500超高压阀门和管件
第18部分：异径接头
PN2500 ultrahigh pressure valves and fittingsPart 18: Reduced joint
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布ICS 23.060.01
备案号：32092-—2011

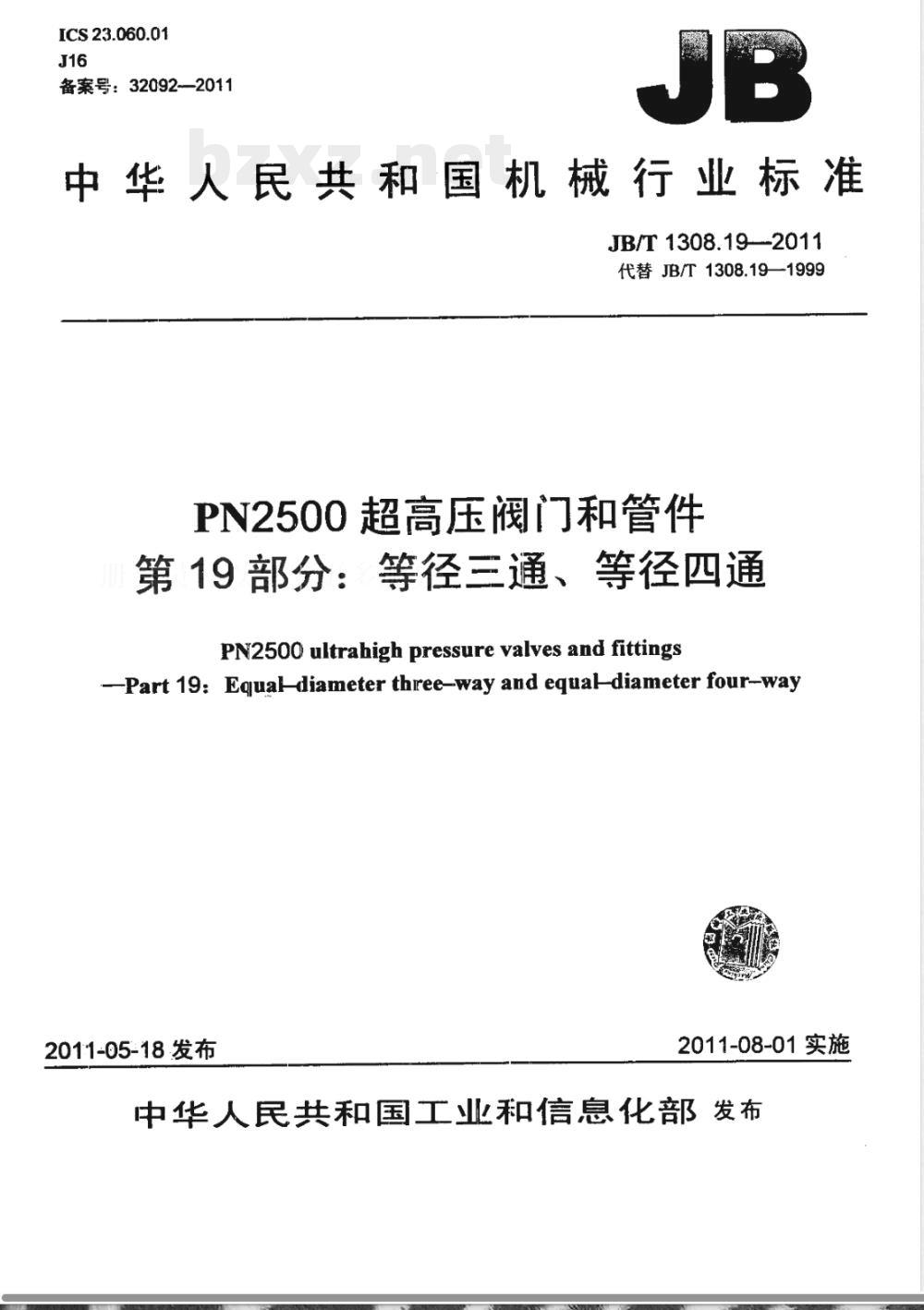

中华人民共和国机械行业标准
JB/T1308.19—2011
代替JB/T1308.19—1999
PN2500超高压阀门和管件
第19部分： 等径三通、等径四通　PN2500 ultrahigh pressure valves and fittings-Part 19: Equaldiameter three-way and equal-diameter four-way201:1-05-18发布
2011-08-01实施

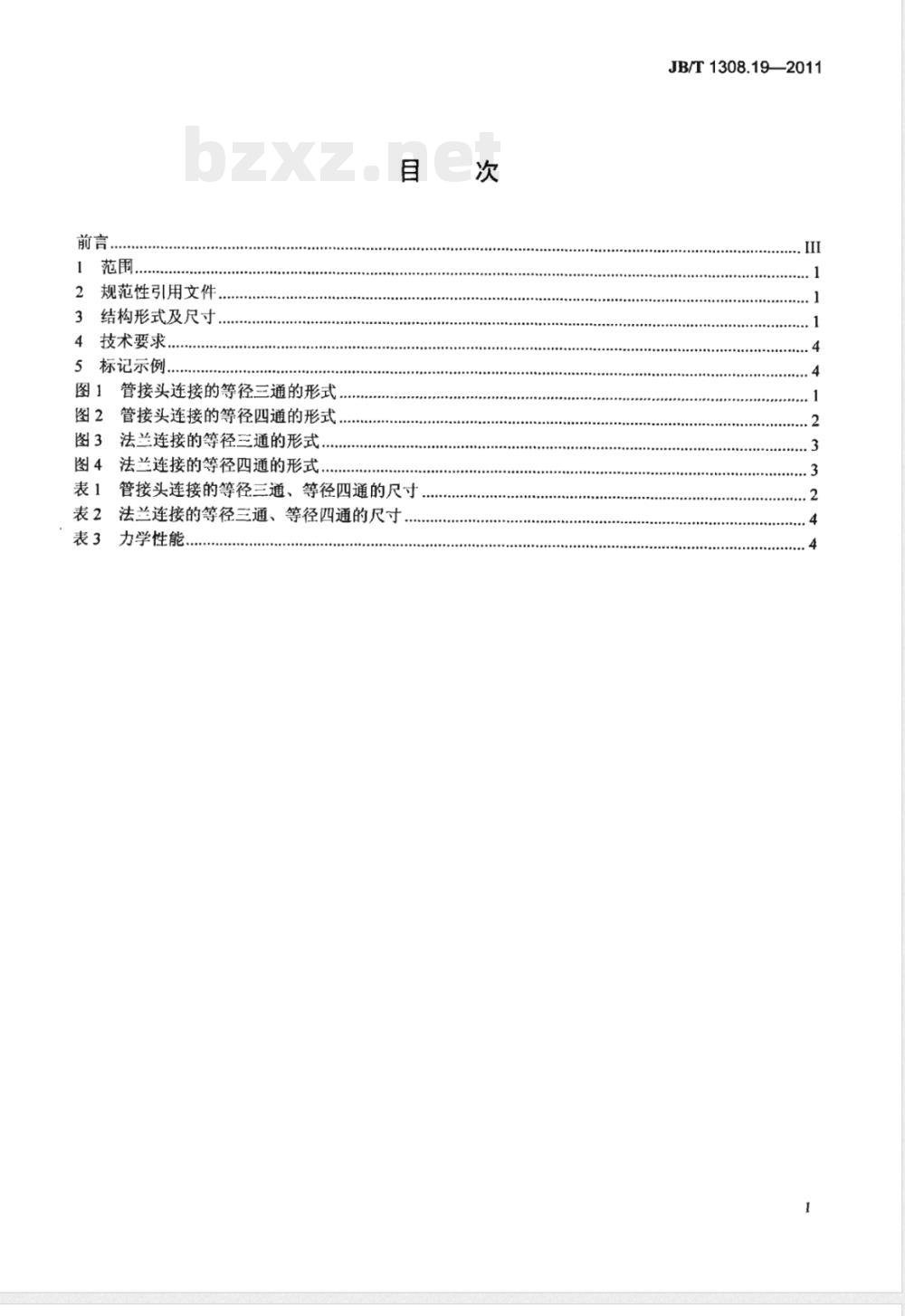

中华人民共和国工业和信息化部发布前言，
规范性引用文件
结构形式及尺寸.
技术要求，
标记示例.
管接头连接的等径三通的形式.…．管接头连接的等径四通的形式.
法兰连接的等径三通的形式..
法兰连接的等径四通的形式，
管接头连接的等径三通、等径四通的尺寸法兰连接的等径三通、等径四通的尺寸，表2
力学性能..
JB/T1308.19—2011

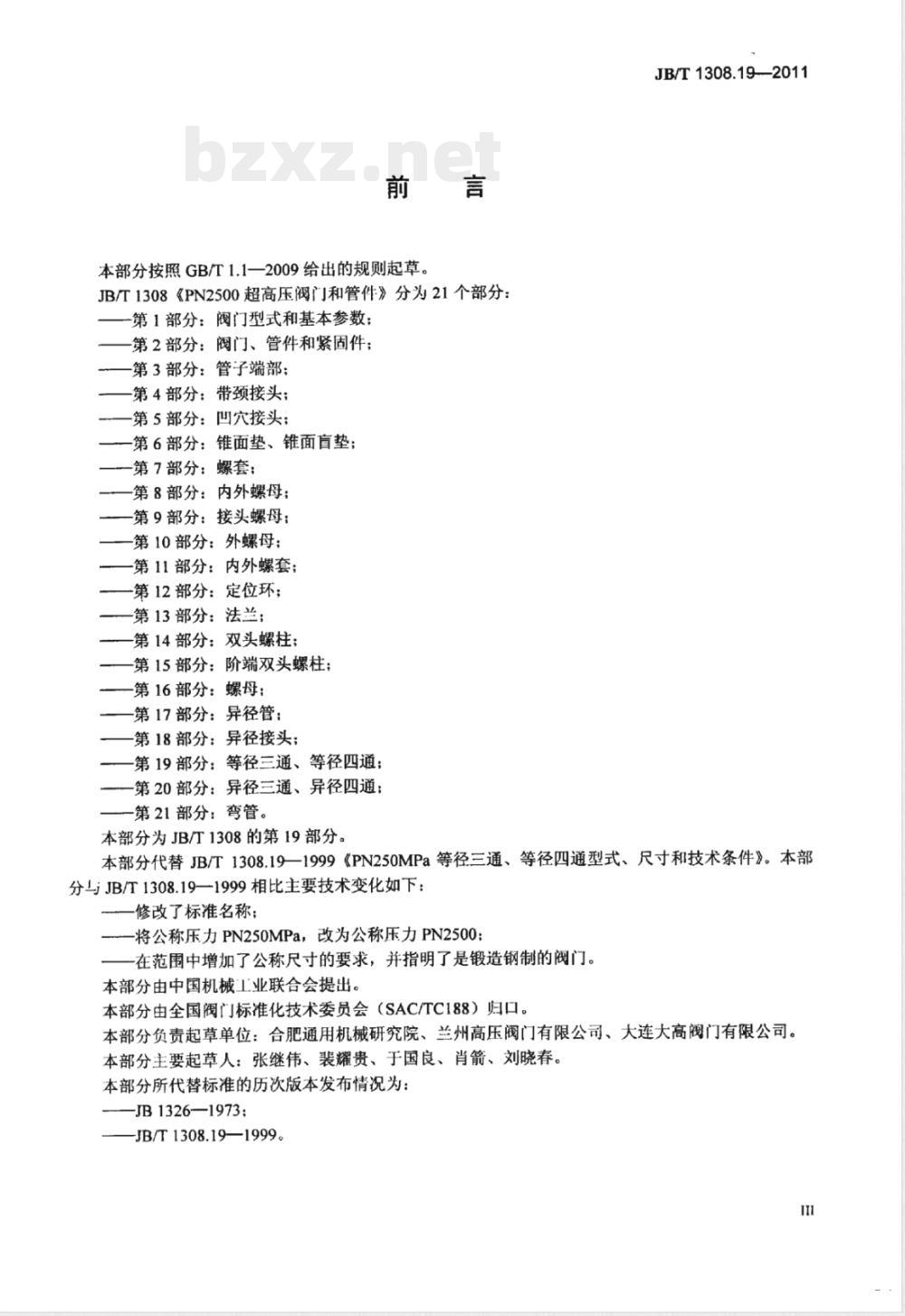

本部分按照GB/T1.1—2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：-第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
一第5部分：凹穴接头；
一第6部分：锥面垫、锥面盲垫；第7部分：螺套；
第8部分：内外螺母；
-第9部分：接头螺母；
第10部分：外螺母；
-第11部分：内外螺套；
-第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱；
第15部分：阶端双头螺柱；
第16部分：螺母：
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通：一第21部分：弯管。
JB/T1308.192011
本部分为JB/T1308的第19部分。本部分代替JB/T1308.19一1999《PN250MPa等径三通、等径四通型式、尺寸和技术条件》。本部分与JB/T1308.19—1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500：在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：张继伟、裴耀贵、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1326—1973;
JB/T1308.19—1999。

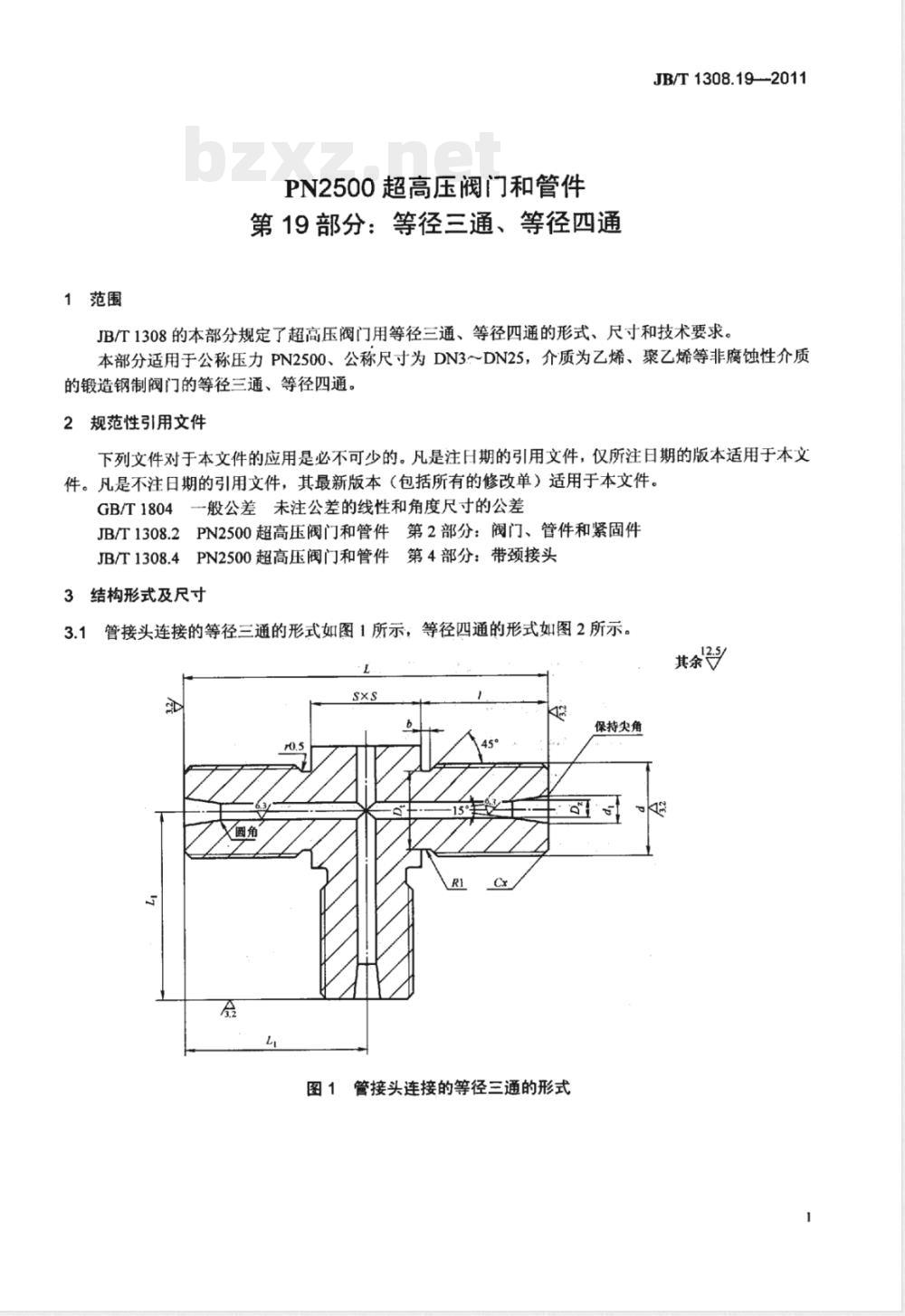

1范围bZxz.net
PN2500超高压阀门和管件
第19部分：等径三通、等径四通JB/T1308.19-2011
JB/T1308的本部分规定了超高压阀门用等径三通、等径四通的形式、尺寸和技术要求。本部分适用于公称压力PN2500、公称尺寸为DN3.～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的等径三通、等径四通。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1804一般公差未注公差的线性和角度尺寸的公差JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件JB/T1308.4PN2500超高压阀门和管件第4部分：带颈接头3结构形式及尺寸
3.1管接头连接的等径三通的形式如图1所示，等径四通的形式如图2所示。1
图1管接头连接的等径三通的形式保持尖角
JB/T1308.19-2011

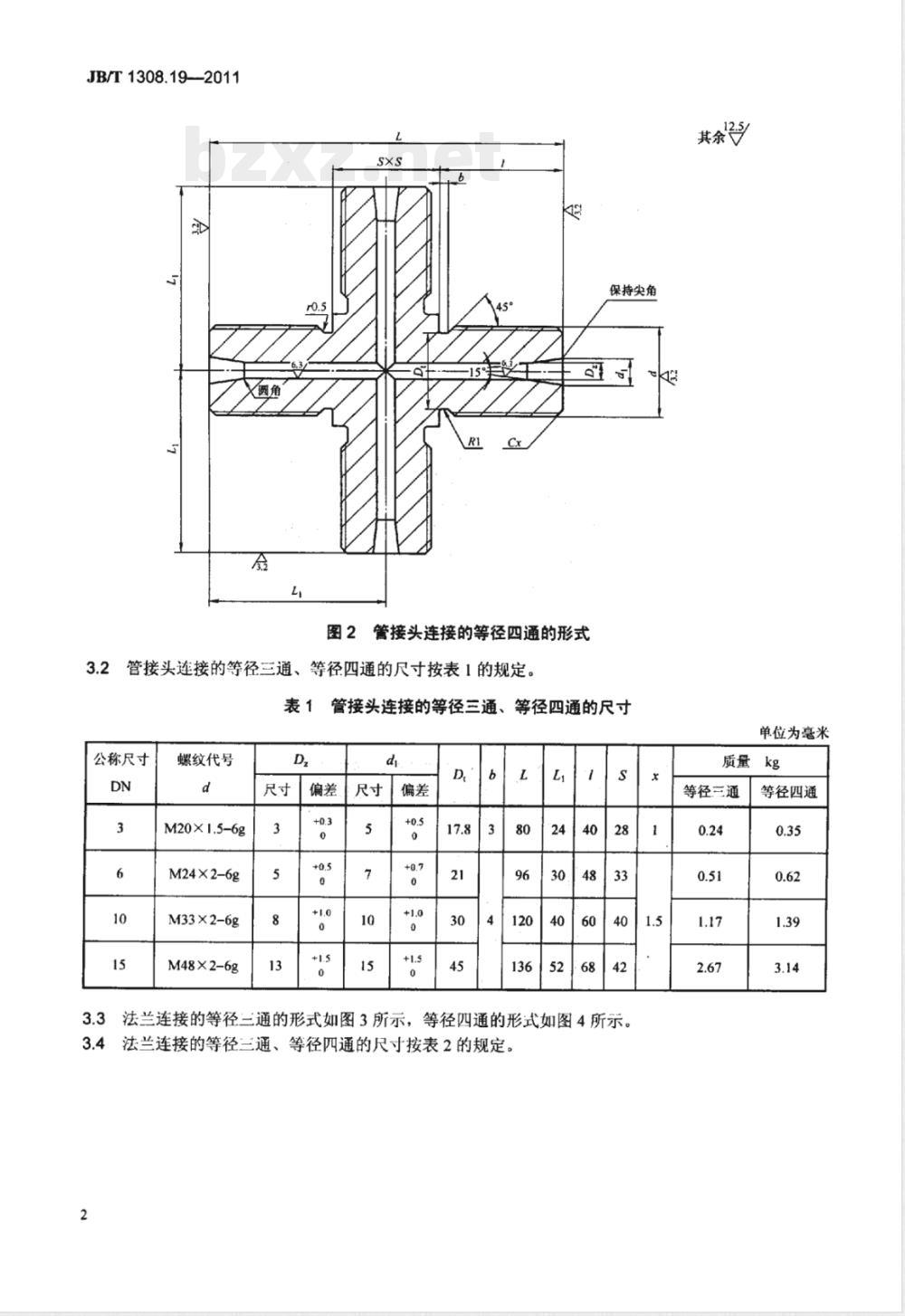

图2管接头连接的等径四通的形式管接头连接的等径三通、等径四通的尺寸按表1的规定。3.2
保持尖角
表1管接头连接的等径三通、等径四通的尺寸公称尺寸
螺纹代号
M20×1.5-6g
M24×2-6g
M33×2-6g
M48×2-6g
法兰连接的等径二通的形式如图3所示，等径四通的形式如图4所示。法兰连接的等径三通、等径四通的尺寸按表2的规定。1.5
单位为毫米
质量kg
等径三通
等径四通
保持尖角
保持尖角
法兰连接的等径三通的形式
法兰连接的等径四通的形式
JB/T1308.19—2011
JB/T1308.19—2011
公称尺寸
4技术要求
表2法兰连接的等径三通、等径四通的尺寸d2
等径三通、等径四通的材料为33CrNi3MoA。4.1
热处理后的力学性能按表3的规定。145
表3力学性能
材料牌号
33CrNi3MoA
抗拉强度
Rm/MPa
≥882
下属服强度
ReL/MPa
≥735
伸长率A
4×M24-2
4×M27-2
6XM27-2
断面收缩率Z
管接头连接等径三通、等径四通的端面按JB/T1308.4的规定。4.3
4.4等径三通、等径四通内孔交线处应倒棱和清除飞边。4
单位为毫米
质量kg
等径三通
冲击吸收能量
等径四通
269~321
4.5管接头连接等径三通、等径四通相互垂直的螺纹中心线不相交度的偏差和法兰连接等径三通、等径四通相互垂直的内孔中心线不相交度的偏差不应大于0.5mm。4.6管接头连接等径三通、等径四通相互垂直的螺纹中心线垂直度偏差和法兰连接等径三通、等径四通相互垂直的内孔中心线垂直度偏差，在100mm长度内不应大于0.3mm。4.7管接头连接等径三通、等径四通两端螺纹中心线同轴度偏差不应大于0.15mm。4.8法兰连接等径三通、等径四通两垂直面螺孔分布和垂直中心线：四螺孔相错45°，六螺孔相错30°。
4.9未注明的机械加工尺寸公差按GB/T1804的规定。4.10
螺纹部分应采取措施，以防咬伤。4.11
等径三通、等径四通应进行化学处理，以防大气腐蚀。4.12
等径三通、等径四通应在方体侧面用钢印打.上印记，印记内容：JB/T1308.19规格/批号。4.13
等径兰通、等径四通的超声检测、磁粉检测和其他技术要求按JB/T1308.2的规定。5标记示例
5.1公称尺寸为DN3的管接头连接的等径三通和等径四通：等径=通G-DN15JB/T1308.19—2011，等径四通G-DN15JB/T1308.19—2011。
5.2公称尺寸为DN3的法兰连接的等径二通和等径四通：等径三通F-DN15JB/T1308.19—2011，等径四通F-DN15JB/T1308.19—2011。
