【其他行业标准】 PN2500超高压阀门和管件第20部分：异径三通、异径四通

本网站发布时间： 2025-07-15 16:17:35

JB/T1308.20-2011
现行
　点击下载此标准

基本信息

标准号：
JB/T 1308.20-2011
标准名称：
PN2500超高压阀门和管件第20部分：异径三通、异径四通
标准类别：
其他行业标准
英文名称：
PN 2500 ultrahigh pressure valves and fittings —Part 20：Reduced three-way and reduced four-way
标准状态：
现行
发布日期：
2011-05-18
实施日期：
2011-08-01
出版语种：
简体中文
下载格式：
.pdf .zip

标准分类号

标准ICS号：
流体系统和通用件>>阀门>>23.060.01阀门综合
中标分类号：
机械>>通用零部件>>J16阀门

关联标准

替代情况：
替代JB/T 1308.20-1999

出版信息

出版社：
机械工业出版社
标准价格：
12.0
出版日期：
2011-08-01

其他信息

起草单位：
合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司
归口单位：
全国阀门标委会
发布部门：
中华人民共和国工业和信息化部
相关标签：
管件异径三通四通

标准简介/下载

点击下载

标准简介：

本标准规定了超高压阀门用异径三通、异径四通形式、尺寸和技术要求。本标准适用于公称压力PN2500、公称尺寸为DN3~DN25的乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径三通、异径四通。

标准内容

部分标准内容：

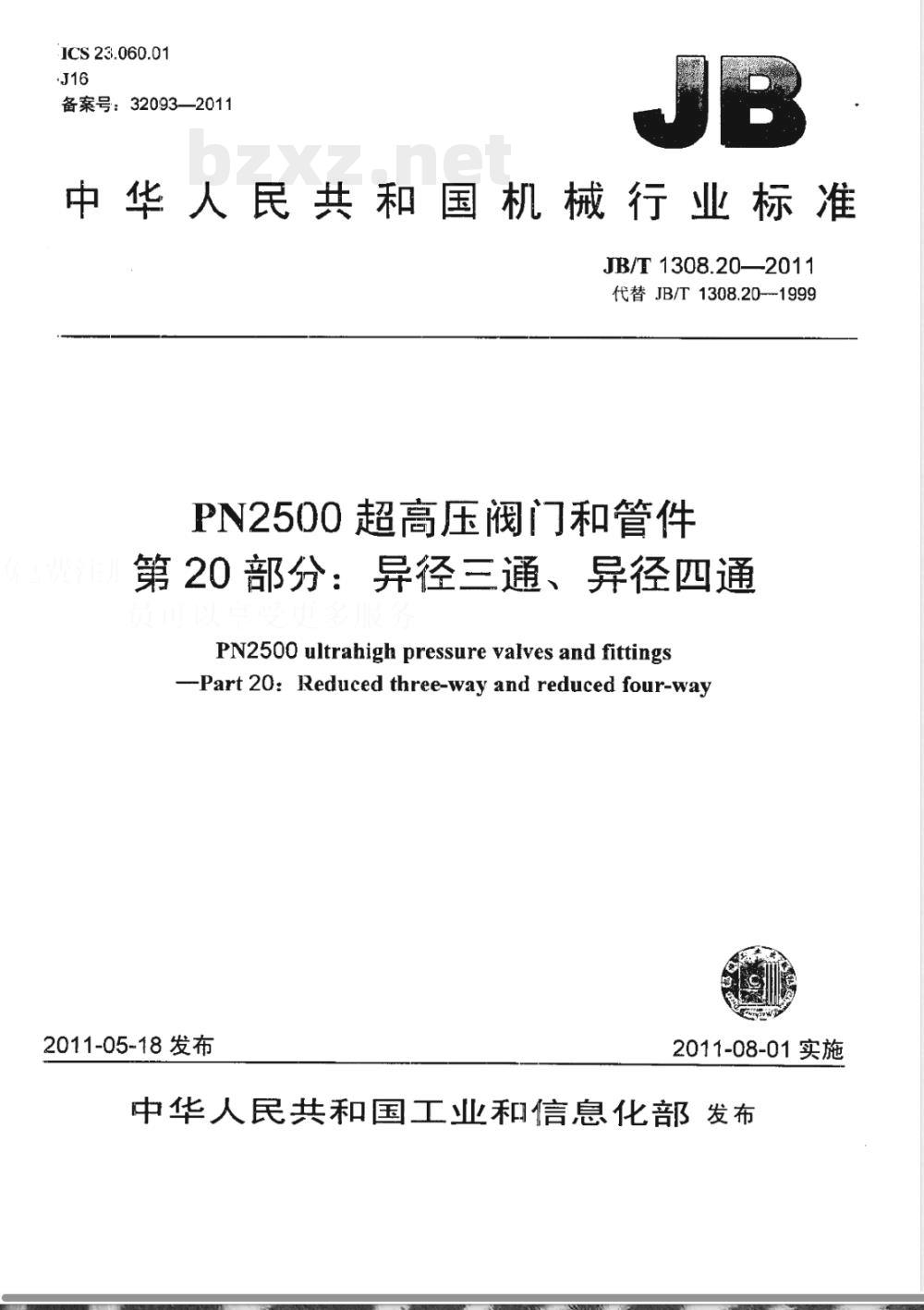

ICS23.060.01
备案号：32093—2011
中华人民共和国机械行业标准
JB/T 1308.20—2011
代替JB/T1308.20-1999
PN2500超高压阀门和管件
第20 部分：异径三通、异径四通　PN2500 ultrahigh pressure valves and fittings-Part 20: Reduced three-way and reduced four-way2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

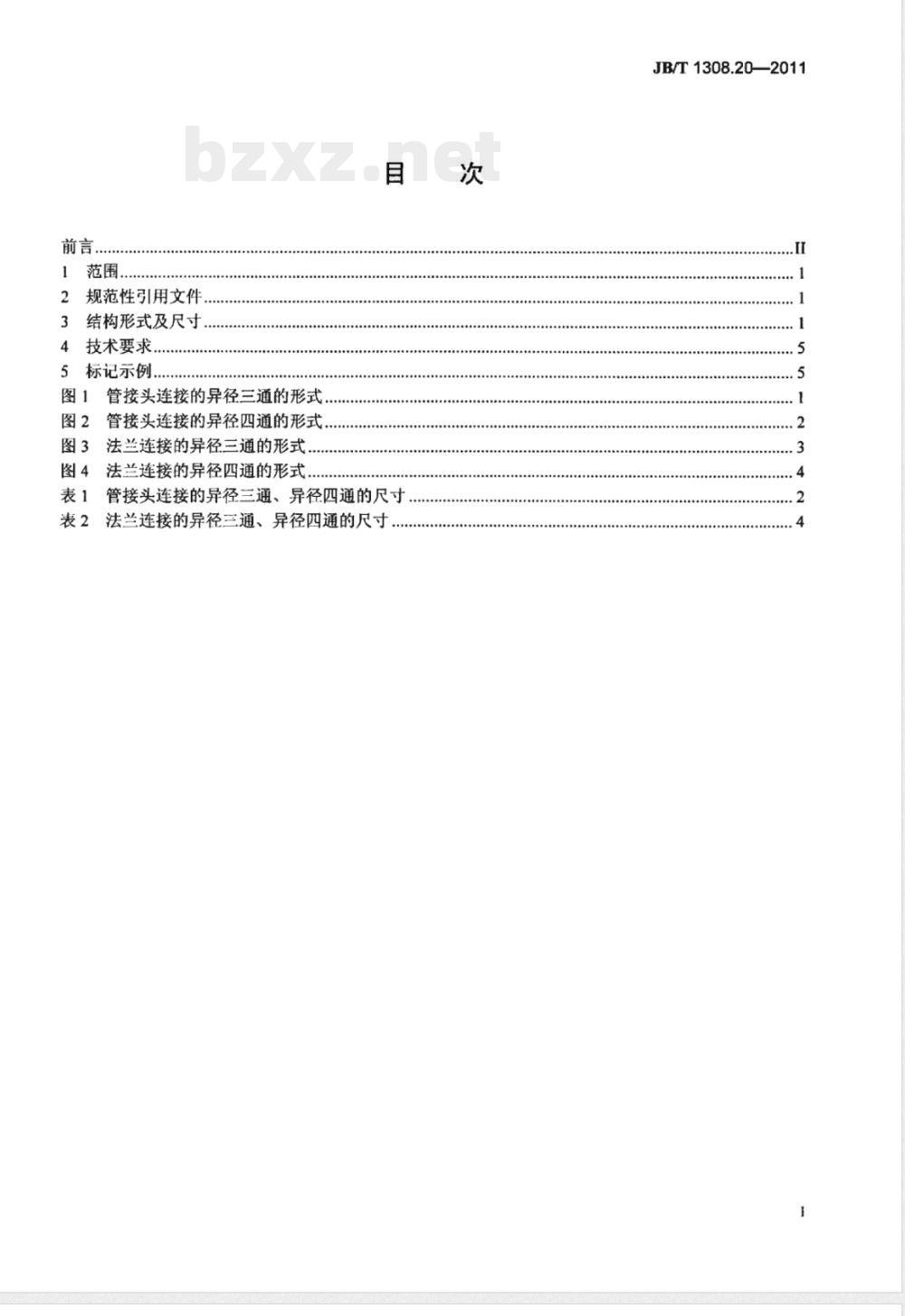

1范围
2规范性引用文件，
结构形式及尺寸
技术要求
5标记示例...
图1管接头连接的异径三通的形式图2管接头连接的异径四通的形式..图3法兰连接的异径三通的形式
图4法兰连接的异径四通的形式，目
表1管接头连接的异径三通、异径四通的尺寸表2法兰连接的异径三通、异径四通的尺寸次
JB/T1308.20—2011
JB/T1308.20—2011

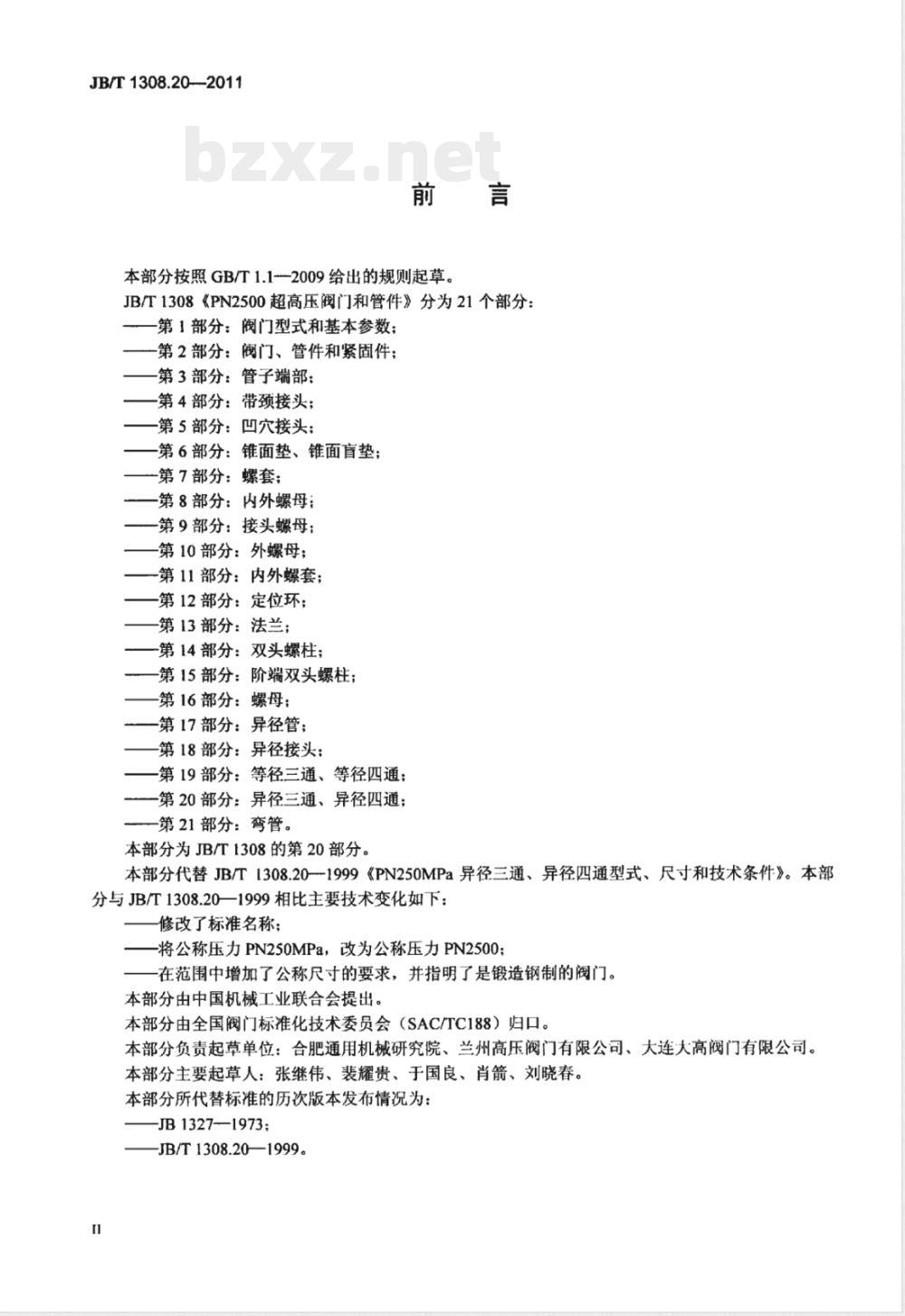

本部分按照GB/T1.1-2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
第6部分：锥面垫、锥面盲垫；
第7部分：螺套；
第8部分：内外螺母：
-第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
-第14部分：双头螺柱；
第15部分：阶端双头螺柱；
第16部分：螺母；
第17部分：异径管；
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第20部分。本部分代替JB/T1308.20-1999《PN250MPa异径三通、异径四通型式、尺寸和技术条件》。本部分与JB/T1308.20一1999相比主要技术变化如下：修改了标准名称；
将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本部分主要起草人：张继伟、裴耀贵、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1327—1973;
JB/T1308.20—1999。

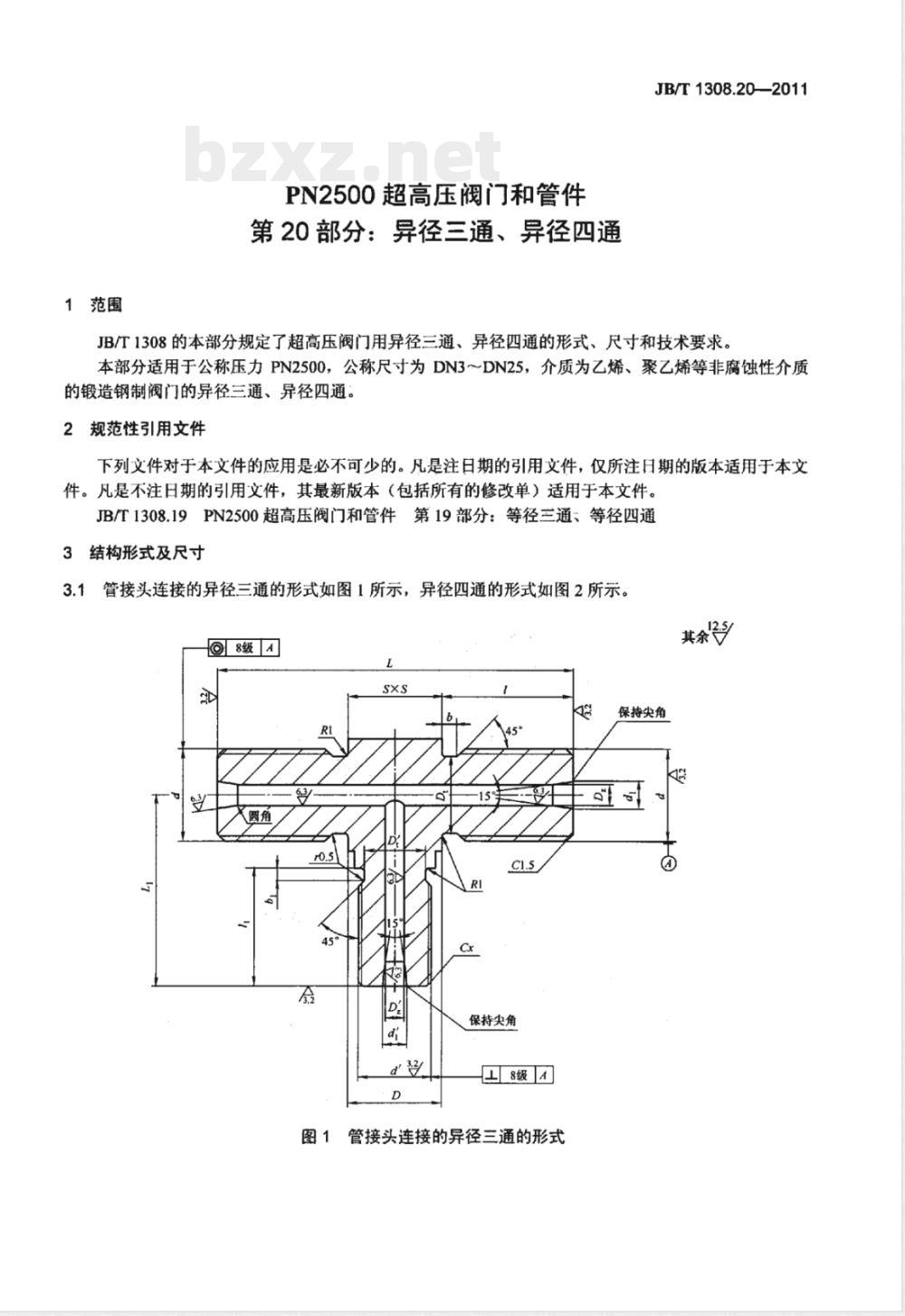

PN2500超高压阀门和管件
第20部分：异径三通、异径四通JB/T1308.20——2011
JB/T1308的本部分规定了超高压阀门用异径三通、异径四通的形式、尺寸和技术要求。本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的异径三通、异径四通。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T1308.19PN2500超高压阀门和管件第19部分：等径三通、等径四通3结构形式及尺寸
3.1管接头连接的异径三通的形式如图1所示，异径四通的形式如图2所示。8级
保持央角
管接头连接的异径三通的形式
保持尖角
JB/T1308.20—2011
保持尖角

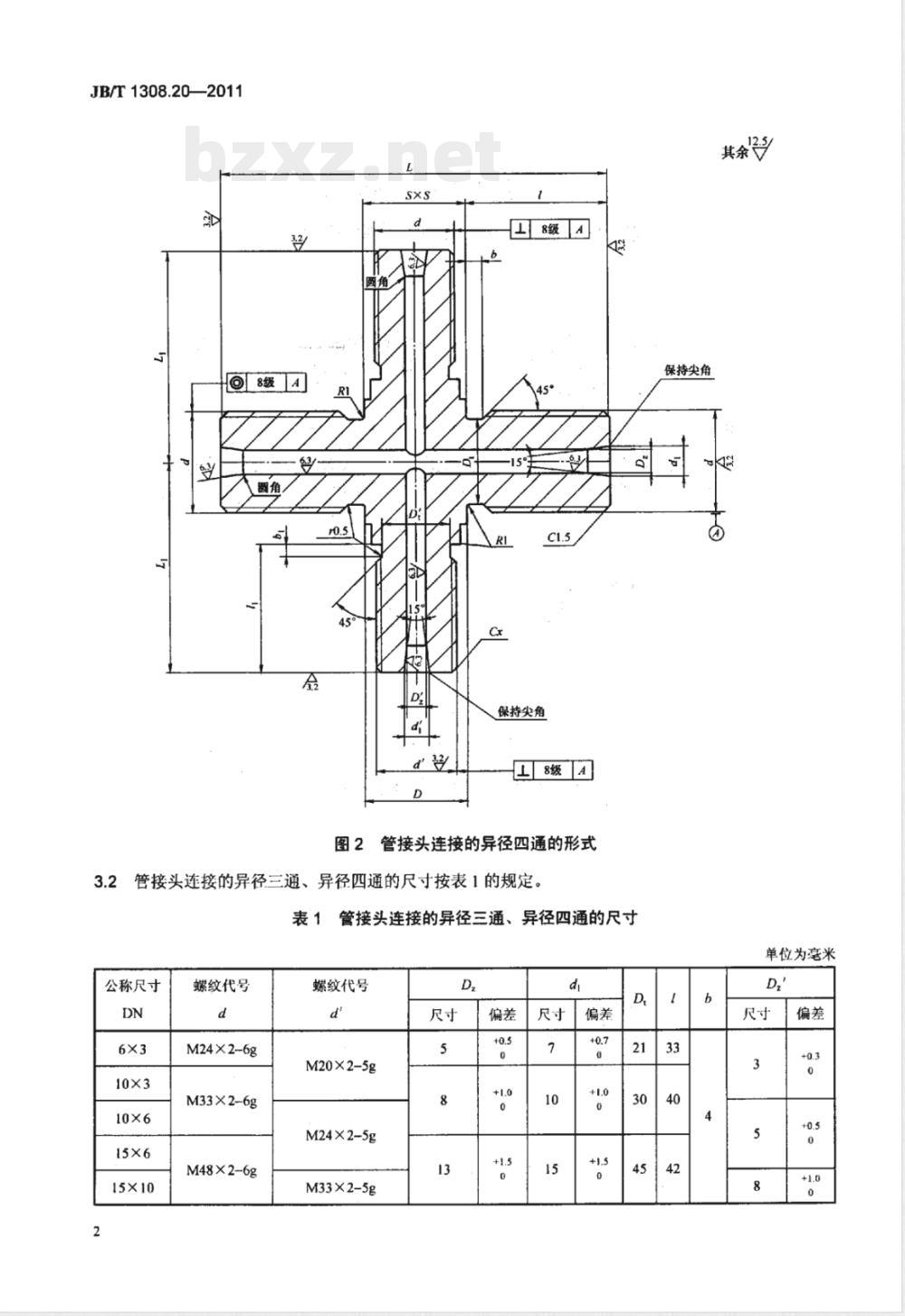

图2管接头连接的异径四通的形式3.2管接头连接的异径三通、异径四通的尺寸按表1的规定。饺bzxz.net
管接头连接的异径三通、异径四通的尺寸表1
公称尺寸
15×10
螺纹代号
M24×2~6g
M33X2-6g
M48×2-6g
螺纹代号
M20×2-5g
M24×2-5g
M33×2-5g
保持尖角
单位为毫米
公称尺寸
15×10
法兰连接的异径三
：通的形式如图3所示，
表1（续）
异径四通的形式如图4所示。
保持尖角
保持尖角
图3法兰连接的异径三通的形式
JB/T1308.20-2011
质量kg
异径三通
异径四通
JB/T1308.20—2011
保持尖角
保持尖角
图4法兰连接的异径四通的形式
3.4法兰连接的异径三通、异径四通的尺寸按表2的规定。表2法兰连接的异径三通、异径四通的尺寸公称尺寸
20×15
25×15
25×20
公称尺寸
20×15
25×15
25×20
单位为毫米
4XM27-6H
6×M27-6H
异径一通
4×M24-6H
4XM27-6H
异径四通
4技术要求
技术要求按JB/T1308.19的规定。5标记示例
5.1公称尺寸为DN10×6mm的管接头连接的异径三通和异径四通：JB/T1308.20—2011
异径三通G-DN10×6JB/T1308.20—2011，异径四通JB/T1308.20-—2011。
G-DN10×6
公称尺寸为DN3的法兰连接的异径三通和异径四通：异径三通F-DN3
3JB/T1308.20—2011，异径四通JB/T1308.20—2011。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
