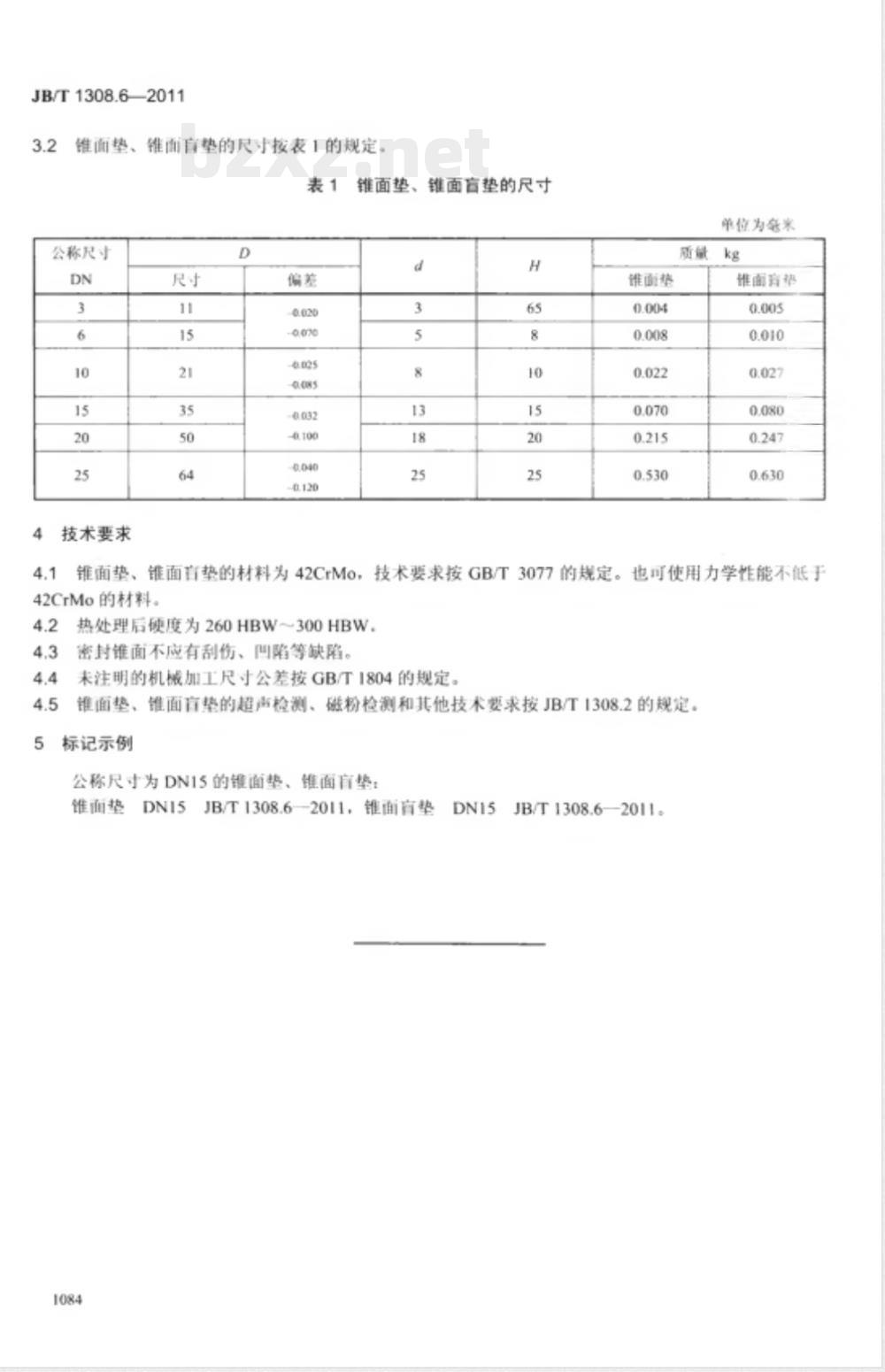

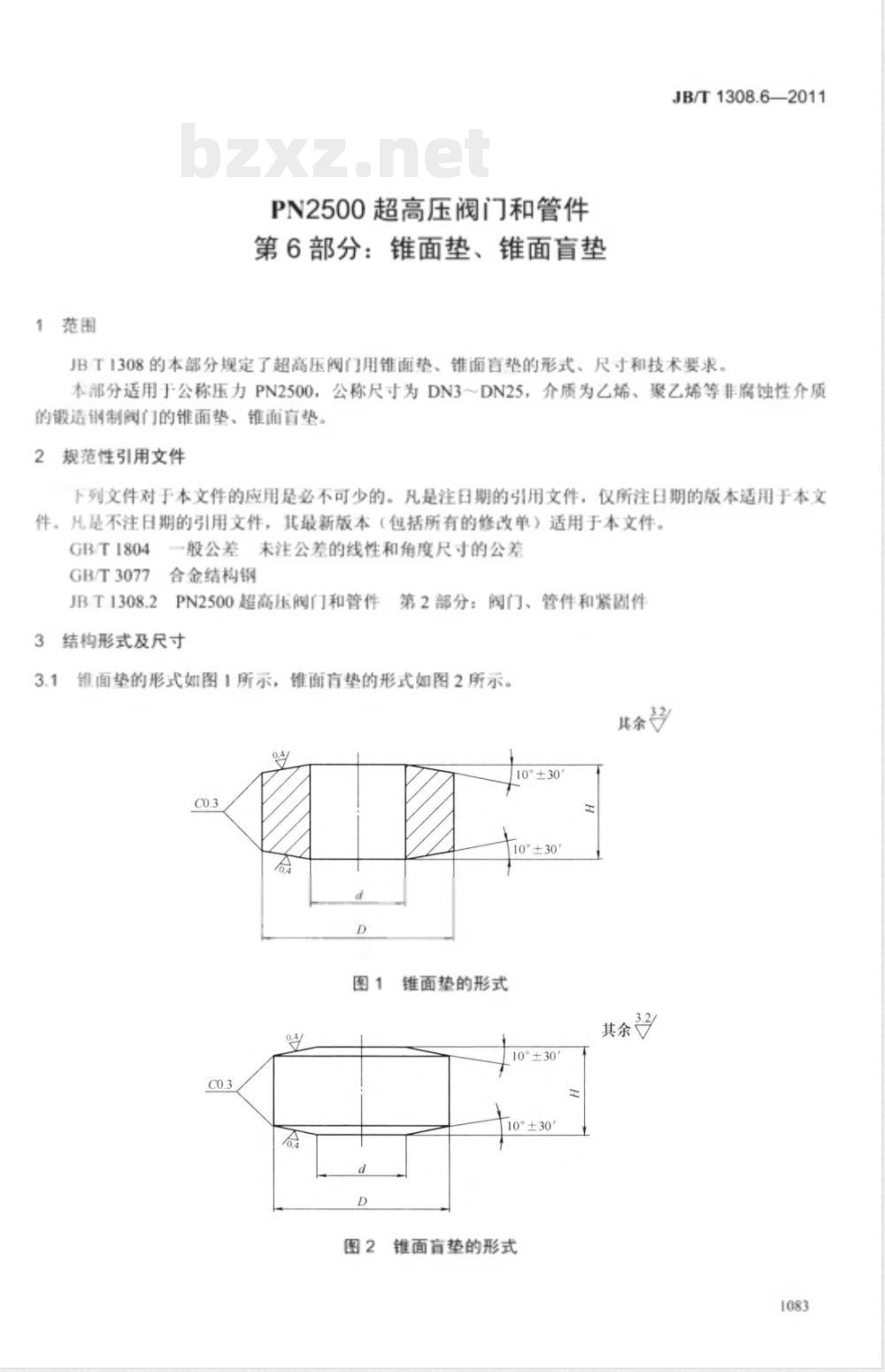

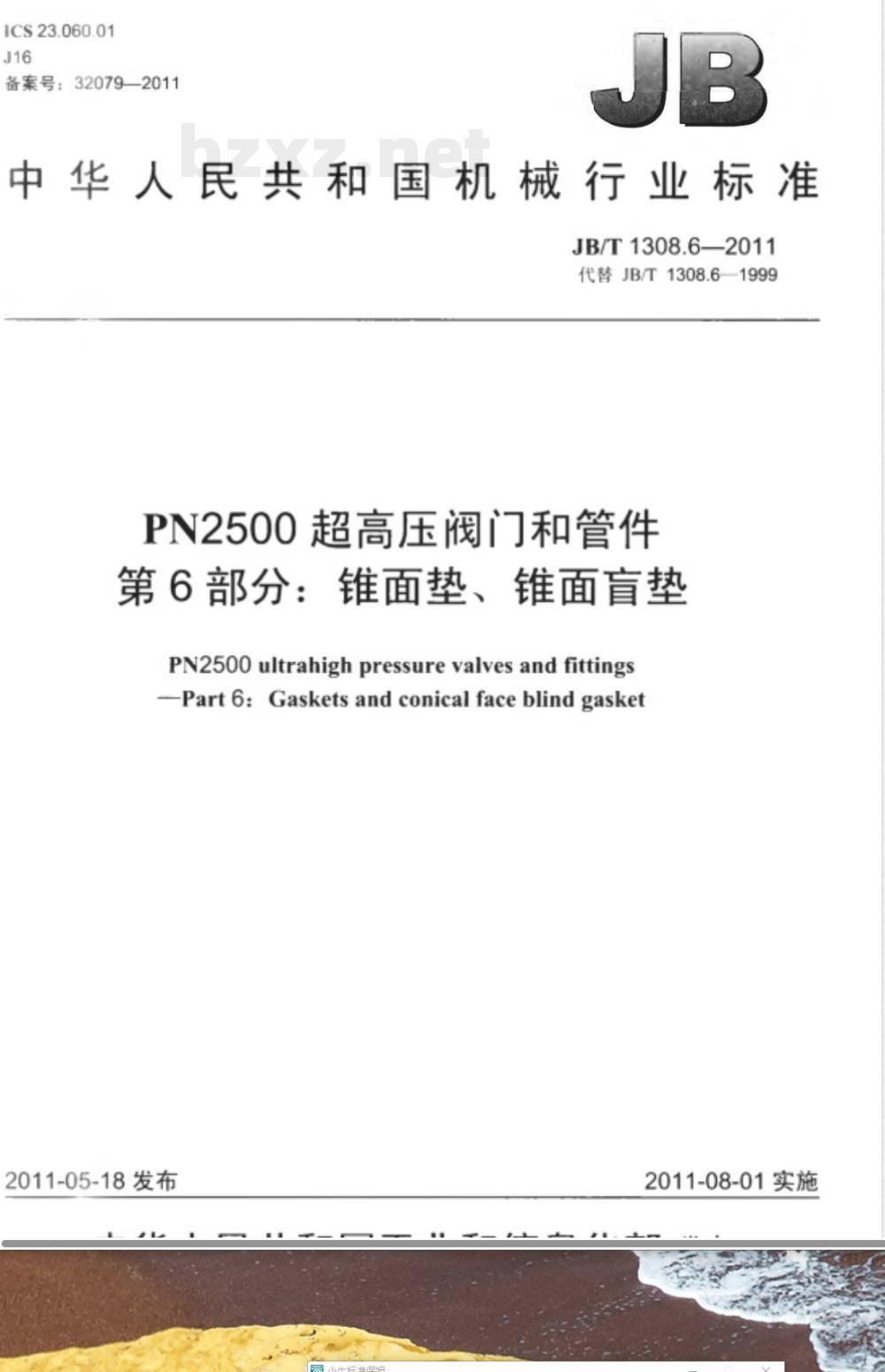

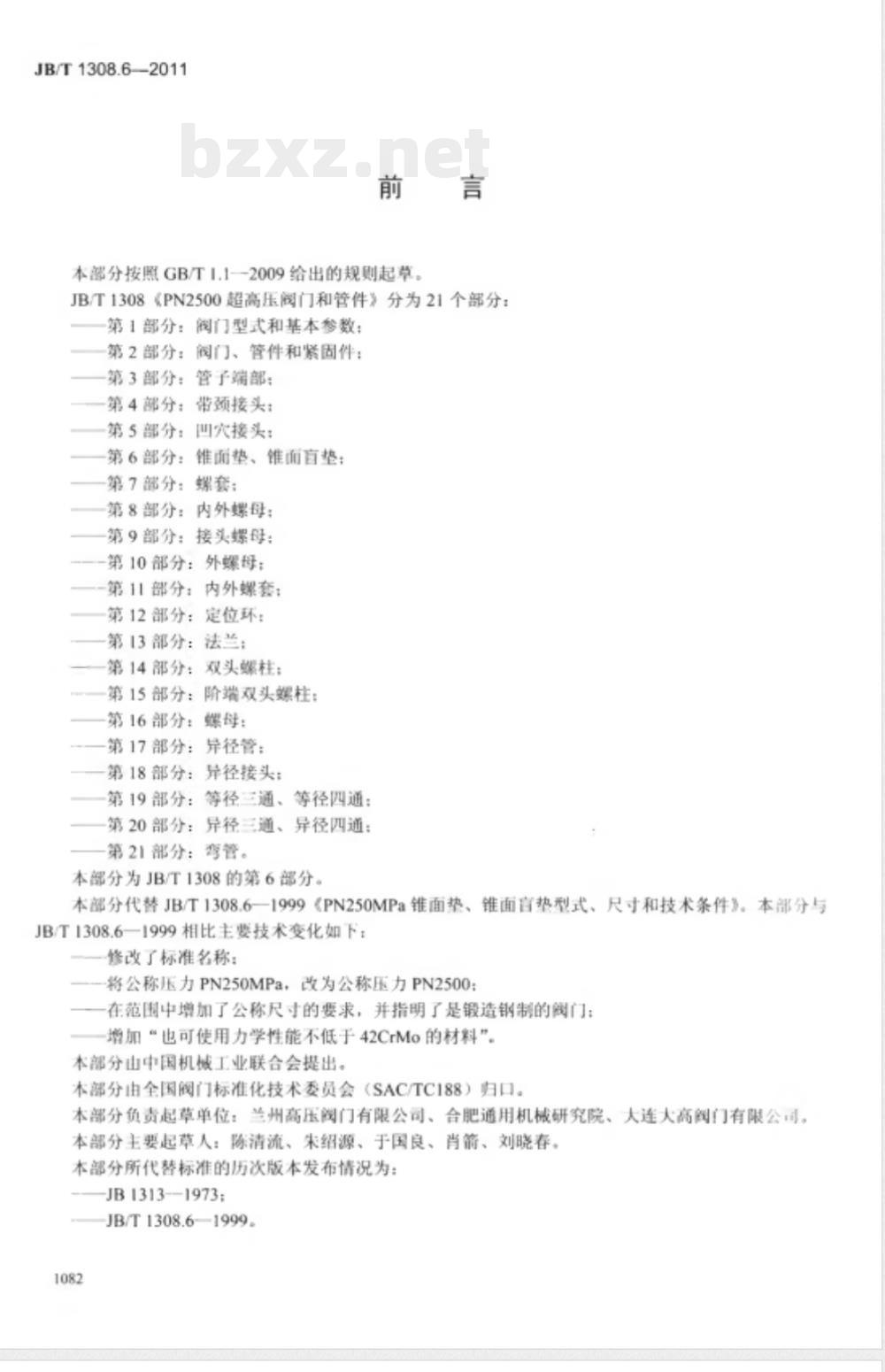

ICS 23.060.01 J16 备案号：32079—2011 中华人民共和国机械行业标准 JB/T1308.6—2011 代替 JB/T1308.6—1999 PN2500超高压阀门和管件 第6部分：锥面垫、锥面盲垫 PN2500 ultrahigh pressure valves and fittings Part 6: Gaskets and conical face blind gasket 2011-05-18 发布 2011-08-01 实施 前言 本部分按照GB/T1.1—2009规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分，本部分为第6部分。本部分代替JB/T1308.6—1999《PN250MPa锥面垫、锥面盲垫型式、尺寸和技术条件》，主要技术变化包括标准名称修改、公称压力由PN250MPa改为PN2500、增加公称尺寸要求并明确为锻造钢制阀门、增加可使用力学性能不低于42CrMo的材料。本部分由中国机械工业联合会提出，全国阀门标准化技术委员会（SAC/TC188）归口，起草单位为兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司，主要起草人：陈清流、宋绍源、于国良、肖箭、刘晓春。本部分所代替标准历次版本：JB 1313—1973; JB/T1308.6—1999。 1 范围 本部分规定了超高压阀门用锥面垫、锥面盲垫的形式、尺寸和技术要求，适用于公称压力PN2500，公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢阀门。 2 规范性引用文件 下列文件对本文件的应用必不可少：GB/T1804 一般公差未注公差的线性和角度尺寸公差，GB/T3077 合金结构钢，JB/T1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件结构形式及尺寸。 3 结构形式及尺寸 3.1 锥面垫的形式如图1所示，锥面盲垫的形式如图2所示。 3.2 锥面垫、锥面盲垫的尺寸按表1规定。 表1 锥面垫与锥面盲垫尺寸 公称尺寸 DN: 10, 15, 20, 25 尺寸 H: 3, 8, 13, 18, 25, 65, 06, 10, 15, 20, 25 D 尺寸: 15, 21, 35, 50, 64 D 偏差: -0.020, -0.050, 0.025, 0.085, -0.032, -0.100, -0.040, -0.120 质量 kg: 0.004, 0.008, 0.022, 0.070, 0.215, 0.530, 0.005, 0.010, 0.027, 0.080, 0.247, 0.630 单位：毫米 4 技术要求 锥面垫、锥面盲垫的材料为42CrMo，技术要求按GB/T3077规定。热处理后硬度为260HBW～300HBW。密封锥面不应有刮伤、回陷等缺陷。未注明的机械加工尺寸公差按GB/T1804规定。锥面盲垫的超声检测、磁粉检测及其他技术要求按JB/T1308.2规定执行。 5 标记示例 公称尺寸为DN15的锥面垫、锥面盲垫标记应按标准规定进行标注。
