【其他行业标准】 PN2500超高压阀门和管件 第21部分：弯管

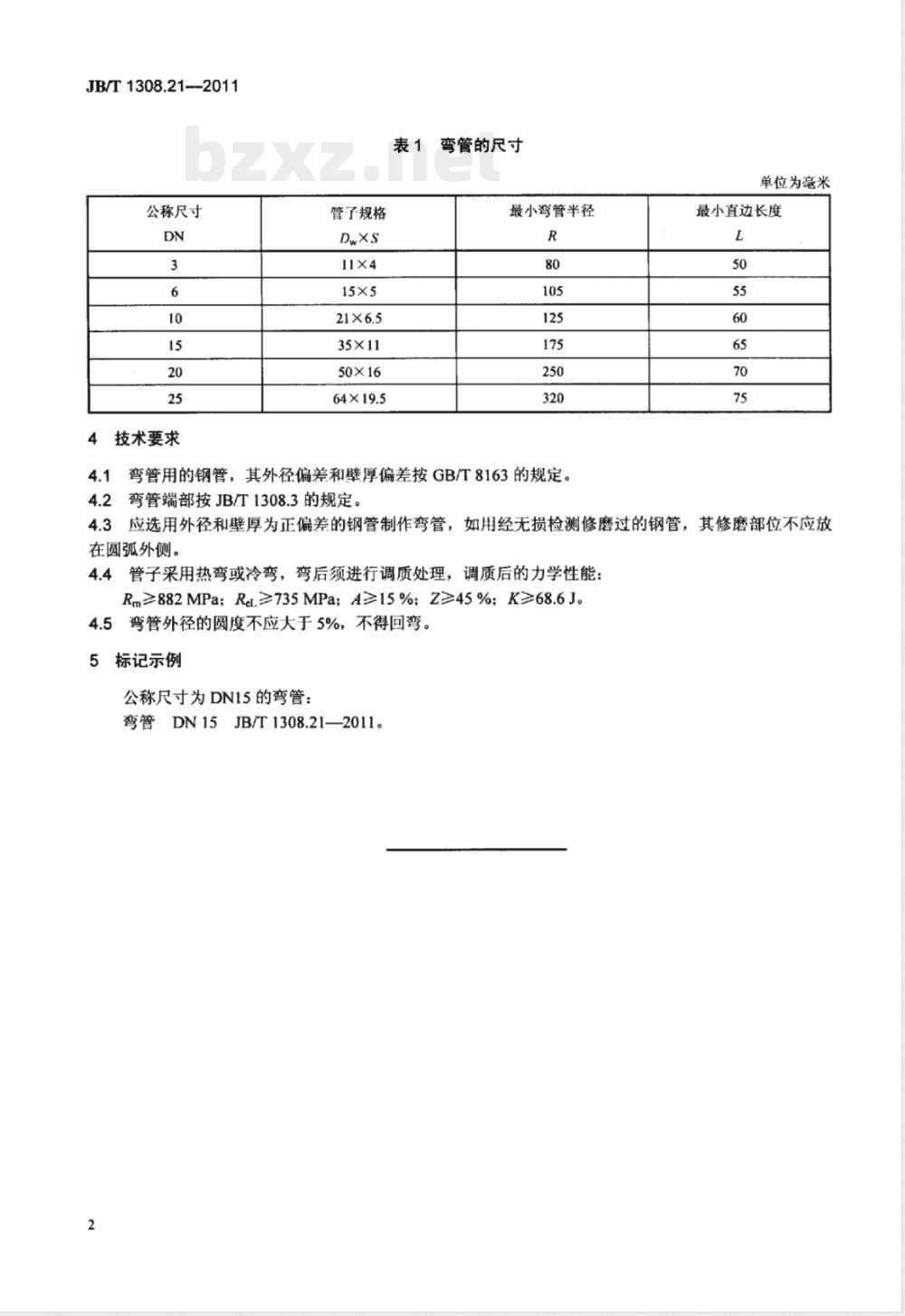

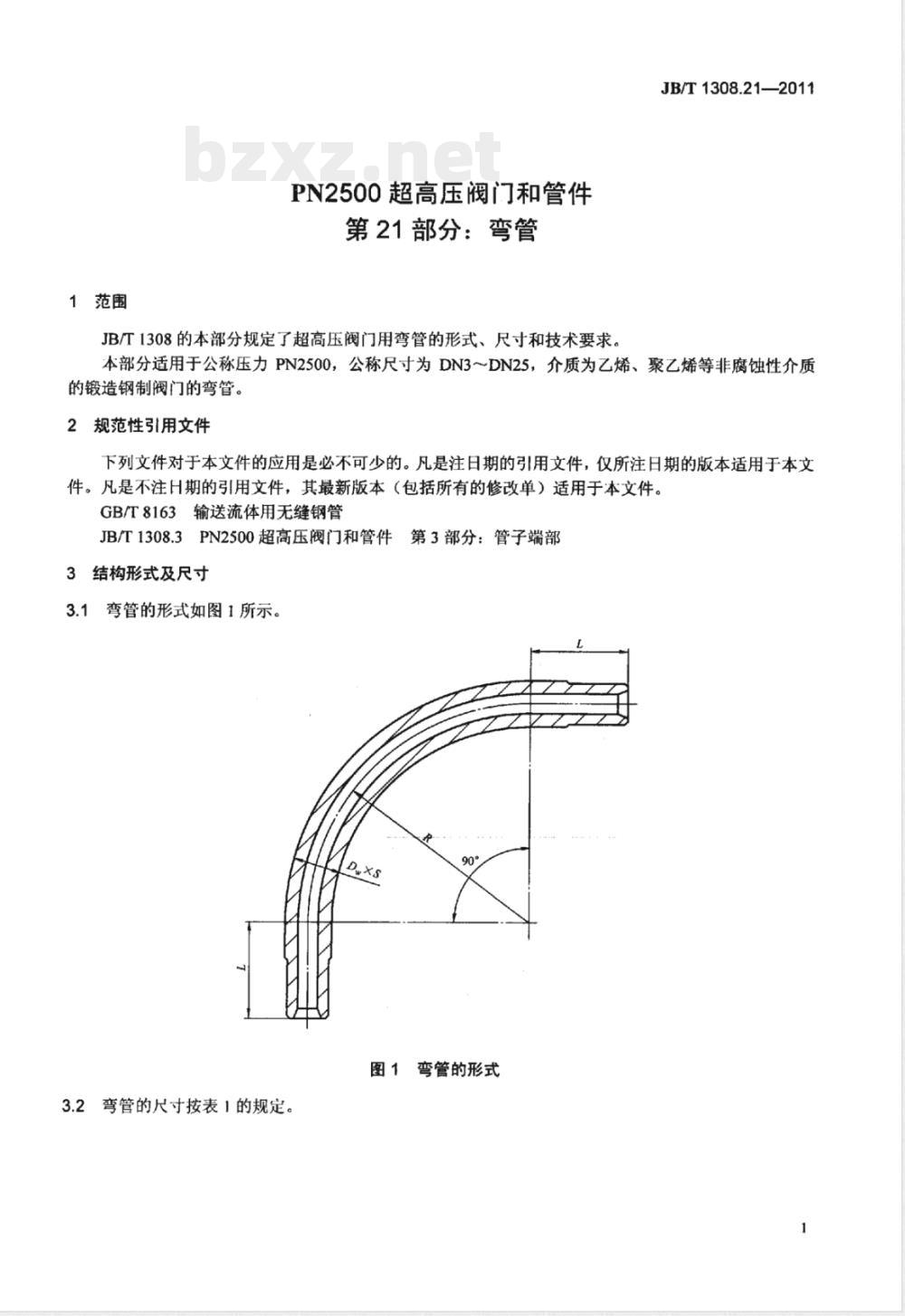

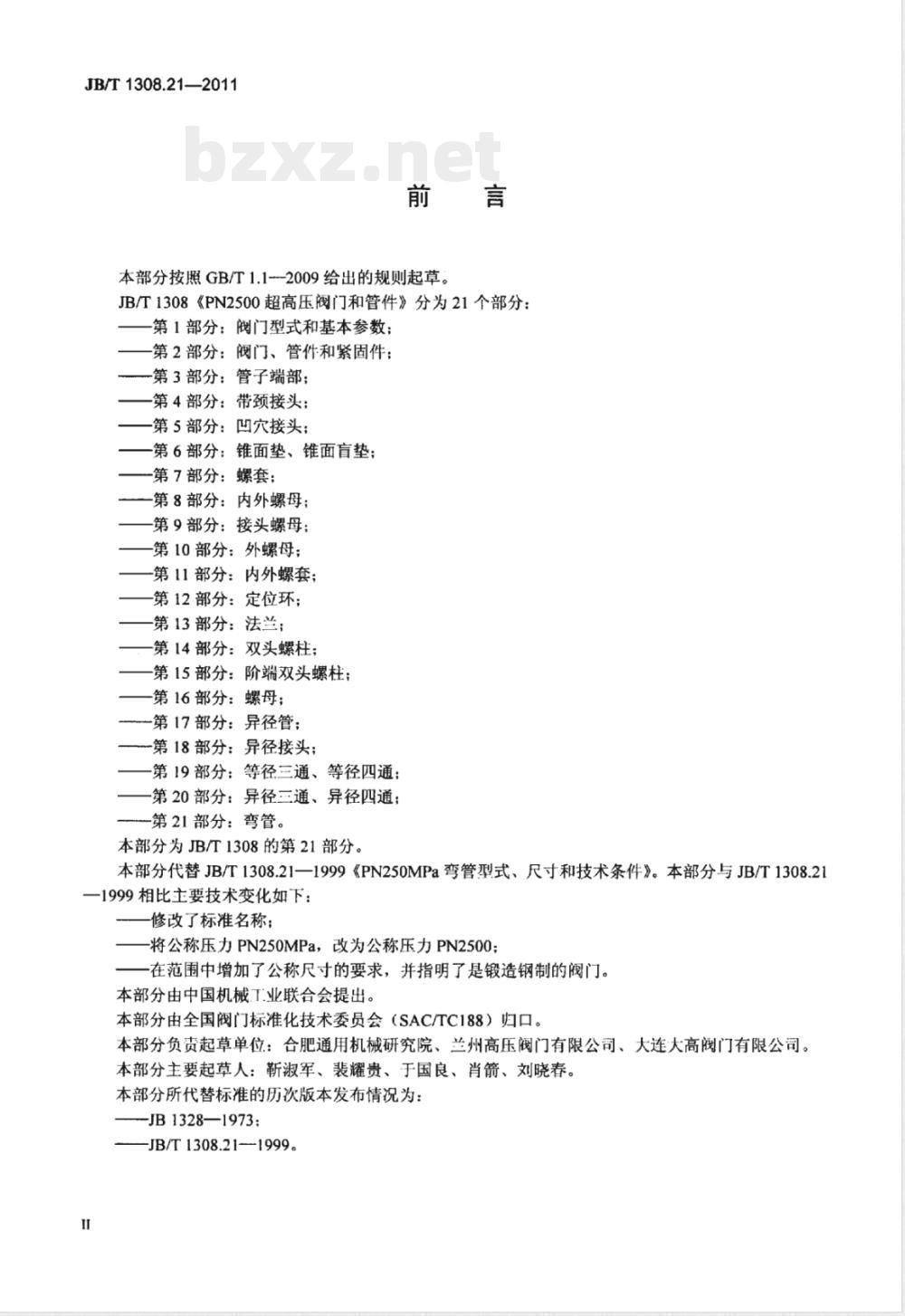

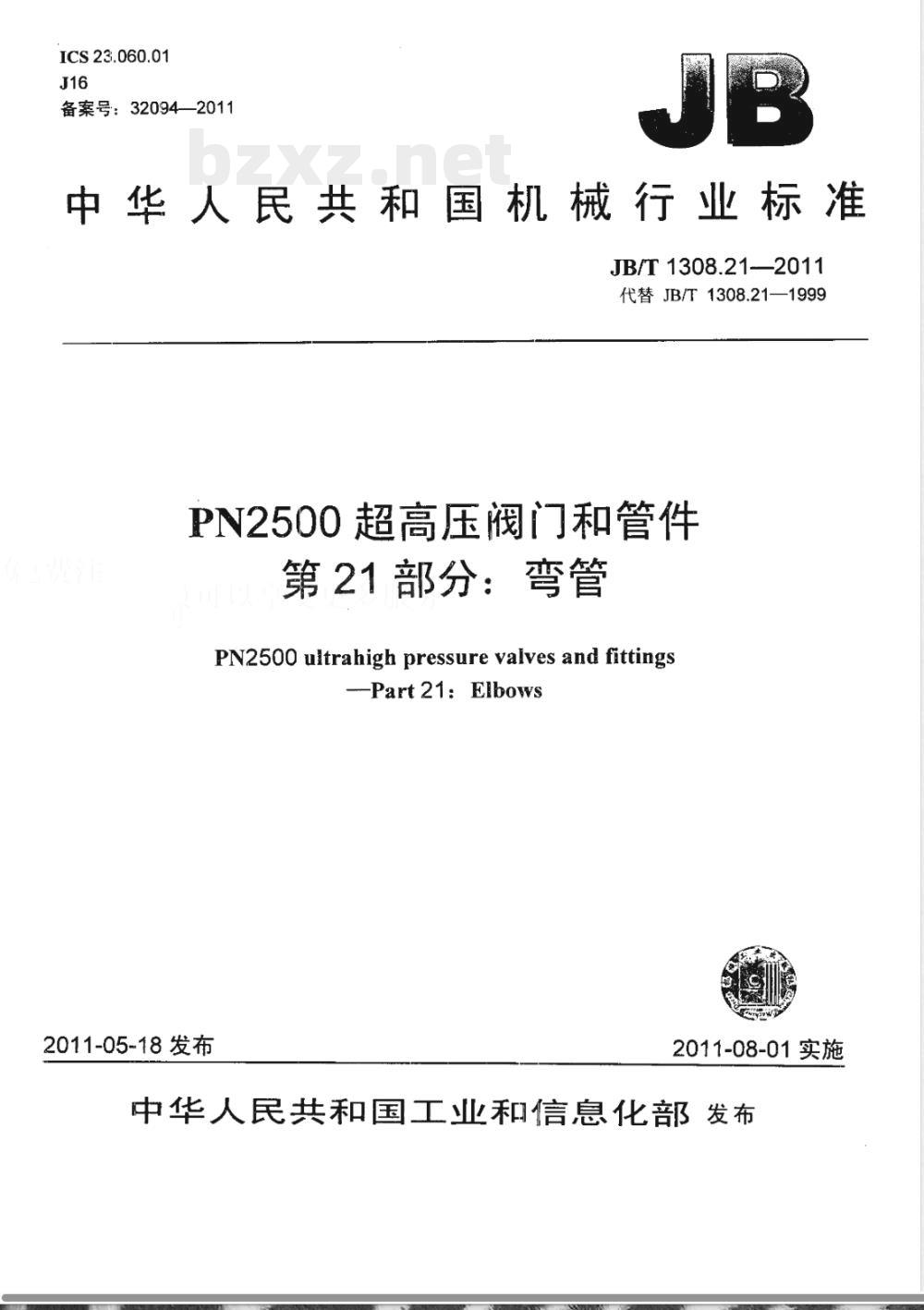

ICS 23.060.01 J16 备案号：32094—2011 中华人民共和国机械行业标准 JB/T1308.21—2011 代替JB/T1308.21—1999 PN2500超高压阀门和管件 第21部分：弯管 PN2500 ultrahigh pressure valves and fittings-Part 21: Elbows 2011-05-18 发布 2011-08-01 实施 前言 本部分按照GB/T1.1-2009给出的规则起草。JB/T1308（PN2500超高压阀门和管件）分为21个部分：第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。 本部分为JB/T1308的第21部分，代替JB/T1308.21—1999《PN250MPa弯管型式、尺寸和技术条件》。与前版本相比，主要技术变化如下：修改标准名称，将公称压力PN250MPa改为PN2500；在范围中增加公称尺寸要求，并指明为锻造钢阀门。本部分由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。起草单位包括合肥通用机械研究院、兰州高压阀门有限公司、大连高压阀门有限公司，主要起草人为靳淑军、裴耀贵、于国良、肖箭、刘晓春。本部分所代替标准历次版本为JB1328—1973及JB/T1308.21—1999。 1 范围 本部分规定了超高压阀门用弯管的形式、尺寸和技术要求，适用于公称压力PN2500、公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢阀门。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件仅适用于所注日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用。包括：GB/T8163《输送流体用无缝钢管》、JB/T1308.3《PN2500超高压阀门和管件第3部分：管子端部》。 3 结构形式及尺寸 3.1 弯管的形式如图1所示。 3.2 弯管的尺寸按表1规定。 表1 弯管尺寸 公称尺寸DN: 3, 6, 10, 15, 20, 25 管子规格（外径×壁厚）: 11×4, 15×5, 21×6.5, 35×11, 50×16, 64×19.5 最小弯管半径R: 80, 105, 125, 175, 250, 320 最小直边长度Z: 50, 55, 60, 65, 70, 75 弯管用的钢管其外径偏差和壁厚偏差按GB/T8163规定。弯管端部按JB/T1308.3规定。单位为毫米。 4 技术要求 4.1 应选用外径和壁厚为正偏差的钢管制作弯管，如用经无损检测修磨过的钢管，其修磨部位不应在圆弧外侧。 4.2 管子采用热弯或冷弯，弯后须进行调质处理，调质后的力学性能：Rm≥882MPa；ReL≥735MPa；A≥15%；Z≥45%；K≥68.6J。弯管外径的圆度不应大于5%，不得回弯。 5 标记示例 公称尺寸为DN15的弯管标记示例：弯管DN15 JB/T1308.21—2011。
