【其他行业标准】 新一代天气雷达站防雷技术规范

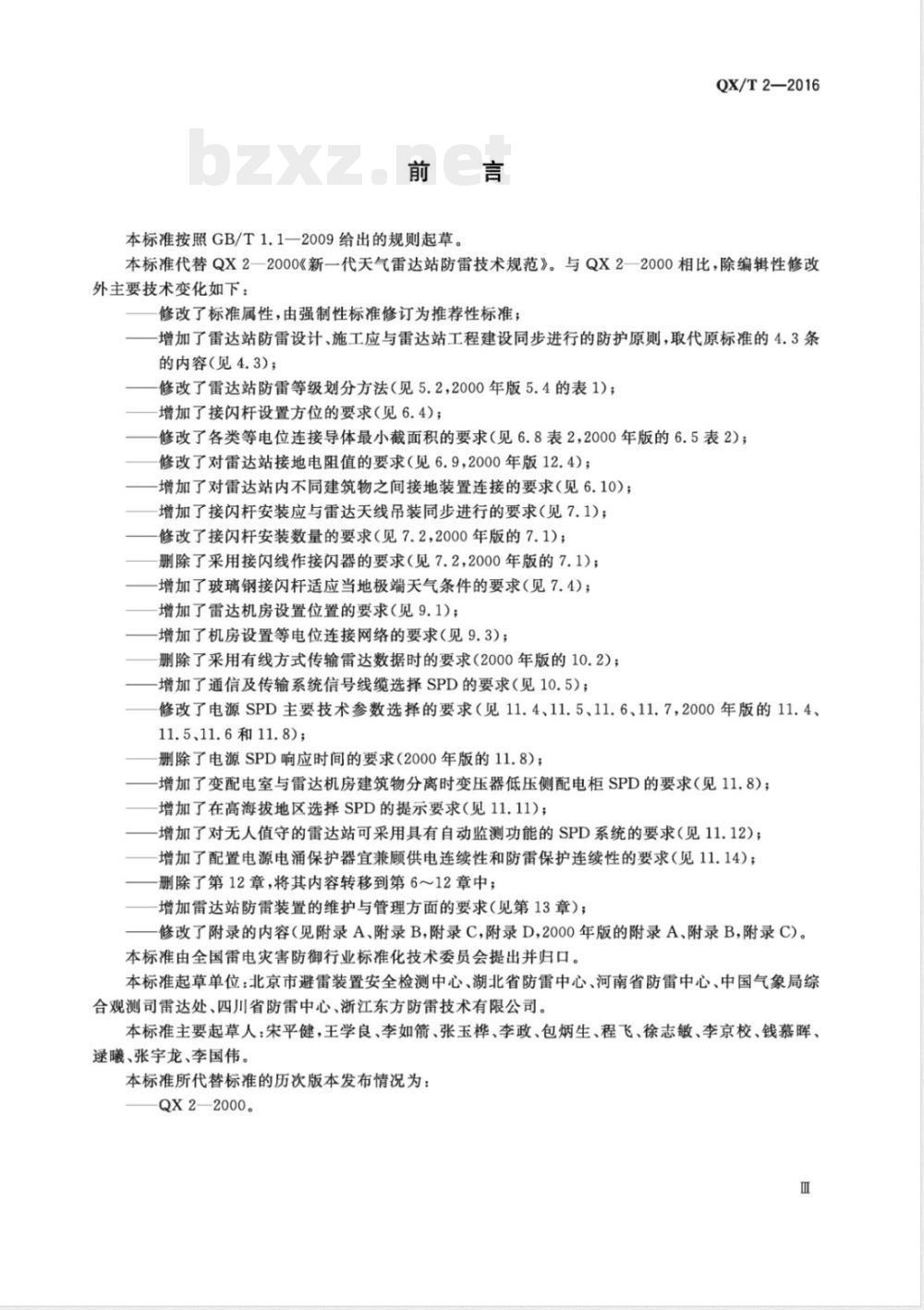

ICS 33.100 M04 QX 中华人民共和国气象行业标准 QX/T 2—2016 代替 QX 2—2000 新一代天气雷达站防雷技术规范 Technical specifications for lightning protection at China new generation weather radar station 2016-09-29 发布 2017-03-01 实施 中国气象局 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 QX 2—2000《新一代天气雷达站防雷技术规范》。与 QX 2—2000 相比，除编辑性修改外，主要技术变化如下： — 修改了标准属性，由强制性标准修订为推荐性标准； — 增加了雷达站防雷设计、施工应与雷达站工程建设同步进行的防护原则； — 修改了雷达站防雷等级划分方法； — 增加了接闪杆设置方位的要求； — 修改了各类等电位连接导体最小截面积的要求； — 修改了对雷达站接地电阻值的要求； — 增加了对雷达站内不同建筑物之间接地装置连接的要求； — 增加了接闪杆安装应与雷达天线吊装同步进行的要求； — 修改了接闪杆安装数量的要求； — 删除了采用接闪线作接闪器的要求； — 增加了玻璃钢接闪杆适应当地极端天气条件的要求； — 增加了雷达机房设置位置的要求； — 增加了机房设置等电位连接网络的要求； — 删除了采用有线方式传输雷达数据时的要求； — 增加了通信及传输系统信号线缆选择 SPD 的要求； — 修改了电源 SPD 主要技术参数选择的要求； — 删除了电源 SPD 响应时间的要求； — 增加了变配电室与雷达机房建筑物分离时变压器低压侧配电柜 SPD 的要求； — 增加了在高海拔地区选择 SPD 的提示要求； — 增加了对无人值守雷达站采用具有自动监测功能 SPD 系统的要求； — 增加了配置电源电涌保护器兼顾供电连续性和防雷保护连续性的要求； — 删除了原第 12 章，并将相关内容转移至第 6～12 章； — 增加了雷达站防雷装置维护与管理方面的要求； — 修改了附录内容。 本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。 本标准起草单位：北京市避雷装置安全检测中心、湖北省防雷中心、河南省防雷中心、中国气象局综合观测司雷达处、四川省防雷中心、浙江东方防雷技术有限公司。 本标准主要起草人：宋平健、王学良、李如箭、张玉桦、李政、包炳生、程飞、徐志敏、李京校、钱慕晖、张曦、张宇龙、李国伟。 本标准所代替标准的历次版本发布情况为：QX 2—2000。 1 范围 本标准规定了新一代天气雷达站（以下简称“雷达站”）的雷电防护原则、防雷等级划分，以及雷达站建筑物、雷达系统、配电系统、其他装置及防雷装置维护与管理等要求。 本标准适用于新一代天气雷达站的防雷设计、施工与改造，其他天气雷达站的雷电防护可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50057—2010 建筑物防雷设计规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 新一代天气雷达（China new generation weather radar；CINRAD） 采用全相参和多普勒技术，能够定量估算回波强度、径向速度、谱宽等信息的天气雷达。 注：本标准特指型号为 CINRAD/SA、CINRAD/SB 等系列天气雷达。
