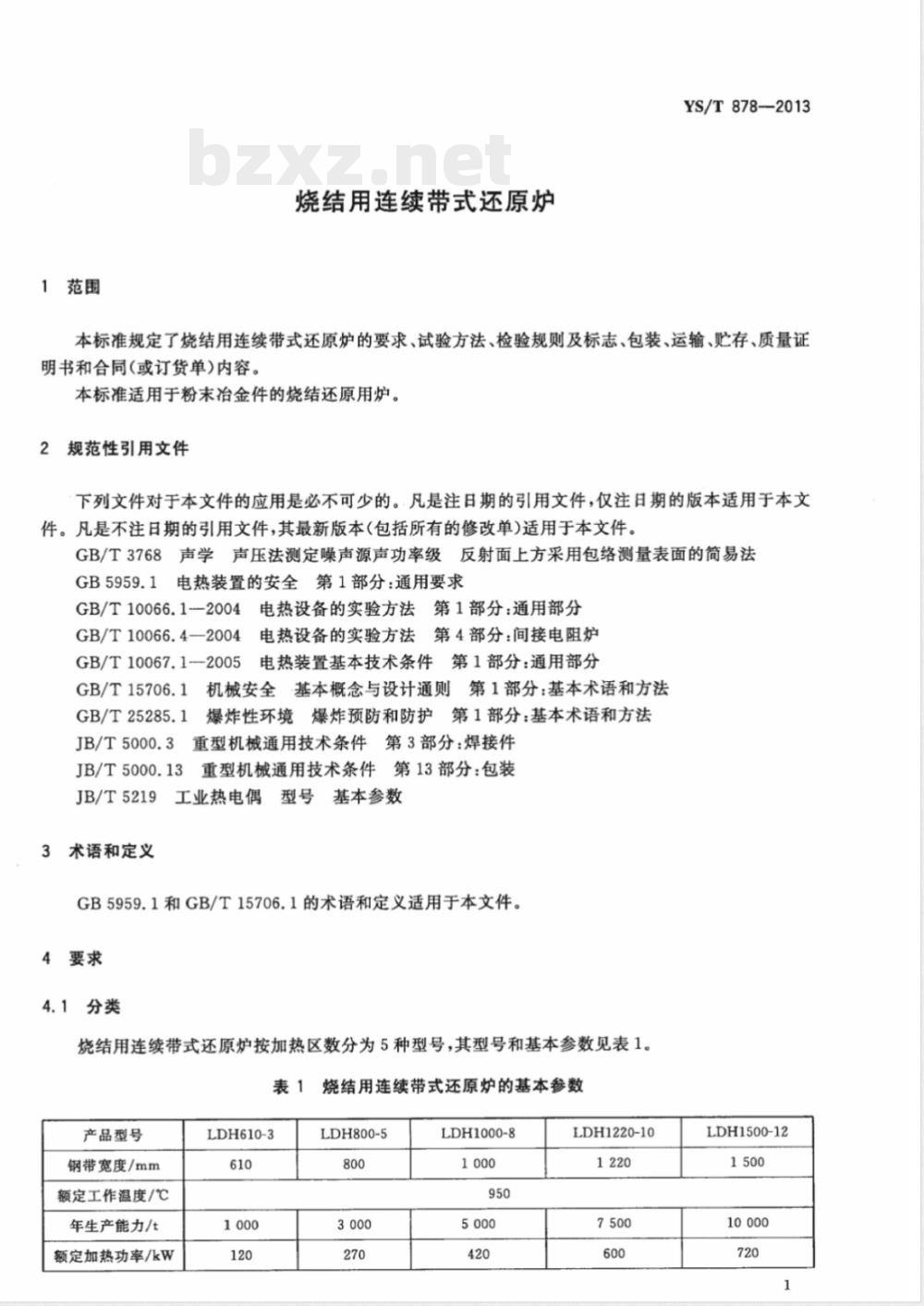

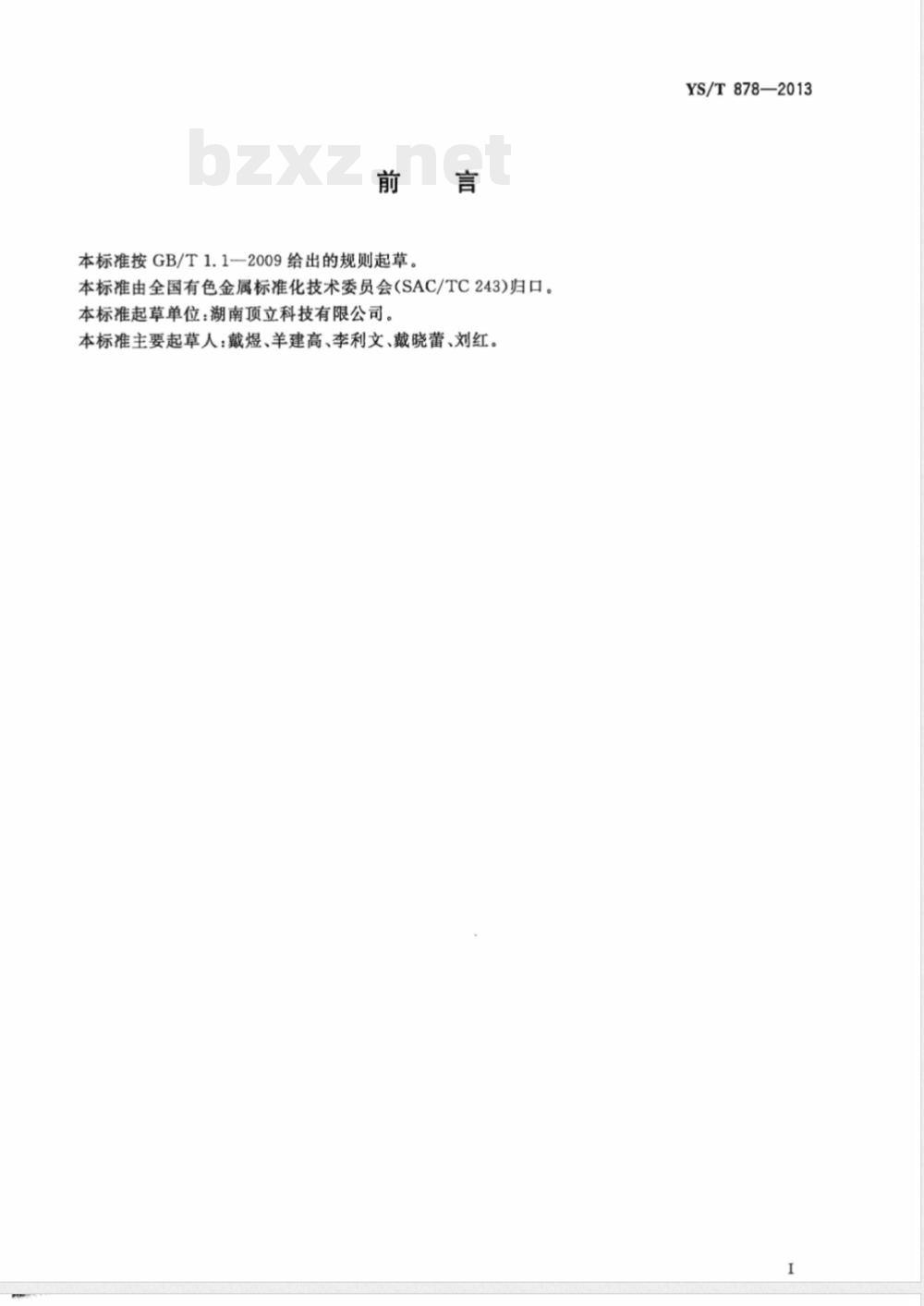

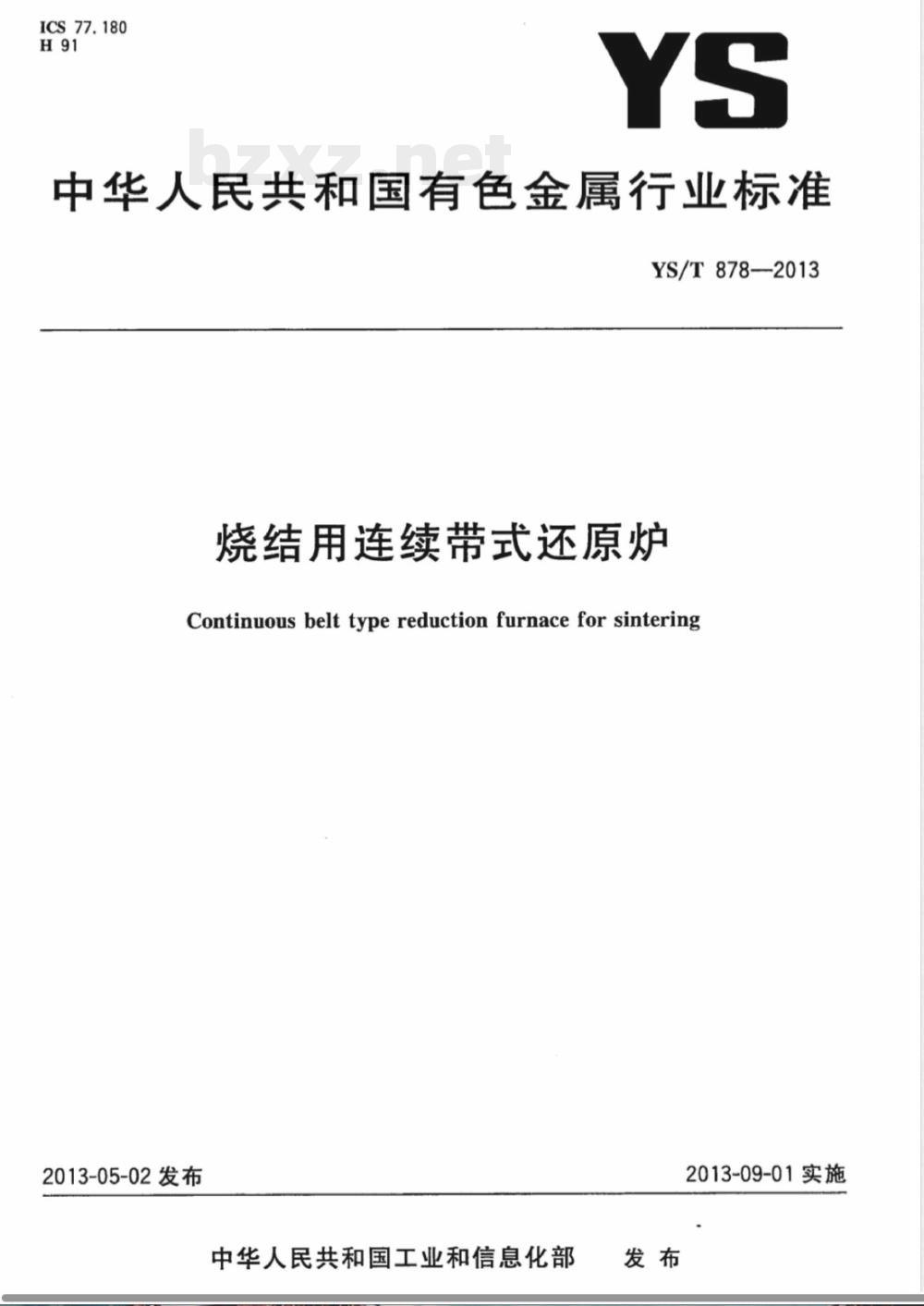

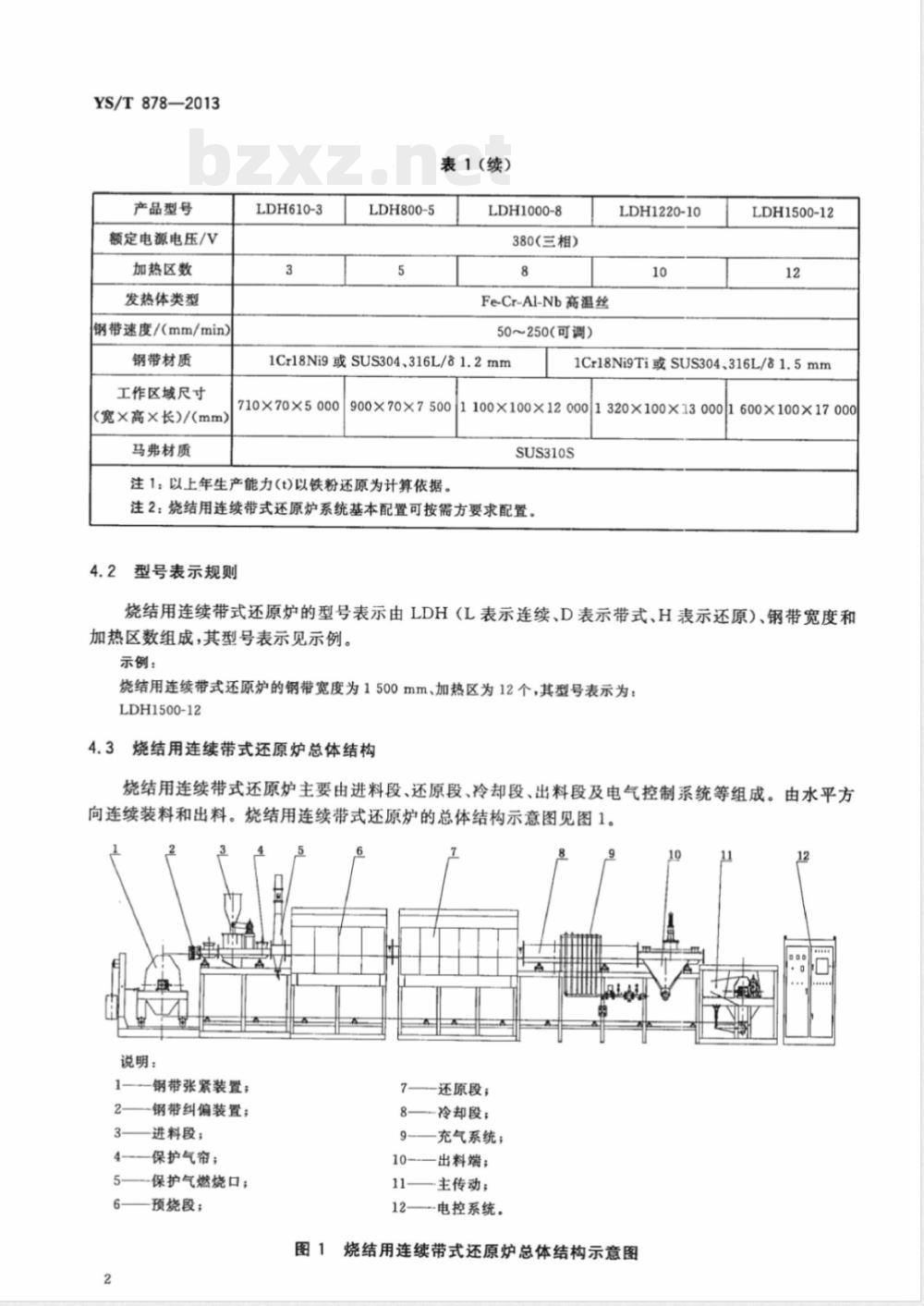

ICS 77.180 H91 YS 中华人民共和国有色金属行业标准 YS/T 878—2013 烧结用连续带式还原炉 Continuous belt type reduction furnace for sintering 2013-05-02 发布 2013-09-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：湖南顶立科技有限公司。 本标准主要起草人：戴煜、羊建高、李利文、戴晓蕾、刘红。 1 范围 烧结用连续带式还原炉 本标准规定了烧结用连续带式还原炉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于粉末冶金件的烧结还原用炉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB 5959.1 电热装置的安全 第1部分：通用要求 GB/T 10066.1—2004 电热设备的试验方法 第1部分：通用部分 GB/T 10066.4—2004 电热设备的试验方法 第4部分：间接电阻炉 GB/T 10067.1—2005 电热装置基本技术条件 第1部分：通用部分 GB/T 15706.1 机械安全 基本概念与设计通则 第1部分：基本术语和方法 GB/T 25285.1 爆炸性环境 爆炸预防和防护 第1部分：基本术语和方法 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T 5219 工业热电偶型号基本参数 3 术语和定义 GB 5959.1 和 GB/T 15706.1 的术语和定义适用于本文件。 4 要求 4.1 分类 烧结用连续带式还原炉按加热区数分为5种型号，其型号和基本参数见表1。 表1 烧结用连续带式还原炉的基本参数 产品型号：LDH610-3 钢带宽度：610 mm 额定工作温度：1000 ℃ 年生产能力：120 t 产品型号：LDH800-5 钢带宽度：800 mm 年生产能力：3000 t 额定加热功率：270 kW 产品型号：LDH1000-8 钢带宽度：1000 mm 额定工作温度：950 ℃ 年生产能力：5000 t 额定加热功率：420 kW 产品型号：LDH1220-10 钢带宽度：1220 mm 年生产能力：7500 t 额定加热功率：600 kW 产品型号：LDH1500-12 钢带宽度：1500 mm 年生产能力：10000 t 额定加热功率：720 kW 额定电源电压：380 V（三相） 发热体类型：Fe-Cr-Al-Nb 高温丝 钢带速度：50～250 mm/min（可调） 钢带材质：1Cr18Ni9 或 SUS304、316L 马弗材质：SUS310S 工作区域尺寸（宽×高×长）： LDH610-3：710×70×5000 mm LDH800-5：900×70×7500 mm LDH1000-8：1100×100×12000 mm LDH1220-10：1320×100×13000 mm LDH1500-12：1600×100×17000 mm 注1：以上年生产能力以铁粉还原为计算依据。 注2：烧结用连续带式还原炉系统基本配置可按需方要求配置。 4.2 型号表示规则 烧结用连续带式还原炉的型号表示由 LDH（L 表示连续、D 表示带式、H 表示还原）、钢带宽度和加热区数组成。 示例： 烧结用连续带式还原炉的钢带宽度为 1500 mm、加热区为 12 个，其型号表示为：LDH1500-12。 4.3 烧结用连续带式还原炉总体结构 烧结用连续带式还原炉主要由进料段、还原段、冷却段、出料段及电气控制系统等组成，由水平方向连续装料和出料。 总体结构主要包括： 1）钢带张紧装置； 2）钢带纠偏装置； 3）进料段； 4）保护气帘； 5）保护气燃烧口； 6）预烧段； 7）还原段； 8）冷却段； 9）充气系统； 10）出料端； 11）主传动； 12）电控系统。 4.4 原材料及制造要求 烧结用连续带式还原炉焊接应符合 JB/T 5000.3 的要求；所用的关键材料、外购件及机械加工、装配等要求，应符合供需双方签订的技术图样和技术文件，并应符合技术图样和技术文件中引用的国家标准及行业标准的要求。
