【其他行业标准】 碲化镉

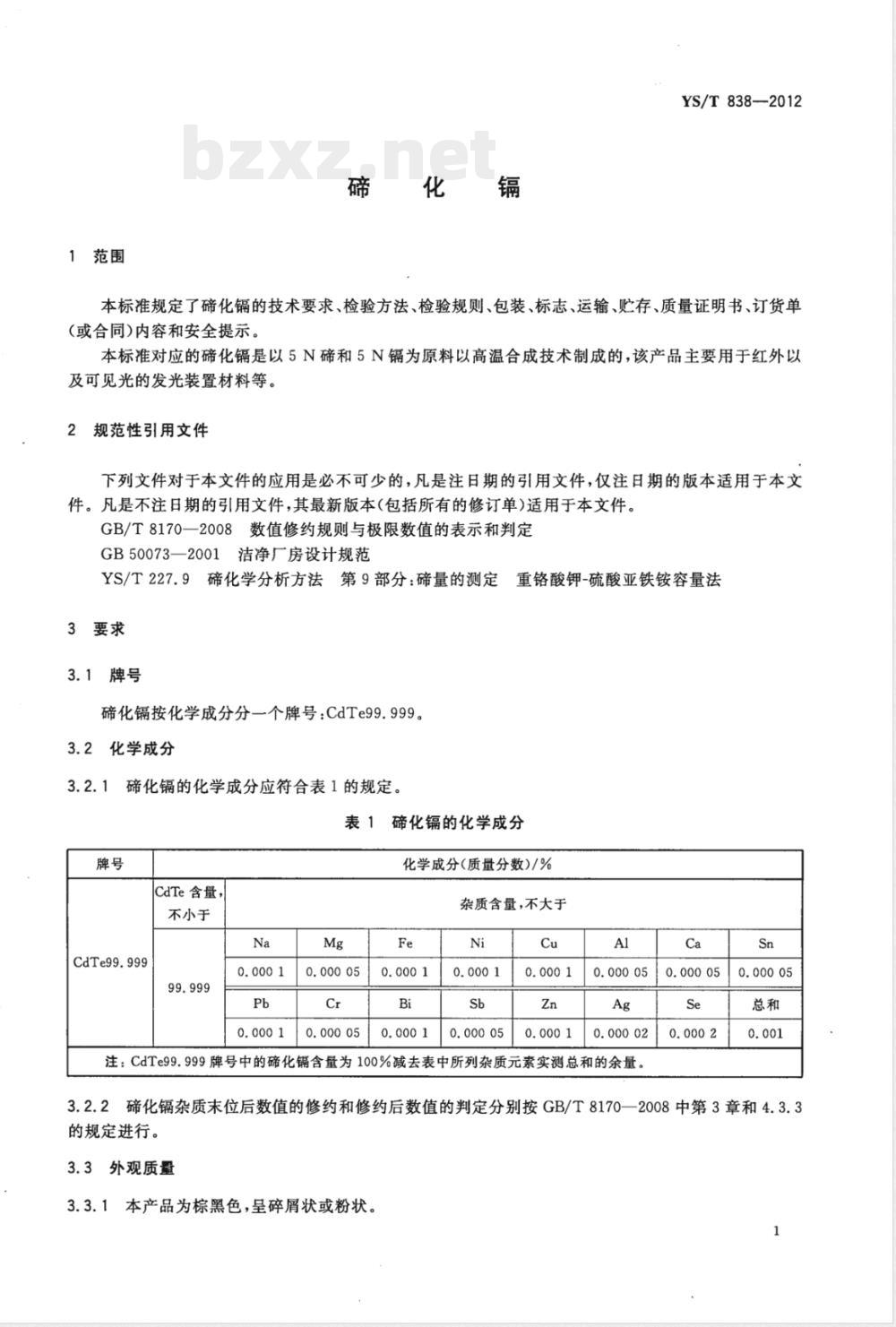

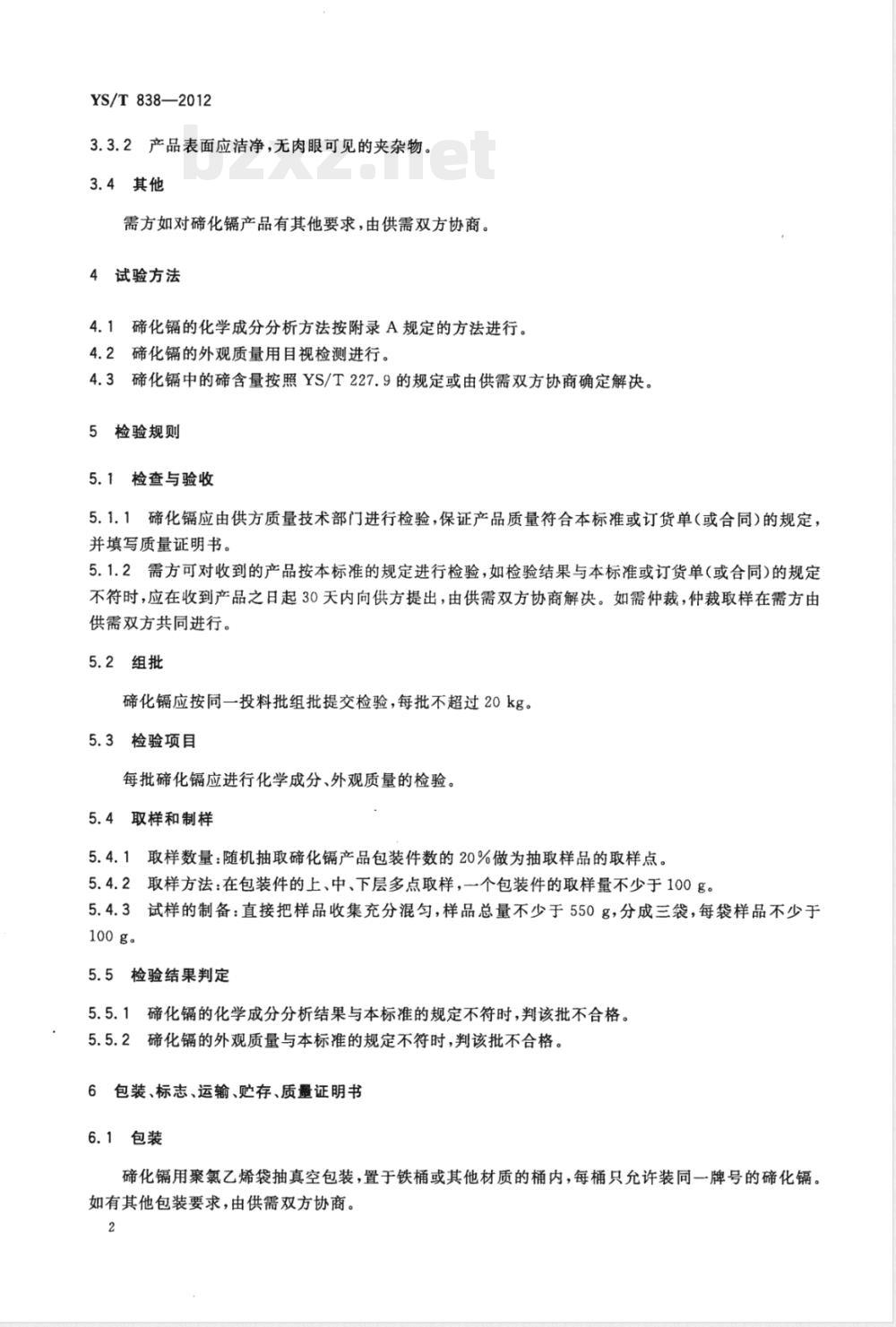

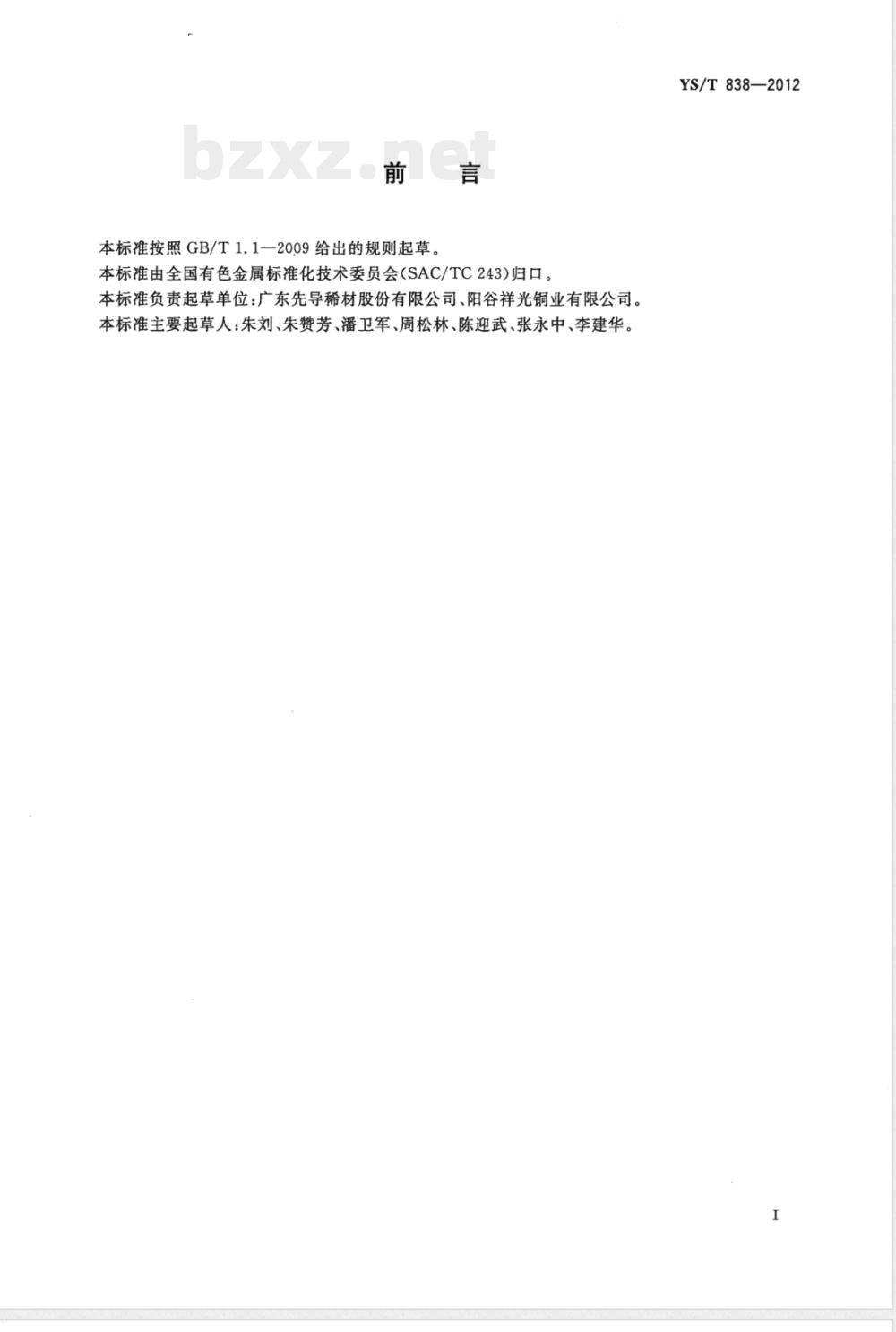

ICS 29.045 H80 YS 中华人民共和国有色金属行业标准 YS/T 838—2012 碲化镉 Cadmium Telluride 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：广东先导稀材股份有限公司、阳谷祥光铜业有限公司。 本标准主要起草人：朱刘、朱赞芳、潘卫军、周松林、陈迎武、张永中、李建华。 1 范围 本标准规定了碲化镉的技术要求、检验方法、检验规则、包装、标志、运输、贮存、质量证明书、订货单（或合同）内容和安全提示。 本标准对应的碲化镉是以 5N 碲和 5N 镉为原料，以高温合成技术制成的产品，主要用于红外以及可见光发光装置材料等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修订单）适用于本文件。 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB 50073—2001 洁净厂房设计规范 YS/T 227.9 碲化学分析方法 第9部分：碲量的测定 重铬酸钾-硫酸亚铁铵容量法 3 要求 3.1 牌号 碲化镉按化学成分分为一个牌号：CdTe99.999。 3.2 化学成分 3.2.1 碲化镉的化学成分应符合表1的规定。 表1 碲化镉的化学成分 牌号：CdTe99.999 CdTe 含量：≥99.999% 杂质含量（质量分数，不大于）： Na：0.0001% Pb：0.0001% Mg：0.00005% Cr：0.00005% Fe：0.0001% Bi：0.0001% Ni：0.0001% Sb：0.00005% Cu：0.0001% Zn：0.0001% Al：0.00005% Ag：0.00002% Ca：0.00005% Se：0.0002% Sn：0.00005% 杂质总和：≤0.001% 注：CdTe99.999 牌号中的碲化镉含量为 100% 减去表中所列杂质元素实测总和后的余量。 3.2.2 碲化镉杂质末位后数值的修约和修约后数值的判定分别按 GB/T 8170—2008 第3章和 4.3.3 的规定进行。 3.3 外观质量 3.3.1 本产品为棕黑色，呈碎屑状或粉状。 3.3.2 产品表面应洁净，无肉眼可见夹杂物。 3.4 其他 需方如对碲化镉产品有其他要求，由供需双方协商确定。 4 试验方法 4.1 碲化镉的化学成分分析方法按附录A规定的方法进行。 4.2 碲化镉的外观质量采用目视检测。 4.3 碲化镉中的碲含量按照 YS/T 227.9 的规定执行，或由供需双方协商确定。 5 检验规则 5.1 检查与验收 5.1.1 碲化镉应由供方质量技术部门进行检验，保证产品质量符合本标准或订货单（或合同）的规定，并填写质量证明书。 5.1.2 需方可对收到的产品按本标准规定进行检验。如检验结果与本标准或订货单（或合同）的规定不符，应在收到产品之日起30天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样应在需方由供需双方共同进行。 5.2 组批 碲化镉应按同一投料批组批提交检验，每批不超过20 kg。 5.3 检验项目 每批碲化镉应进行化学成分和外观质量检验。 5.4 取样和制样 5.4.1 取样数量：随机抽取碲化镉产品包装件数的20%作为取样点。 5.4.2 取样方法：在包装件的上、中、下层多点取样，一个包装件的取样量不少于100 g。 5.4.3 试样制备：将样品充分混匀后收集，样品总量不少于550 g，分成三袋，每袋样品不少于100 g。 5.5 检验结果判定 5.5.1 碲化镉化学成分分析结果与本标准规定不符时，判该批产品不合格。 5.5.2 碲化镉外观质量与本标准规定不符时，判该批产品不合格。 6 包装、标志、运输、贮存、质量证明书 6.1 包装 碲化镉采用聚氯乙烯袋抽真空包装，置于铁桶或其他材质桶内，每桶只允许装同一牌号的碲化镉。如有其他包装要求，由供需双方协商确定。 6.2 标志 产品包装应张贴或注明以下内容： a）防伪标签； b）批号和桶号； c）包装明细标签，包括品名、批号、包装人员和检查人员； d）产品标签，包括公司名称、地址、产品名称、净重、毛重、牌号和批号； e）危险化学品标签； f）托盘标签，打印产品名称、批号和桶号； g）出厂日期。 6.3 运输 包装桶在运输过程中应仔细操作、摆放整齐，避免碰撞，并注意防潮保护。 6.4 贮存 碲化镉应贮存于干燥环境中。
