【其他行业标准】 钨坩埚

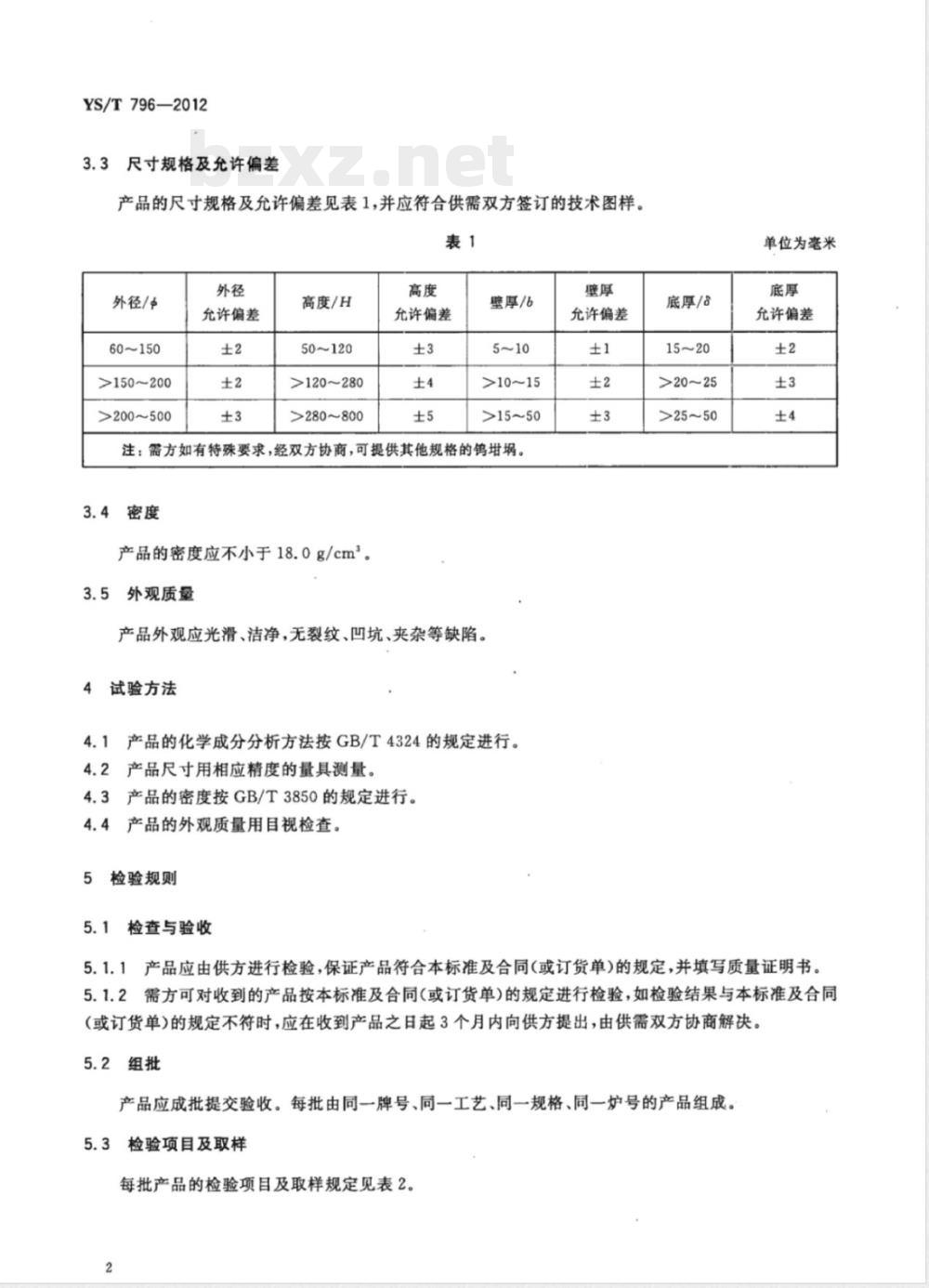

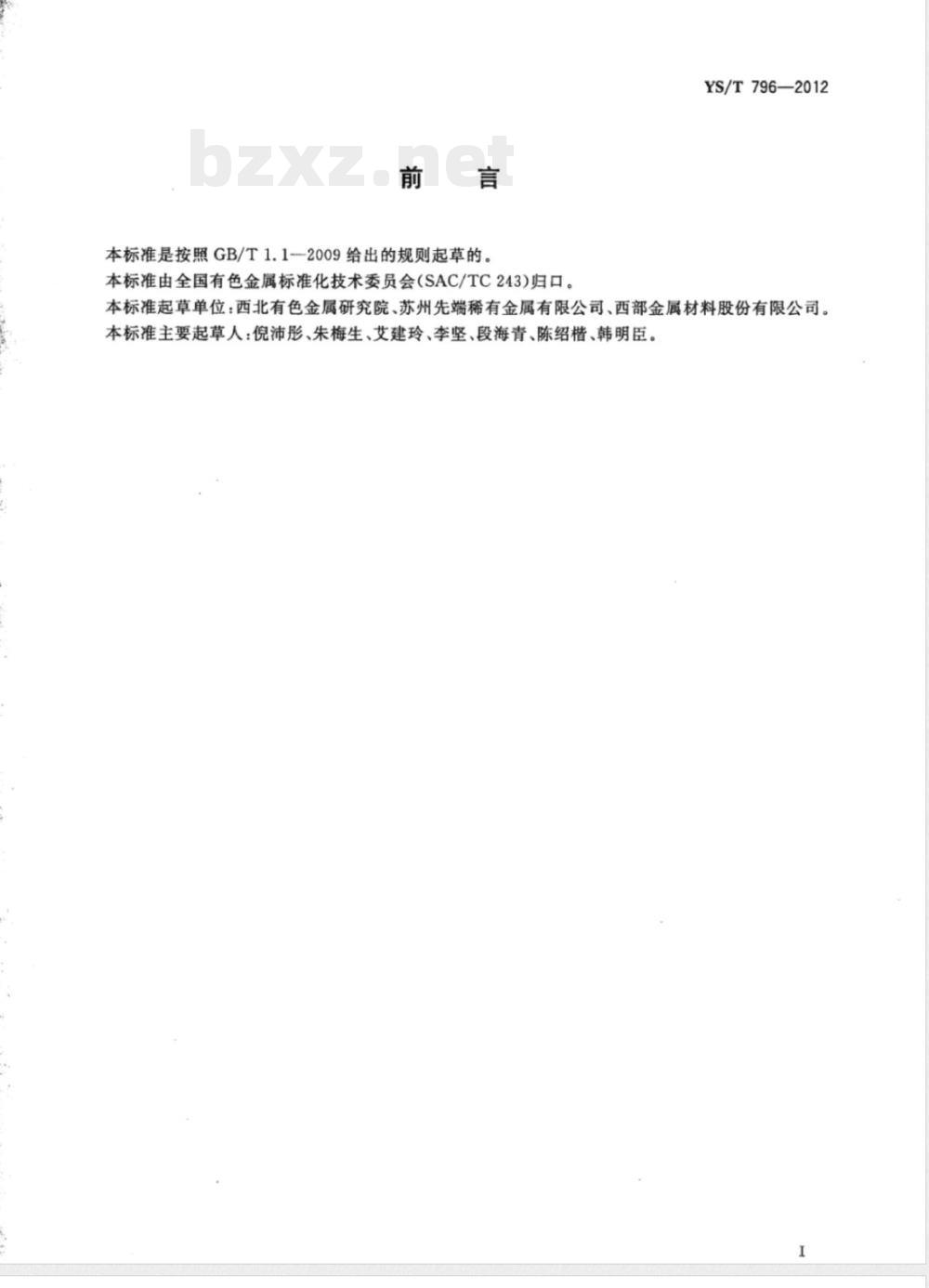

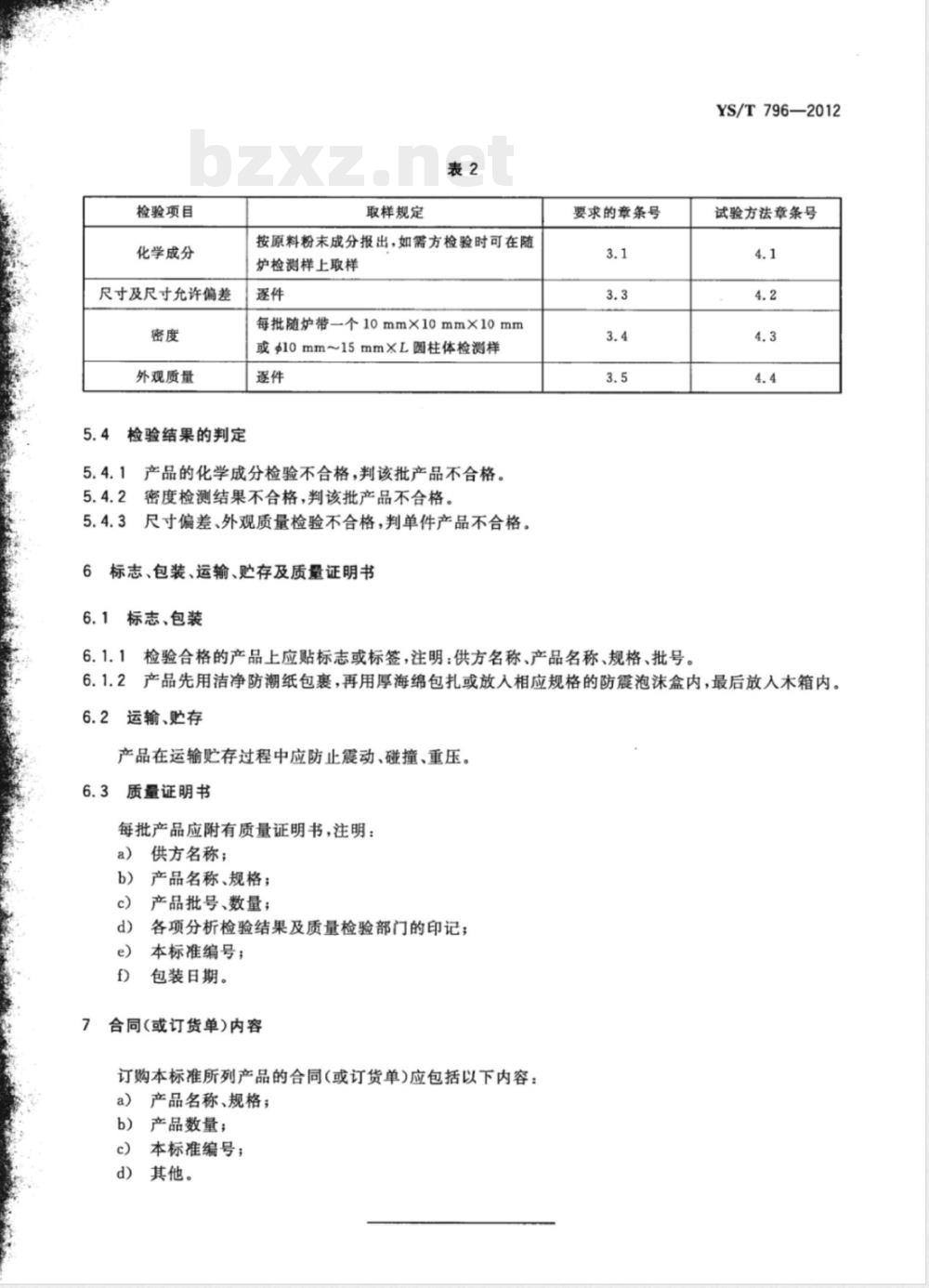

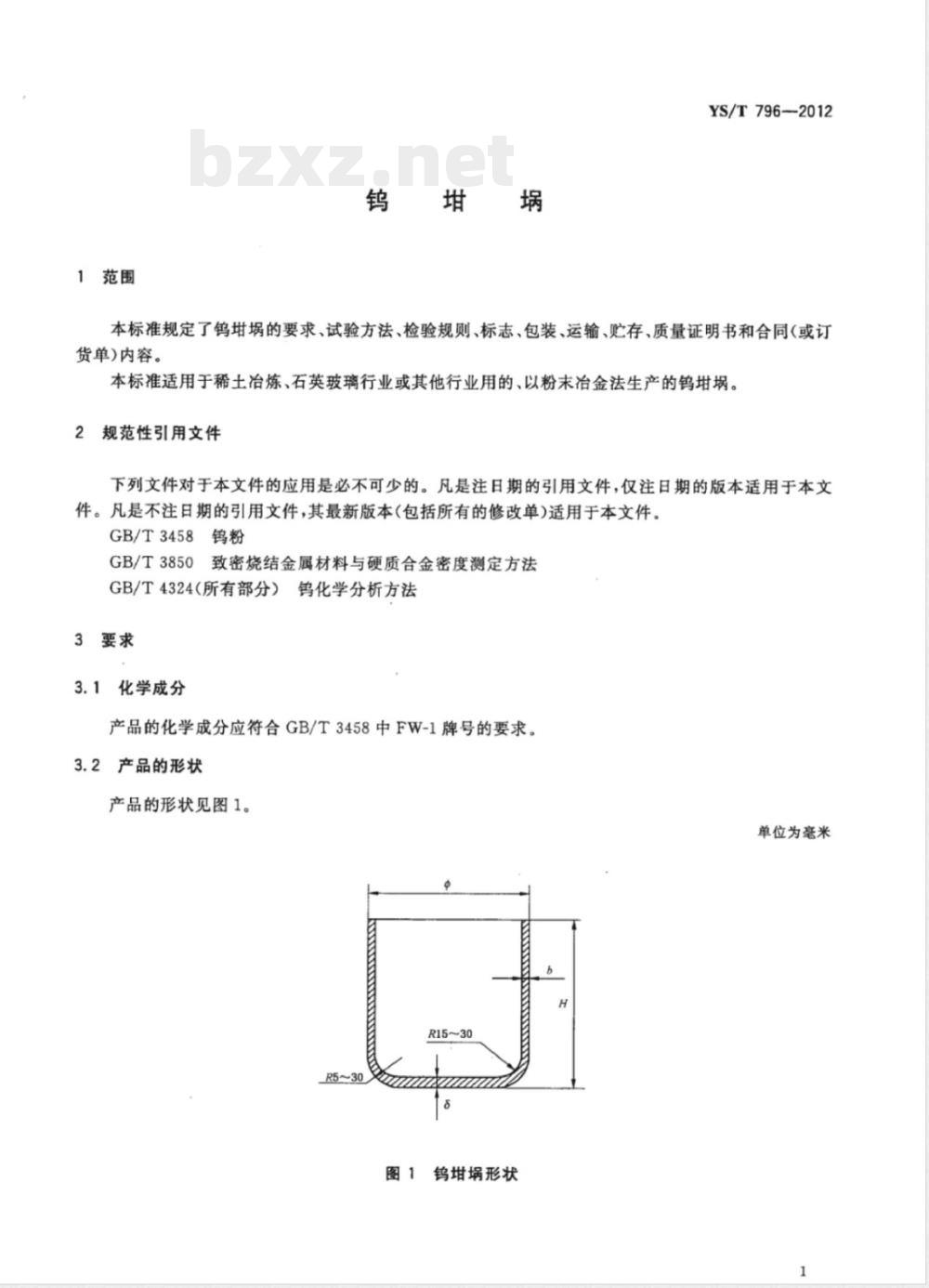

ICS 17.160 H72 YS 中华人民共和国有色金属行业标准 YS/T 796—2012 钨埚 Tungsten Crucible 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：西北有色金属研究院、苏州先端稀有金属有限公司、西部金属材料股份有限公司。 本标准主要起草人：倪沛彤、朱梅生、艾建玲、李坚、段海青、陈绍楷、韩明臣。 1 范围 本标准规定了钨埚的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于稀土冶炼、石英玻璃行业或其他行业用的、以粉末冶金法生产的钨埚。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3458 钨粉 GB/T 3850 致密烧结金属材料与硬质合金密度测定方法 GB/T 4324（所有部分） 钨化学分析方法 3 要求 3.1 化学成分 产品的化学成分应符合GB/T 3458中FW-1牌号的要求。 3.2 产品的形状 产品的形状见图1。 图1 钨埚形状 产品采用圆筒形结构，顶部圆角半径R15～30，底部圆角半径R5～30。 3.3 尺寸规格及允许偏差 产品的尺寸规格及允许偏差见表1，并应符合供需双方签订的技术图样。 表1 尺寸规格及允许偏差（单位：mm） 外径： 60～150，允许偏差±2； ＞150～200，允许偏差±2； ＞200～500，允许偏差±3。 高度： 50～120，允许偏差±3； ＞120～280，允许偏差±4； ＞280～800，允许偏差±5。 壁厚： 5～10，允许偏差±1； ＞10～15，允许偏差±2； ＞15～50，允许偏差±3。 底厚： 15～20，允许偏差±2； ＞20～25，允许偏差±3； ＞25～50，允许偏差±4。 注：需方如有特殊要求，经双方协商，可提供其他规格的钨埚。 3.4 密度 产品的密度应不小于18.0 g/cm3。 3.5 外观质量 产品外观应光滑、洁净，无裂纹、凹坑、夹杂等缺陷。 4 试验方法 4.1 产品的化学成分分析方法按GB/T 4324的规定进行。 4.2 产品尺寸用相应精度的量具测量。 4.3 产品的密度按GB/T 3850的规定进行。 4.4 产品的外观质量用目视检查。 5 检验规则 5.1 检查与验收 5.1.1 产品应由供方进行检验，保证产品符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2 需方可对收到的产品按本标准及合同（或订货单）的规定进行检验。如检验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。 5.2 组批 产品应成批提交验收。每批由同一牌号、同一工艺、同一规格、同一炉号的产品组成。 5.3 检验项目及取样 每批产品的检验项目及取样规定见表2。 表2 检验项目及取样 化学成分：按原料粉末成分报出，如需方检验时可在随炉检测样上取样。 尺寸及尺寸允许偏差：逐件检验。 密度：每批随炉带一个10 mm×10 mm×10 mm或Φ10 mm～15 mm×L圆柱体检测样。 外观质量：逐件检验。 对应要求章条号： 化学成分—3.1 尺寸及尺寸允许偏差—3.3 密度—3.4 外观质量—3.5 对应试验方法章条号： 化学成分—4.1 尺寸及尺寸允许偏差—4.2 密度—4.3 外观质量—4.4 5.4 检验结果的判定 5.4.1 产品的化学成分检验不合格时，判该批产品不合格。 5.4.2 密度检测结果不合格时，判该批产品不合格。 5.4.3 尺寸偏差、外观质量检验不合格时，判单件产品不合格。 6 标志、包装、运输、贮存及质量证明书 6.1 标志、包装 6.1.1 检验合格的产品上应贴标志或标签，注明：供方名称、产品名称、规格、批号。 6.1.2 产品先用洁净防潮纸包裹，再用厚海绵包扎或放入相应规格的防震泡沫盒内，最后放入木箱内。 6.2 运输、贮存 产品在运输贮存过程中应防止震动、碰撞、重压。 6.3 质量证明书 每批产品应附有质量证明书，注明： a）供方名称； b）产品名称、规格； c）产品批号、数量； d）各项分析检验结果及质量检验部门的印记； e）本标准编号； f）包装日期。 7 合同（或订货单）内容 订购本标准所列产品的合同（或订货单）应包括以下内容： a）产品名称、规格； b）产品数量； c）本标准编号； d）其他。
