【其他行业标准】 钴-碳化钨复合粉

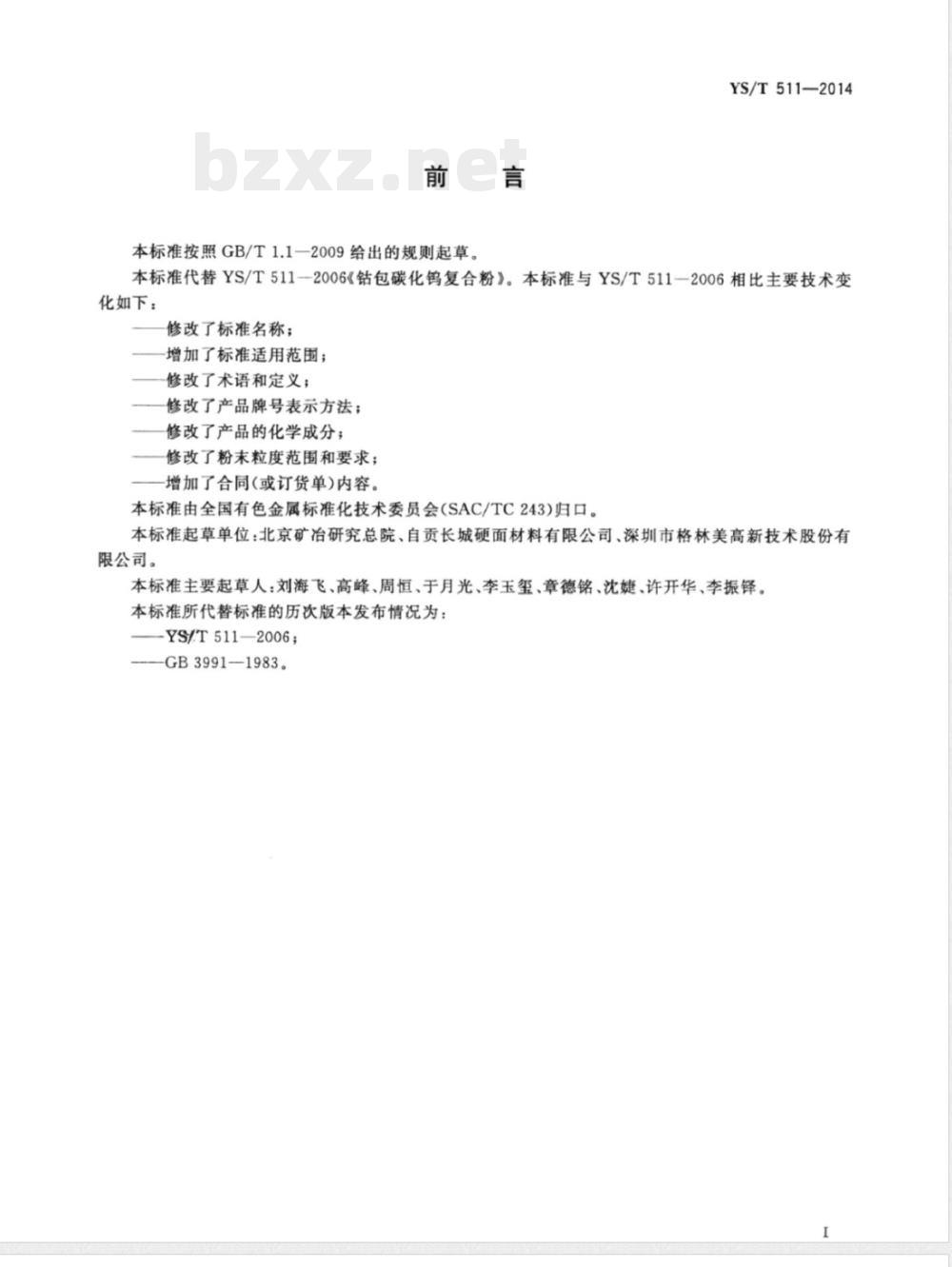

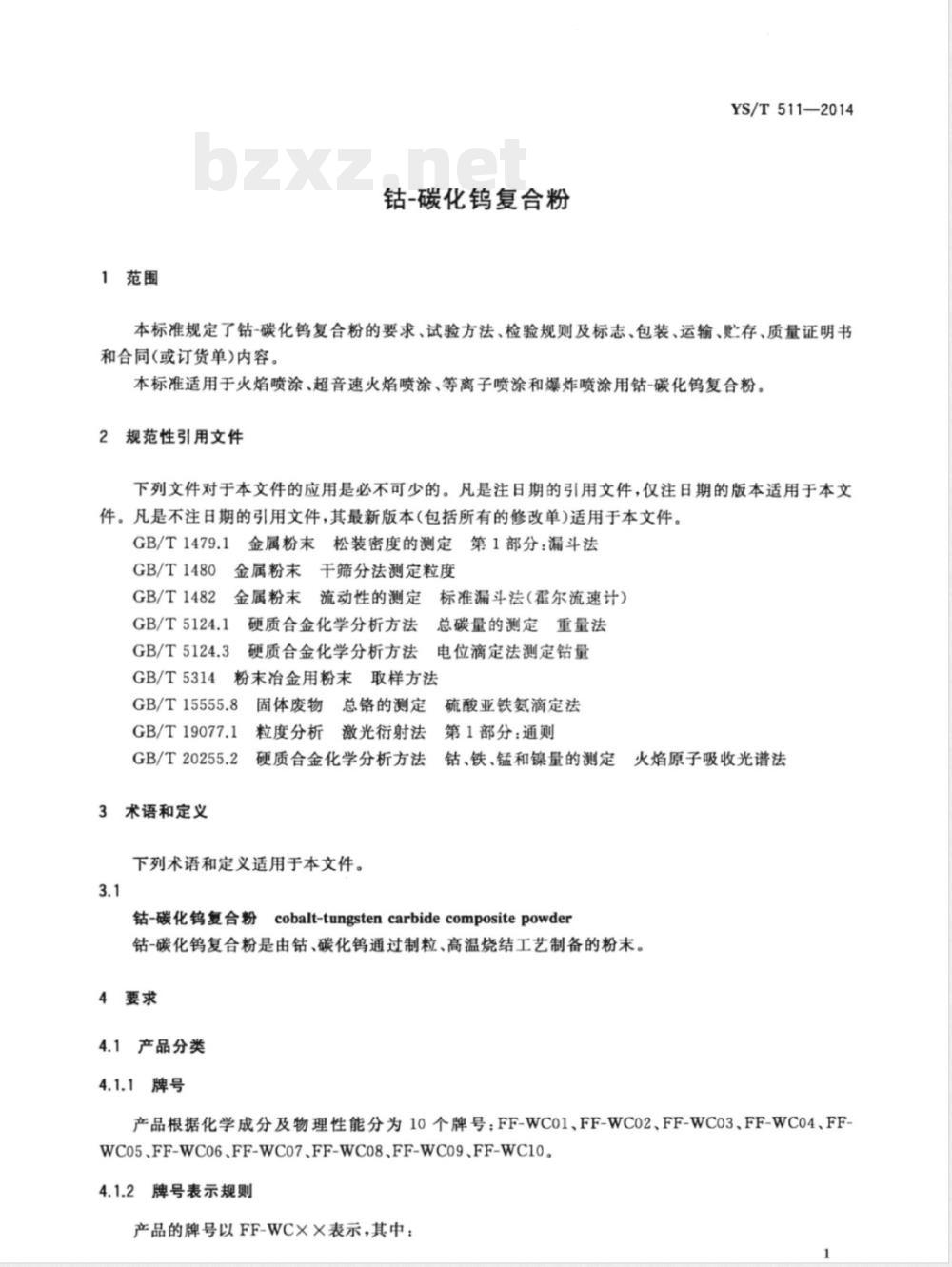

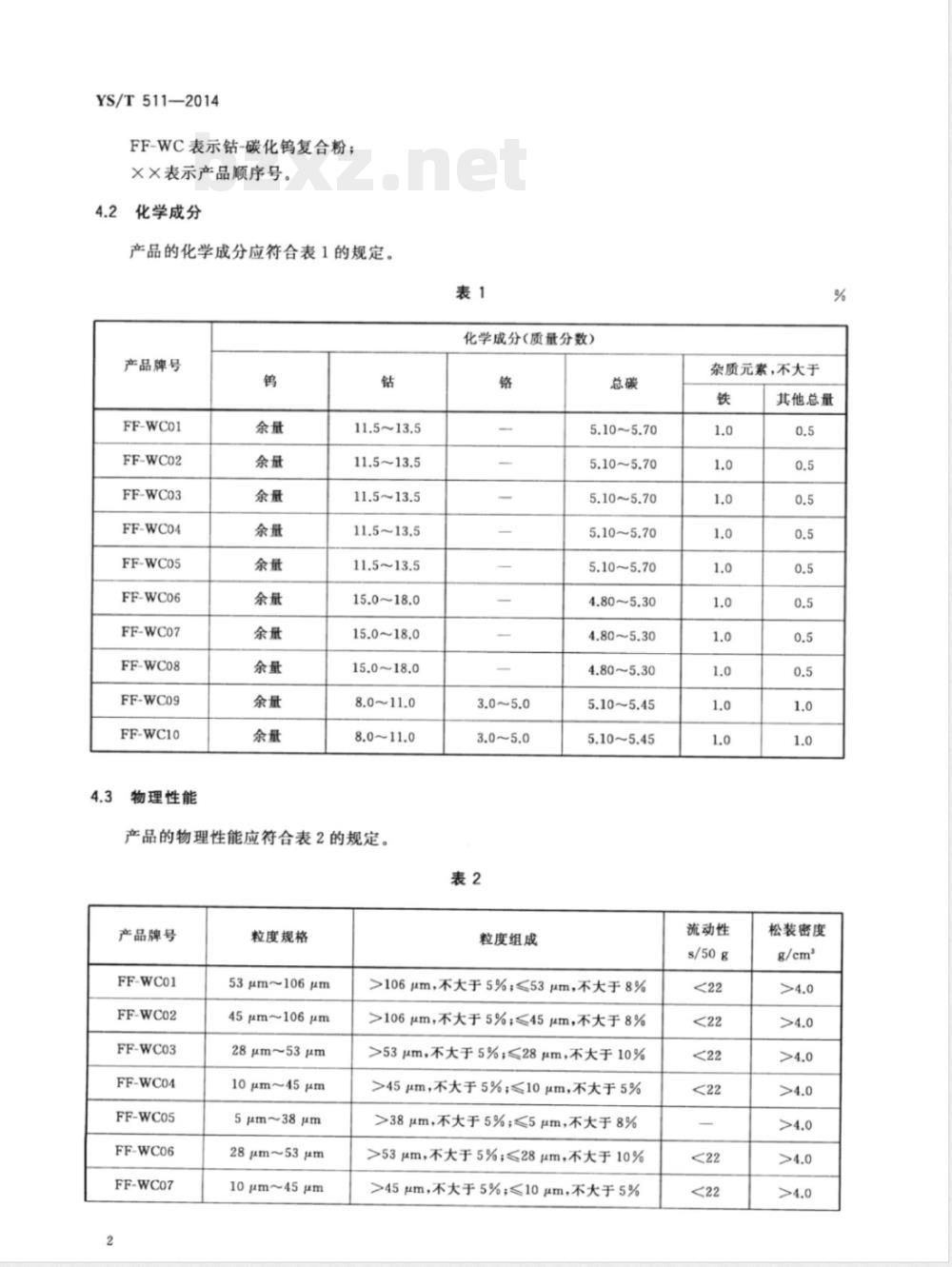

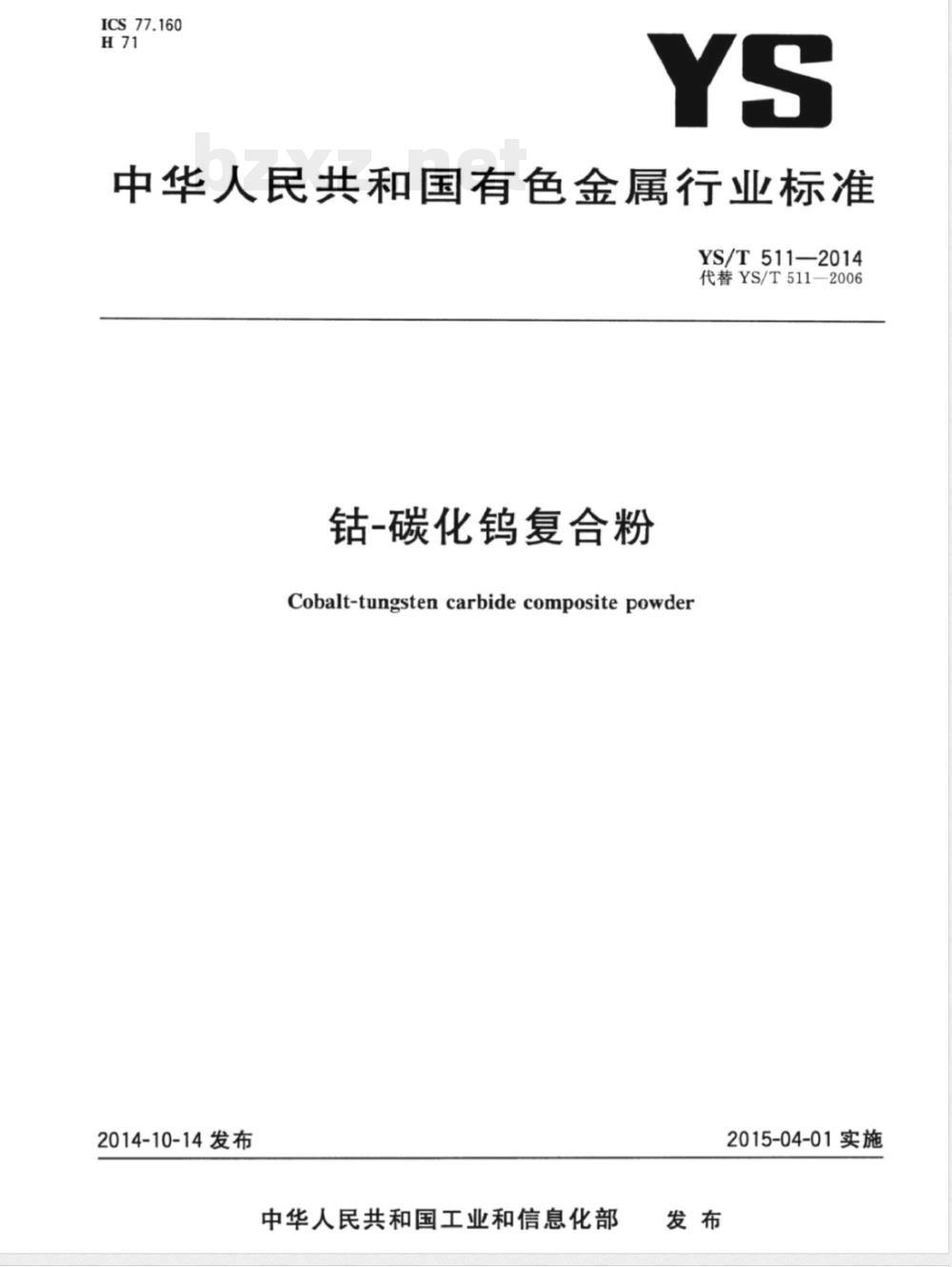

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 511—2014 代替 YS/T 511—2006 钴-碳化钨复合粉 Cobalt-tungsten carbide composite powder 2014-10-14 发布 2015-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 511—2006《钴包碳化钨复合粉》。本标准与 YS/T 511—2006 相比，主要技术变化如下： - 修改了标准名称； - 增加了标准适用范围； - 修改了术语和定义； - 修改了产品牌号表示方法； - 修改了产品的化学成分； - 修改了粉末粒度范围和要求； - 增加了合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：北京矿冶研究总院、自贡长城硬面材料有限公司、深圳市格林美高新技术股份有限公司。 本标准主要起草人：刘海飞、高峰、周恒、于月光、李玉玺、章德铭、沈婕、许开华、李振铎。 本标准所代替标准的历次版本发布情况为： - YS/T 511—2006； - GB 3991—1983。 1 范围 本标准规定了钴-碳化钨复合粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于火焰喷涂、超音速火焰喷涂、等离子喷涂和爆炸喷涂用钴-碳化钨复合粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 5124.1 硬质合金化学分析方法 总碳量的测定 重量法 GB/T 5124.3 硬质合金化学分析方法 电位滴定法测定钴量 GB/T 5314 粉末冶金用粉末取样方法 GB/T 15555.8 固体废物总铬的测定 GB/T 19077.1 粒度分析 激光衍射法 GB/T 20255.2 硬质合金化学分析方法 硫酸亚铁铵滴定法测定钴、铁、锰和镍量 火焰原子吸收光谱法 3 术语和定义 下列术语和定义适用于本文件。 3.1 钴-碳化钨复合粉 Cobalt-tungsten carbide composite powder 钴-碳化钨复合粉是由钴、碳化钨通过制粒、高温烧结工艺制备的粉末。 4 要求 4.1 产品分类 4.1.1 牌号 产品根据化学成分及物理性能分为10个牌号： FF-WC01、FF-WC02、FF-WC03、FF-WC04、FF-WC05、FF-WC06、FF-WC07、FF-WC08、FF-WC09、FF-WC10。 4.1.2 牌号表示规则 产品的牌号以 FF-WCXX 表示，其中： - FF-WC 表示钴-碳化钨复合粉； - XX 表示产品顺序号。 4.2 化学成分 产品的化学成分应符合表1的规定。 表1 化学成分（质量分数） FF-WC01： - 钴：11.5%～13.5% - 钨：余量 - 总碳：5.10%～5.70% FF-WC02： - 钴：11.5%～13.5% - 钨：余量 - 总碳：5.10%～5.70% FF-WC03： - 钴：11.5%～13.5% - 钨：余量 - 总碳：5.10%～5.70% FF-WC04： - 钴：11.5%～13.5% - 钨：余量 - 总碳：5.10%～5.70% FF-WC05： - 钴：11.5%～13.5% - 钨：余量 - 总碳：5.10%～5.70% FF-WC06： - 钴：15.0%～18.0% - 钨：余量 - 总碳：4.80%～5.30% FF-WC07： - 钴：15.0%～18.0% - 钨：余量 - 总碳：4.80%～5.30% FF-WC08： - 钴：15.0%～18.0% - 钨：余量 - 总碳：4.80%～5.30% FF-WC09： - 钴：8.0%～11.0% - 钨：余量 - 总碳：3.0%～5.0% FF-WC10： - 钴：8.0%～11.0% - 钨：余量 - 总碳：3.0%～5.0% 4.3 物理性能 产品的物理性能应符合表2的规定。 表2 粒度组成 FF-WC01： - 粒度规格：53μm～106μm - 粒度组成：>106μm 不大于5%；≤53μm 不大于8% FF-WC02： - 粒度规格：45μm～106μm FF-WC03： - 粒度规格：28μm～53μm FF-WC04： - 粒度规格：10μm～45μm FF-WC05： - 粒度规格：5μm～38μm FF-WC06： - 粒度规格：28μm～53μm FF-WC07： - 粒度规格：10μm～45μm
