【其他行业标准】 镍包氧化铝复合粉

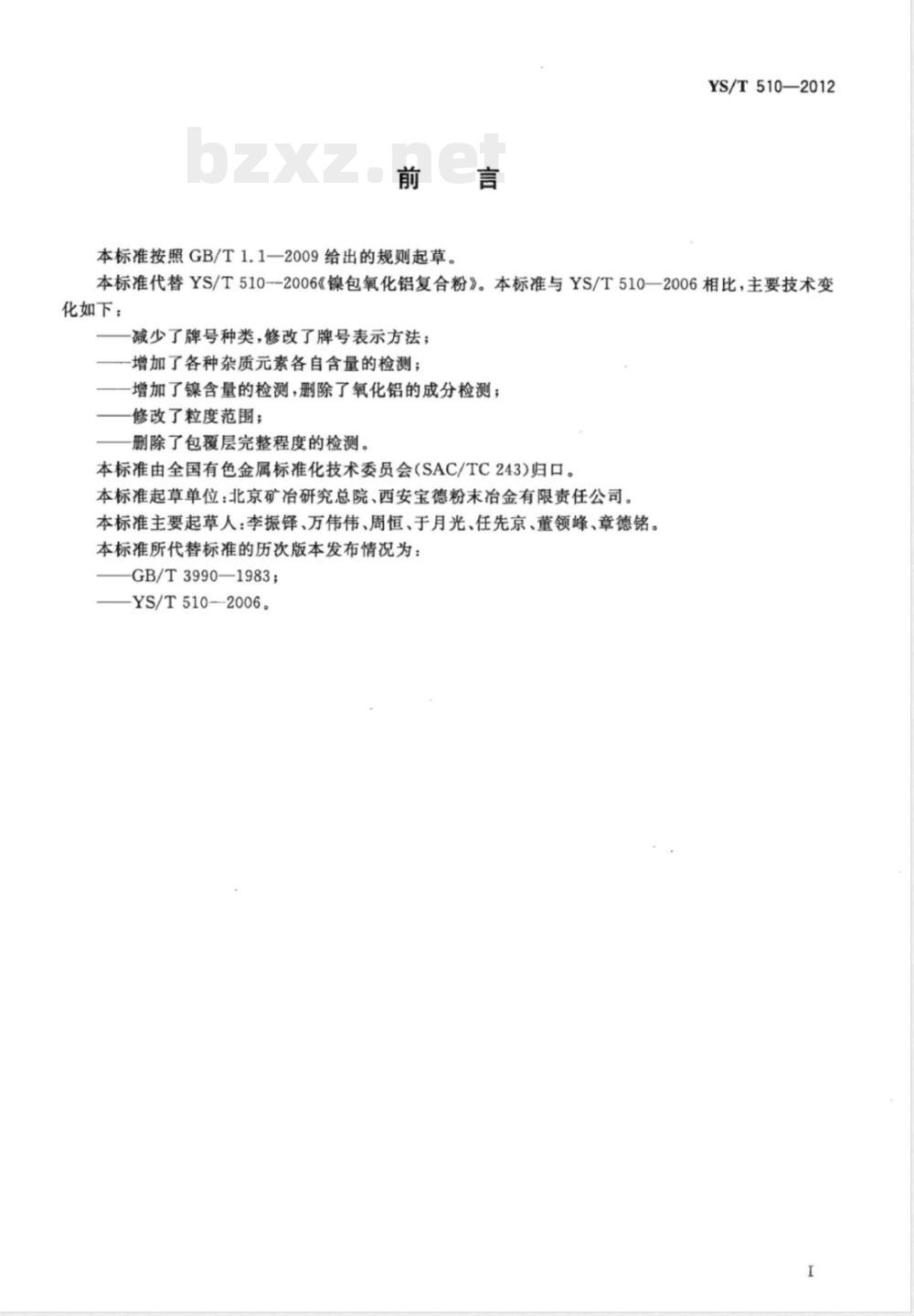

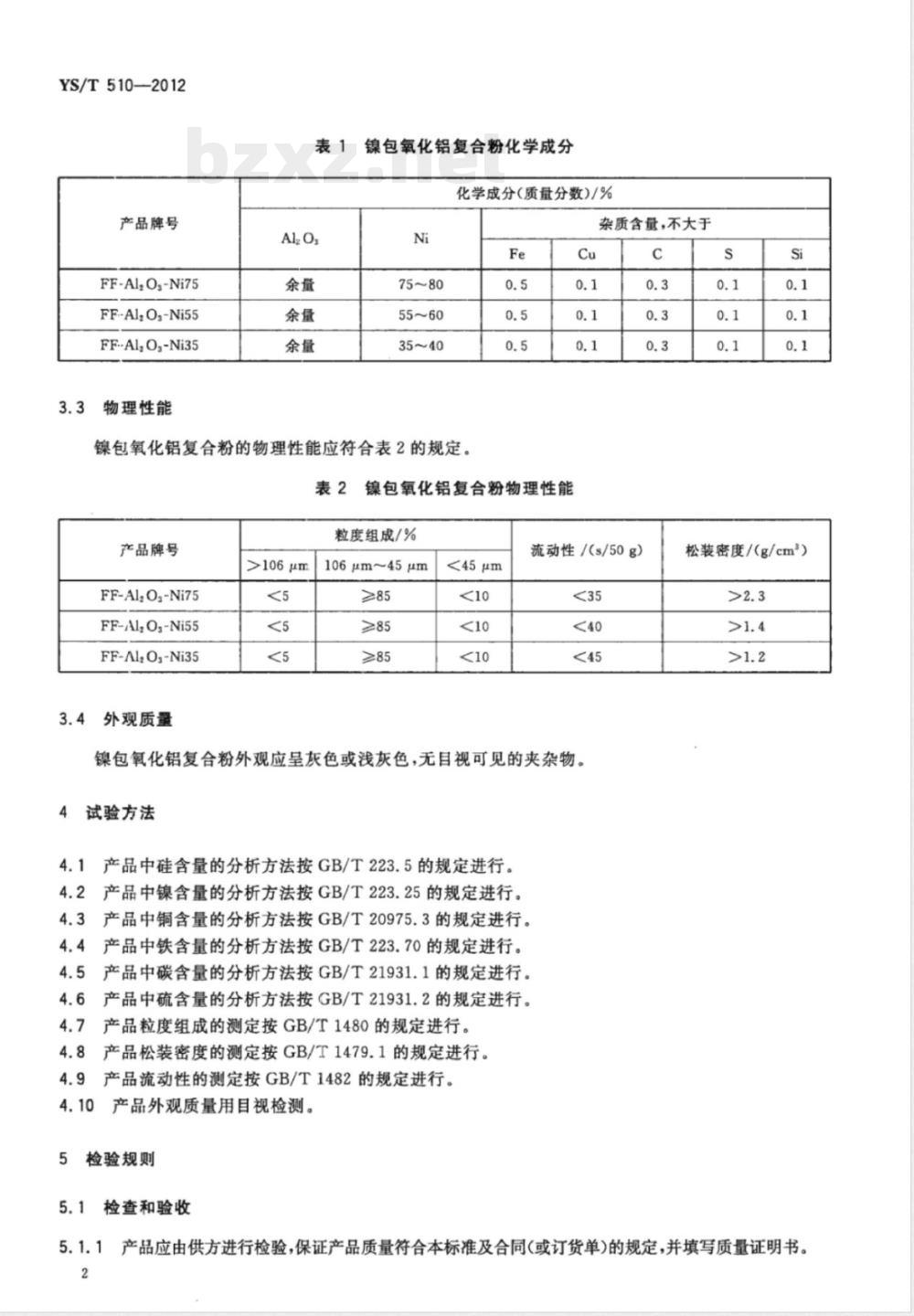

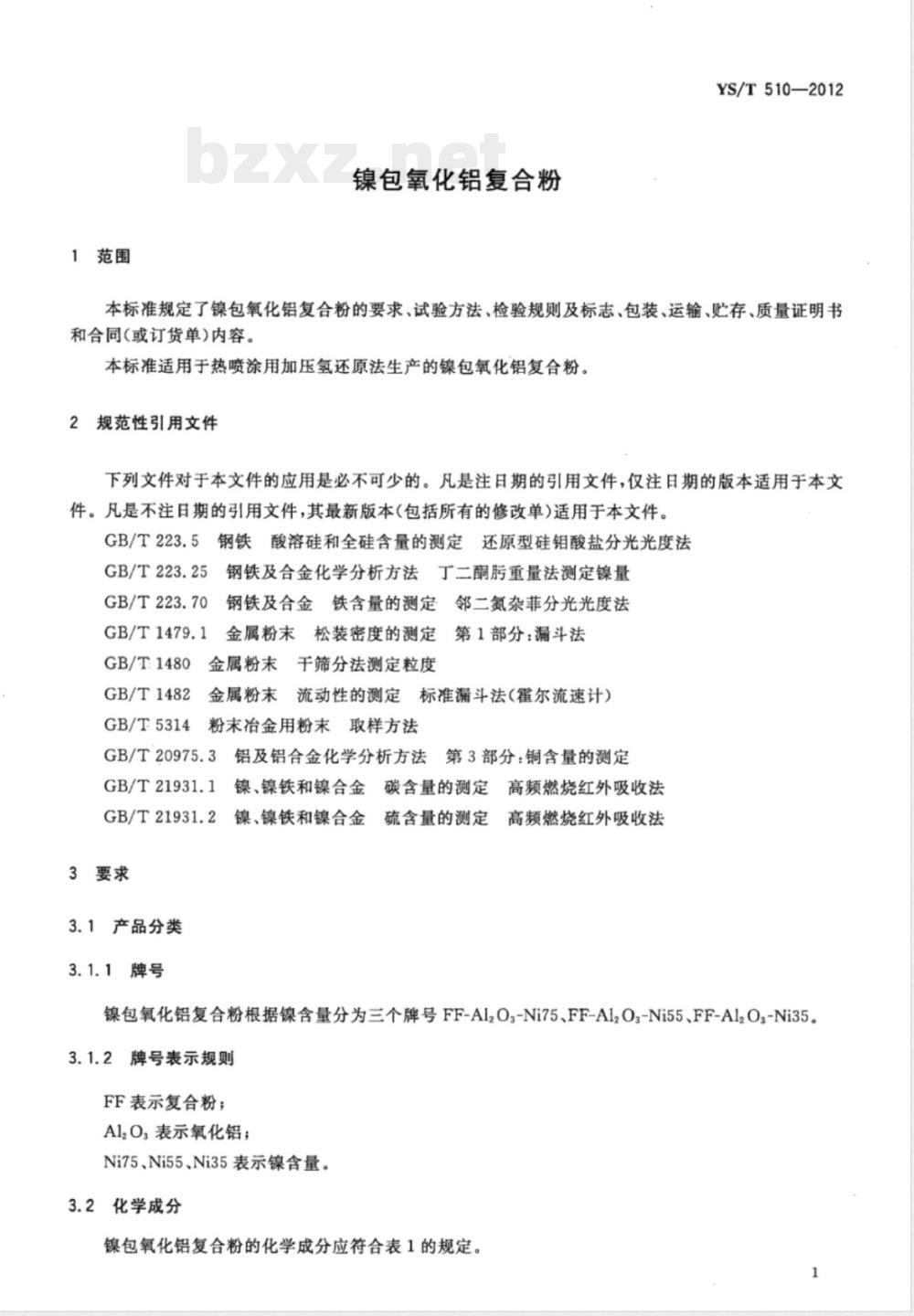

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 510—2012 代替 YS/T 510—2006 镍包氧化铝复合粉 Nickel-coated alumina composite powders 2012-12-28 发布 2013-06-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 510—2006《镍包氧化铝复合粉》。本标准与 YS/T 510—2006 相比，主要技术变化如下： - 减少了牌号种类，修改了牌号表示方法； - 增加了各种杂质元素各自含量的检测； - 增加了镍含量的检测，删除了氧化铝的成分检测； - 修改了粒度范围； - 删除了包覆层完整程度的检测。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：北京矿冶研究总院、西安宝德粉末冶金有限责任公司。 本标准主要起草人：李振锋、万伟伟、周恒、于月光、任先京、董领峰、章德铭。 本标准所代替标准的历次版本发布情况为： - GB/T 3990—1983； - YS/T 510—2006。 1 范围 本标准规定了镍包氧化铝复合粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于热喷涂用加压氢还原法生产的镍包氧化铝复合粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223.5 钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T 223.70 钢铁及合金铁含量的测定 邻二氮杂菲分光光度法 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 5314 粉末冶金用粉末取样方法 GB/T 20975.3 铝及铝合金化学分析方法 第3部分：铜含量的测定 GB/T 21931.1 镍、镍铁和镍合金碳含量的测定 高频燃烧红外吸收法 GB/T 21931.2 镍、镍铁和镍合金硫含量的测定 高频燃烧红外吸收法 3 要求 3.1 产品分类 3.1.1 牌号 镍包氧化铝复合粉根据镍含量分为三个牌号： FF-Al2O3-Ni75、FF-Al2O3-Ni55、FF-Al2O3-Ni35。 3.1.2 牌号表示规则 - FF 表示复合粉； - Al2O3 表示氧化铝； - Ni75、Ni55、Ni35 表示镍含量。 3.2 化学成分 镍包氧化铝复合粉的化学成分应符合表1的规定。 表1 镍包氧化铝复合粉化学成分（质量分数/%） FF-Al2O3-Ni75： - Al2O3：余量 - Ni：75%～80% - Fe：≤0.5% - Cu：≤0.1% FF-Al2O3-Ni55： - Al2O3：余量 - Ni：55%～60% - Fe：≤0.5% - Cu：≤0.1% FF-Al2O3-Ni35： - Al2O3：余量 - Ni：35%～40% - Fe：≤0.5% - Cu：≤0.1% 3.3 物理性能 镍包氧化铝复合粉的物理性能应符合表2的规定。 表2 镍包氧化铝复合粉物理性能 FF-Al2O3-Ni75： - 粒度组成： - >106μm：<5% - 106μm～45μm：≥85% - <45μm：<10% - 流动性：<35 s/50g FF-Al2O3-Ni55： - 粒度组成： - >106μm：<5% - 106μm～45μm：≥85% - <45μm：<10% - 流动性：<40 s/50g FF-Al2O3-Ni35： - 粒度组成： - >106μm：<5% - 106μm～45μm：≥85% - <45μm：<10% - 流动性：<45 s/50g 3.4 外观质量 镍包氧化铝复合粉外观应呈灰色或浅灰色，无目视可见的夹杂物。 4 试验方法 4.1 产品中硅含量的分析方法按 GB/T 223.5 的规定进行。 4.2 产品中镍含量的分析方法按 GB/T 223.25 的规定进行。 4.3 产品中铁含量的分析方法按 GB/T 223.70 的规定进行。 4.4 产品中铜含量的分析方法按 GB/T 20975.3 的规定进行。
