【其他行业标准】 硬质合金球粒

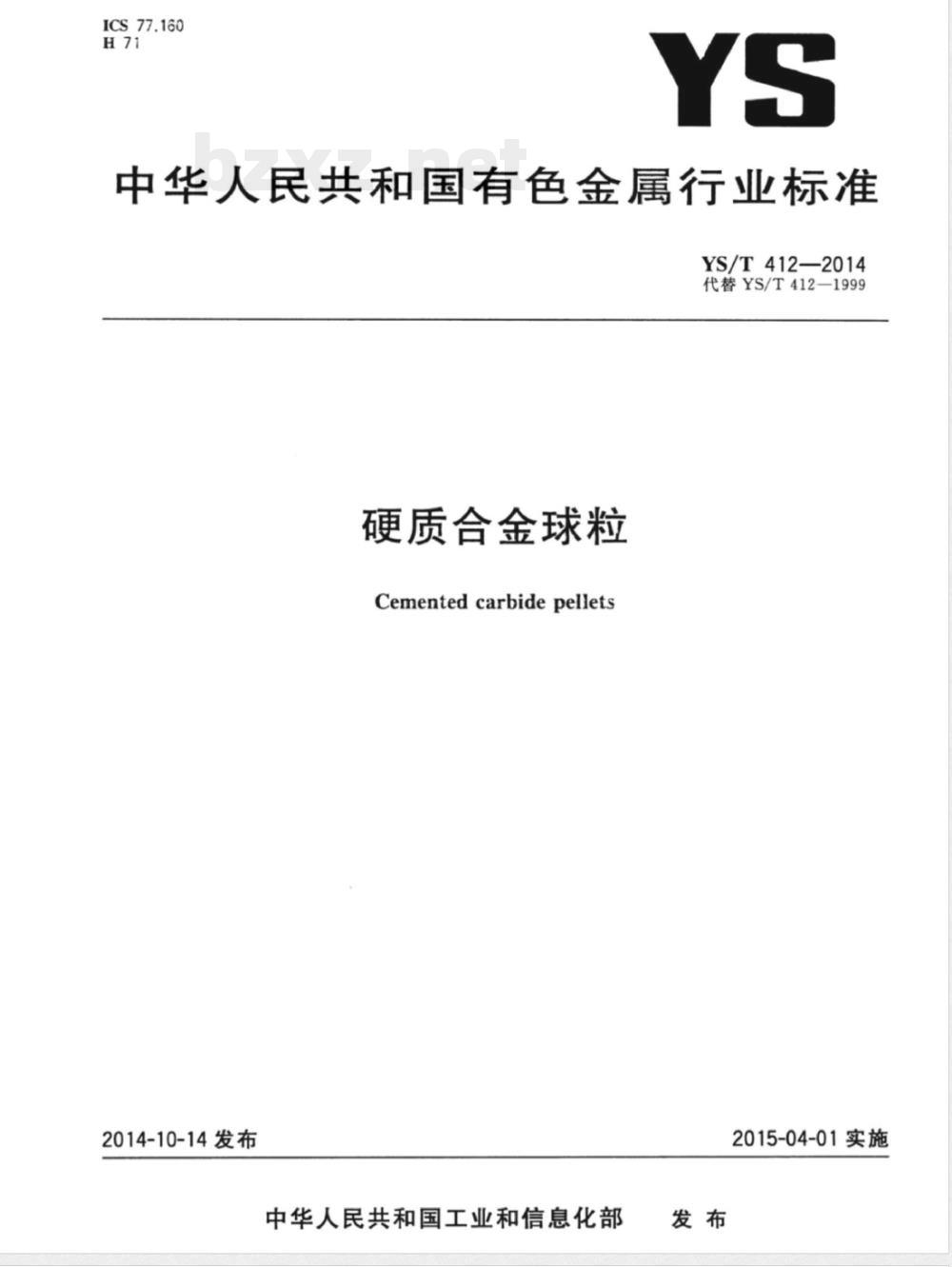

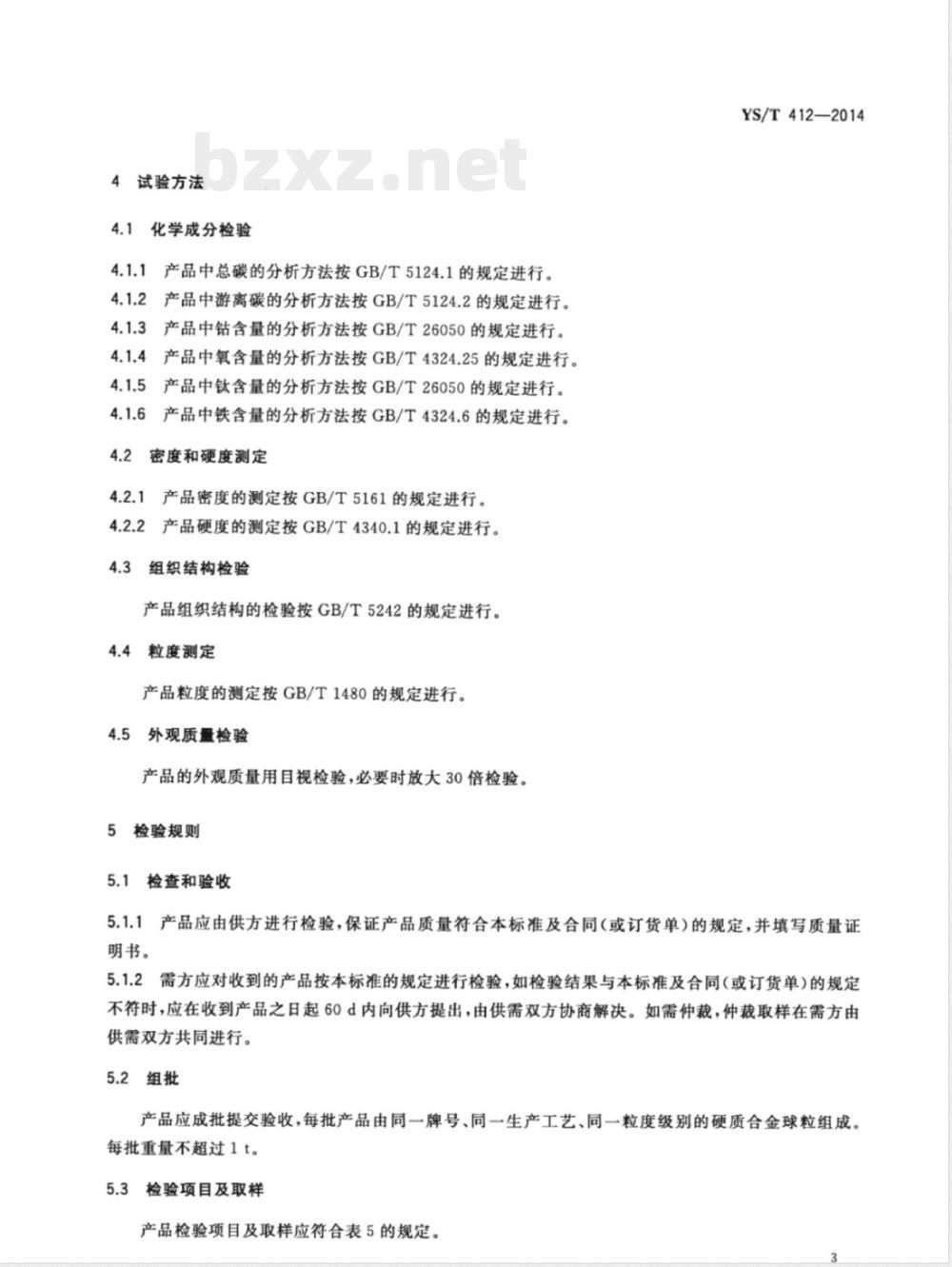

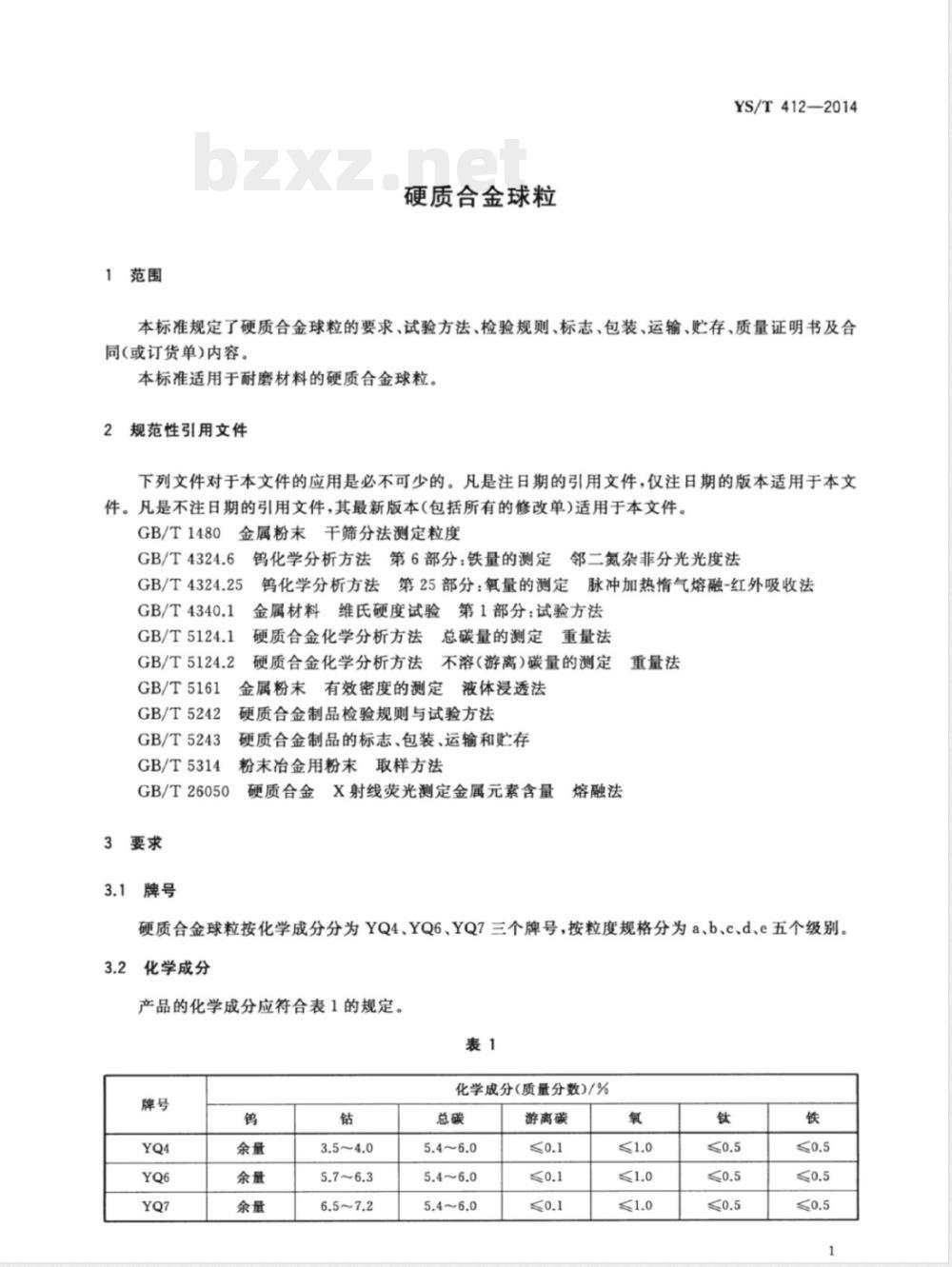

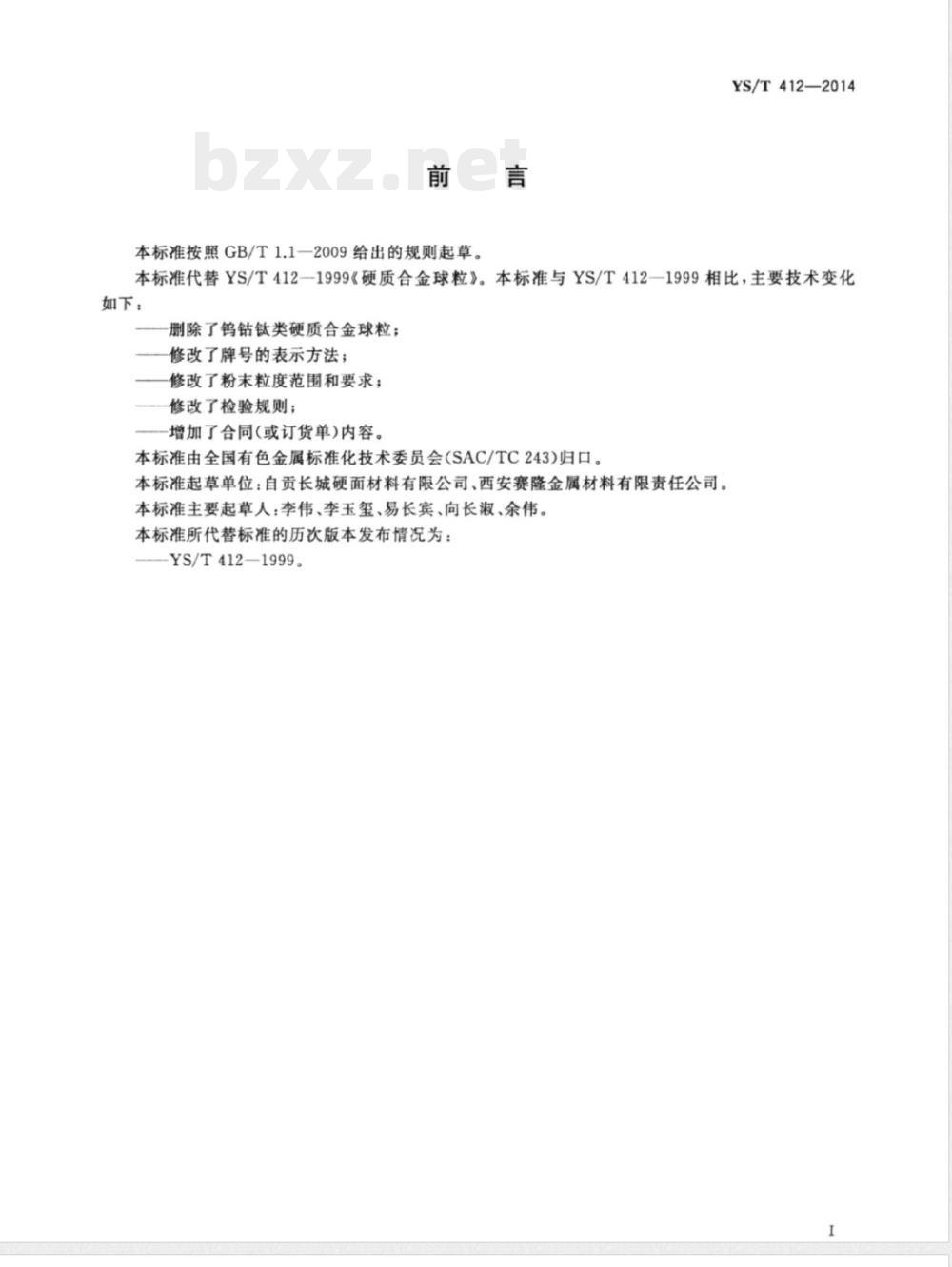

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 412—2014 代替 YS/T 412—1999 硬质合金球粒 Cemented carbide pellets 2014-10-14 发布 2015-04-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 412—1999《硬质合金球粒》。本标准与 YS/T 412—1999 相比，主要技术变化如下： - 删除了钨钴钛类硬质合金球粒； - 修改了牌号的表示方法； - 修改了粉末粒度范围和要求； - 修改了检验规则； - 增加了合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：自贡长城硬面材料有限公司、西安赛隆金属材料有限责任公司。 本标准主要起草人：李伟、李玉玺、易长宾、向长淑、余伟。 本标准所代替标准的历次版本发布情况为：YS/T 412—1999。 1 范围 本标准规定了硬质合金球粒的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于耐磨材料的硬质合金球粒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 4324.6 钨化学分析方法 第6部分：铁量的测定 邻二氮杂菲分光光度法 GB/T 4324.25 钨化学分析方法 第25部分：氧量的测定 脉冲加热惰气熔融-红外吸收法 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 5124.1 硬质合金化学分析方法 总碳量的测定 重量法 GB/T 5124.2 硬质合金化学分析方法 不溶（游离）碳量的测定 重量法 GB/T 5161 金属粉末有效密度的测定 液体浸透法 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 GB/T 5314 粉末冶金用粉末取样方法 GB/T 26050 硬质合金 X 射线荧光测定金属元素含量 熔融法 3 要求 3.1 牌号 硬质合金球粒按化学成分分为 YQ4、YQ6、YQ7 三个牌号，按粒度规格分为 a、b、c、d、e 五个级别。 3.2 化学成分 产品的化学成分应符合表1的规定。 表1 化学成分（质量分数/%） YQ4： - 钨：余量 - 钴：3.5%～4.0% - 总碳：5.4%～6.0% - 游离碳：≤0.1% - 氧：≤1.0% - 钛：≤0.5% - 铁：≤0.5% YQ6： - 钨：余量 - 钴：5.7%～6.3% - 总碳：5.4%～6.0% - 游离碳：≤0.1% - 氧：≤1.0% - 钛：≤0.5% - 铁：≤0.5% YQ7： - 钨：余量 - 钴：6.5%～7.2% - 总碳：5.4%～6.0% - 游离碳：≤0.1% - 氧：≤1.0% - 钛：≤0.5% - 铁：≤0.5% 3.3 密度和硬度 产品的密度和硬度应符合表2的规定。 表2 密度和硬度 YQ4： - 密度：14.6～15.2 g/cm3 - 硬度：≥1400 HV0.1 YQ6： - 密度：14.8～15.0 g/cm3 - 硬度：≥1600 HV0.1 YQ7： - 密度：14.3～14.9 g/cm3 - 硬度：≥1300 HV0.1 3.4 组织结构 3.4.1 产品的组织结构应符合表3的规定。 表3 组织结构 YQ4： - 孔隙度：不大于 A04B04 - 非化合碳：不大于 C04 - 显微组织：不脱碳，无钴聚集 YQ6： - 孔隙度：不大于 A02B02 - 非化合碳：不大于 C00 - 显微组织：不脱碳，无钴聚集 YQ7： - 孔隙度：不大于 A04B04 - 非化合碳：不大于 C04 - 显微组织：不脱碳，无钴聚集 3.4.2 在被检查的100颗硬质合金球粒中，应有不小于90%的球粒的孔隙度和非化合碳符合表3的规定。 3.5 粒度 3.5.1 产品的粒度应符合表4的规定。 表4 粒度规格 - a级：4000μm～2000μm - b级：<2000μm～840μm - c级：<840μm～590μm - d级：<590μm～420μm - e级：<420μm～250μm 3.5.2 每一级别的筛上物重量不大于5%，筛下物重量不大于10%。 3.5.3 如用户有特殊要求，可由供需双方协商确定。 3.6 外观质量 硬质合金球粒应为深灰色的金属颗粒，颜色均匀一致，无目视可见的分层、裂纹、孔洞及夹杂物。 4 试验方法 4.1 化学成分检验 4.1.1 产品中总碳的分析方法按 GB/T 5124.1 的规定进行。 4.1.2 产品中游离碳的分析方法按 GB/T 5124.2 的规定进行。 4.1.3 产品中钴含量的分析方法按 GB/T 26050 的规定进行。 4.1.4 产品中氧含量的分析方法按 GB/T 4324.25 的规定进行。 4.1.5 产品中钛含量的分析方法按相关标准规定进行。
