【其他行业标准】 空调与制冷设备用内螺纹铝包铜管

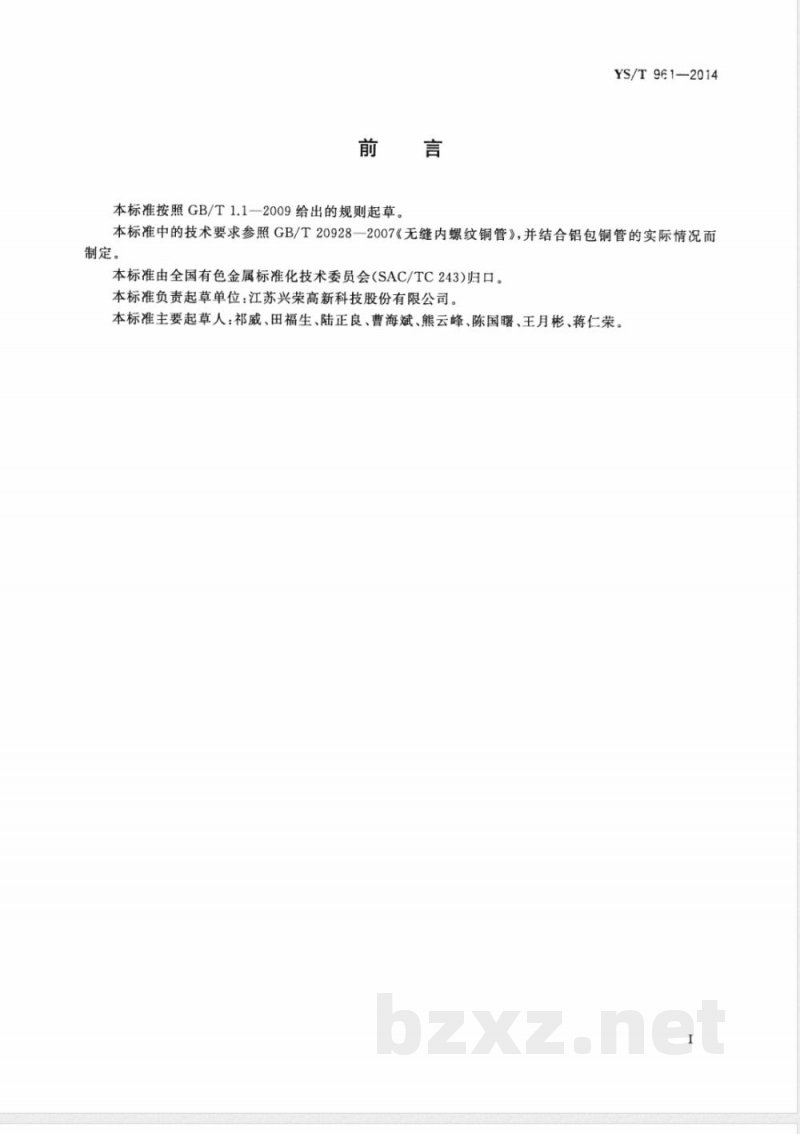

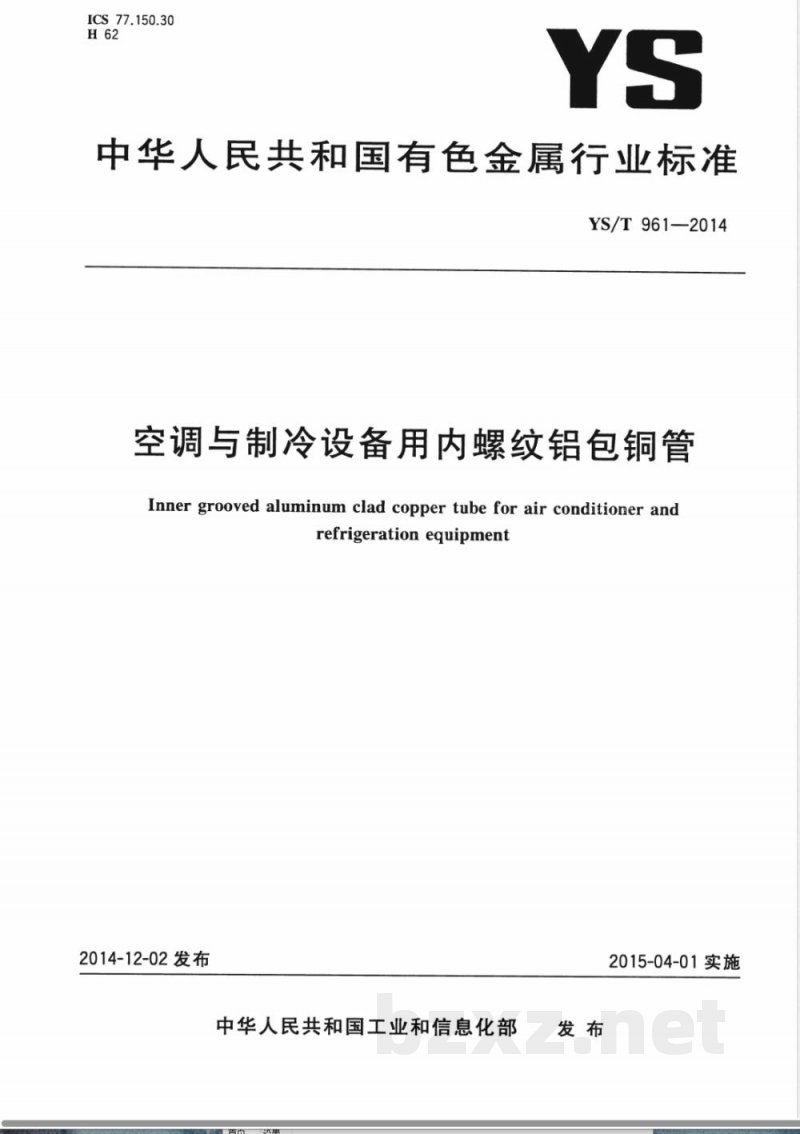

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 961—2014 空调与制冷设备用内螺纹铝包铜管 Inner grooved aluminum clad copper tube for air conditioner and refrigeration equipment 发布：2014-12-02 实施：2015-04-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准技术要求参照GB/T 20928—2007《无缝内螺纹铜管》，并结合铝包铜管实际应用制定。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：江苏兴荣高新科技股份有限公司。 主要起草人：祁威、田福生、陆正良、曹海斌、熊云峰、陈国曙、王月彬、蒋仁荣。 1 范围 本标准规定了无缝内螺纹铝包铜管的产品分类、要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书和合同（或订货单）等内容。 本标准适用于以非电解质为制冷剂的空调与制冷设备用无缝内螺纹铝包铜管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T 242 金属管扩口试验方法 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3190 变形铝及铝合金化学成分 GB/T 5121 铜及铜合金化学分析方法 GB/T 5126 铝及铝合金冷拉薄壁管材涡流探伤方法 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 6394 金属平均晶粒度测定法 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 20928—2007 无缝内螺纹铜管 YS/T 482 铜及铜合金分析方法 光电发射光谱法 YS/T 668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样制备方法 3 术语和定义 3.1 无缝内螺纹铝包铜管（seamless inner grooved aluminum clad copper tube） 管材外表面为铝、内表面为铜，铝与铜在界面上形成冶金结合，内表面具有一定数量和规格螺纹的无缝管材，简称无缝内螺纹ACC管。冶金结合层结构见图示说明。 4 要求 4.1 产品分类 4.1.1 管材牌号、状态和供货形式 管材牌号为3003/T2，状态为软化退火（O60），供货形式包括盘管（LWC）和直管。 外径范围：5 mm～13 mm；底壁厚0.30 mm～0.60 mm；齿高0.06 mm～0.15 mm；总壁厚0.36 mm～0.75 mm；齿顶角30°～80°；螺旋角0°～50°；螺纹数30～70条；直管长度400 mm～10000 mm。 4.1.2 规格尺寸范围与标记示例 本标准给出了不同外径规格及对应内径、壁厚与齿高参数的推荐尺寸，例如外径5.00 mm、7.00 mm、7.94 mm、9.52 mm、12.70 mm等系列规格。内径计算公式为：d = D - 2×TWT。 （后续内容涉及结构图示与技术要求说明，原文未完全展开）
