【其他行业标准】 工业镓化学分析方法 汞含量的测定 原子荧光光谱法

ICS77.120.99
中华人民共和国有色金属行业标准YS/T872—2013
工业化学分析方法
汞含量的测定
原子荧光光谱法
Methods for chemical analysis gallium-Determination of mercury in industrial gallium-Atomic fluorescence spectrometer method2013-04-25发布
中华人民共和国工业和信息化部发布
2013-09-01实施
中华人民共和国有色金属
行业标
工业镓化学分析方法
汞含量的测定
原子荧光光谱法
YS/T872—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323
发行中心：(010)51780235
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2013年7月第一版
5字数10千字
印张0.5
2013年7月第一次印刷
书号：155066·2-25540定价
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107
本标准按照GB/T1.1-2009给出的规则起草。言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准负责起草单位：中国铝业股份有限公司河南分公司。YS/T872—2013
本标准参加起草单位：中国铝业股份有限公司郑州研究院、河南省有色金属地质勘察总院。本标准主要起草人：艾兼、赵亚伟、孙剑锋、王晓雯、张予秋、商继先、白鹏程、杨惠玲。I

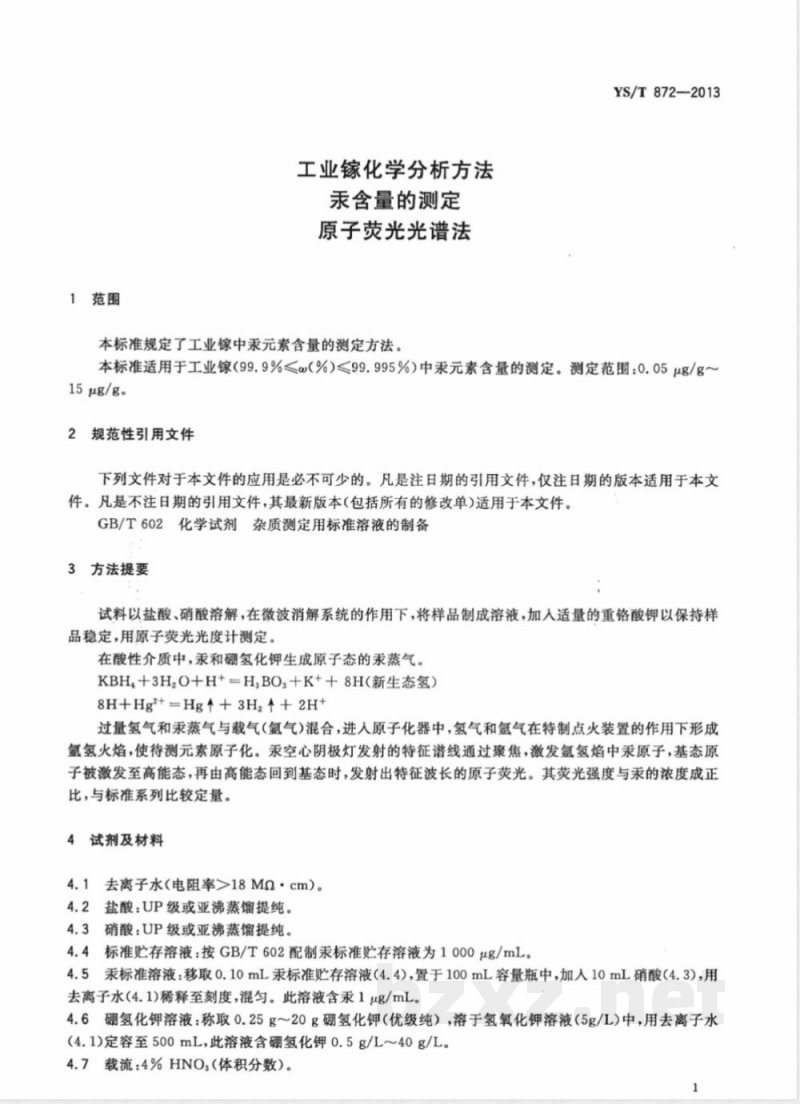

1范围
工业化学分析方法
汞含量的测定
原子荧光光谱法
本标准规定了工业镓中汞元素含量的测定方法YS/T872—2013
本标准适用于工业镓（99.9%2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T602化学试剂杂质测定用标准溶液的制备3方法提要
试料以盐酸、硝酸溶解，在微波消解系统的作用下，将样品制成溶液，加入适量的重铬酸钾以保持样品稳定，用原子荧光光度计测定。在酸性介质中，汞和硼氢化钾生成原子态的汞蒸气。KBH+3HzO+H+=H,BO：+K++8H（新生态氢）8H+Hg2+=Hg↑+3H2←+2H+
过量氢气和汞蒸气与载气（氩气）混合，进人原子化器中，氢气和氩气在特制点火装置的作用下形成氩氢火焰，使待测元素原子化。汞空心阴极灯发射的特征谱线通过聚焦，激发氩氢焰中汞原子，基态原子被激发至高能态，再由高能态回到基态时，发射出特征波长的原子荧光。其荧光强度与汞的浓度成正比，与标准系列比较定量。
4试剂及材料
4.1去离子水（电阻率>18Ma·cm）。4.2
盐酸：UP级或亚沸蒸馏提纯。
硝酸：UP级或亚沸蒸馏提纯。
标准贮存溶液：按GB/T602配制汞标准贮存溶液为1000μg/mL。4.5汞标准溶液：移取0.10mL汞标准贮存溶液（4.4），置于100mL容量瓶中，加人10mL硝酸（4.3)，用去离子水（4.1)稀释至刻度，混匀。此溶液含汞1μg/mL。4.6硼氢化钾溶液：称取0.25g20g硼氢化钾（优级纯），溶于氢氧化钾溶液（5g/L)中，用去离子水（4.1)定容至500mL，此溶液含硼氢化钾0.5g/L～40g/L。4.7载流：4%HNO：（体积分数）。1
YS/T872-—2013

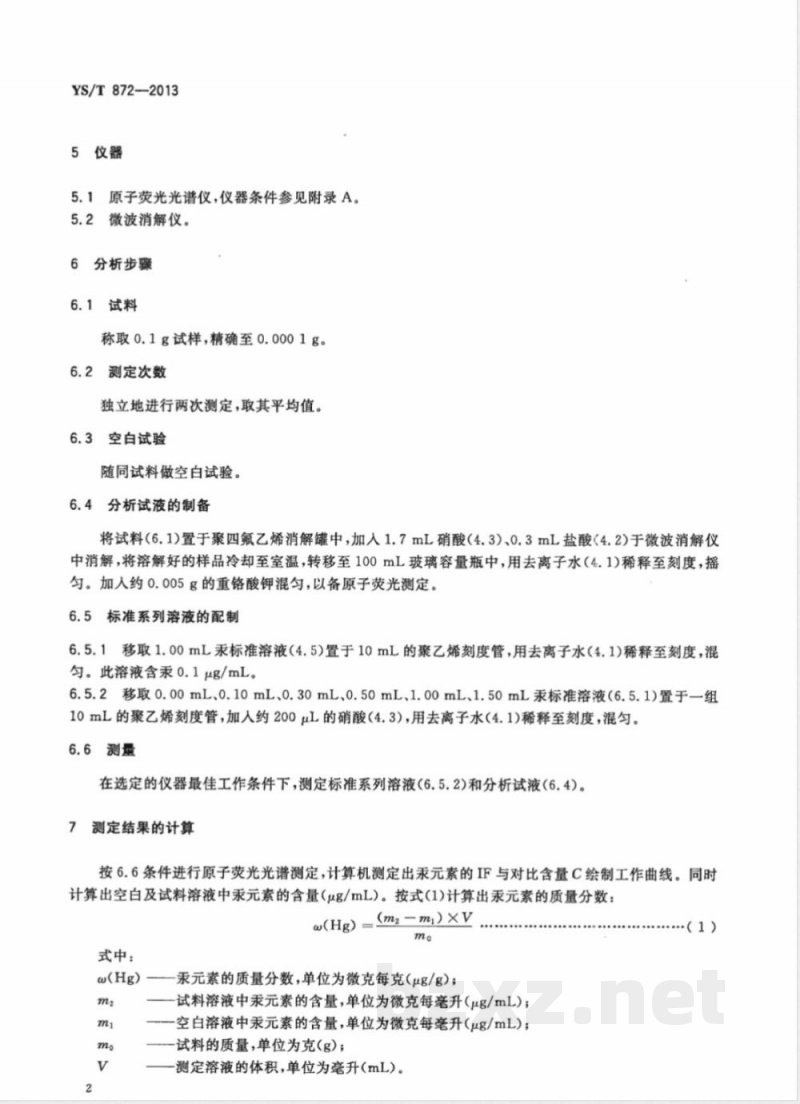

5仪器
5.1原子荧光光谱仪，仪器条件参见附录A5.2微波消解仪。
6分析步骤
6.1试料
称取0.1g试样，精确至0.0001g。6.2测定次数
独立地进行两次测定，取其平均值。6.3
空白试验
随同试料做空白试验。
6.4分析试液的制备
将试料(6.1)置于聚四氟乙烯消解罐中，加入1.7mL硝酸（4.3)、0.3mL盐酸（4.2)于微波消解仪中消解，将溶解好的样品冷却至室温，转移至100mL玻璃容量瓶中，用去离子水（4.1)稀释至刻度，摇匀。加人约0.005g的重铬酸钾混匀，以备原子荧光测定。6.5标准系列溶液的配制
6.5.1移取1.00mL汞标准溶液（4.5)置于10mL的聚乙烯刻度管，用去离子水（4.1)稀释至刻度，混匀。此溶液含汞0.1μg/mL。bzxz.net
6.5.2移取0.00mL、0.10mL、0.30mL、0.50mL、1.00mL、1.50mL汞标准溶液（6.5.1）置于一组10mL的聚乙烯刻度管，加人约200μL的硝酸（4.3），用去离子水（4.1)稀释至刻度，混匀。6.6测量
在选定的仪器最佳工作条件下，测定标准系列溶液（6.5.2)和分析试液（6.4)。7测定结果的计算
按6.6条件进行原子荧光光谱测定，计算机测定出汞元素的IF与对比含量C绘制工作曲线。同时计算出空白及试料溶液中汞元素的含量（μg/mL）。按式(1)计算出汞元素的质量分数：w(Hg)=(m -m)×y
式中：
の(Hg）——汞元素的质量分数，单位为微克每克（μg/g)；m2
试料溶液中汞元素的含量，单位为微克每毫升（ug/mL)；空白溶液中汞元素的含量，单位为微克每毫升（ug/mL)；一试料的质量，单位为克(g)；
测定溶液的体积，单位为毫升（mL）。（1）
8精密度
8. 1重复性
YS/T872—2013
在重复性条件下获得的两次测试结果的测定值。在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）的情况不超过5%，重复性限(r)按表1数据采用线性内插法求得。
8.2允许差
质量分数
实验室之间分析结果的差值应不大于表2所列允许差，表2
质量控制
含量范围
>5.0~10.0
>10.0~15.0
重复性限(r)
允许差
检验时，应对控制样品进行校核，或每半年用标样对分析标准有效性进行校核一次。当过程失效时应找出原因，纠正错误后，重新进行校核。YS/T872—2013
仪器的参考工作条件见表A.1。
光电倍增管负高压/V
灯电流/mA
原子化器高度/mm
载气流量/（mL/min）
屏蔽气流量/（mL/min）
读数时间/s
延迟时间/s
读出方式
测定方式
YS/T872-2013
附录A
(资料性附录）
仪器工作条件
仪器参数
250~280
峰面积
标准曲线法
版权专有
侵权必究
书号：155066·2-25540
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
