【其他行业标准】 4A沸石化学成分分析方法 X射线荧光法

本网站发布时间： 2025-11-10 13:26:23

YS/T869-2013
现行
　点击下载此标准

基本信息

标准号：
YS/T 869-2013
标准名称：
4A沸石化学成分分析方法 X射线荧光法
标准类别：
有色金属行业标准(YS)
英文名称：
Chemical analysis of 4A-Zeolite— X-ray fluorescence spectrometric method
标准状态：
现行
发布日期：
2013-04-25
实施日期：
2013-09-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
2.16 MB

手机扫码下载更方便

标准分类号

标准ICS号：
冶金>>有色金属产品>>77.150.10铝产品
中标分类号：
冶金>>金属化学分析方法>>H12轻金属及其合金分析方法

关联标准

出版信息

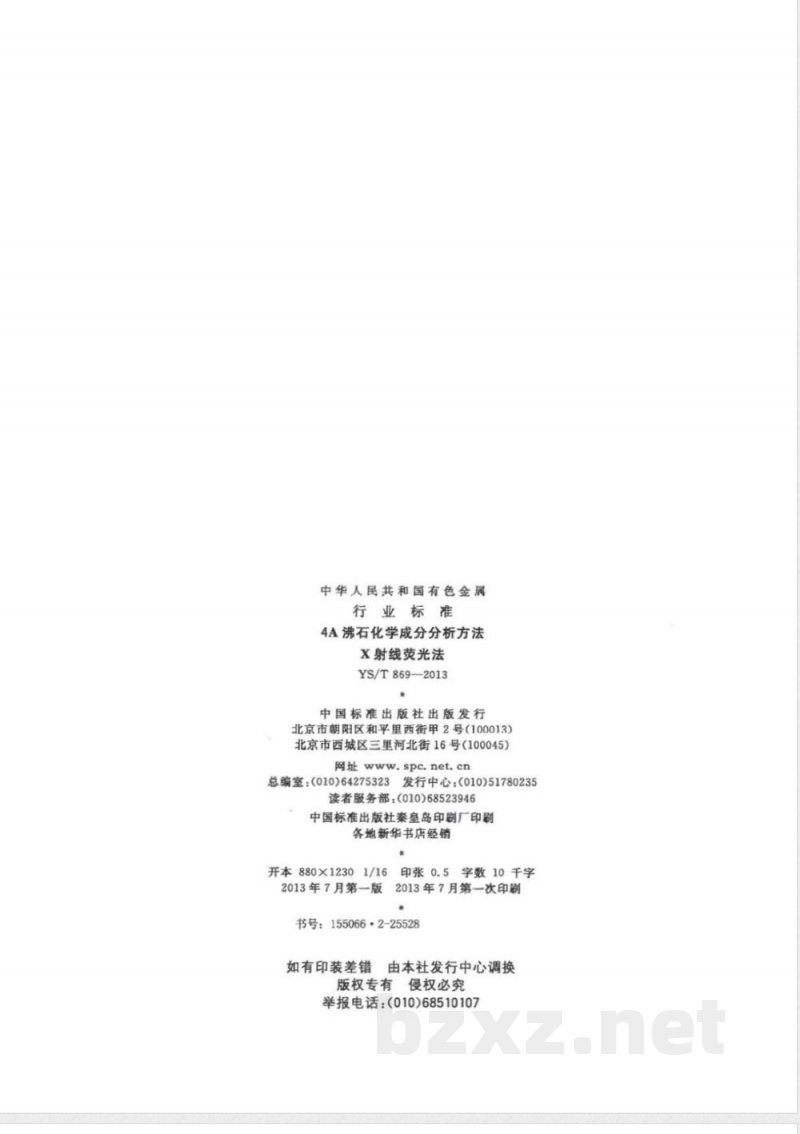

出版社：
中国标准出版社
书号：
155066·2-25528
页数：
8页
标准价格：
14.0
出版日期：
2013-09-01

其他信息

起草人：
祁彦利、李林海、钟沂妹、张爱芬、邓文军、陈立军、徐好文、马慧侠、刘静、刘帅
起草单位：
中国铝业股份有限公司山东分公司等
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)
相关标签：
沸石化学成分分析方法射线荧光法

标准简介/下载

点击下载

标准简介：

本标准规定了4A沸石化学成分X荧光分析方法。本标准适用于测定4A沸石化学成分中SiO2、Al2O3、Na2O的含量。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。
本标准负责起草单位:中国铝业股份有限公司山东分公司。
本标准参加起草单位:中国铝业股份有限公司郑州研究院、中国铝业股份有限公司广西分公司。
本标准主要起草人:祁彦利、李林海、钟沂妹、张爱芬、邓文军、陈立军、徐好文、马慧侠、刘静、刘帅。

标准内容

部分标准内容：

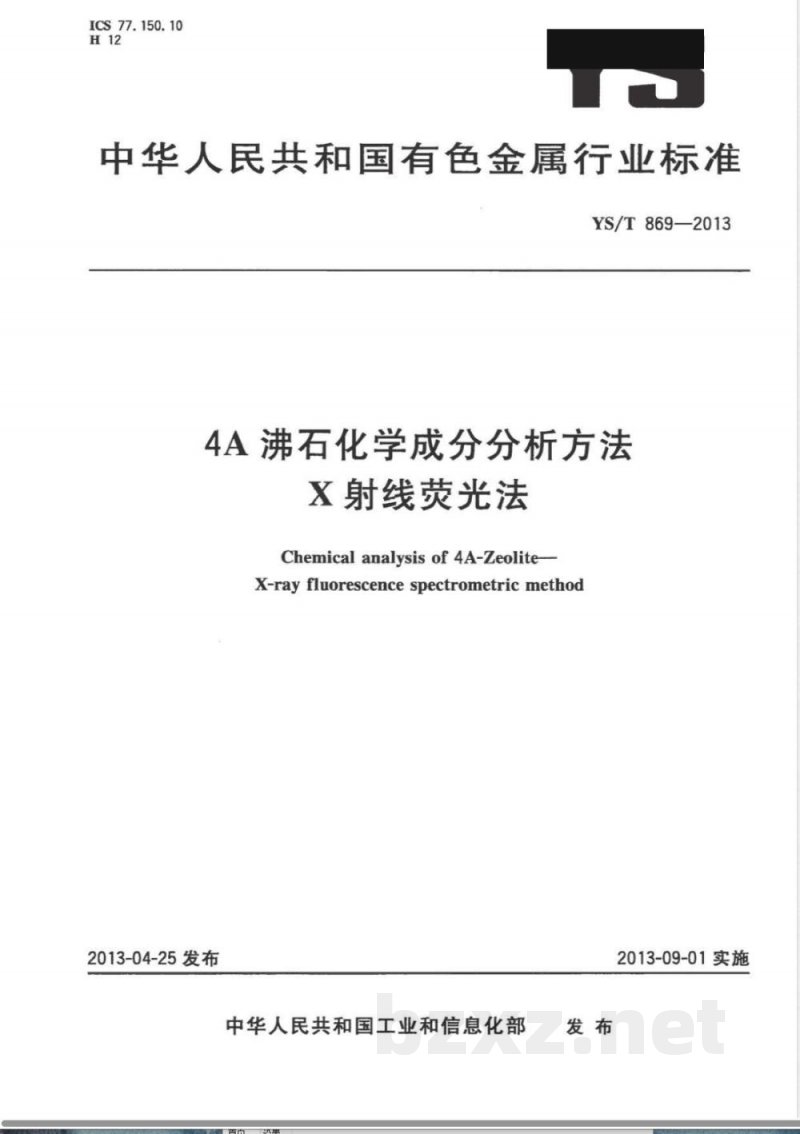

ICS 77.150.10 H12
中华人民共和国有色金属行业标准 YS/T 869—2013
4A沸石化学成分分析方法 X射线荧光法
Chemical analysis of 4A-zeolite - X-ray fluorescence spectrometric method
发布：2013-04-25 实施：2013-09-01
中华人民共和国工业和信息化部发布

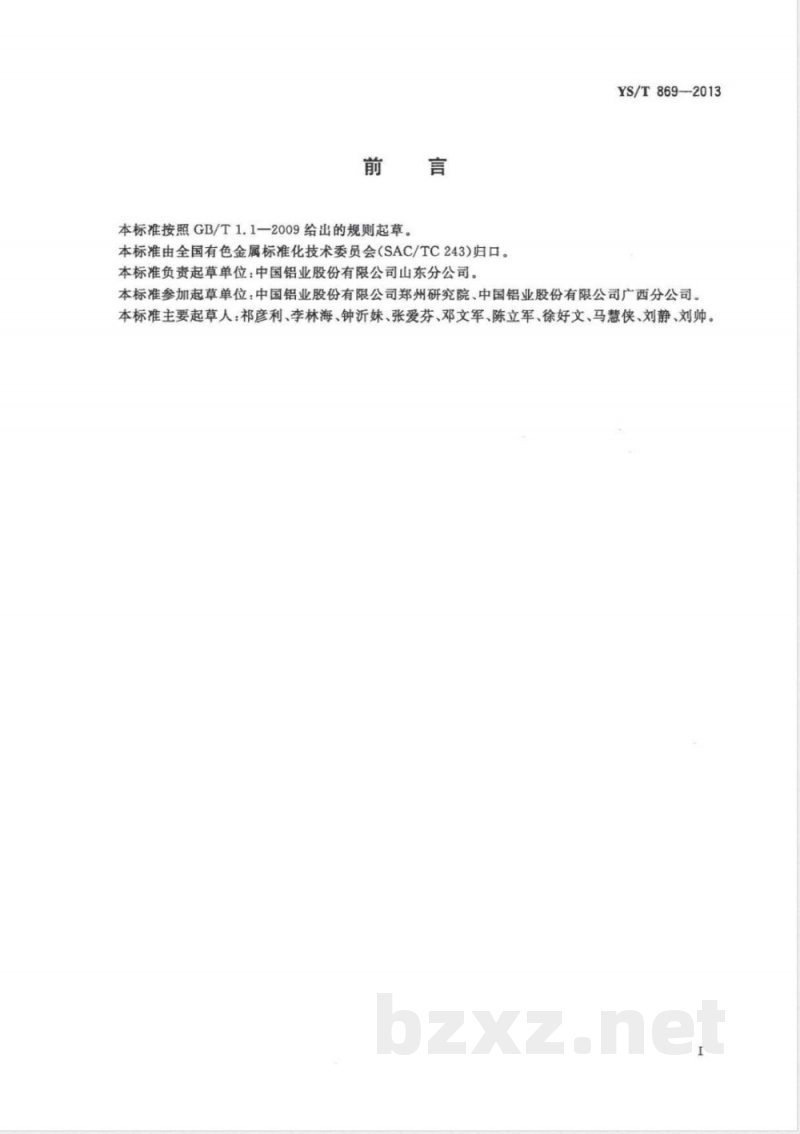

前言
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。
本标准负责起草单位：中国铝业股份有限公司山东分公司。
参加起草单位：中国铝业股份有限公司郑州研究院、中国铝业股份有限公司广西分公司。
主要起草人：祁彦利、李林海、钟沂妹、张爱芬、邓文军、陈立军、徐好文、马慧侠、刘静、刘帅。

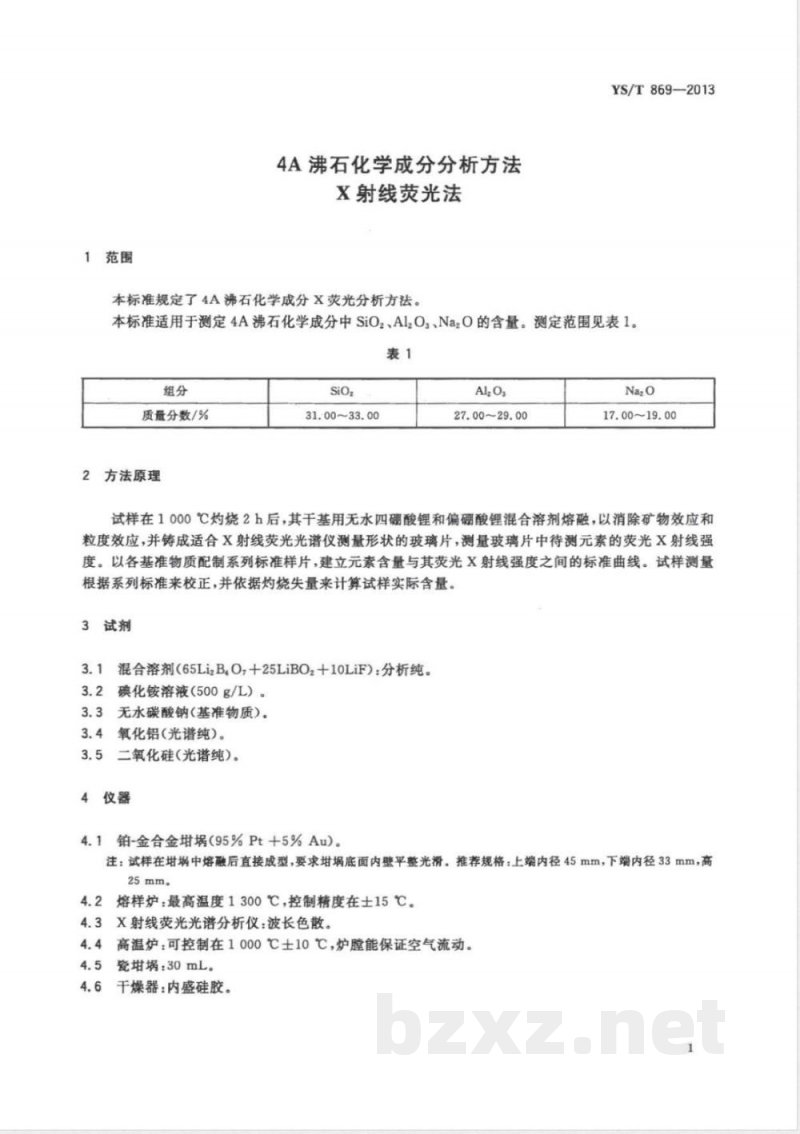

1 范围
本标准规定了4A沸石化学成分的X射线荧光分析方法。
本标准适用于4A沸石中SiO2、Al2O3、Na2O含量的测定，测定范围如下：
SiO2：31.00%～33.00%
Al2O3：27.00%～29.00%
Na2O：17.00%～19.00%

2 方法原理
试样在1000℃灼烧2h后，将干基样品与无水四硼酸锂和偏硼酸锂混合熔剂熔融，以消除矿物效应和粒度效应，制成适用于X射线荧光光谱仪测量的玻璃片。通过测量玻璃片中待测元素的特征X射线荧光强度，并利用标准样片建立的校准曲线进行定量分析，同时结合灼烧失量计算试样实际含量。

3 试剂
3.1 混合熔剂（65% Li2B4O7 + 25% LiBO2 + 10% LiF），分析纯。
3.2 碘化铵溶液（500 g/L）。
3.3 无水碳酸钠（基准物质）。
3.4 氧化铝（光谱纯）。
3.5 二氧化硅（光谱纯）。

4 仪器
4.1 铂-金合金坩埚（95% Pt + 5% Au），推荐规格：上端内径45 mm，下端内径33 mm，高25 mm。
4.2 熔样炉：最高温度1300℃，控制精度±15℃。
4.3 X射线荧光光谱仪（波长色散型）。
4.4 高温炉：1000℃±10℃。
4.5 瓷坩埚（30 mL）。
4.6 干燥器（内盛硅胶）。

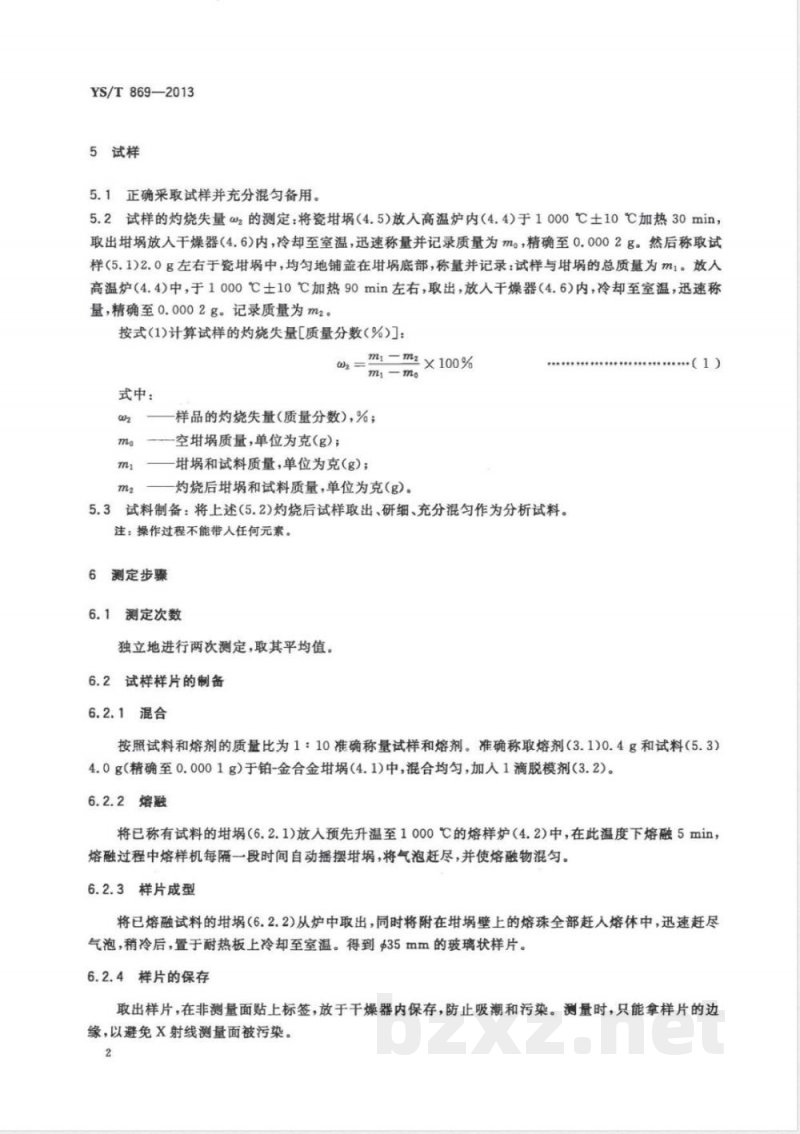

5 试样
5.1 试样应正确采取并充分混匀备用。
5.2 灼烧失量测定：将瓷坩埚在1000℃±10℃下预热并称量空坩埚质量m0，加入约2.0 g试样后称得m1，在1000℃±10℃灼烧约90 min后冷却称量m2。按公式计算灼烧失量：
灼烧失量(%) = (m1 - m2) / (m1 - m0) × 100%
5.3 试料制备：将灼烧后的试样研细并混匀作为分析试料。

6 测定步骤
6.1 测定次数：独立进行两次测定，取平均值。
6.2 试样样片制备：按试料与熔剂质量比1:10称取试料与熔剂，在铂金坩埚中混合均匀并加入脱模剂后进行熔融制样。
（后续熔融及测量步骤原文未完整提供）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
