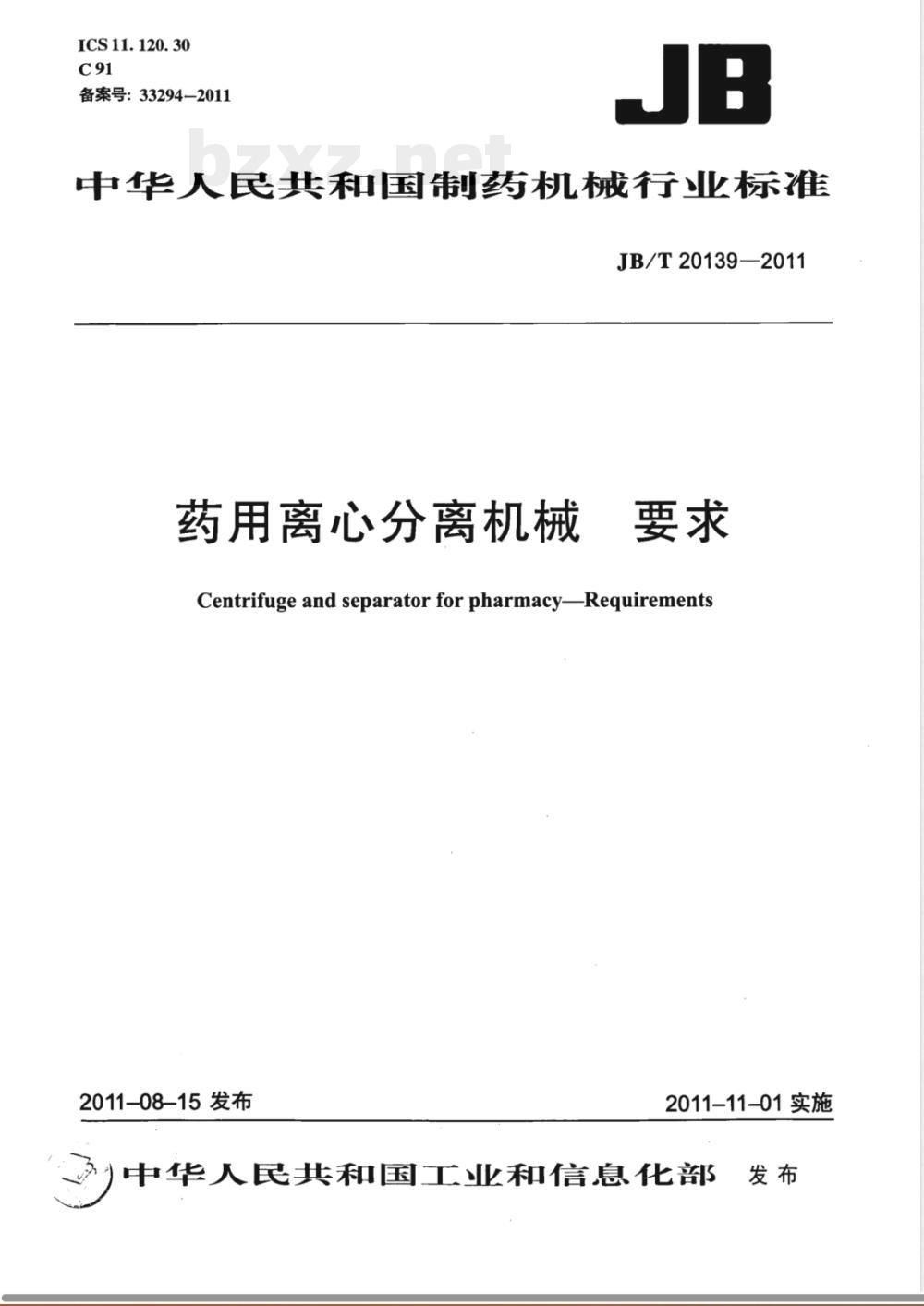

【其他行业标准】 药用离心分离机械 要求

ICS11.120.30
备案号：33294-2011
中华人民共和国制药机械行业标准JB/T20139—2011
药用离心分离机械
Centrifuge and separator for pharmacy-Requirements2011-08-15 发布
2011-11-01实施
中华人民共和国工业和信息化部发布

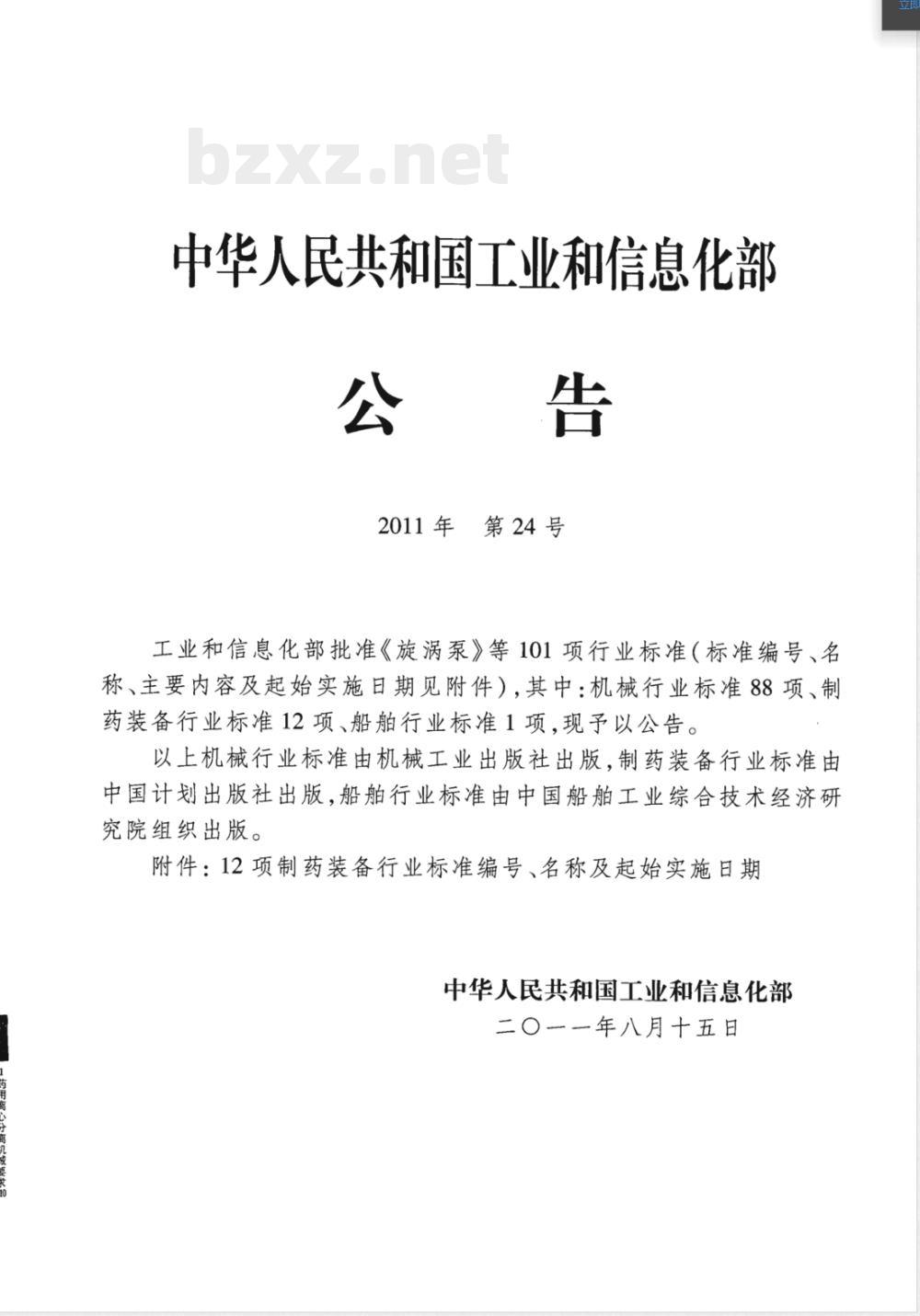

中华人民共和国工业和信息化部公告
2011年第24号
工业和信息化部批准《旋涡泵》等101项行业标准（标准编号、名称、主要内容及起始实施日期见附件），其中：机械行业标准88项、制药装备行业标准12项、船舶行业标准1项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版。
附件：12项制药装备行业标准编号、名称及起始实施日期中华人民共和国工业和信息化部二〇一一年八月十五日

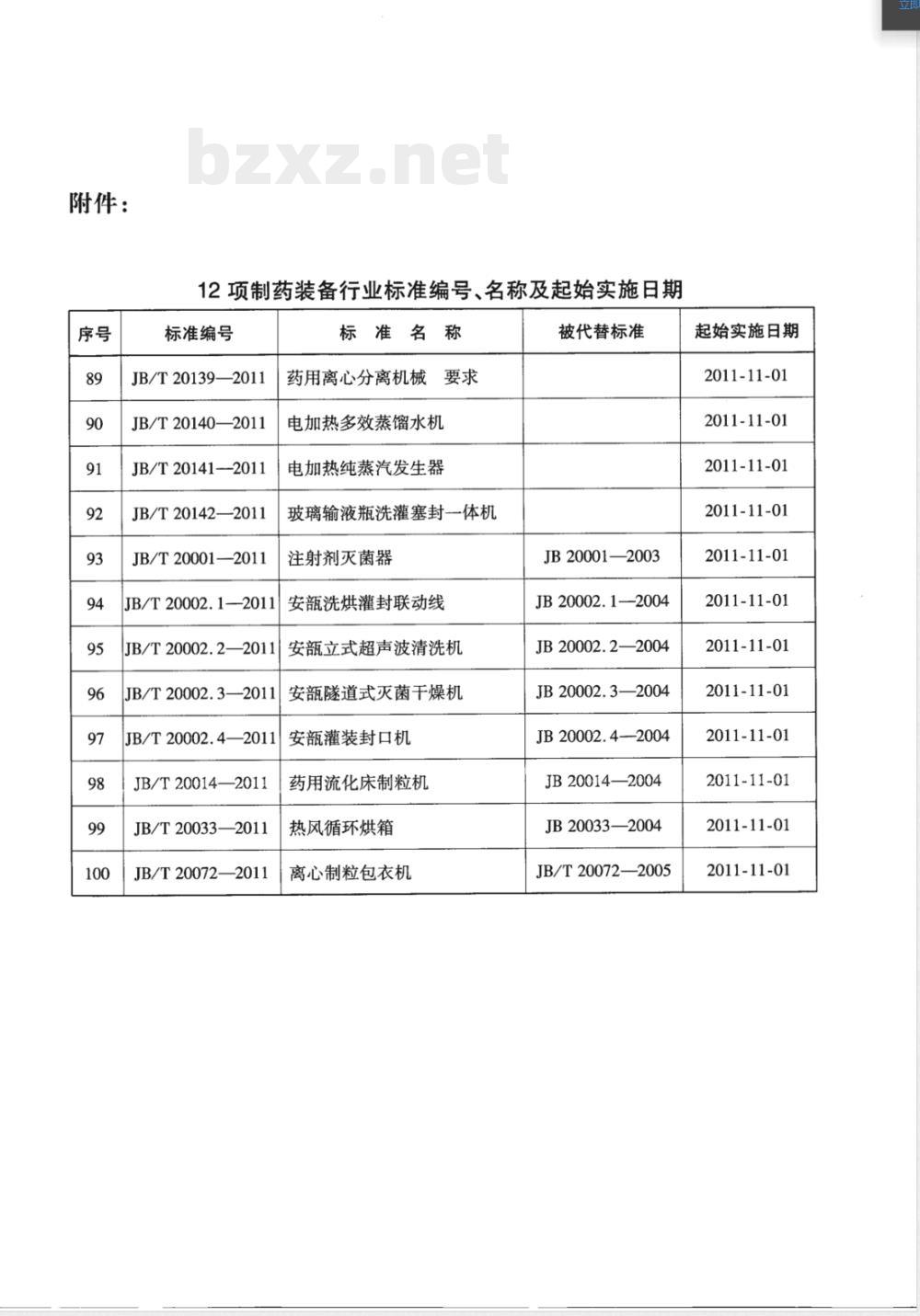

附件：
12项制药装备行业标准编号、名称及起始实施日期标准编号
JB/T20139—2011
JB/T20140—2011
JB/T 20141—2011
JB/T20142—2011
JB/T20001—2011
JB/T20002.1—-2011
JB/T20002.2—2011
JB/T20002.3—2011
JB/T20002.4—2011
JB/T20014—2011
JB/T20033—2011
JB/T20072—2011
标准名称
药用离心分离机械要求
电加热多效蒸馏水机
电加热纯蒸汽发生器
玻璃输液瓶洗灌塞封一体机
注射剂灭菌器
安颜洗烘灌封联动线
安立式超声波清洗机
安颜隧道式灭菌干燥机
安颜灌装封口机
药用流化床制粒机
热风循环烘箱
离心制粒包衣机
被代替标准
JB20001—2003
JB 20002.1—2004
JB 20002.2—2004
JB20002.3—2004
JB 20002.4-2004
JB 20014—2004
JB 20033—2004
JB/T 20072—2005
起始实施日期
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01
2011-11-01

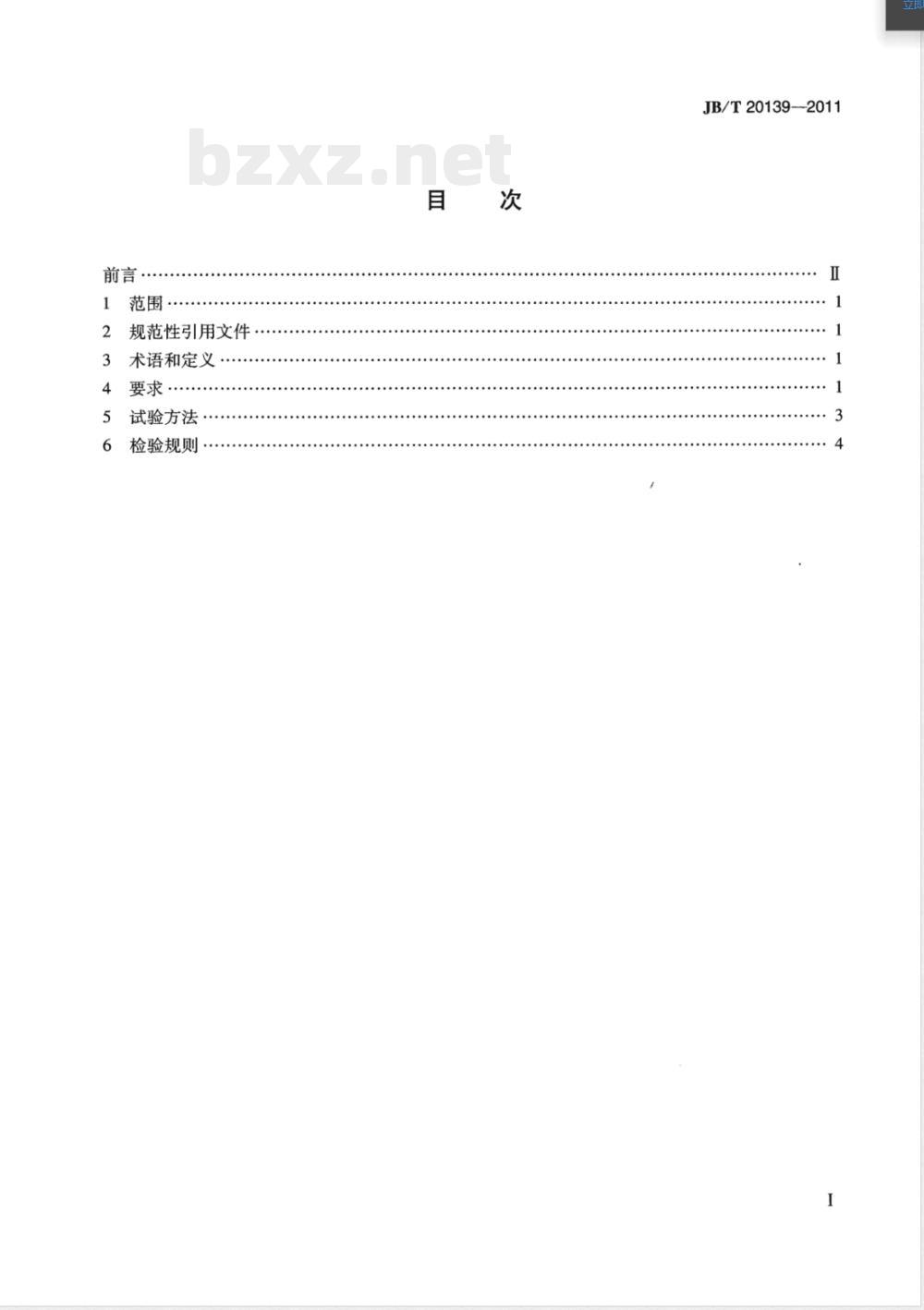

2规范性引用文件
3术语和定义
试验方法
检验规则
JB/T20139--2011
JB/T20139—2011
本标准是对药品生产使用的离心分离机械的补充要求，本标准根据《药品生产质量管理规范》（GMP）、JB20067《制药机械符合药品生产质量管理规范的通则》和GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》的要求制定。本标准由全国制药装备标准化技术委员会（SAC/TC356）提出并归口。本标准负责起草单位：江苏赛德力制药机械制造有限公司。本标准主要起草人：顾根生、耿金奇、倪金怀、许关红、高锐。I
1范围
药用离心分离机械要求
本标准规定了药用离心分离机械的要求、试验方法及检验规则。JB/T20139—2011
本标准适用于药品生产使用的过滤式离心机械、沉降式离心机械和分离机械（以下简称离心机)。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本标准。GB150--1998钢制压力容器
GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB/T4774分离机械名词术语
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T10901离心机性能试验方法
GB12158—2006防止静电事故通用导则GB/T15692制药机械术语
GB19815离心机安全要求
中华人民共和国药典（2010版）一部国家药典委员会药品生产质量管理规范国家药品监督管理局3术语和定义
GB/T4774及GB/T15692的相关术语和定义适用于本标准。4要求
4.1设计与制造
4.1.1离心机应符合本标准及其相应产品的国家标准或行业标准。4.1.2离心机的设计、制造应符合《药品生产质量管理规范》的有关规定，满足生产工艺和生产质量的要求，应能避免交叉污染、混淆和差错，便于清洁。4.1.3离心机的出厂文件应齐全、完整，满足产品验证的文件要求。4.2材料
4.2.1与药品或有要求的工艺介质（包括清洁剂在内）直接接触的零部件材料应无毒、耐腐蚀、不脱落、不与所生产的药品发生化学变化或吸附，不向药品中释放物质。4.2.2与药品直接接触零部件的非金属材料应无毒、耐腐蚀、不脱落并能满足清洗.工艺要求，不与1
JB/T 20139—2011
药品发生化学变化或吸附。
4.3外观
离心机的外表面应无清洗盲区，机壳表面的粗糙度Ra值应不大于0.8μm。4.4结构与性能
4.4.1与药品直接接触的零部件表面应光洁，转角圆滑过渡，无清洗盲区。4.4.2用于非无菌生产的离心机应易于清洗；用于无菌生产的离心机，与药品直接接触的零部件表面应能在位清洗（CIP）。
4.4.3离心机上用的润滑剂和冷却介质应隔离，不应对药物造成污染。4.4.4离心机的转鼓、机壳、机盖应易于拆装。穿越不同级别洁净区的离心机应有密封隔断装置或留出密封隔断的位置。4.4.5
4.4.6离心机输入和输出的料液管路应使用快装管件，管路排列整齐，固定牢固。管路应有名称标识和流向标识。
4.4.7离心机机壳应为密闭结构，接合部位密封可靠、无泄漏。4.4.8离心机的在位清洗（CIP）装置应能清洗整个离心机内腔，清洗后的残留物浓度应不大于1.5μg/cm2。
4.4.9离心机的取样口和清洗接口应能快速连接并密封。4.4.10清洗后的离心机内和相关管路应无滞留水。4.5安全
4.5.1离心机的安全要求应符合GB19815的规定。4.5.2离心机制动时间应符合相应产品的国家标准或行业标准的规定。4.5.3防爆型离心机泄爆装置应符合GB150一1998中附录B超压泄放装置的有关规定。各类操作按钮、指示灯、仪器仪表及电机应为防爆型。4.5.4离心机的导除静电接地体应符合GB12158一2006中6.1.2的规定，接地体的接地电阻值应不大于1002。
4.5.5气动、液压系统应有限压、限位装置。4.5.6安全联锁控制，机盖锁闭不到位，离心机应不能启动。离心机应有振动保护装置。
4.5.8离心机应有转鼓旋转旋向的标示。4.5.9离心机应有紧急停车和自锁功能，急停按钮应为红色。4.6电气安全性能
4.6.1电气系统保护联接电路的连续性，应符合GB5226.1--2008中8.2.3的规定。4.6.2
电气系统的绝缘电阻，应符合GB5226.1一2008中18.3的规定。4.6.3电气系统的耐压，应符合GB5226.1—2008中18.4的规定。4.6.4电气系统的按钮，应符合GB5226.1—2008中10.2的规定。4.6.5
5电气系统的指示灯和显示器，应符合GB5226.1一2008中10.3的规定。4.6.6电气系统的配线技术，应符合GB5226.12008中第13章的规定。4.6.7电气系统的标记、警告标志和参照代号，应符合GB5226.1—2008中第16章的规定。2
JB/T20139—2011www.bzxz.net
4.6.8防爆型离心机的各类操作按钮、指示灯、仪器仪表及马达应为防爆型，并符合GB3836.1的有关规定。
5试验方法
5.1设计与制造试验
5.1.1离心机应按本标准及其相应产品的国家标准或行业标准进行验收。5.1.2离心机的设计、制造应符合《药品生产质量管理规范》关于药品生产设备的有关规定。5.1.3查验离心机出厂文件是否齐全、完整、满足产品验证的文件要求。5.2材料试验
查验材质证明书。当不能证明时，需按相应材料标准进行复验。5.3外观检验
目测离心机外观质量，用表面粗糙度检测仪检测表面粗糙度。5.4结构与性能试验
5.4.1目测查验与药品直接接触的零部件表面和转角是否存在不易于清洗的盲区，转角是否光滑过渡。
5.4.2查验用于非无菌生产的离心机是否易于进行内部清洗；用于无菌生产的离心机是否有在位清洗（CIP）装置。
5.4.3目测离心机的润滑剂和冷却剂的装置，查验其装置是否能有效隔离不产生污染。5.4.4手工操作确认离心机的转鼓、机壳、机盖拆装是否简便。5.4.5自测穿越不同级别洁净区的离心机有无密封隔断装置，或有否留出密封隔断的位置。5.4.6目测离心机料液输人和输出所用的管件和管路排列、名称标识和流向标识。5.4.7机壳密闭性试验。在离心机处于静止状态时，关（封)闭与外界相通的盖、管，将装有水的U形管压力计一端用软管与离心机内部连通，另一端与大气相通。通过减压阀向离心机内部通人洁净的压缩空气，观察U形管压力计，待水柱高度差达到400mm时关闭减压阀，1h后观察U形管压力计水柱高度差应不低于300mm。
5.4.8离心机在位清洗（CIP）性能试验。试验用物质：浓度3%的核黄素水溶液。a）
清洗用介质：常温饮用水。
试验程序：将浓度3%的核黄素水溶液均匀喷涂在干燥的离心机内部表面上，30min后启动c）
离心机，开启在位清洗装置，在清洗转速下，用0.2MPa~0.3MPa的饮用水冲洗5min。用洁净量杯在排放口接取最后一次淋洗水500mL，按《中华人民共和国药典》（2010版）一d)
部中附录VA“紫外一可见光光度法”检验清洗液中的残留物浓度。停机后，用辐射波长320nm~400nm、辐照度大于或等于1000μW/cm2的手持紫光灯，距被e）
测表面38cm处暗处测定，查着能否有效清洗整个离心机内腔。5.4.9查验离心机充水后，管路、取样口和清洗接口的密封情况。5.4.10离心机经清洗后排空，查验机内和相关管路是否仍存有滞留水。5.5安全性能试验
JB/T20139—2011
5.5.1离心机的安全要求按GB19815的规定试验。5.5.2离心机制动时间按相应产品的国家标准或行业标准的规定试验。5.5.3查看防爆型离心机泄爆装置是否符合GB150一1998中附录B关于超压泄放装置的有关规定。
5.5.4按GB12158—2006中6.1.2规定的方法，用电阻仪测量离心机静电接地体的接地电阻值。5.5.5
目测气动、液压系统的限压、限位装置。查验有无安全联锁保护系统装置，模拟机盖锁闭不到位，启动离心机，观察能否启动。5.5.7
目测离心机振动保护报警装置。5.5.8
目测离心机转鼓旋转方向标示。5.5.9查验离心机有无紧急停车及自锁功能、急停按钮的颜色。5.6电气安全性能试验
5.6.1电气系统的保护联接电路的连续性、绝缘电阻和耐压试验，分别按GB5226.1--2008中18.2.2、18.3和18.4的规定进行。5.6.2电气系统的按钮、指示灯和显示器、配线、标记、警告标志和参照代号，分别按GB5226.1一2008中10.2、10.3、第13章和第16章的规定进行。5.6.3防爆型离心机各类操作按钮、指示灯、仪器仪表及马达防爆安全性测试按GB3836.1的有关规定，查验是否有效。
6检验规则
离心机除按其相应产品标准的规定检验外，还须按本标准要求的条款检验，合格的附产品合格证。
