【其他行业标准】 瓷缸球磨机

ICS11.120.30
备案号：36757-2012

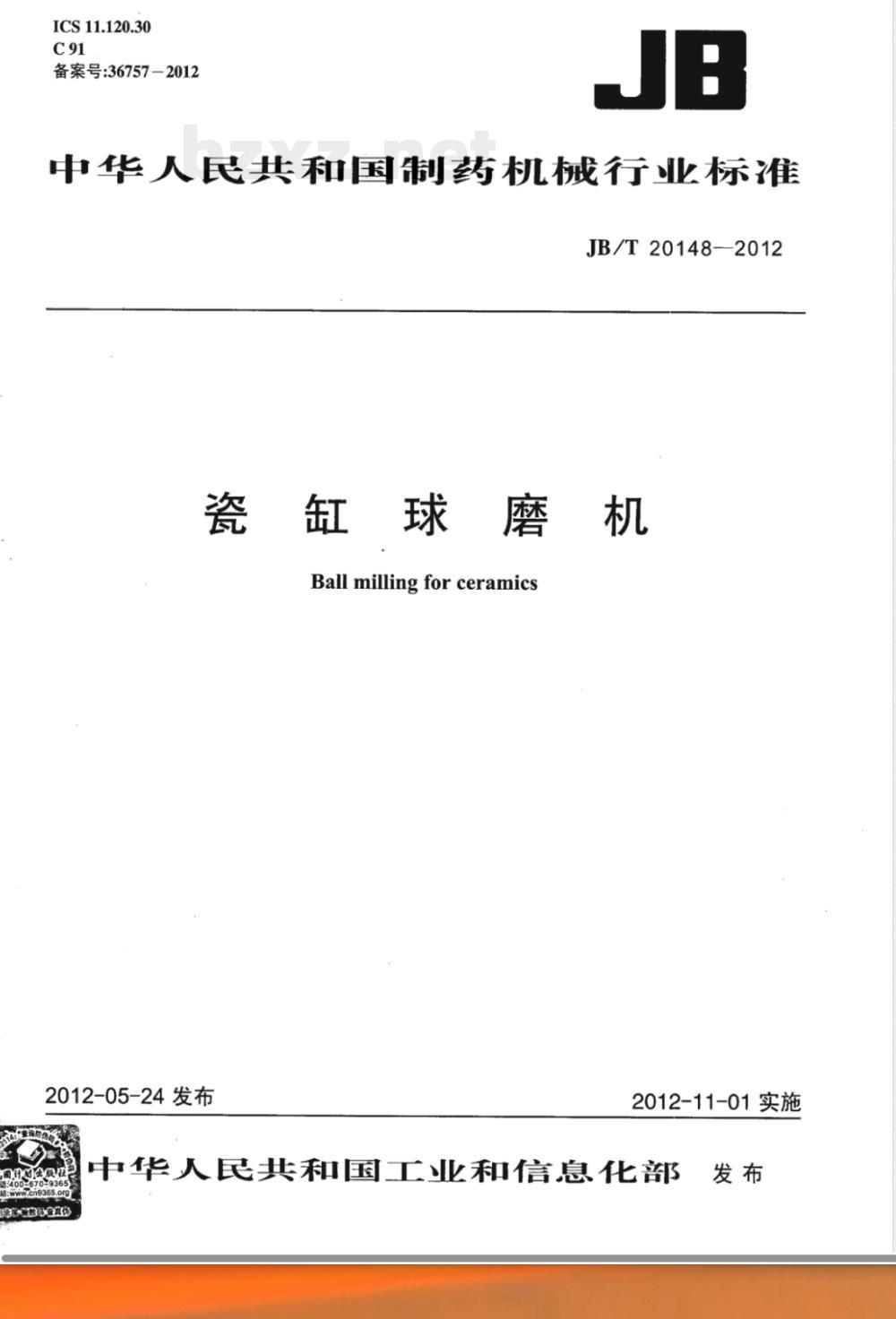

中华人民共和国制药机械行业标准JB/T20148-—2012
瓷缸球磨机
Ballmillingforceramics
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布

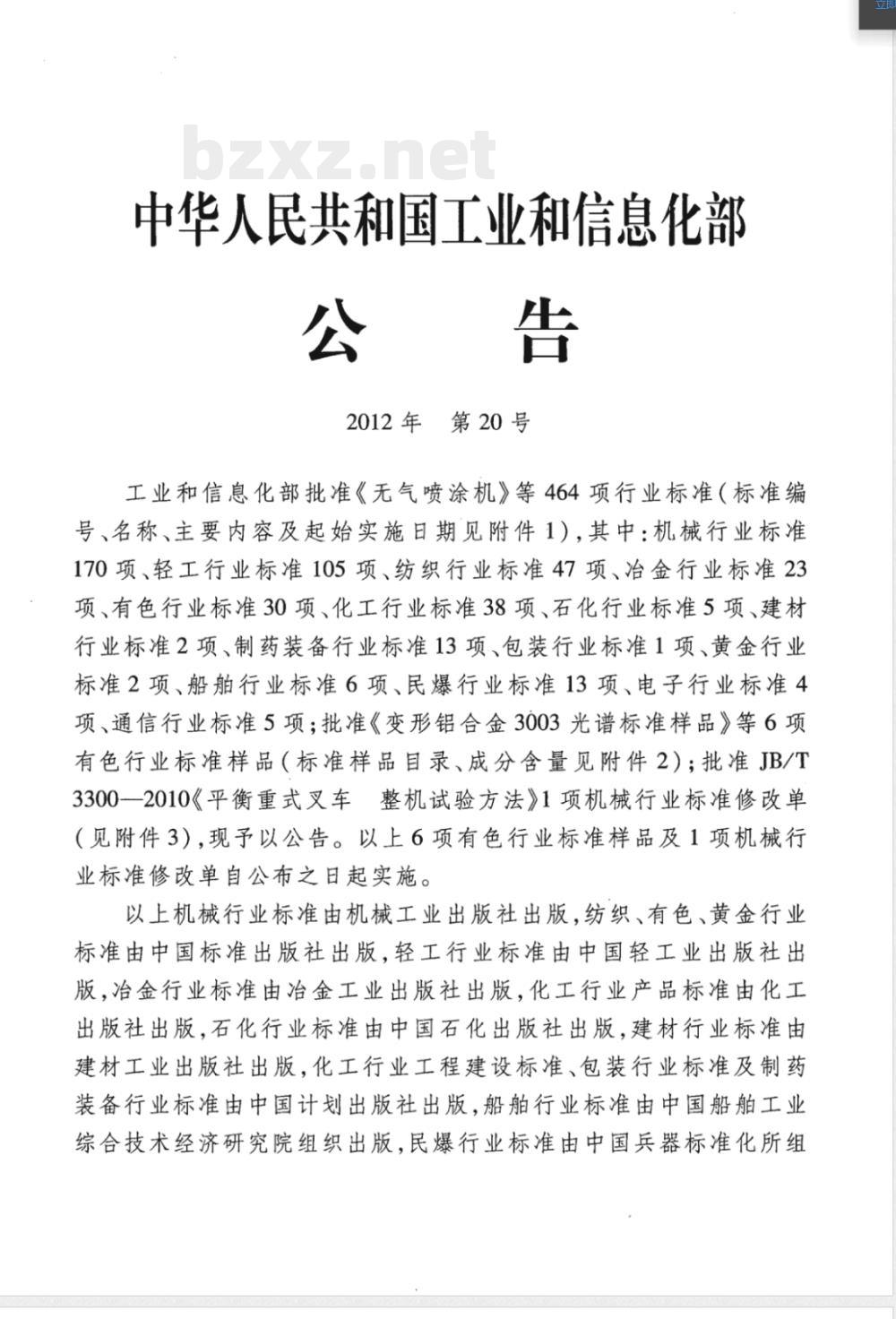

中华人民共和国工业和信息化部公告
2012年第20号
工业和信息化部批准《无气喷涂机》等464项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中：机械行业标准170项、轻工行业标准105项、纺织行业标准47项、治金行业标准23项、有色行业标准30项、化工行业标准38项、石化行业标准5项、建材行业标准2项、制药装备行业标准13项、包装行业标准1项、黄金行业标准2项、船舶行业标准6项、民爆行业标准13项、电子行业标准4项、通信行业标准5项；批准《变形铝合金3003光谱标准样品》等6项有色行业标准样品（标准样品目录、成分含量见附件2）；批准JB/T3300一2010《平衡重式叉车整机试验方法》1项机械行业标准修改单（见附件3），现予以公告。以上6项有色行业标准样品及1项机械行业标准修改单自公布之日起实施。以上机械行业标准由机械工业出版社出版，纺织、有色、黄金行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，治金行业标准由治金工业出版社出版，化工行业产品标准由化工出版社出版，石化行业标准由中国石化出版社出版，建材行业标准由建材工业出版社出版，化工行业工程建设标准、包装行业标准及制药装备行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，民爆行业标准由中国兵器标准化所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件：13项制药装备行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一二年五月二十四日

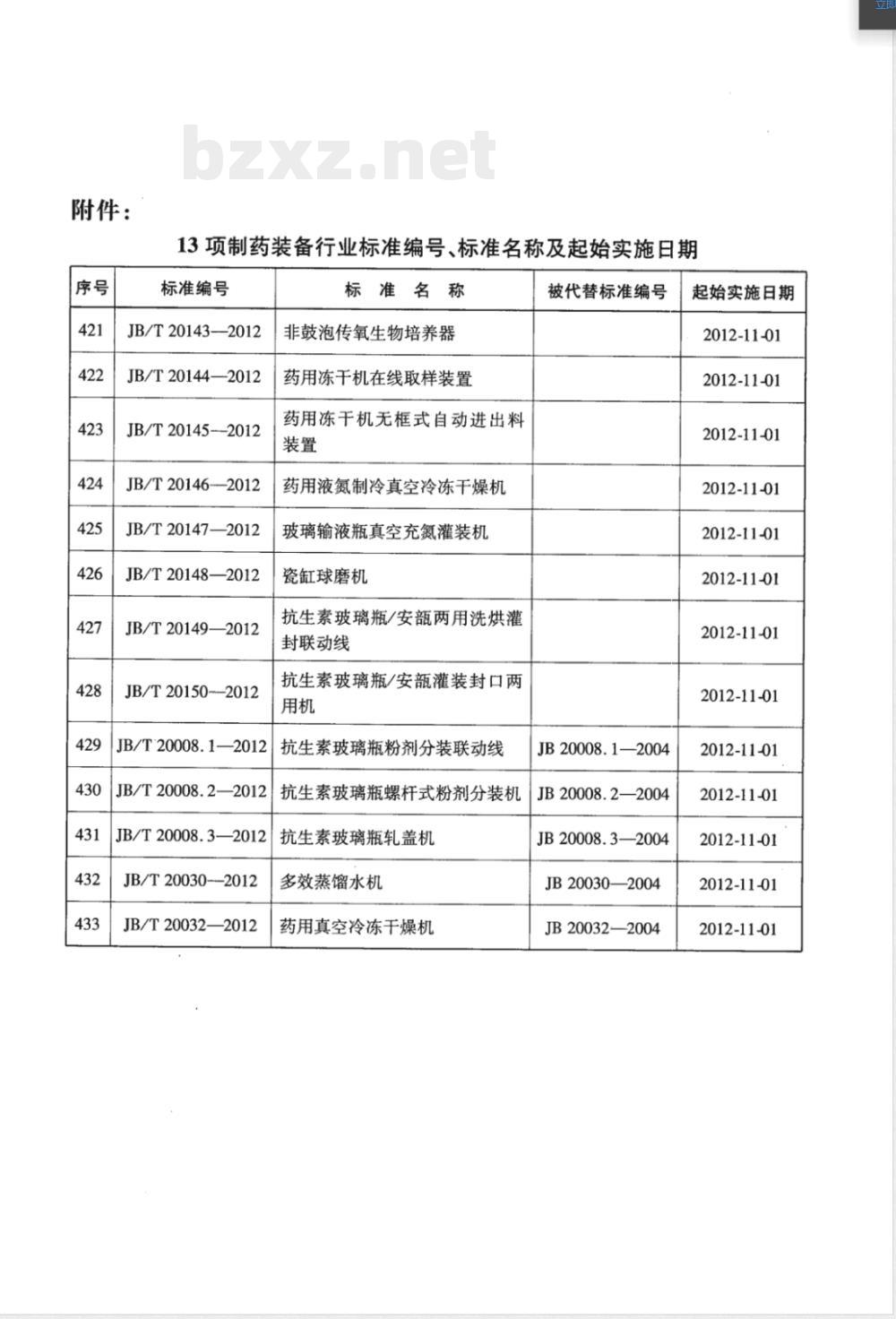

附件：
13项制药装备行业标准编号、标准名称及起始实施日期标准编号
JB/T 20143-—2012
JB/T20144—2012
JB/T 20145-2012
JB/T20146-—2012
JB/T20147—2012
JB/T 20148—2012
JB/T 20149—2012
JB/T20150--2012
JB/T20008.1—2012
JB/T20008.2—2012
JB/T20008.3—2012
JB/T 20030--2012此内容来自标准下载网
JB/T20032—2012
标准名称
非鼓泡传氧生物培养器
药用冻干机在线取样装置
药用冻干机无框式自动进出料
药用液氮制冷真空冷冻干燥机
玻璃输液瓶真空充氮灌装机
瓷缸球磨机
抗生素玻璃瓶/安两用洗烘灌
封联动线
抗生素玻璃瓶/安灌装封口两
抗生素玻璃瓶粉剂分装联动线
抗生素玻璃瓶螺杆式粉剂分装机抗生素玻璃瓶轧盖机
多效蒸馏水机
药用真空冷冻干燥机
被代替标准编号
JB20008.1—2004
JB 20008. 2—2004
JB 20008.3—2004
JB20030—2004
JB20032—2004
起始实施日期
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01
2012-11-01

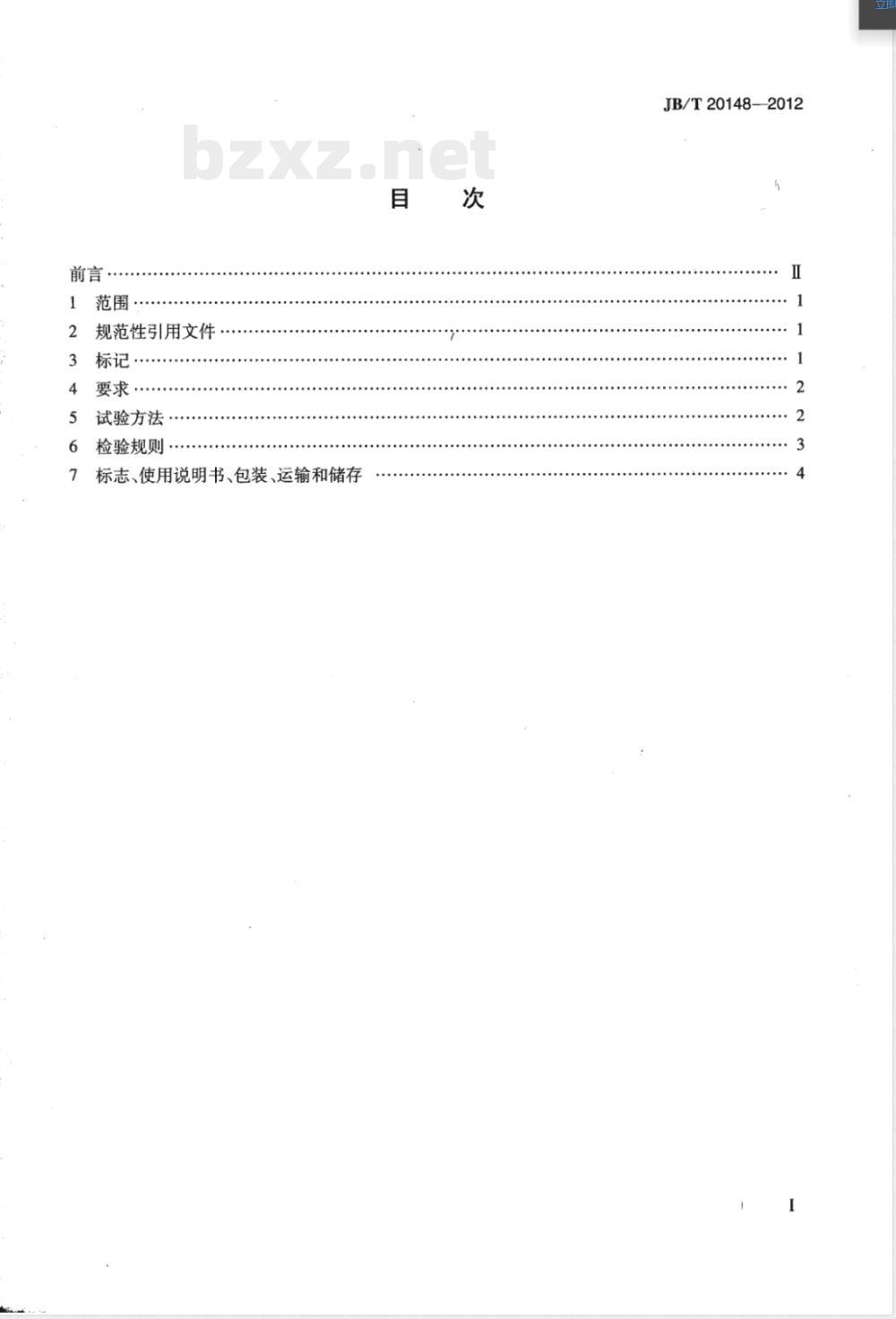

规范性引用文件
标记·
要求·
试验方法
检验规则
标志、使用说明书、包装、运输和储存目
JB/T20148—2012
JB/T20148—2012
本标准根据《药品生产质量管理规范》、JB20067—2005《制药机械符合药品生产质量管理规范的通则》的相关要求和GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》的规则编写的。
本标准由中国制药装备行业协会提出。本标准由全国制药装备标准化技术委员会SAC/TC356)归口。本标准起草单位：南通友邦机械有限公司。本标准主要起草人：朱昱、陈咏华。Ⅱ
1范围
瓷缸球磨机
JB/T20148—2012
本标准规定了瓷缸球磨机的标记，要求，试验方法，检验规则，标志、使用说明书、包装、运输和储存。
本标准适用于瓷缸球磨机（以下简称：球磨机）。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件GB/T5461—2000食用盐
GB/T6003.1--1997金属丝编织网试验筛GB/T6388
GB/T9969
GB/T10111
GB/T13306
GB/T13384
GB/T16769
运输包装收发货标志
工业产品使用说明书总则
随机数的产生及其在产品质量抽样检验中的应用程序标牌
机电产品包装通用技术条件
金属切削机床噪声声压级测量方法YY/T0216-—1995
3标记
3.1型号编制
制药机械产品型号编制方法
型号按YY/T0216—1995的规定编制。C
规格代号：瓷缸单缸容积(L)/瓷缸数量特征代号：瓷缸
功能代号：球磨机械
3.2标记示例
示例：MC16/4型。表示瓷缸单缸容积为16L的4个缸体的球磨机。JB/T20148—2012
4要求
4.1材料
凡与工作介质直接接触的零部件，应选用无毒、耐腐蚀、耐磨、且不与所接触物质发生化学反应，不产生吸附作用，不释放微粒的材料。4.2外观
4.2.1球磨机外观表面应简洁、平整，易于清洁，不应有凹凸和划痕。4.2.2外露转动部件应有警示标志。4.3性能
4.3.1瓷缸和瓷球的硬度应不小于60HRC。4.3.2球磨机的密封应无渗漏。
4.3.3球磨机应运转平稳，无卡阻。4.3.4球磨机负载运转噪声应不大于85dB（A)。4.3.5研磨细度不大于48um(300目）。4.4电气安全性能
4.4.1电气系统保护联接电路的连续性应符合GB5226.1-2008中8.2.3的规定。4.4.2电气系统的绝缘电阻应符合GB5226.1—2008中18.3的规定。4.4.3电气系统的耐压应符合GB5226.1—2008中18.4的规定。4.4.4电气系统的按钮应符合GB5226.1—2008中的10.2的规定。4.4.5电气系统的指示灯应符合GB5226.1--2008中的10.3的规定。4.4.6电气系统的配线应符合GB5226.1—2008中第13章的规定。4.4.7电气系统的标记、警示标志和参照代号应符合GB5226.1—2008中第16章的规定。5试验方法
5.1材料试验
查验材质证明书。当不能证明材质时，应按其相应材料的试验方法进行检验。5.2外观试验
目测和手感外观质量。
5.3性能试验
5.3.1硬度试验。
用洛氏硬度计检测瓷缸和瓷球硬度。5.3.2球磨机的密封试验。
将瓷缸加水和陶瓷球至工作容积，盖紧盖子，启动球磨机运转1h，观察有无渗漏。5.3.3空载运转试验。
5.3.3.1试验条件：
电源：AC,380×（1±10%）V,50Hz。设备安装场地平整。
5.3.3.2试验步骤：
空载启动球磨机，以额定转速连续运行2h，目测运转状况。5.3.4噪声试验。
在负载试验现场，按GB/T16769规定的方法测定。5.3.5球磨质量试验。
5.3.5.1试验用物料及介质：
JB/T20148—2012
-取符合GB54612000的450um~200um（40目~80目）食用盐，按球磨机额定容积的30%备料，在烘箱内120℃烘干2h，冷却至室温；瓷球数量：以10L规格的球磨机为样机，其直径Φ10的50个、Φ20的40个、Φ30的30个、Φ40的20个、Φ50的10个，均在烘箱内120℃烘干1h，再冷却至室温。-球磨瓷缸：在烘箱内120℃烘干1h，冷却至室温。5.3.5.2试验步骤。
球磨机空载试验合格后，将食用盐装人球磨缸，关闭缸盖，固定球磨缸，启动球磨机，运转4h。5.3.5.3球磨粒度评价。
取出球磨后的食用盐，用GB/T6003.11997中规定的R40/3（48μm）试验筛筛分，全部通过试验筛为合格。
5.4电气安全试验
5.4.1电气系统的保护联接电路连续性、绝缘电阻、耐压试验分别按CB5226.1一2008中18.2、18.3、18.4的规定进行检测。
5.4.2电气系统的按钮、指示灯、配线、标记、警示标志和参照代号分别按GB5226.1一2008中10.2、10.3、第13章和第16章的规定进行检测。6检验规则
6.1检验分类
球磨机的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台球磨机须经制造单位质量检验部门按表1的项目逐台检验合格后，并附有产品合格证方能出厂。
表1出厂检验项目
检验项目
电气安全
“要求”的章条号
4.3.1~4.3.3
“试验方法”的章条号
5.3.1~5.3.3
6.2.2球磨机在检验过程中，如发现不合格项，则退回进行修整，经修整后再提交复检，检验合格后3
JB/T20148—2012
方能出厂，如仍不合格，则判为不合格品。6.3型式检验
6.3.1型式检验的条件。
有下列情况之一时，应进行型式检验：a）
新产品试制定型或投产鉴定时；b)
产品的结构、材料、工艺有较大改进，可能影响性能时；c）产品停产1年后，恢复生产时；d）
国家质量监督机构提出进行型式检验要求时；e）出厂检验结果与上次型式检验有较大差异时。6.3.2型式检验项目。
型式检验项目为本标准中的全部要求。6.3.3抽样规则。
型式检验的样机应从出厂检验合格的产品中按GB/T10111规定的方法抽取10%，检测1台。6.4判定规则
型式检验中，各项检验结果都符合本标准的要求时，判定该产品型式检验合格。检验中，若电气安全性能的保护联结电路的连续性、绝缘电阻、耐压性能有一项不合格，即判定该产品型式检验不合格。若其他项有不合格项时，允许在已抽取的样机中加倍复测不合格项，如仍不合格，则判定该产品型式检验不合格。
7标志、使用说明书、包装、运输和储存7.1标志
7.1.1产品标牌应固定在球磨机的醒目位置，其型式和尺寸应符合GB/T13306的规定，标牌内容应包括：
a）产品型号和名称；
b）主要技术参数；
制造厂名称、商标；
d）产品编号及制造日期；
执行的产品标准编号。
7.1.2包装储运标志应符合GB/T191的规定进行。7.1.3运输装与收发货标志应符合GB/T6388的规定进行。7.2使用说明书
球磨机使用说明书应符合GB/T9969的规定。7.3包装
球磨机的包装应符合GB/T13384的规定。包装箱内应有下列文件：a）收货单位、地址；
b）产品名称与型号；
c）发货单位名称及发货站名；
包装箱箱号、共几箱、第几箱、外形尺寸、毛重等。d)
7.4运输
JB/T20148—2012
球磨机的包装应能满足水路、陆路运输要求。运输过程中包装箱应牢固固定在运输工具上，不得歪斜、重压和碰撞。
7.5储存
球磨机包装后应存放在干燥的室内或棚下。不得斜放、重压。5
