【其他行业标准】 铝用炭素材料检测方法 第3部分：热导率的测定 比较法

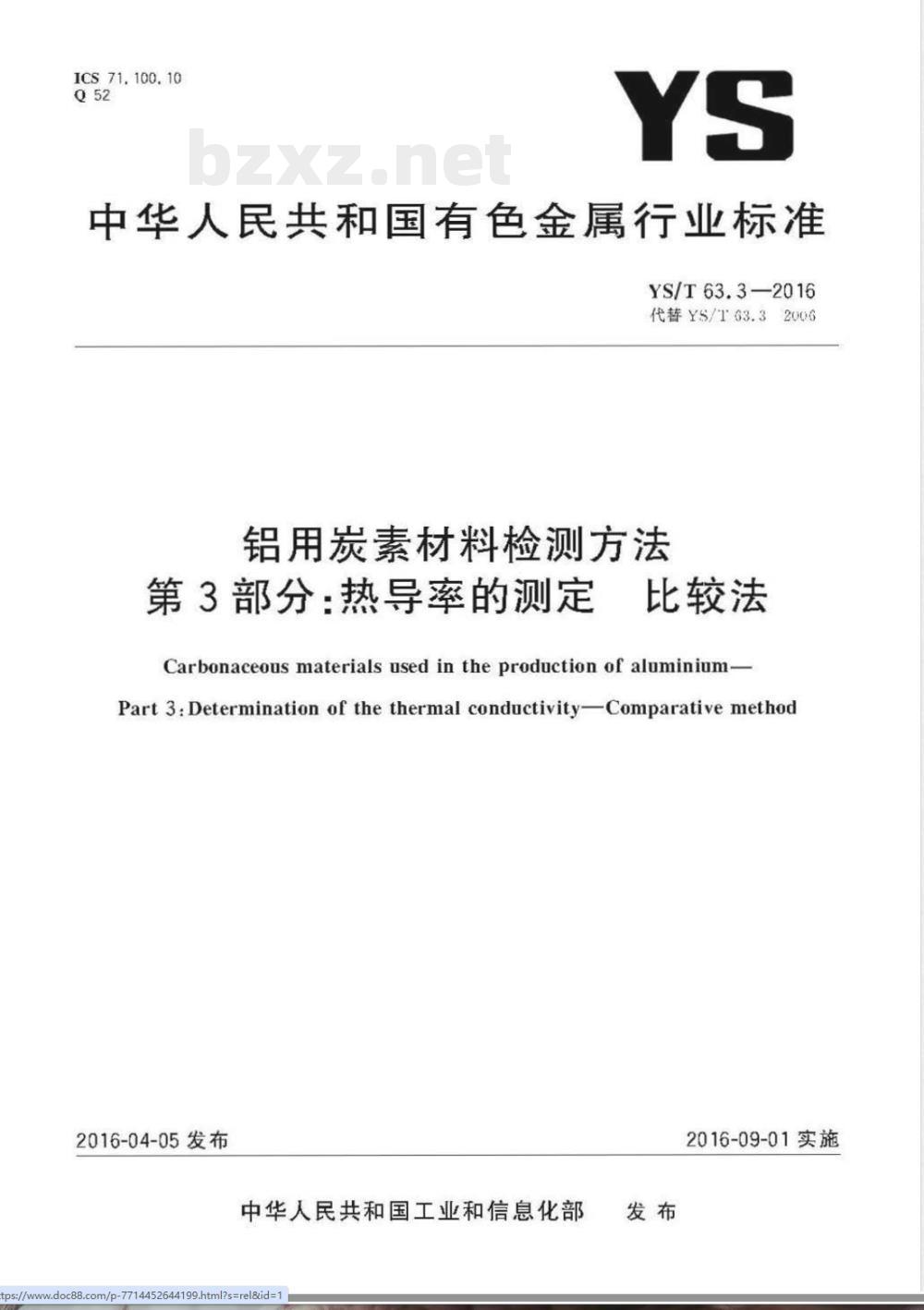

ICS71.100.10
中华人民共和国有色金属行业标准YS/T63.3—2016
代替YS/T63.32006
铝用炭素材料检测方法
第3部分：热导率的测定
比较法
Carbonaceous materials used in the production of aluminium-Part 3:Determination of the thermal conductivity-Comparative method2016-04-05发布
中华人民共和国工业和信息化部ps://www.doc88.com/p-7714452644199.html?s=rel&id=1发布
2016-09-01实施
方知网（北京）技术有限公司
中华人民共和国有色金属
行业标准
铝用炭素材料检测方法
第3部分：热导率的测定比较法
YS/T63.3—2G16
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（130029）北京市西城区三里河北街16号（1666415）网址：www.spe.org.cn
服务热线：10-168-6016
2517年7月第一版
书号：155666：2-31774
版权专有
侵权必究
YS/163铝用炭素材料检测方法》共分为以下27部分：YS/T63.3-2016
第1部分：阴极糊试样焙烧方法、焙烧失重的测定及生坏试样表观密度的测定：第2部分：阴极炭块和预焙阳极室温电阻率的测定：第3部分：热导率的测定比较法：第4部分：热膨胀系数的测定：
第部分：有压下底部炭块钠膨胀率的测定：第6部分：开气孔率的测定液体静力学法：第7部分：表观密度的测定尺寸法：车
限公司
第部分：二甲苯中密度的测定比重瓶法：第部分：真密度的测定氮比重计法：第10部分：空气渗透率的测定：第I1部分：空气反应性的测定质量损失法：第12部分：预焙阳极C)。反应性的测定质量损失法：第13部分：弹性模量的测定：
第14部分：抗折强度的测定下载标准就来标准下载网
三点法
第1三部分：耐压强度的测定：
X射线荧光光谱分析法
第16部分：微量元素的测定
第17部分：挥发分的测定：
第1&部分：水分含量的测定：
第部分灰分含量的测定
第20部分：硫分的测定：
第21部分：阴极糊焙烧膨胀收缩性的测定第22部分：焙烧程度的测定等效温度法：第23部分：预焙阳极空气反应性的测定热重法：第24部分：预焙阳极CO).反应性的测定热重法：第2部分：有压下底部炭块钠腰服率的测定第26部分：耐火材料抗冰晶石渗透能力的测定：第27部分：预焙阳极断裂能量的测定。本部分为Y5/T63的第3部分。
本部分按照GB/11：12009给出的规则起章。本部分是对YS/T63.32006的修订，与YS/163.32006相比，主要技术变化如下：测定范围上限修改为200W/（Km）修改了6.1取样和6.2制样，并对试样尺寸作详细的规定。本部分参照1S0）12987:2004铝生产用炭素材料阳极、阴极炭块、侧部炭块和焙烧后的糊月比较
法测定热导率》。
本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本部分主要起草单位：中国铝业郑州有色金属研究院有限公司、有色金属技术经济研究院，本部分参加起草单位：济南澳海炭素有限公司、宁夏宁平炭素有限责任公司、郑州浩宇炭素材料有T
YS/T63.3—2016
限公司，山东晨阳新型碳材料股份有限公司、索通发展股份有限公司，山东究矿炭素制品有限公司、肥城昌盛特种石墨有限公司。
本部分主要起草人：李波、郭永恒、李荣柱、黄华、赵庆才、于普生、刘祯、曹培峰蜂、席兆阳、于易如、高守磊、陈晓军、刘奉来。
本部分所代替标准的历次版本发布情况为：YS/T63.32006。
同方知网（北京)技术有限公司
1范围
铝用炭素材料检测方法
第3部分：热导率的测定比较法
YS/T63的本部分规定了用比较法测定铝用炭素材料20℃60℃间的热导率。YS/T63.32016
本部分适用于铝用炭素材料热导率的测定。测定范围为2W/（K·m）~200W/（K.m）。用
本部分也适用于测定石墨电极等其他炭素材料的热导率。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件领往日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用天衣文件。长第丨部分：底部炭块
(B/126297.1铝用炭素材料取样方法GB/126297.2钼用炭素材料取样方法GB/126297.3铝用炭素材料取样方法6B/126257.4铝用炭素材料取样方法第2部分：侧部炭块
第3部分：预焙阳板
第4部分：阴极期
YS/163.1铝用炭素材料检测方法第1部分：阴极糊试样焙烧方法、焙烧失重的测定及生坏试按
知网(北京)
样表观密度的测定
3术语和定义
下列术语和定义适用于本文件。3.1
热导率thermal conductivity
主一个给定的温度区间△内通过高度为h和横截面积为A的物热导率入是材料的一种特性，测定在体的热流量cQ/dz，按式（1)计算：dQh
式中：
热流量，单位为瓦特（W）：
温度差（通过与标准样品的比较而获得），单位为开尔文（K）：通过物体的高度，单位为米（m）：物体的截面积，单位为平方米（m）。4试剂和材料
4.1黏结剂：包括凡士林、丙三醇、黏着胶等，用于改善试样与两端的接触。..(1
4.2校准样品：经设备制造商或国家认可的已校准试样。表I给出了部分经校准的标准样品20时的热导率，在20～100范围内，这些试样的热导率与温度基本呈线性关系。1
YS/T63.3-—2016
石玻璃
高合金钢
纯度993#的铝
标准样品举例
20时的热导率[W(K·1m)
5装置
典型的测量装置如图1所示，包括下列部分：5.11
底部：温度可冷却至20℃上01℃：恒温循环箱：可使水温保持在20℃10.02℃：热电偶：
电压表：
项部：可提供热源，至少可加热至60，精度0.1：季
限公司
液态恒温箱：可使水温保持在4010.02：或使项部温度保持在60101的电加热装置：
加压装置：附有万向旋挂器，最小压力MIPa：绝缘缸：避免热损失。
尺寸测量设备：测量误差上1%，精确至0.02mm。5.2
5.3直尺。
说明：
1——底部：
2—恒温循环箱：
3—热电偶T2
4—热电偶T1;
一绝缘缸：
一试样：
7—热电偶TS;
一热流方向：
9—项部：
1℃——施加压力方向：
11电加热装置
设备装配示意图
6取样和制样
6.1取样
YS/T63.32016
底部炭块、测部炭块、预焙阳极分别按照GB/126297.1、GB/T26297.2、GB/126297.3的规定取样：阴极糊按照GB/126297.4的规定取样，然后按照YS/T63.1的规定焙烧后制取。6.2试样
预焙阳极试样尺寸为直径0mrn，高度20mm：半石墨质阴极炭块、侧部炭块、焙烧后的阴极糊试样尺寸为直径50mm，高度20mm：高石墨质阴极炭块，石墨化阴极炭块试样尺寸为直径20rmm，高度5omm。试样尺寸偏差小于0.02 mm，端面平整度不大于0.05mm。试样干燥李恒重。7测定步骤
7.1试样尺寸的测量
测量试样的高度h和直径d。
7.2校准曲线
限公司
固定装置（.1）的底部和顶部，加热至操作温度。当项部和底部的温度稳定在工0.1时，选择一个或几个与试样具有相同横截面的校准样品（4.2），在其两端涂少量黏结剂（4.1），将其置于中心，松开加热设备的底部和项部，则校准样品在适当的压力下被固定在部和底部中间。当热电偶的读数恒定时记录此时的温差电压。校准曲线（温差电压U与A的函数）可通过测量(已知热导率和尺寸不同校准h
样品）的结果米继出。对任何试样，可由温差电压U季曲器·的值。注：如果使用了绝缘缸来测定检测样品.则绘制校准曲线时也应使用该绝缘缸、7.3试样的测定
按照7.2进行试样的测定。
8测定结果的计算
热导率入按式(1)计算,其中些和可由校准曲线求得,最终测定结果为两次测定结果的算术平均值入，修约至小数点后两位。
9精密度
9.1重复性
重复性限0.083一0.72，其中为两次测定结果的算术平均值，单位为瓦特每开尔文米_W/(Km)。
YS/T63.3—2016
9.2再现性
再现性限R0.124十1.097,其中入为两次测定结果的算术平均值，单位为瓦特每开尔文米_W/(K-m)J。
10检测报告
检测报告应包括以下内容：
识别试样的所有细节：
本部分编号：
测定时的温度：
结果及所用方法：
在检测过程中出现的异常情况：本部分不包括的任何操作或可选择的任意操作。版权专有侵权必究
YS/T63.3-2016
书号：155666：2-31771
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
