【其他行业标准】 订书钉

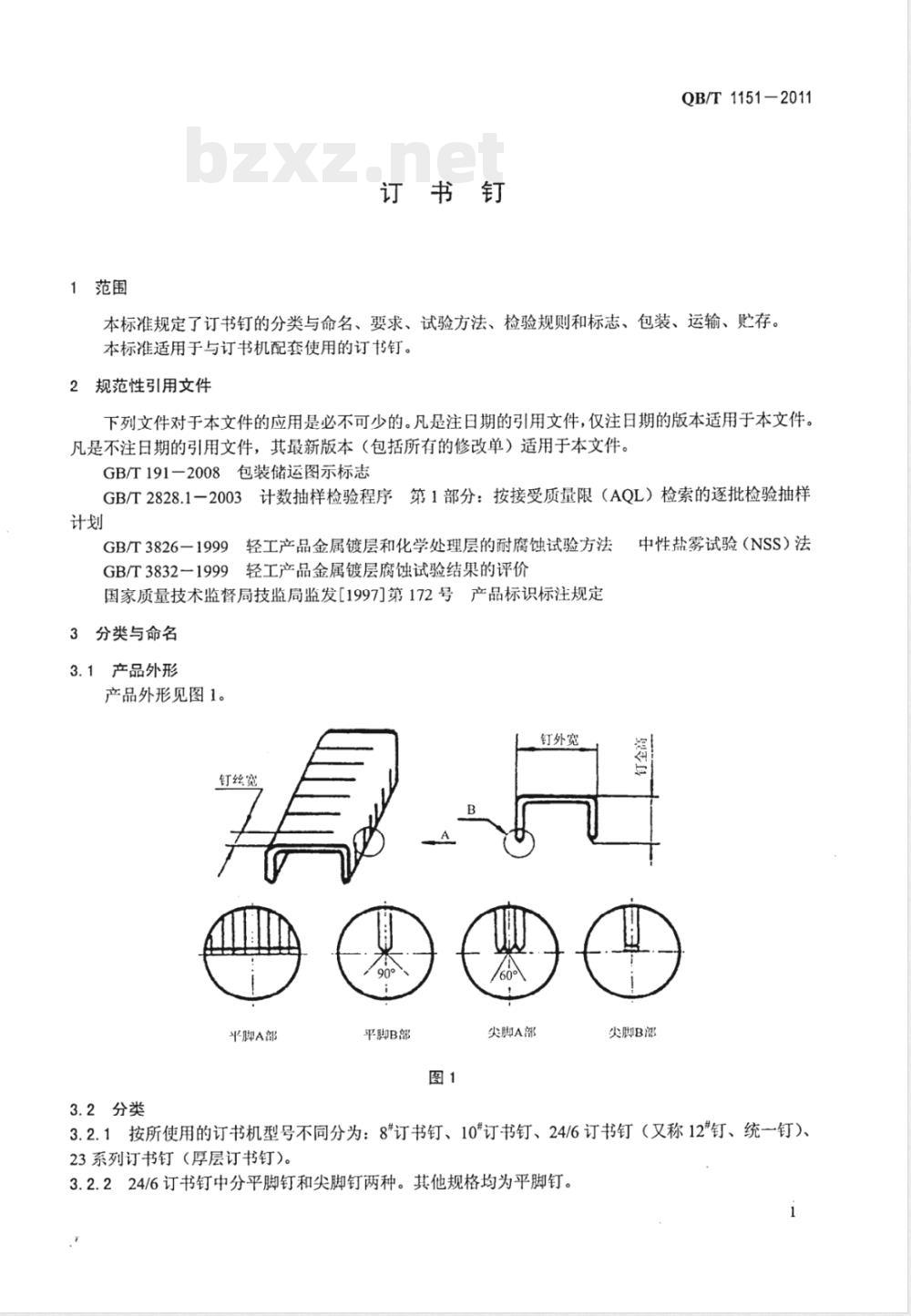

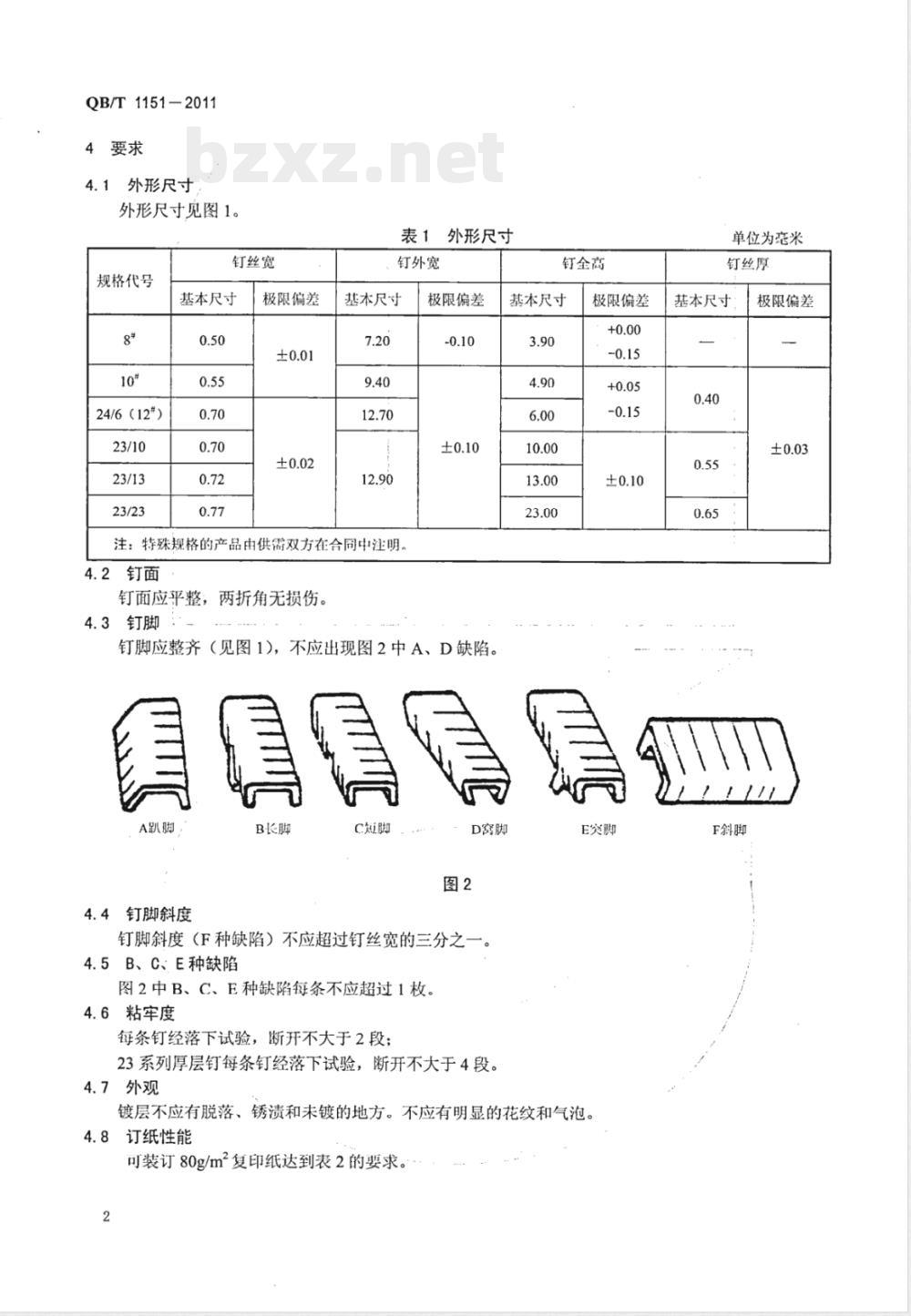

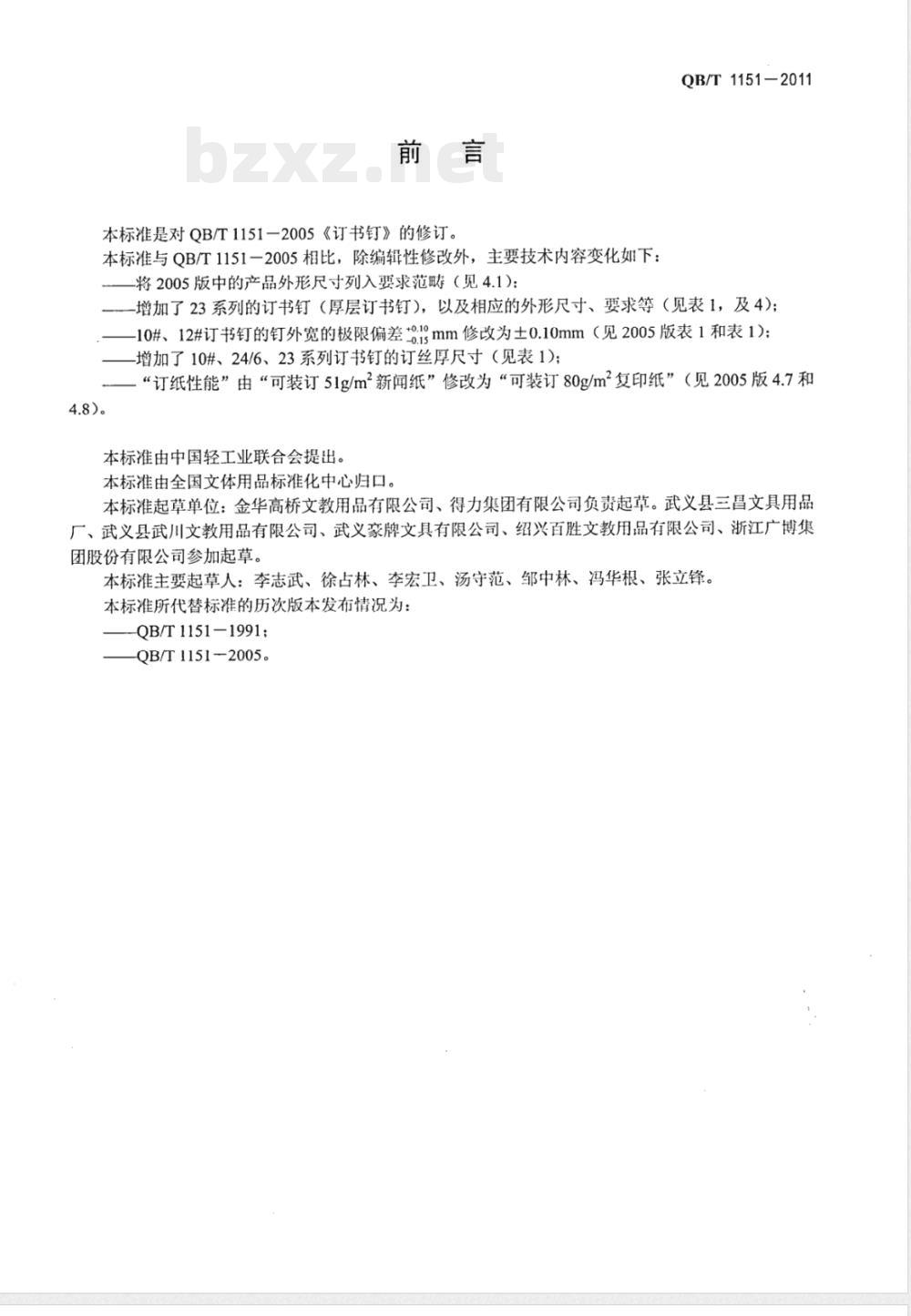

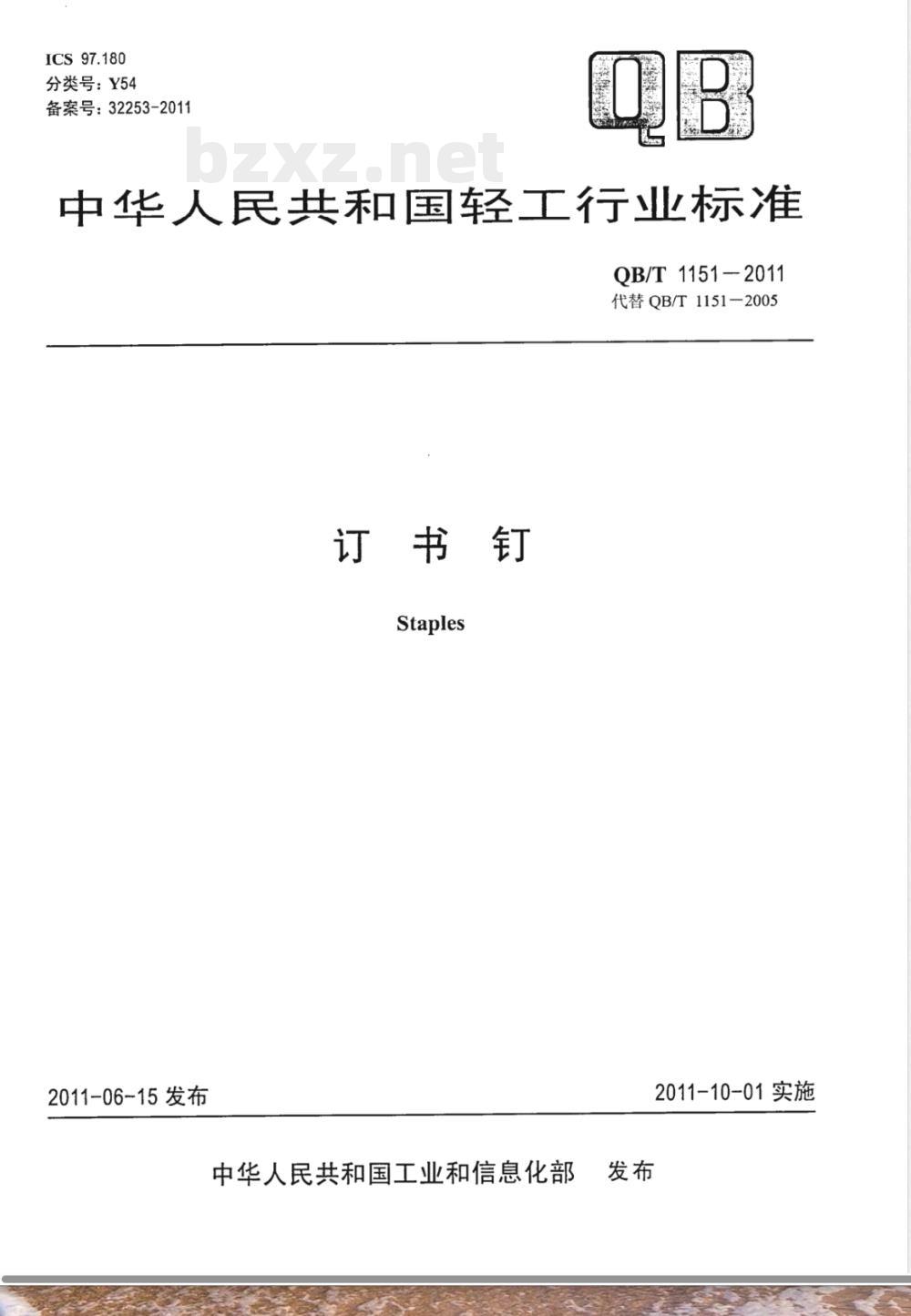

中华人民共和国轻工行业标准 QB/T1151-2011 代替QB/T1151-2005 订书钉 Staples 发布日期：2011-06-15 实施日期：2011-10-01 前言 本标准是对QB/T1151-2005《订书钉》的修订。本标准与QB/T1151-2005相比，除编辑性修改外，主要技术内容变化如下： 1. 将2005版中的产品外形尺寸列入要求范畴（见4.1）； 2. 增加了23系列的订书钉（厚层订书钉），以及相应的外形尺寸、要求等（见表1及4.1）； 3. 10#、12#订书钉的钉外宽的极限偏差0.19mm修改为±0.10mm（见2005版表1和表1）； 4. 增加了10#、24/6、23系列订书钉的钉丝厚尺寸（见表1）； 5. “订纸性能”由“可装订51g/m²新闻纸”修改为“可装订80g/m²复印纸”（见2005版4.7和4.8）。 本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。本标准起草单位：金华高桥文教用品有限公司、得力集团有限公司负责起草。武义县三昌文具用品厂、武义县武川文教用品有限公司、武义豪牌文具有限公司、绍兴百胜文教用品有限公司、浙江广博集团股份有限公司参加起草。 本标准主要起草人：李志武、徐占林、李宏卫、汤守范、邹中林、冯华根、张立锋。 1 范围 本标准规定了订书钉的分类与命名、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于与订书机配套使用的订书钉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191-2008 包装储运图示标志 GB/T2828.1-2003 计数抽样检验程序 第1部分：按接受质量限（AQL）检索的逐批检验抽样计划 GB/T3826-1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 GB/T3832-1999 轻工产品金属镀层腐蚀试验结果的评价 国家质量技术监督局技监局监发[1997]第172号 3 分类与命名 3.1 产品外形 产品外形见图1。 3.2 分类 3.2.1 按所使用的订书机型号不同分为：8#订书钉、10#订书钉、24/6订书钉（又称12#钉、统一钉）、23系列订书钉（厚层订书钉）。 3.2.2 24/6订书钉中分平脚钉和尖脚钉两种。其他规格均为平脚钉。 4 要求 4.1 外形尺寸 规格及其参数如下表所示（单位：mm）： 规格代号 | 钉丝宽 | 钉外宽 | 钉全高 | 钉丝厚 ---|---|---|---|--- 8 | 0.50±0.01 | 7.20±0.10 | 3.90 +0.00/-0.15 | 0.40±0.03 10 | 0.55±0.02 | 9.40±0.10 | 4.90 ±0.10 | 0.55±0.03 24/6 (12#) | 0.70 | 12.70 | 6.00 | 0.65 23/10 | 0.70 | 12.90 | 10.00 | 0.65 23/13 | 0.72 | 12.90 | 13.00 | 0.65 23/23 | 0.77 | 12.90 | 23.00 | 0.65 (注：特殊规格的产品由供需双方在合同中注明。) 4.2 钉面 钉面应平整，两折角无损伤。 4.3 钉脚 钉脚应整齐，不应出现趴脚（A）和窝脚（D）缺陷。 4.4 钉脚斜度 钉脚斜度（F种缺陷）不应超过钉丝宽的三分之一。 4.5 B、C、E种缺陷 图2中B、C、E种缺陷每条不应超过1枚。 4.6 粘牢度 每条钉经落下试验，断开不大于2段；23系列厚层钉每条钉经落下试验，断开不大于4段。 4.7 外观 镀层不应有脱落、锈渍和未镀的地方。不应有明显的花纹和气泡。 4.8 订纸性能 可装订80g/m²复印纸达到下表要求： 规格代号 | 可订层数/层 ---|--- 8 | ≥7 10 | ≥10 24/6 (12#) | ≥20 23/10 | ≥70 23/13 | ≥100 23/23 | ≥200 4.9 钉条枚数 每条钉为（50±1）枚；23系列钉为（100±1）枚。 5 试验方法 5.1 外形尺寸：用分度值0.02mm的游标卡尺测量。 5.2 钉脚整齐：检验趴脚(A)和窝脚(D)时，将钉条旋转在验模的凸模、凹模上，以不发生阻力而能顺利移动为合格。验模尺寸如下： 规格代号 | 8 | 10 | 24/6 | 23/10 | 23/13 | 23/23 ---|---|---|---|---|---|--- 凸模基本尺寸 | 6.3 | 8.4 | 11.6 | 11.70 | 11.70 | 11.70 凸模极限偏差 | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 | +0.05 凹模基本尺寸 | 7.3 | 9.5 | 12.85 | 12.95 | 12.95 | 12.95 凹模极限偏差 | -0.10 | -0.10 | -0.10 | -0.10 | -0.10 | -0.10 5.3 钉脚斜度：将钉条折成2段，以相反方向放在验模上，按4.3规定，用塞尺测定。 5.4 粘牢度：将钉条钉面向下从300mm高度水平自由落下至木台面上，断开≤2段；23系列厚层钉将钉条钉面向下从300mm高度水平自由落下至木台面上，断开≤4段。 5.5 订纸性能：将订条装入合格订书机中，并使用符合GB/T24988规定的复印纸测定，每条打5枚，应符合4.8要求。 5.6 钉条枚数：用计数测定。 5.7 钉面、缺陷、外观：进行感官检查。 6 检验规则 6.1 产品的检验采用逐批检验。 6.2 本检验采用计件法，样本单位为小盒。 6.3 逐批检验按GB/T2828.1-2003中特殊检验水平S-3的正常检验一次抽样方案的规定进行。 6.4 逐批检验的项目和要求、试验方法及其接收质量限AQL按表4规定。 6.5 采用特殊检验水平S-3对每个样本单位进行再抽样，按表4的接收质量限AQL来判定每个样本单位的合格与否。 7 标志、包装、运输、贮存 7.1 标志 包装上应有产品名称、生产企业、企业地址、商标、规格、数量、采用标准号、出厂日期或批号等标志，注明“小心轻放”及“防潮”等字样，并符合国家质量技术监督局技监局监发[1997]第172号的规定；纸箱标志应符合GB/T191-2008的规定。 7.2 包装 包装的结构应合理，各种型号的订书钉每小盒内装20条，一条二段的不超过2条。特殊规格包装供需双方在合同中应注明。每箱内应有检验合格证，包装物应完整无损、干燥、清洁、牢固。 7.3 运输 产品在运输途中应避免潮湿、雨淋，搬运移动时应小心轻放、不应撞击，以防造成包装散乱。 7.4 贮存 产品应存放在干燥通风的仓库内，并放置在木架上，距离墙面300mm以上，距地面100mm以上，以防受潮。仓库内应避免剧烈的温度变化和腐蚀性气体。按上述条件贮存，产品抗锈时间自出厂日起为12个月。 版权所有 侵权必究
