【QB轻工标准】 电绝缘纸板

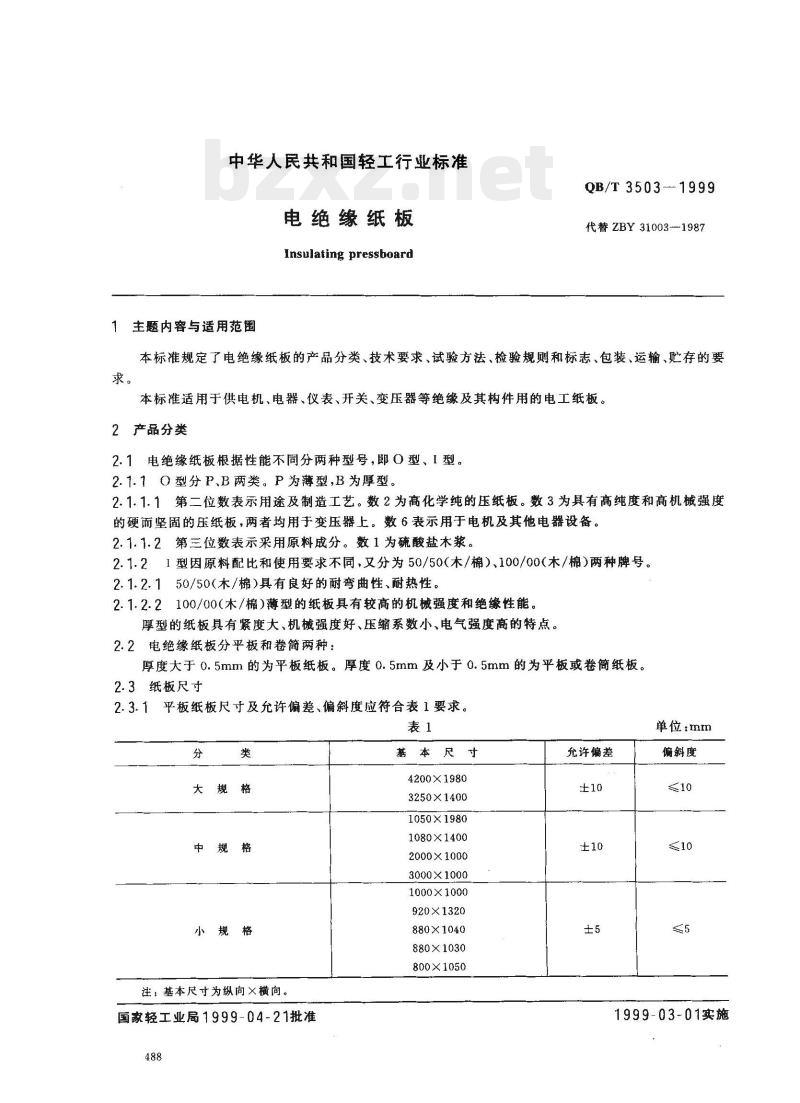

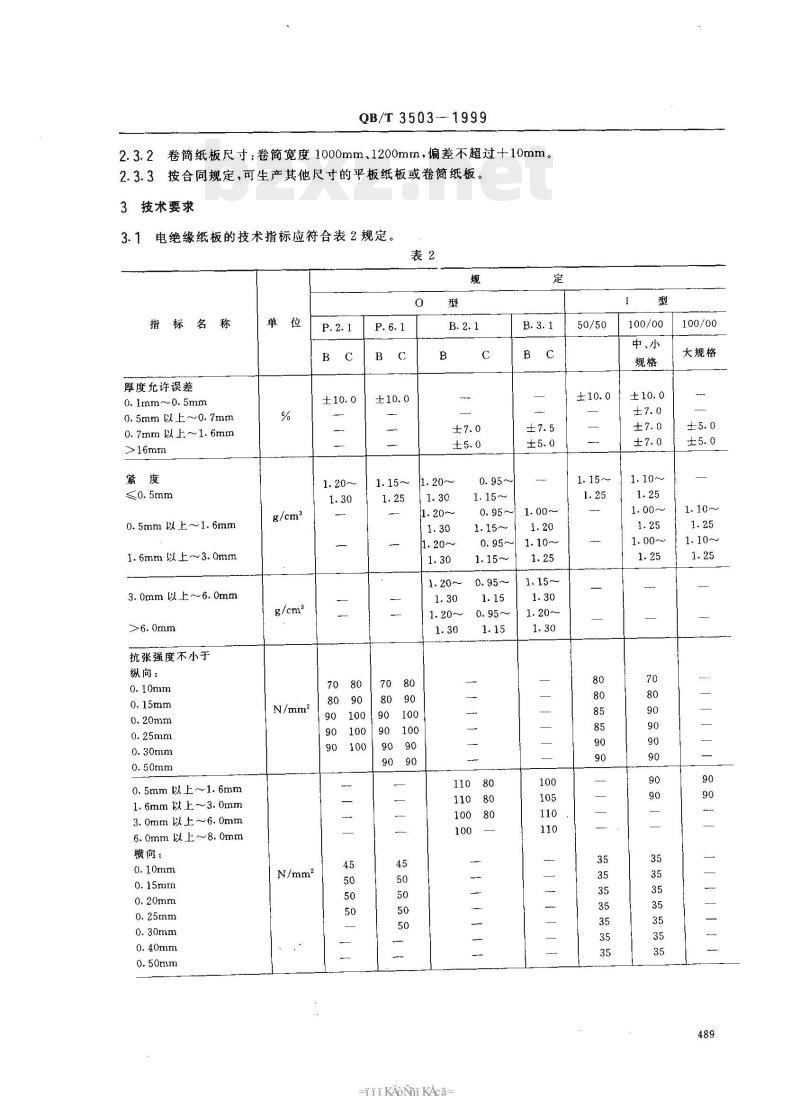

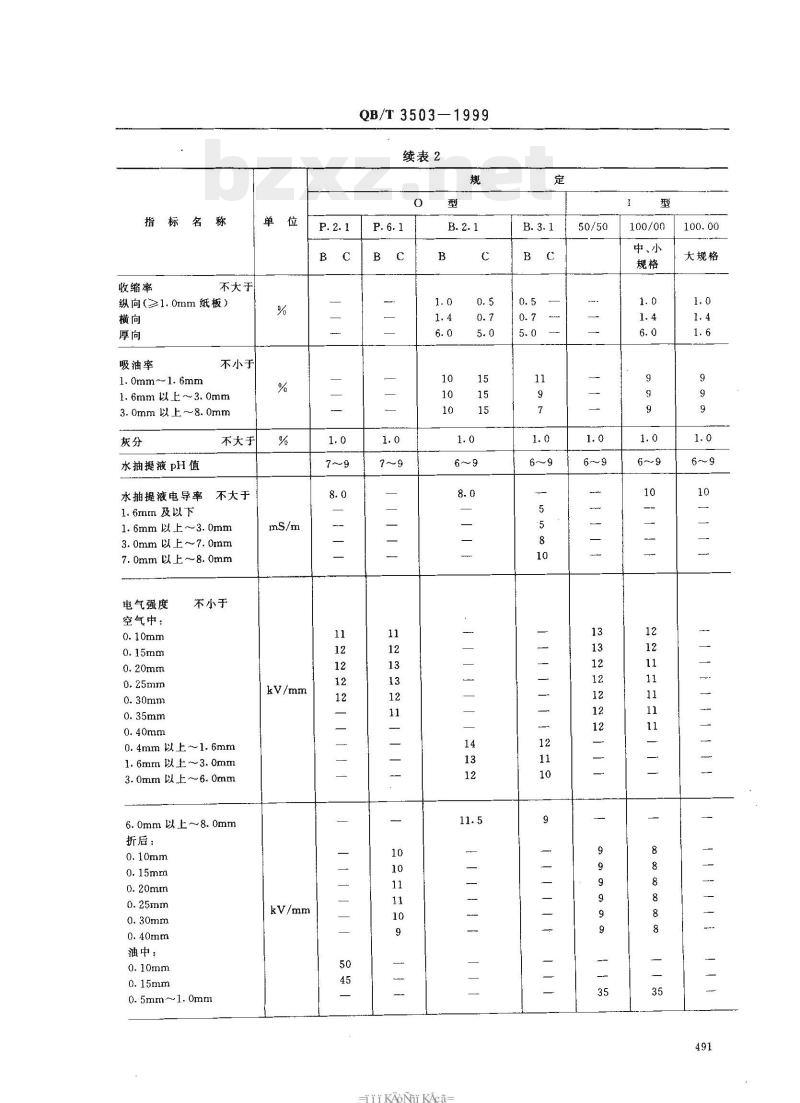

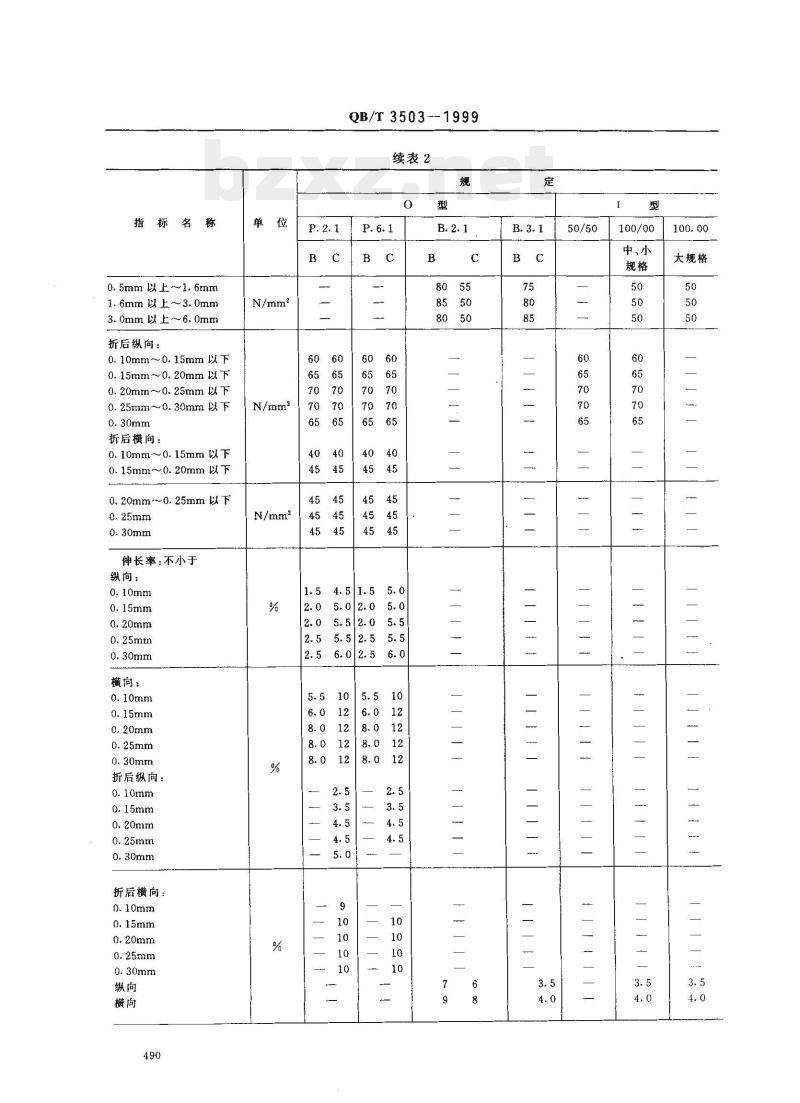

中华人民共和国轻工行业标准 电绝缘纸板 Insulating pressboard 主题内容与适用范围 QB/T 3503-1999 代替 ZBY 31003-1987 本标准规定了电绝缘纸板的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于供电机、电器、仪表、开关、变压器等绝缘及其构件用的电工纸板。 2 产品分类 2.1 电绝缘纸板根据性能不同分为两种型号，即 O 型、1 型。 2.1.1 O 型分 P、B 两类。P 为薄型，B 为厚型。 2.1.1.1 第二位数表示用途及制造工艺。2 为高化学纯的压纸板；3 为具有高纯度和高机械强度的硬而坚固的压纸板，两者均用于变压器；6 表示用于电机及其他电器设备。 2.1.1.2 第三位数表示采用原料成分。1 为硫酸盐木浆。 2.1.2 1 型因原料配比和使用要求不同，又分为 50/50（木/棉）、100/00（木/棉）两种牌号。 2.1.2.1 50/50（木/棉）具有良好的耐弯曲性和耐热性。 2.1.2.2 100/00（木/棉）薄型的纸板具有较高的机械强度和绝缘性能；厚型的纸板具有紧度大、机械强度好、压缩系数小、电气强度高的特点。 2.2 电绝缘纸板分为平板和卷筒两种：厚度大于 0.5mm 的为平板纸板；厚度在 0.5mm 及以下的为平板或卷筒纸板。 2.3 纸板尺寸 2.3.1 平板纸板尺寸及允许偏差、偏斜度应符合表 1 要求。 表 1 平板纸板规格 | 规格 | 大规格 | 中规格 | 小规格 | | :--- | :--- | :--- | :--- | | 基本尺寸 (mm) | 4200×1980; 3250×1400; 1050×1980 | 1080×1400; 2000×1000; 3000×1000 | 1000×1000; 920×1320; 880×1040; 880×1030; 800×1050 | | 允许偏差 (mm) | ±10 | ±10 | ±5 | | 偏斜度 (mm) | 10 | 10 | 5 | 注：基本尺寸为纵向×横向。单位：mm。 2.3.2 卷筒纸板尺寸：卷筒宽度为 1000mm、1200mm，偏差不超过 +10mm。 2.3.3 按合同规定，可生产其他尺寸的平板纸板或卷筒纸板。 3 技术要求 3.1 电绝缘纸板的技术指标应符合表 2 规定。 表 2 电绝缘纸板技术指标要求（主要参数汇总） | 指标名称 | 单位 | 规格/类型 | 技术要求（示例值） | | :--- | :--- | :--- | :--- | | 厚度允许误差 | mm | - | $\pm$10.0 (视厚度而定) | | 紧度 | g/cm³ | - | 0.95~1.30 (视型号而定) | | 抗张强度（纵向） | N/mm² | - | 视型号及厚度而定 | | 抗张强度（横向） | N/mm² | - | 视型号及厚度而定 | | 伸长率（纵向） | % | - | 视型号而定 | | 伸长率（横向） | % | - | 视型号而定 | | 折后伸长率 | % | - | 视型号而定 | | 收缩率（纵向） | % | $\ge$1.0mm纸板 | $\le$1.0% | | 收缩率（横向） | % | - | $\le$1.0% | | 收缩率（厚向） | % | - | $\le$1.0% | | 吸油率 | ms/m | - | 视型号而定 | | 灰分 | % | - | $\le$1.0% | | 水抽提液 pH 值 | - | - | 7~9 | | 水抽提液电导率 | ms/m | - | 视型号而定 | | 电气强度（空气中） | kV/mm | - | 视厚度而定 | | 电气强度（油中） | kV/mm | - | 视厚度而定 |
