【其他行业标准】 回形针

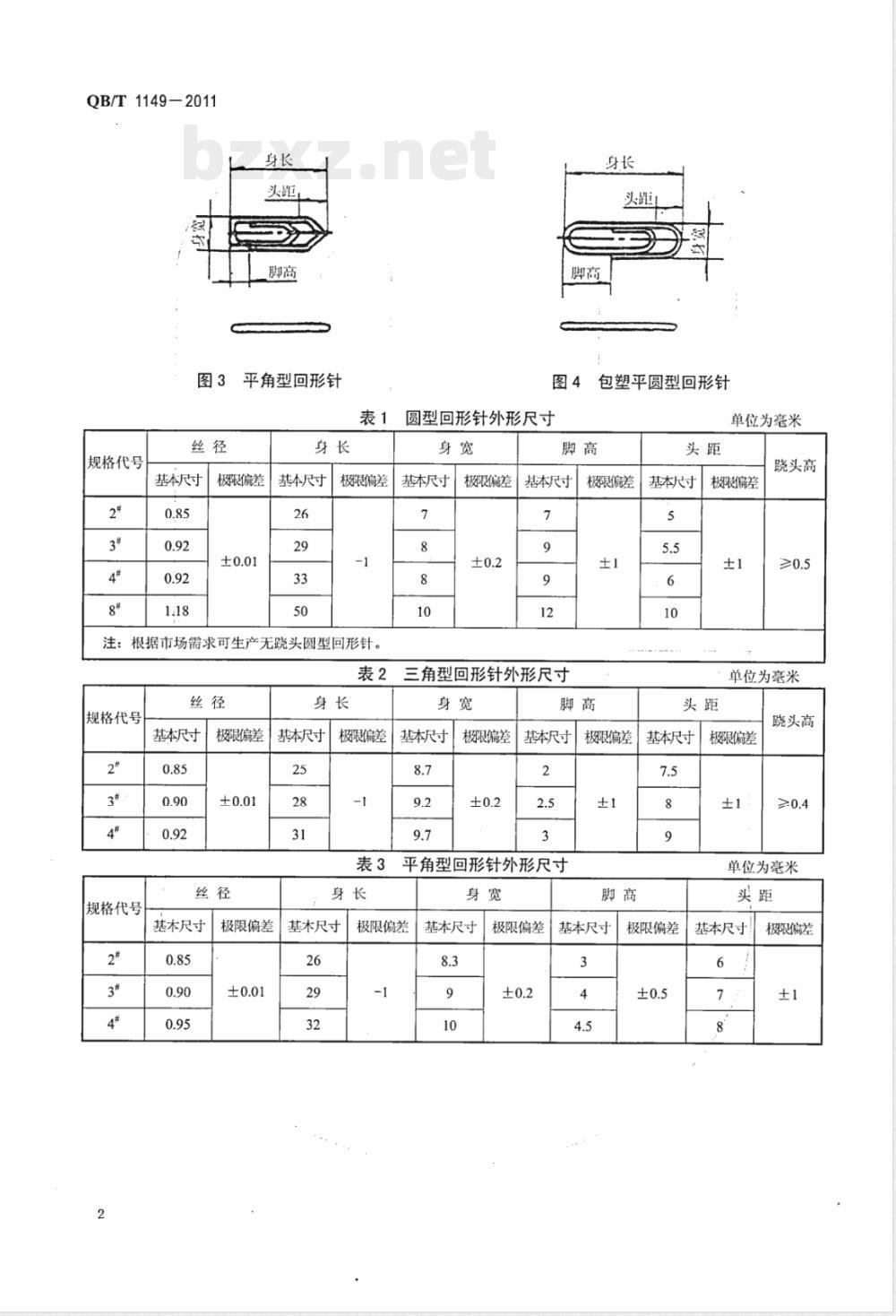

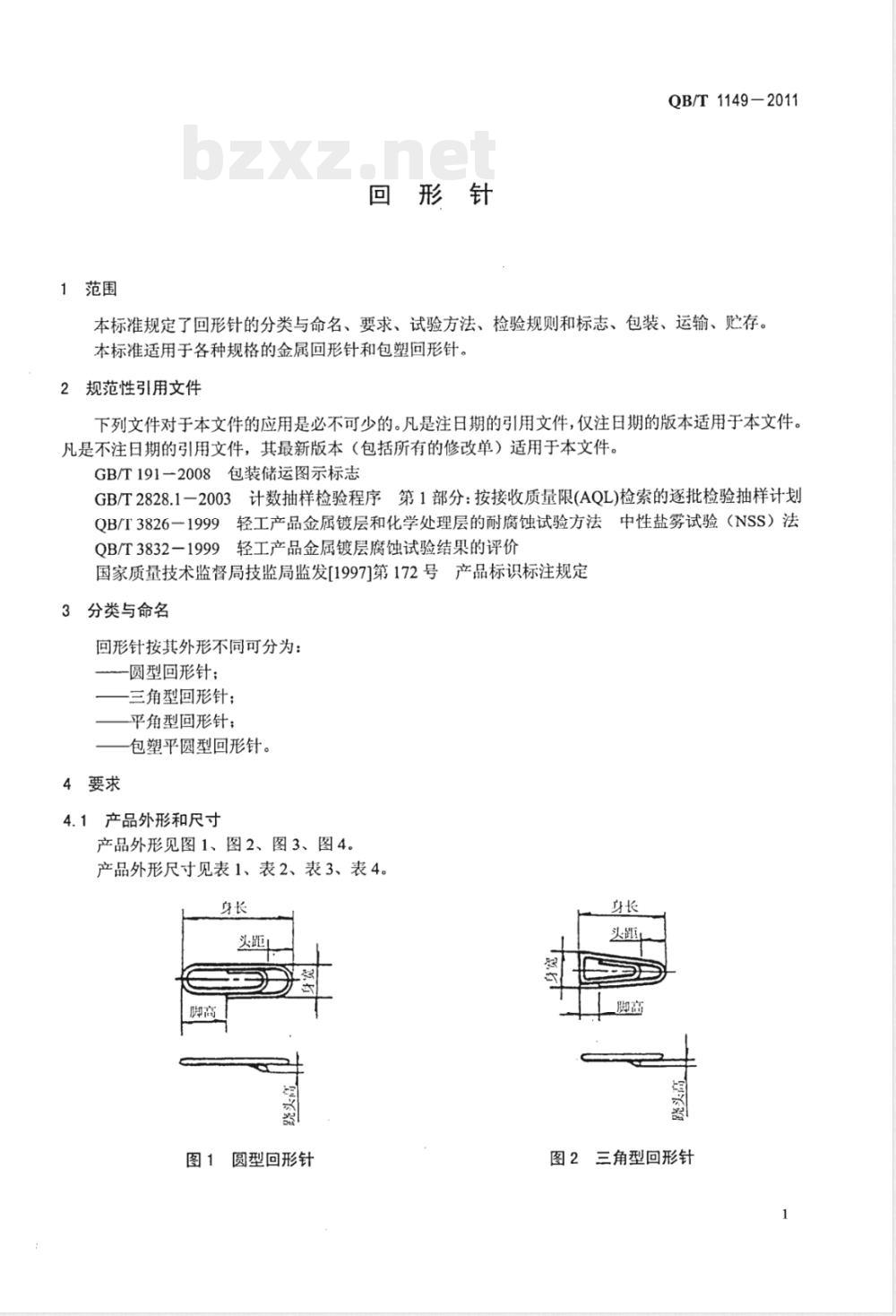

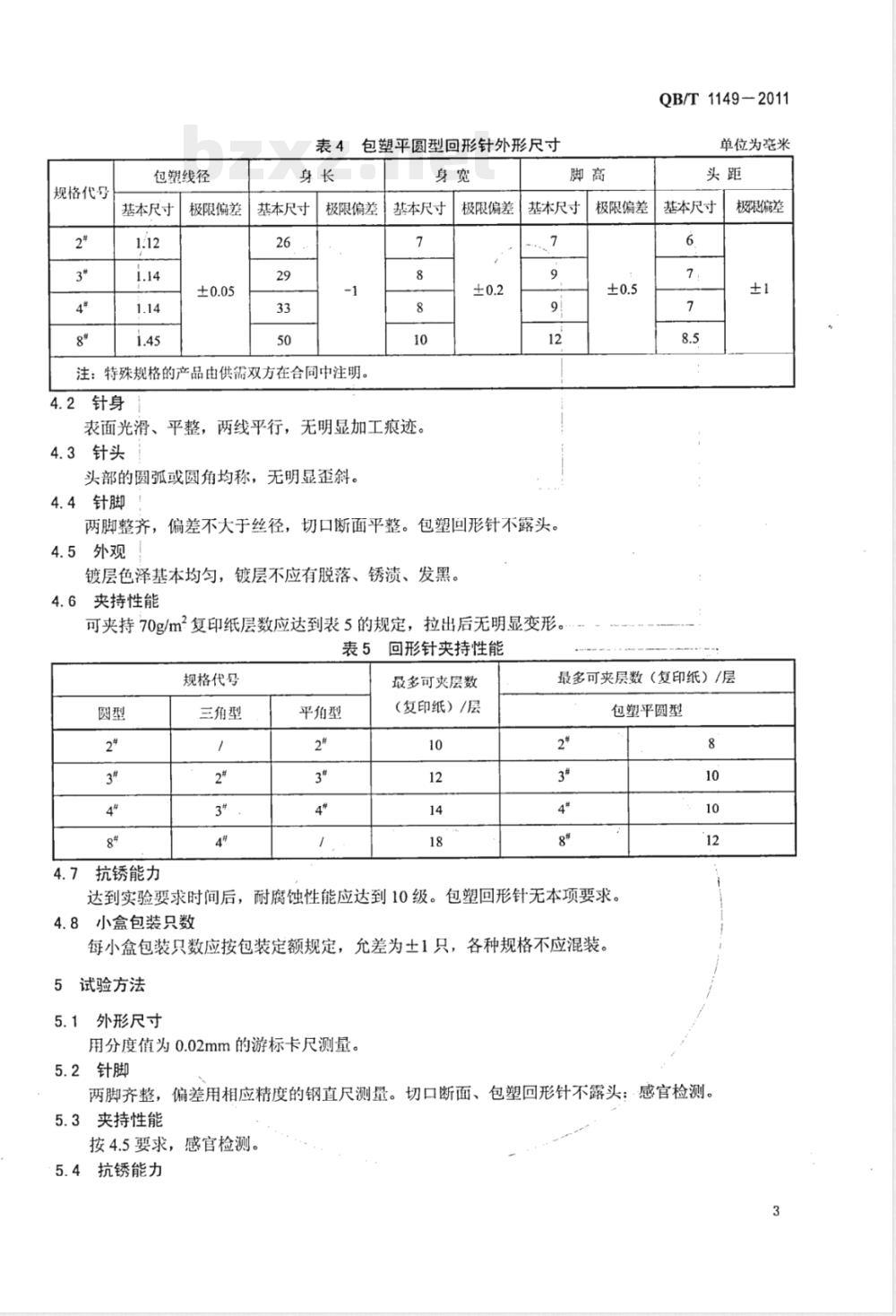

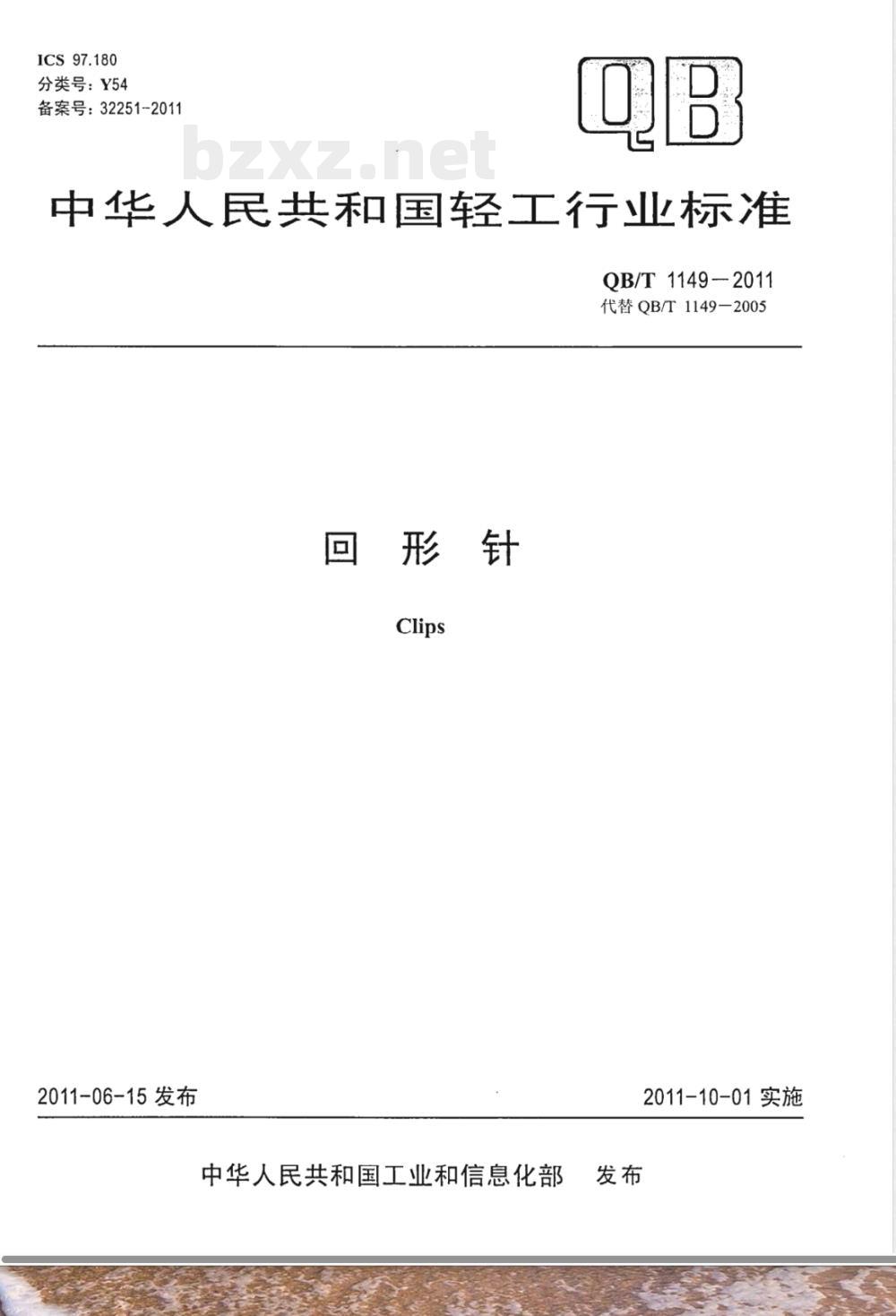

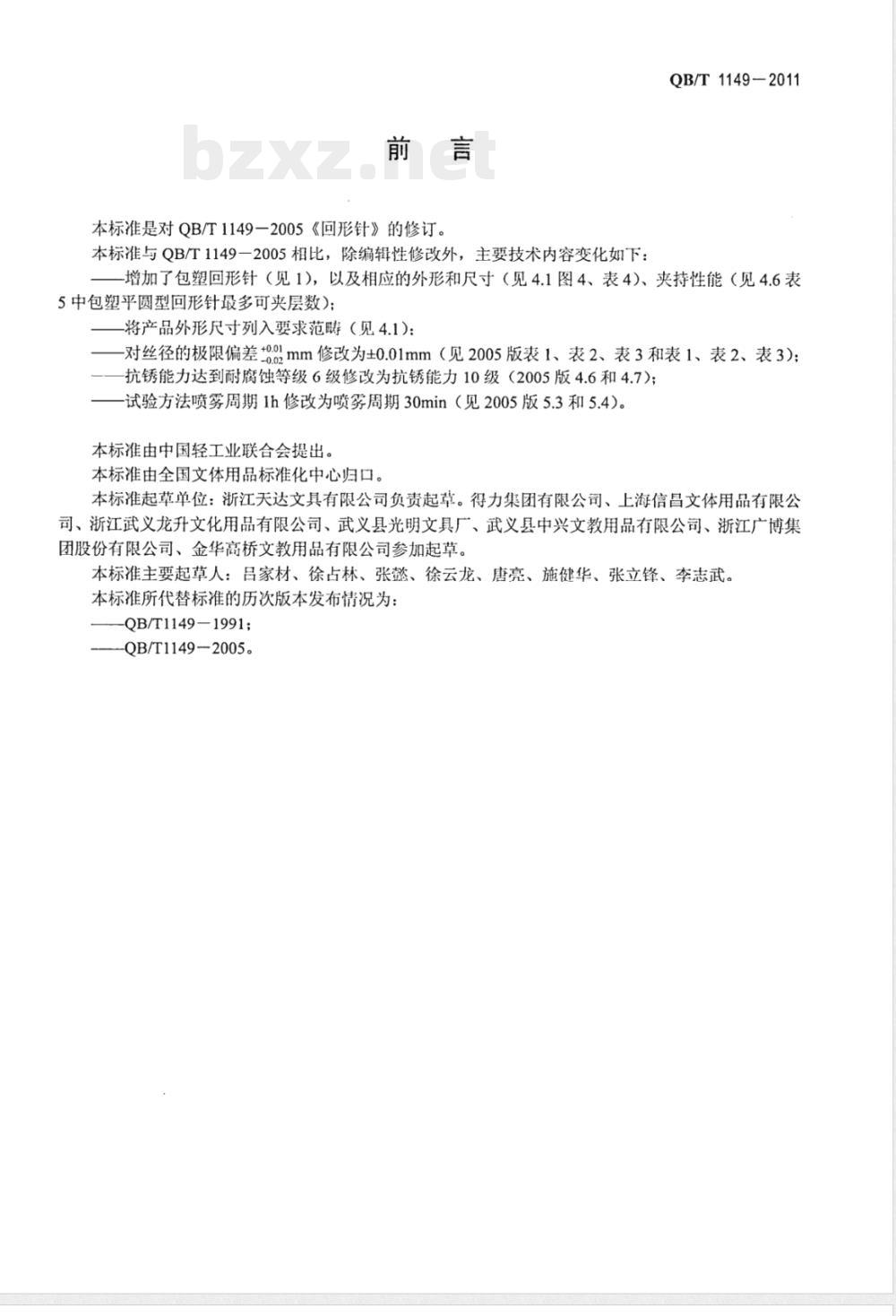

中华人民共和国轻工行业标准 QB/T1149-2011 代替QB/T1149-2005 回形针 Clips 2011-10-01实施 前言 本标准是对QB/T1149-2005《回形针》的修订。本标准与QB/T1149-2005相比，除编辑性修改外，主要技术内容变化如下： 1. 增加了包塑回形针（见1），以及相应的外形和尺寸（见4.1图4、表4）、夹持性能（见4.6表5中包塑平圆型回形针最多可夹层数）；将产品外形尺寸列入要求范畴（见4.1）；一对丝径的极限偏差0.8mm修改为±0.01mm；抗锈能力达到耐腐蚀等级6级修改为抗锈能力10级（2005版4.6和4.7）；试验方法喷雾周期1h修改为喷雾周期30min（见2005版5.3和5.4）。 本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。本标准起草单位：浙江天达文具有限公司负责起草。得力集团有限公司、上海信昌文体用品有限公司、浙江武义龙升文化用品有限公司、武义县光明文具厂、武义县中兴文教用品有限公司、浙江广博集团股份有限公司、金华高桥文教用品有限公司参加起草。本标准主要起草人：吕家材、徐占林、张懿、徐云龙、唐亮、施健华、张立锋、李志武。本标准所代替标准的历次版本发布情况为：QB/T1149-1991; QB/T1149-2005。 1 范围 本标准规定了回形针的分类与命名、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于各种规格的金属回形针和包塑回形针。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191－2008 包装储运图示标志 GB/T2828.1－2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 QB/T3826－1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法 QB/T3832－1999 轻工产品金属镀层腐蚀试验结果的评价 国家质量技术监督局技监局监发[1997]第172号 产品标识标注规定 3 分类与命名 回形针按其外形不同可分为： - 圆型回形针； - 三角型回形针； - 平角型回形针； - 包塑平圆型回形针。 4 要求 4.1 产品外形和尺寸 产品外形见图1、图2、图3、图4。产品外形尺寸见下表： 表1 圆型回形针外形尺寸： - 规格2：丝径0.85mm，身长26mm，头距7mm，脚高7mm，身宽8mm，头高2mm。 - 规格3#：丝径0.92mm，身长29mm，头距8mm，脚高9mm，身宽8mm，头高2.5mm。 - 规格4#：丝径0.92mm，身长33mm，头距8mm，脚高9mm，身宽9mm，头高3mm。 - 规格8#：丝径1.18mm，身长50mm，头距10mm，脚高12mm，身宽10mm，头高4mm。 (注：根据市场需求可生产无头圆型回形针) 表2 三角型回形针外形尺寸： - 规格2#：丝径0.85mm，身长25mm，头距6mm，脚高2mm，身宽8.3mm，头高≥0.4mm。 - 规格3#：丝径0.90mm，身长28mm，头距7mm，脚高2.5mm，身宽8.7mm，头高≥0.5mm。 - 规格4#：丝径0.95mm，身长31mm，头距7mm，脚高3mm，身宽9.2mm，头高≥0.4mm。 表3 平角型回形针外形尺寸： - 规格2：丝径0.85mm，身长26mm，头距5mm，脚高3mm，身宽6mm，头高≥0.4mm。 - 规格3#：丝径0.90mm，身长29mm，头距5.5mm，脚高3mm，身宽6.5mm，头高≥0.4mm。 - 规格4#：丝径0.95mm，身长32mm，头距6mm，脚高4mm，身宽7mm，头高≥0.4mm。 - 规格8#：丝径0.95mm，身长33mm，头距7mm，脚高4.5mm，身宽7.5mm，头高≥0.4mm。 (注：规格代号以毫米为单位) 表4 包塑平圆型回形针外形尺寸： - 规格2：包塑线径1.12mm，身长26mm，头距7mm，脚高7mm，身宽7mm，头高1mm。 - 规格3#：包塑线径1.14mm，身长29mm，头距8mm，脚高9mm，身宽8mm，头高1mm。 - 规格4#：包塑线径1.14mm，身长33mm，头距8mm，脚高9mm，身宽8mm，头高1mm。 - 规格8#：包塑线径1.45mm，身长50mm，头距10mm，脚高12mm，身宽10mm，头高1mm。 (注：特殊规格的产品由供需双方在合同中注明) 4.2 针身 表面光滑、平整，两线平行，无明显加工痕迹。 4.3 针头 头部的圆弧或圆角均称，无明显歪斜。 4.4 针脚 两脚整齐，偏差不大于丝径，切口断面平整。包塑回形针不露头。 4.5 外观 镀层色泽基本均匀，镀层不应有脱落、锈渍、发黑。 4.6 夹持性能 可夹持70g/m²复印纸层数应达到表5的规定，拉出后无明显变形。 表5 回形针夹持性能（复印纸/层）： - 圆型：规格2(10层)、3#(12层)、4#(14层)、8#(18层) - 三角型：规格2#(8层)、3#(10层)、4#(12层) - 平角型：规格2(8层)、3#(10层)、4#(12层) - 包塑平圆型：规格2(8层)、3#(10层)、4#(12层) 4.7 抗锈能力 达到实验要求时间后，耐腐蚀性能应达到10级。包塑回形针无本项要求。 4.8 小盒包装只数 每小盒包装只数应按包装定额规定，允差为±1只，各种规格不应混装。 5 试验方法 5.1 外形尺寸 用分度值为0.02mm的游标卡尺测量。 5.2 针脚 两脚齐整，偏差用相应精度的钢直尺测量。切口断面、包塑回形针不露头：感官检测。 5.3 夹持性能 按4.6要求，感官检测。 5.4 抗锈能力 按QB/T3826－1999的规定测试，喷雾周期30min后，结果按QB/T3832－1999评价。 5.5 小盒包装只数 每小盒包装只数，用计数测定。 5.6 针身、针头、外观 感官检测。 6 检验规则 6.1 产品的检验采用逐批检验。 6.2 本检验采用计件法，样本单位为小盒。 6.3 逐批检验按GB/T2828.1－2003中特殊检验水平S-3的正常检验一次抽样方案的规定进行。 6.4 逐批检验的项目和要求、试验方法及其接收质量限AQL按表6的规定。 6.5 除抗锈能力外，采用一般检验水平I对每个样本单位进行再次抽样，按表6的AQL来判定每个样本单位的合格与否。 6.6 抗锈能力（要求4.7、试验方法5.4）抽样样本为1盒，试验后应达到4.7的要求。 表6 项目、要求、试验方法和接收质量限（AQL值） - 夹持性能：要求4.6，试验方法5.3，AQL 10，不合格分类B - 外形尺寸：要求4.1，试验方法5.1，AQL 10，不合格分类B - 针身：要求4.2，试验方法5.6，AQL 6.5，不合格分类C - 针头：要求4.3，试验方法5.6，AQL 10，不合格分类C - 针脚：要求4.4，试验方法5.2，AQL 10，不合格分类C - 外观：要求4.5，试验方法5.6，AQL 6.5，不合格分类C - 包装只数：要求4.8，试验方法5.5，AQL 10，不合格分类C 7 标志、包装、运输、购存 7.1 标志 在包装上应有产品名称、生产企业、企业地址、商标、规格、数量、采用标准编号、出厂日期或批号等标志，注明小心轻放及防潮等字样，纸箱标志应符合GB/T191－2008要求，并符合国家质量技术监督局技监局监发[1997]第172号的规定。 7.2 包装 包装的结构应合理，特殊规格包装供需双方在合同中注明。每箱内应有检验合格证，包装物应完整无损、干燥、清洁、牢固。 7.3 运输 产品在运输途中应避免潮湿、雨淋，搬运移动时应小心轻放、不应撞击，以防造成包装散乱。 7.4 购存 产品应存放在干燥通风的仓库内，并放置在木架上，距离墙面300mm以上，距地面100mm以上，以防受潮。仓库内无急剧的温度变化，无腐蚀性气体。按上述条件贮存，产品抗锈时间自出厂日起为一年。
