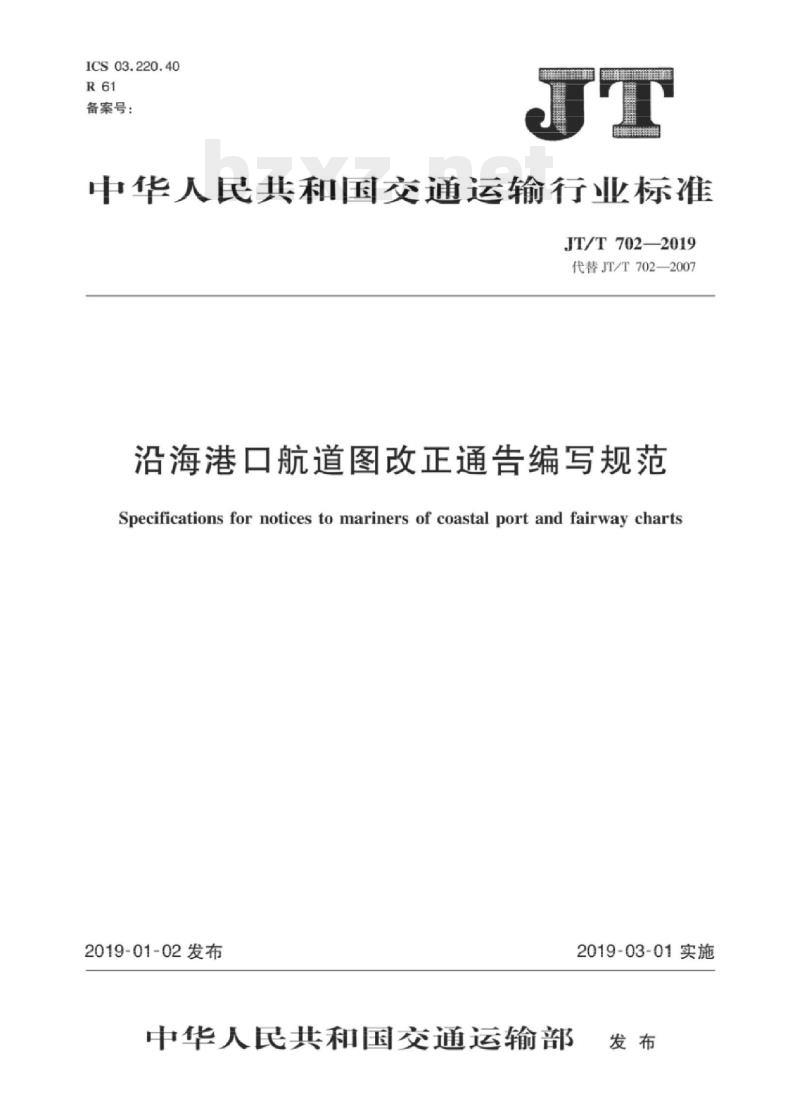

【JT交通运输标准】 沿海港口航道图改正通告编写规范

ICS 03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T702—2019
代替JT/T702—2007
沿海港口航道图改正通告编写规范Specifications for notices to mariners of coastal port and fairway charts2019-01-02发布
中华人民共和国交通运输部
2019-03-01实施

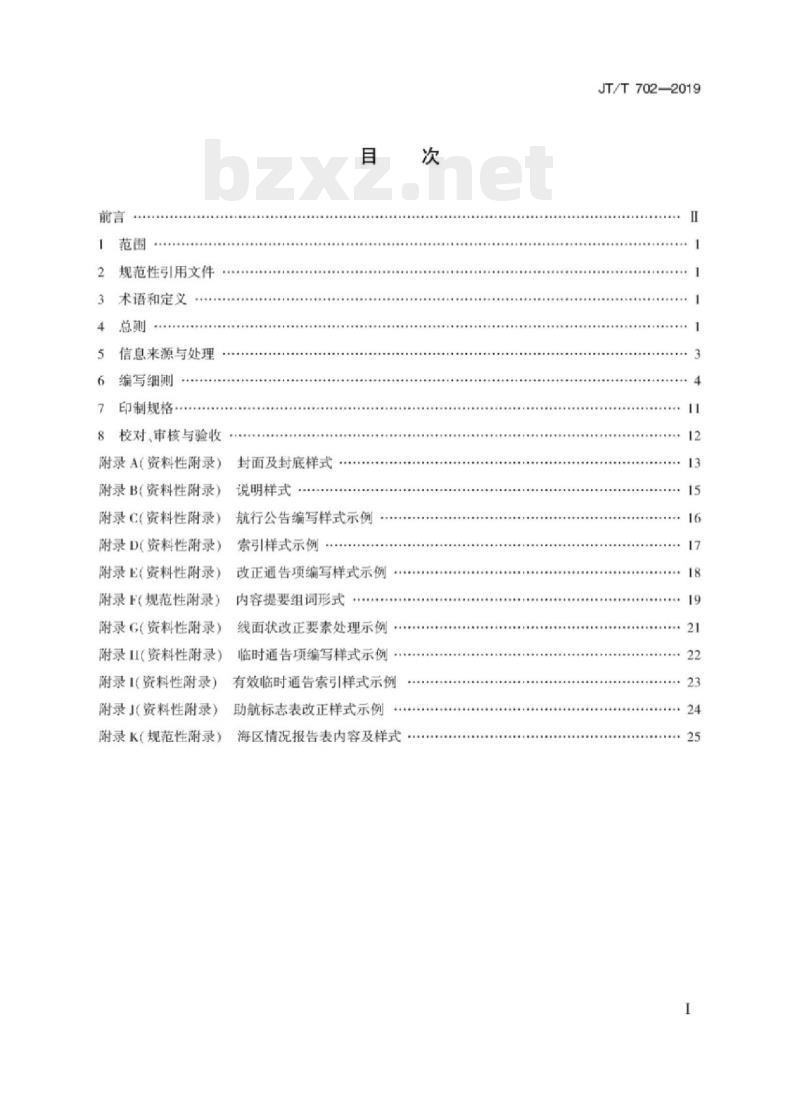

规范性引用文件
术语和定义
信息来源与处理
编写细则
印制规格
校对、审核与验收
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
附录II（资料性附录）
附录（资料性附录）
附录（资料性附录）
附录K（规范性附录）
封面及封底样式
说明样式
航行公告编写样式示例
索引样式示例
改正通告项编写样式示例
内容提要组词形式
线面状改正要素处理示例
临时通告项编写样式示例
有效临时通告索引样式示例
助航标志表改正样式示例
海区情况报告表内容及样式
JT/T702—2019
JT/T702—2019

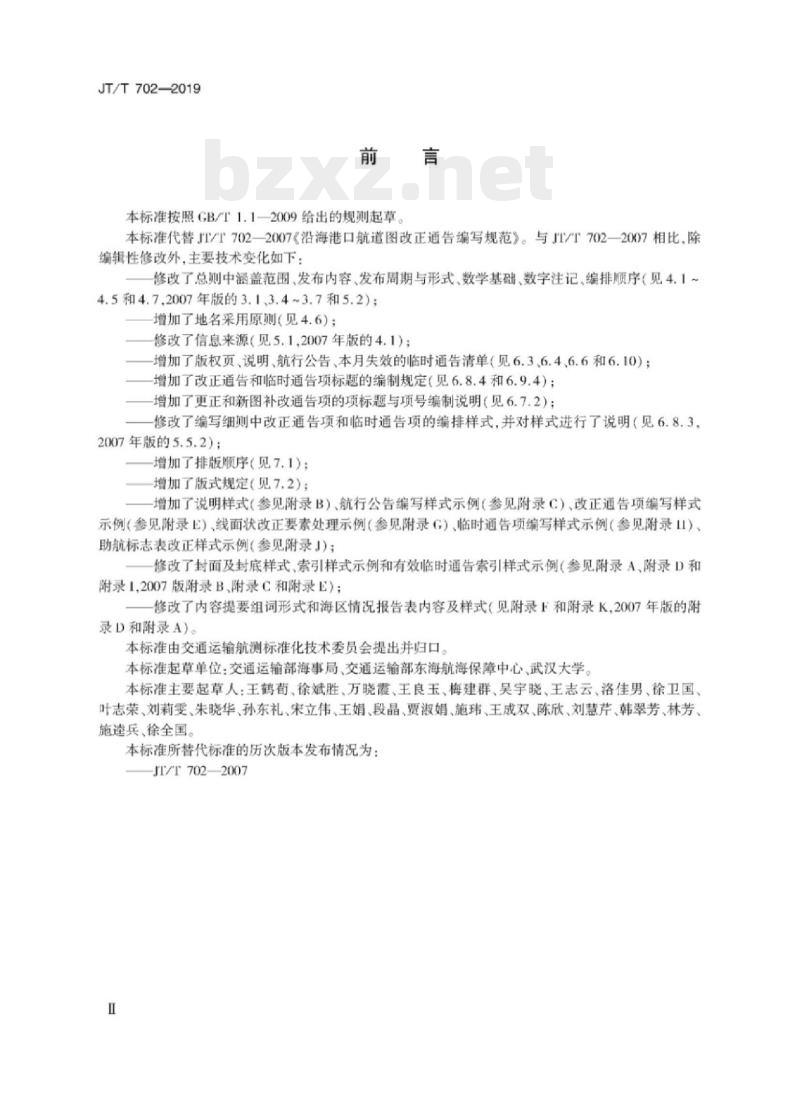

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JT/T702—2007《沿海港口航道图改正通告编写规范》与JT/T702—2007相比，除编辑性修改外，主要技术变化如下：修改了总则中涵盖范围、发布内容、发布周期与形式、数学基础、数字注记、编排顺序（见4.1~4.5和4.7,2007年版的3.1，3.4~3.7和5.2）；增加了地名采用原则（见4.6）；修改了信息来源（见5.1,2007年版的4.1）：增加了版权页、说明、航行公告、本月失效的临时通告清单（见6.3、6.4、6.6和6.10）；增加了改正通告和临时通告项标题的编制规定（见6.8.4和6.9.4）；增加了更正和新图补改通告项的项标题与项号编制说明（见6.7.2)；修改了编写细则中改正通告项和临时通告项的编排样式，并对样式进行了说明（见6.8.3，2007年版的5.5.2）：
—增加了排版顺序（见7.1)；
增加了版式规定（见7.2）；
一增加了说明样式（参见附录B）、航行公告编写样式示例（参见附录C）、改正通告项编写样式示例（参见附录E）、线面状改正要素处理示例（参见附录G）、临时通告项编写样式示例（参见附录II）、助航标志表改正样式示例（参见附录J)；修改了封面及封底样式、索引样式示例和有效临时通告索引样式示例（参见附录A附录D和附录1,2007版附录B、附录C和附录E)；修改了内容提要组词形式和海区情况报告表内容及样式（见附录F和附录K，2007年版的附录D和附录A)。
本标准由交通运输航测标准化技术委员会提出并归口。本标准起草单位：交通运输部海事局交通运输部东海航海保障中心，武汉大学。本标准主要起草人：王鹤苟、徐斌胜、万晓霞、王良玉、梅建群、吴宇晓、王志云、洛佳男、徐卫国、叶志荣、刘莉雯、朱晓华、孙东礼、宋立伟、王娟、段晶、贾淑娟、施玮、王成双、陈欣、刘慧芹、韩翠芳、林芳、施连兵、徐全国。
本标准所替代标准的历次版本发布情况为：JT/T702-2007

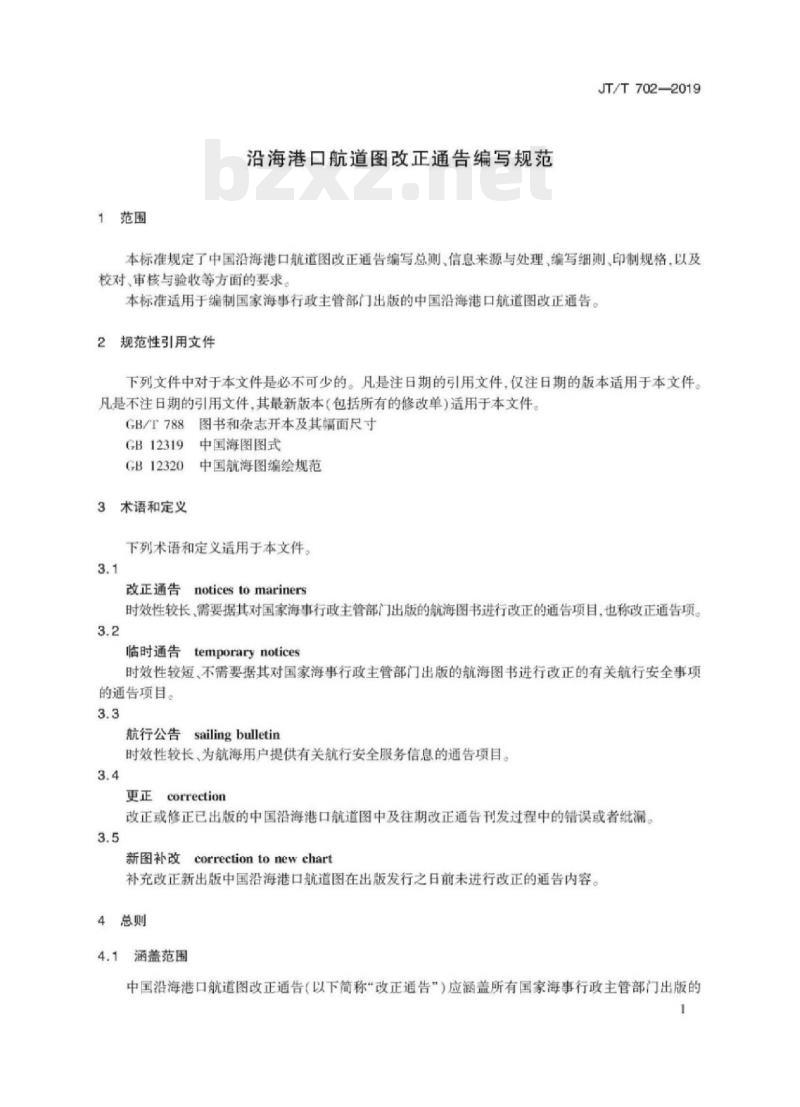

1范围
沿海港口航道图改正通告编写规范JT/T702—2019
本标准规定了中国沿海港口航道图改正通告编写总则、信息来源与处理、编写细则、印制规格，以及校对、审核与验收等方面的要求。本标准适用于编制国家海事行政主管部门出版的中国沿海港口航道图改正通告。2规范性引用文件
下列文件中对于本文件是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T788
GB12319
GB12320
3术语和定义
图书和杂志开本及其幅面尺寸
中国海图图式
中国航海图编绘规范
下列术语和定义适用于本文件。3.1
改正通告noticestomariners
时效性较长、需要据其对国家海事行政主管部门出版的航海图书进行改正的通告项目，也称改正通告项。3.2
临时通告
temporarynotices
时效性较短，不需要据其对国家海事行政主管部门出版的航海图书进行改正的有关航行安全事项的通告项目
航行公告
sailingbulletin
时效性较长，为航海用户提供有关航行安全服务信息的通告项目。3.4
更正correction
改正或修正已出版的中国沿海港口航道图中及往期改正通告刊发过程中的错误或者批漏。3.5
tcorrection to new chart
新图补改
补充改正新出版中国沿海港口航道图在出版发行之日前未进行改正的通告内容。4总则
4.1涵盖范围
中国沿海港口航道图改正通告（以下简称改正通告”）应涵盖所有国家海事行政主管部门出版的JT/T702-2019

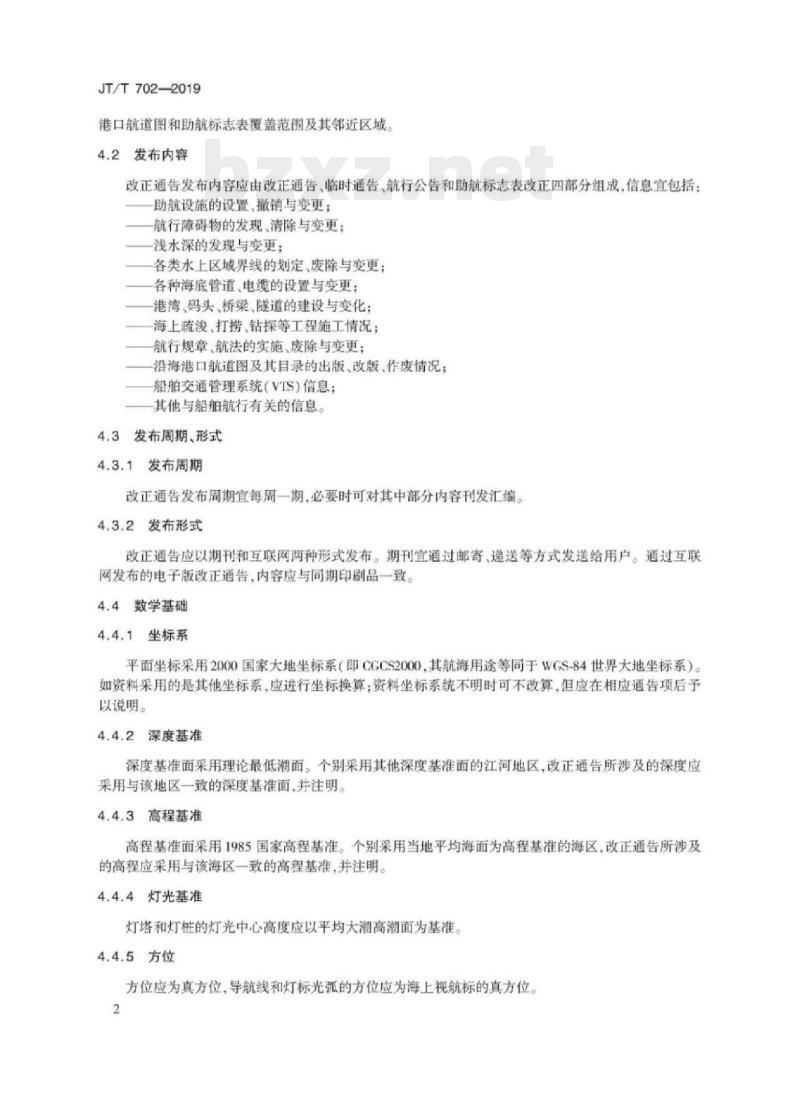

港口航道图和助航标志表覆盖范围及其邻近区域4.2发布内容
改正通告发布内容应由改正通告、临时通告、航行公告和助航标志表改正四部分组成，信息宜包括：助航设施的设置、撤销与变更；航行障碍物的发现清除与变更
浅水深的发现与变更；
各类水上区域界线的划定、废除与变更：各种海底管道、电缆的设置与变更；港湾、码头、桥梁、隧道的建设与变化；海上疏凌、打捞、钻探等工程施工情况；航行规章、航法的实施、废除与变更；沿海港口航道图及其目录的出版、改版、作废情况：船舶交通管理系统（VIS）信息；其他与船舶航行有关的信息。
4.3发布周期、形式
4.3.1发布周期
改正通告发布周期宜每周一期，必要时可对其中部分内容刊发汇编。4.3.2发布形式
改正通告应以期刊和互联网两种形式发布。期刊宜通过邮寄，递送等方式发送给用户。通过互联网发布的电子版改正通告，内容应与同期印刷品一致。4.4数学基础
4.4.1坐标系
平面坐标采用2000国家大地坐标系（即CGCS2000，其航海用途等同于WGS-84世界大地坐标系）。如资料采用的是其他坐标系，应进行坐标换算：资料坐标系统不明时可不改算，但应在相应通告项后予以说明。
4.4.2深度基准
深度基准面采用理论最低潮面。个别采用其他深度基准面的江河地区，改正通告所涉及的深度应采用与该地区一致的深度基准面，并注明。4.4.3高程基准
高程基准面采用1985国家高程基准。个别采用当地平均海面为高程基准的海区改正通告所涉及的高程应采用与该海区一致的高程基准，并注明。4.4.4灯光基准
灯塔和灯桩的灯光中心高度应以平均大潮高潮面为基准。4.4.5方位
方位应为真方位，导航线和灯标光弧的方位应为海上视航标的真方位。2
4.5数字注记
改正通告中数字注记标识要求如下：JT/T702—2019
水深小于31m，注记至0.1m：大于31m，注记至整米，小数舍去：干出高度注记至0.1m。a）
灯高小于10m，注记至0.1m；大于10m，注记至整米，小数舍去。b
射程小于10M（nmile），注记至0.1M；大于10M注记至整海里，小数舍去。d）
灯光周期以秒为单位，周期小于3者注记化整至0.5a（小数0.1a.0.2g.0.8s,0.9g化至相近的整秒数，小数0.3g~0.7化整至0.5）；周期大于3s者，注记至整秒，小数四舍五人。净空高度注记至整米，小数舍去。比高小于3m，注记至0.1m；大于3m，注记至整米，小数舍去。点位位置采用经纬度或方位距离法表示：经纬度注记至0.1\；
距离注记至0.1m；
3）方位注记至0.1
地名采用原则
改正通告应采用最新版沿海港口航道图上的地名4.7编排顺序
改正通告的内容编排顺序如下：a）说明；
目录；
航行公告：
索引；
改正通告；
临时通告；
g）本月失效的临时通告清单；
h）有效临时通告索引；
助航标志表改正。
注：本月失效的临时通告清单和有效临时通告索引仅在当月最后一期改正通告中编排5
信息来源与处理
信息来源
改正通告信息资料来源如下：
a）主要来源是海事管理部门发布的航行通告、航行警告、航标动态、公告以及海事测绘成果：b
补充来源是航运，航道，海洋，港务，渔政等部门正式发布或提供的，以及其他海道测量机构发布的航海通告中刊登的相关信息。5.2信息处理
改正通告信息资料处理原则如下：a)
编辑部门对收集的信息资料应进行登记、分析核实和图上作业，以确定信息的准确性，可靠性、合理性、完整性和及时性；JT/T7022019
编辑部门对有疑问的信息资料应及时与资料提供者联系，证实资料准确无误后方可采用：b）
c）编辑部门对确定采用的信息资料应按规定的文字、数据格式进行分类编辑。6编写细则
6.1基本要求
改正通告编写格式应相对固定，语言文字应规范、统一、简练，图式应符合GB12319的规定。6.2封面
封面内容应包括出版机关的徽志和名称，通告名称，期数，项数、出版日期等。封面和封底样式参见附录A。
6.3版权页
应标明书名，著作者、发行单位及通信地址、开本，版次，印次、书号等必要的版权说明。6.4说明
内容包括改正通告的作用、信息来源、信息内容、数学基础、图示符号标准、计量单位等信息，说明样式参见附录B。
6.5目录
根据改正通告内容章节编写，只引用至一级标题，便于用户查找改正信息。6.6航行公告
6.6.1航行公告的信息不涉及治海港口航道图的改正，主要为航海用户提供航海信息服务。6.6.2航行公告宜由出版物信息和通航信息两部分组成，航行公告编写样式示例参见附录C。其中：出版物信息涉及航海图书的出版、改版、作废信息；通航信息涉及航行规章，航法的实施，废除，变更信息以及海事管理部门发布的有关道航安全的通告类信息。
6.7索引
6.7.1索引形式
索引包括地理区域索引和关系图幅索引。地理区域索引和关系图幅索引编写样式参见附录D。6.7.2地理区域索引
地理区域索引编排方式如下：
a）地理区域索引列出与本期改正通告相关的地理区域名称及其涉及的项号。b）地理区域索引按照从北向南，由近至远的顺序编排。我国海区编排顺序依次为渤海、黄海、东海、台湾海峡、南海、北部湾。d）更正和新图补改通告项的项标题与项号列在索引末尾。6.7.3关系图幅索引
关系图幅索引编排方式如下：
JT/T702—2019
a）关系图幅索引列出与本期改正通告相关的沿海港口航道图图号（以下简称“图号”）及其涉及的项号：
关系图幅索引按图号数字从小到大的顺序编排（图号以0开头的海南岛及附近海域图幅置于最后面），涉及项号排在关系图号的右边，改正通告项号在前列，临时通告项号在后列。6.8改正通告
6.8.1作用
改正通告项的信息用于改正其所列关系图幅的图上航行要素。6.8.2组成
改正通告项由项标题、通告内容、备注信息、图号信息、助航标志表、资料来源等组成，示例参见附录E。
6.8.3表示方式
改正通告项的表示方式如图1所示。年度项号地名提示
(通告内容）
内容提要
注：（备注信息，可选）
助航标志表
资料来源
·项标题
*通告正文内容
备注信息
图号信息
助航标志信息
资料来源
图1改正通告项的表示方式
6.8.4项标题
6.8.4.1内容样式
项标题由年度项号、地名提示以及内容提要组成，如图1所示。注：临时通告项标题与改正通告项标题样式一致。6.8.4.2年度项号
年度项号以自然数从小到大连续编号。从每年第1期第1项开始，至年底最后一期止。6.8.4.3地名提示
6.8.4.3.1地名提示表示通告信息所处的位置，宜由多级地名组成，各级地名之间应使用空格分开。6.8.4.3.2地名提示宜由两级地名组成，在情况比较复杂的海区可使用三级及以上地名组成。地名分级原则如下：
第一级地名，即海区名.为渤海、黄海，东海，台湾海峡、南海、北部湾。第二级地名，重要港口以及较著名的海湾、人海口、海峡、群岛、岛等的名称。b）
第三级地名，应小于第二级地名，且在第二级地名提示的区域内，宜为标志性航道、水道、角、次一级的海湾或岛的名称等：三级以上地名参照三级地名的命名方法，每一级应小于上一级地名，并在上一级地名区域范围内。在具体地名后面可附加”××部”“××侧”“××方”等词进一步提示要素所处的位置d）
示例1：
二级地名提示：南海珠江口。
JT/T702—2019
示例2：
三级地名提示：南海珠江口赤湾航道示例3：
附加地名提示：南海
珠江口孖洲南部
6.8.4.4内容提要
内容提要是对通告内容的简单概括，宜由要素名称和动词组合而成，见附录。6.8.4.5更正和新图补改项标题
更正和新图补改项标题无地名提示和内容提要，直接采用更正或新图补改作为项标题的项标题。6.8.5通告内容
6.8.5.1叙述格式及组成
通告内容的叙述格式可分为设置、撤销和变更三类，由标题词、要素符号及注记（或要素描述词组、短语）、要素位置三部分组成。6.8.5.2标题词选取
标题词选取应符合来源资料本意标题词的选取包括“加绘”“别除”“移位“变更”等其要求如下：
在一项通告中，一个（类）要素改正内容应用一个或两个标题词引导表述完整。a）
新设或新划定区域等要素时应采用“加绘”。b）
撤除或取消要素时应采用“删除”。e）
仅涉及位置变化的要素变更应采用“移位”。涉及位置、内容等多个属性变化的要素时应采用“变更”。下列情况宜先采用“删除”，再采用“加绘”：要素移位前后涉及的图幅不一致时；2）
整个区域要素（如航标）重新规划，图上需大幅度调整时：要素变更后，根据制图综合变更航海用途层；锚地、航道等要素调整，图上需进行移位处理时。4
g）当某一个（类）要素改正内容在一项通告中用两个标题词未能引导表述完毕时，可拆项分述6.8.5.3要素符号及注记表达
要素符号及注记表达要求如下：a）要素符号及注记应按GB12319进行表达。助航标志名称注记简化规则：
1）助航标志名称无简化，则编号单独用括号表示示例1：
“连云港丨号灯浮标”可表示为“连云港（1）”2）助航标志名称简化，则简化的名称与编号在同一括号内表示。示例2：
“长江大桥「号灯浮标”可表示为（桥1）”3）当助航标志名称中含有类别、用途等属性时.则应在简化的名称中表示其类别属性。示例3：
“气象监测南”可表示为“气象”，6.8.5.4要系位置
要素位置统一采用经纬度格式表达，其要求如下：a）含加绘、移位、变更、删除行为的要素位置精度在“秒”后保留一位小数（0\.1）：b）如资料中的坐标格式不符合度-分-秒格式，应进行转换，“秒\后保留一位小数（0\.1)；6
JT/T702—2019
当资料提供的删除要素位置点偏离图上相应要素主体符号边缘时，应从图上直接量取位置作为位置编写依据。免费标准下载网bzxz
6.8.5.5内容示例
改正通告内容示例见图2。
海底电缆
连接：
闪（3）红10s
（核电8）
系船(1)）4
闪2)5s由：
黑红黑
(W)y闪(3)红10s
6.8.6备注信息
(1)2703°05#.0N、120*21*54*.0E(2)27°03'10\5N、120°2157.0E(3)27°03°13*7N、120°22°03*.5E(4)27°03\19\.6N、120°22'10\.6E27°03°06”.0N、120\2153\.0E(1)31°13°31#.0N122°0516#0E(2)31°13'25\.6N、122°05\18\2E(1)31°13'31\.0N.122°05*16\.0E(2)同上述（1）
图2改正通告内容示例
备注信息为可选信息项，用于补充说明不能在图上表示的内容或说明要素表示方法及可能涉及的撤项内容
示例1：
注：该沉船为\海祥8号\散装货船，于2012年3月19日沉没。示例2：
注：撤销92/2012项临时通告。
6.8.7图号信息
般处理原则
在标题词“图号”后，依次列出本项通告涉及的图号、各图在本项通告中须改正的小项号以及各图前次改正通告的年份和项号。编写格式如下：a)
图号应包括本项通告涉及的各种不同比例尺的图号，按图号数字从小到大排列。当涉及比例尺小于等于1：30万的图幅时，按比例尺从大到小排列，同比例尺按图号从小到大排列。
小项号，用于提示该图幅仅改正本项通告内容中的某一小项或几个小项内容，小项号以小括号“（）”括注于图号之后。
前次改正通告的年份和项号，以中括号“【”括注于图号或小项号之后：如为新港口航道图出版后的首次改正，其前次改正项号写“出版的年份”。示例：
图号820011)[2013-1504】82101(1,3、4)[2013-】3313[2014-1174】7
JT/T702—2019
6.8.7.2线面状改正要素处理原则当资料提供的坐标点在图犀范围以外，图上不能进行线，面状要素改正作业时.应计算所有涉及要素与图廊的交点坐标，将交点坐标作为独立的坐标点加人通告中，并在其后标明“图廓点坐标”，每幅图独立综合后写人图号后的小括号内（仅取转折点，共线的点不必列人）。线面状改正要素处理示例参见附录G。
6.8.8助航标志表信息
6.8.8.1作用
助航标志表信息为可选信息项，用于提示沿海助航标志的变更情况6.8.8.2编排格式
助航标志表信息编排格式如下：a）助航标志表信息置于图号和资料来源之间：助航标志表信息应按照通告内容依次列出相关助航标志表的书号（后4位为出版年份）及航b）
标编号，航标编号用中括号“【」”括起示例：
助航标志表CMNP03060012015[5110890.01][5110890.02]6.8.9资料来源
资料来源应用于记录本项通告所采用的原始资料，其表示内容包括资料提供单位简称及资料文件号。
示例：
资料来源交南航保标字（2014）080号6.9临时通告
6.9.1作用
临时通告项的信息用于发布时效性较短或有明确时限的施工、作业、季节性换标等情况注：临时通告的信息一般不改正所涉及的沿海港口航道图，仅供沿海港口航道图使用者参考，6.9.2组成及缩排
组成及编排要求如下：
临时通告项应由项标题，时间信息（非固定）通告内容，备注信息，图号信息，资料来源信息等部分组成，编写样式示例参见附录II；b
临时通告应编排在改正通告后面：每月最后一期改正通告应列出当前有效临时通告索引及当月失效的临时通告清单；每年年底应出版有效临时通告汇编。d）
临时通告内容清理
编写有效临时通告汇编前2个月，应对如下临时通告内容进行定期清理：临时设置或移位的灯浮标，期满3年的；a）
因工程施工临时设标，且工程竣工期满1年的灯浮标漂失或损坏，灯塔、灯桩暂停发光或试发光，期满2年的；c
其他临时性通告期满2年的。
6.9.4项标题
JT/T702—2019
临时通告项标题与改正通告一致，但内容提要后应加注（临）临时通告项号按顺序接改正通告的项号，参见6.8.4。
示例：
1245.黄海石岛港
6.9.5时间信息
打捞工程（临）
时间信息为非固定信息，用以说明要素动态发生的时间，应根据临时通告实际资料内容编写。示例1：
时间自2014年6月4日起
示例2：
时间自2014年6月4日至2015年1月31日6.9.6通告内容
叙述格式及组成
通告内容分为临时性的设置、撤销及变更类信息和临时性施工信息两种，由标题词、要素符号及注记（或要素描述词组、短语）、要素位置三部分组成。6.9.6.2标题词选取
标题词的选取、要素符号及注记表示方式参见附录F、6.8.5.2、6.8.5.3。要素位置可根据来源资料使用经纬度或方位距离法表示。6.9.6.3内容示例
临时通告内容示例见图3。
范围连接：
绿闪绿4s
（43-1）
（43）绿闪绿4s
（1)29°53'30\.9N、121°58'27\.6E(2)29°53'31\.0N.121°58\42.5E(3)29°53°20\.IN.121°58°42\.6E(4)29°53\20\.6N、121°58'27\.7E（5）同上述（1）
(1)34°44°43\.6N、119°28'24\.6E（2)34°44'37”.5N、119°2842.8E区域一，连线两侧各扩展500m的水域内，连接：
(1)22°1431\.9N114°39°06\.6E(2)21°31'52\.6N,115°55\59\.1E(3)21°12'37\.4N.116°11'31.9E(4)20°14°09\.6N.116°23'58.6E区域二，连线两侧各扩展500m的水域内，连接：
桦驰8沉AIS虚拟航标
(5)19°48\02\.9N.117°17\07\.6E（6）同上述（3)
(7)18°44°56”.4N、118°56°02.9E29°53\43\.4N、122°11'53\.3E图3临时通告内容示例
