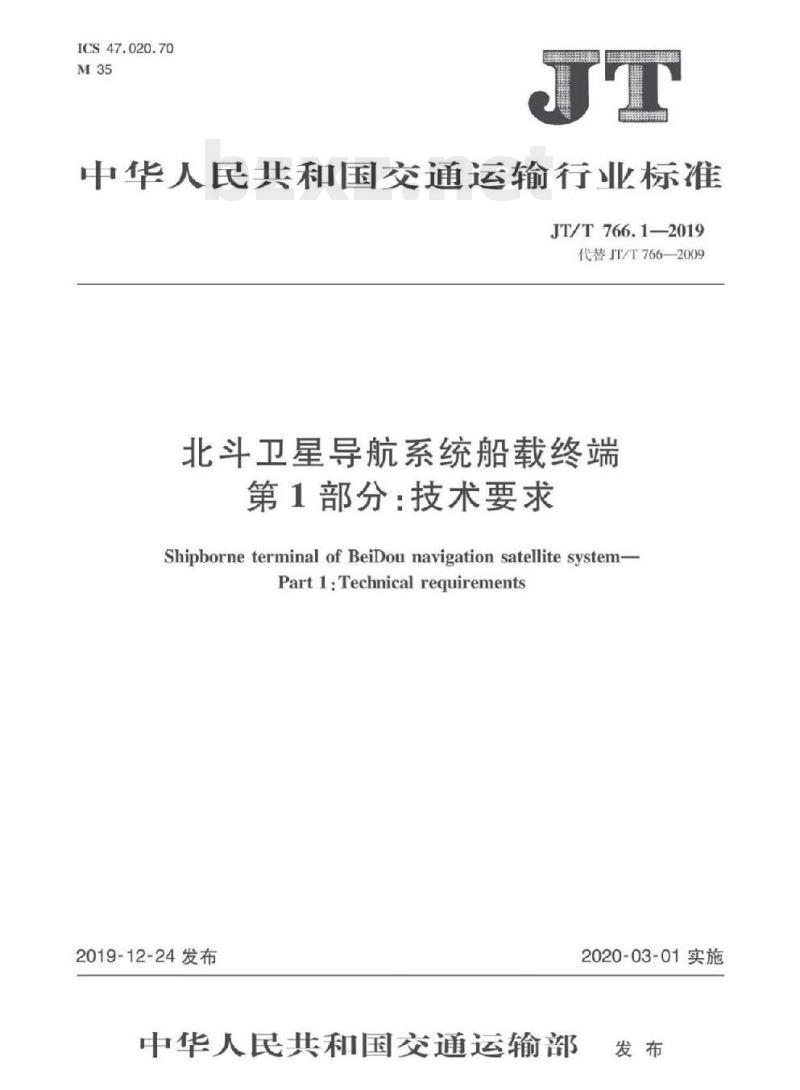

【JT交通运输标准】 北斗卫星导航系统船载终端第1部分:技术要求

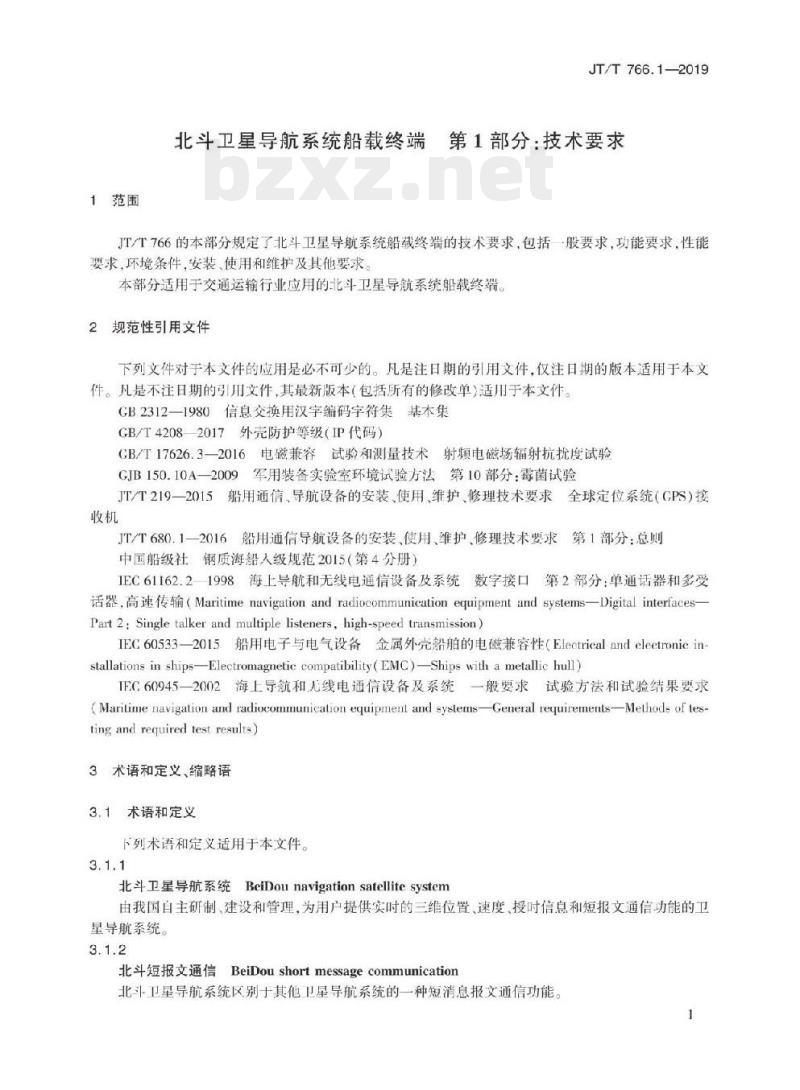

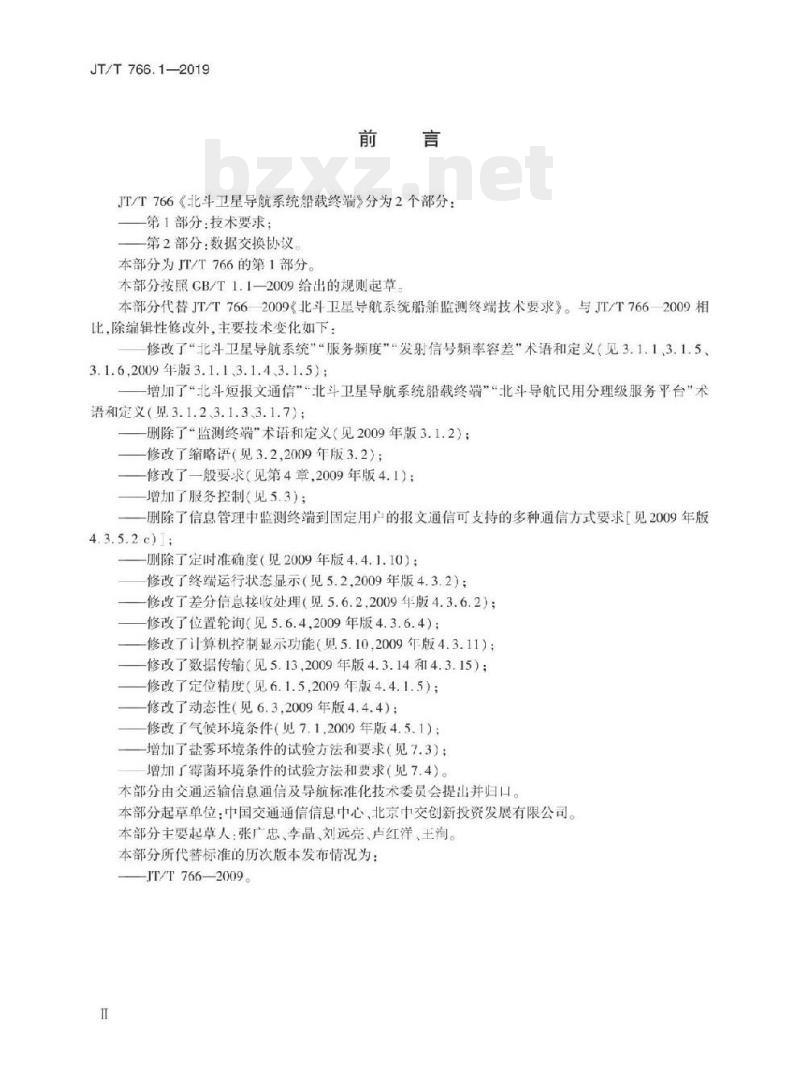

JT/T 766.1—2019 北斗卫星导航系统船载终端 第1部分：技术要求 Shipborne terminal of BeiDou navigation satellite system-Part 1: Technical requirements 2019-12-24 发布 中华人民共和国交通运输部 2020-03-01 实施 前言 JT/T 766《北斗卫星导航系统船载终端》分为2个部分：第1部分：技术要求；第2部分：数据交换协议。本部分为JT/T 766的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。本部分代替JT/T 766—2009《北斗卫星导航系统船舶监测终端技术要求》。与JT/T 766—2009相比，除编辑性修改外，主要技术变化如下： 1. 修改了“北斗卫星导航系统”、“服务频度”、“发射信号频率容差”术语和定义； 2. 增加了“北斗短报文通信”、“北斗卫星导航系统船载终端”、“北斗导航民用服务级服务平台”术语和定义； 3. 删除了“监测终端”术语和定义； 4. 修改了缩略语； 5. 修改了一般要求； 6. 增加了服务控制； 7. 删除了信息管理中监测终端到固定用户的报文通信可支持的多种通信方式要求； 8. 删除了定时准确度； 9. 修改了终端运行状态显示； 10. 修改了差分信息处理； 11. 修改了位置轮询； 12. 修改了计算机控制显示功能； 13. 修改了数据传输； 14. 修改了定位精度； 15. 修改了动态性； 16. 修改了气候环境条件； 17. 增加了盐雾环境条件的试验方法和要求； 18. 增加了霉菌环境条件的试验方法和要求。 本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中国交通通信信息中心、北京中交创新投资发展有限公司。本部分主要起草人：张广忠、李晶、刘远亮、卢红洋、王润。本部分所代替标准的历次版本发布情况为：JT/T 766—2009。 1 范围 JT/T 766.1—2019 北斗卫星导航系统船载终端 第1部分：技术要求规定了北斗卫星导航系统船载终端的技术要求，包括一般要求，功能要求，性能要求，环境条件，安装、使用和维护及其他要求。本部分适用于交通运输行业应用的北斗卫星导航系统船载终端。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 2312—1980 信息交换用汉字编码字符集基本集 GB/T 4208—2017 外壳防护等级（IP代码） GB/T 17626.3—2016 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GJB 150.10A—2009 军用装备实验室环境试验方法 第10部分：霉菌试验 JT/T 219—2015 船用通信、导航设备的安装、使用、维护、修理技术要求 GPS 接收机 JT/T 680.1—2016 船用通信导航设备的安装、使用、维护、修理技术要求 第1部分：总则 中国船级社 钢质海船入级规范 2015（第4分册） IEC 61162.2—1998 海上导航和无线电通信设备及系统 数字接口 第2部分：单通话器和多受话器，高速传输 IEC 60533—2015 船用电子与电气设备 金属外壳船舶的电磁兼容性 IEC 60945—2002 海上导航和无线电通信设备及系统 一般要求 试验方法和试验结果要求 3 术语和定义、缩略语 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 北斗卫星导航系统 BeiDou navigation satellite system：由我国自主研制、建设和管理，为用户提供实时的三维位置、速度、授时信息和短报文通信功能的卫星导航系统。 3.1.2 北斗短报文通信 BeiDou short message communication：北斗卫星导航系统区别于其他卫星导航系统的一种短消息报文通信功能。 3.1.3 北斗卫星导航系统船载终端 shipborne terminal of BeiDou navigation satellite system：种安装在船舶上的，利用北斗卫星导航系统提供定位，导航，定时，位置报告和短报文通信功能的终端设备。注：分为普通型和管理型。管理型具有用户管理的功能；普通型是被管理的对象。 3.1.4 注销服务 barring service：北斗船载终端由于欠费或其他原因，被北斗导航民用服务级服务平台终止其所注册的业务服务。 3.1.5 服务频度 service frequentness：单位时间内，RDSS用户终端可进行连续入站申请服务（如定位通信、授时和查询等）的次数。 3.1.6 发射信号频率容差 frequency tolerance of transmitting signal：实际发射信号频率与标准发射信号频率的最大允许相对偏差。 3.1.7 北斗导航民用服务级服务平台 BeiDou navigation civilian service platform：提供北斗卫星导航定位、授时、位置报告和短信服务，开展获准的增值服务的平台。 3.2 缩略语 下列缩略语适用于本文件。 ASCII：美国信息交换标准代码 (American Standard Code for Information Interchange) CDMA：码分多址移动通信技术 (Code Division Multiple Access) CGCS2000：中国大地坐标系统 (China Geodetic Coordinate System 2000) DRMS：距离均方根值 (Distance Root Mean Square) EIRP：等效全向辐射功率 (Effective Isotropic Radiated Power) GSM：全球移动通信系统 (Global System for Mobile Communications) PDOP：位置精度因子 (Positional Dilution of Precision) RDSS：卫星无线电测定业务 (Radio Determination Satellite Service) RNSS：卫星无线电导航业务 (Radio Navigation Satellite Service) RMS：均方根值 (Root Mean Square) TTFF：首次定位时间 (Time to First Fix) USB：通用串行总线 (Universal Serial Bus) VHF：甚高频 (Very High Frequency) WGS-84：1984年世界大地坐标系统 (World Geodetic System—1984) 4 一般要求 4.1 终端组成 北斗卫星导航系统船载终端（简称“终端”）应至少包含以下组件： a）用于接收和发射北斗信号的天线； b）包含北斗RDSS用户机、RNSS接收机、处理器、数据控制与接口的主机； c）供电电源； d）可显示位置的操作显示屏，或其他输出形式。 4.2 结构和外观 4.2.1 终端可分为分体式和一体式。一体式终端天线与主机结构应为一体，分体式终端的天线与主机间通过电缆连接。 4.2.2 操作显示屏幕应能调节亮度。 4.2.3 表面不应有明显凹陷、划伤、裂缝和变形等现象，表面涂层不应起泡、裂缝和脱落，金属零件不应有腐蚀和其他机械损伤。 4.2.4 终端应设置满足IEC 61162.2—1998的接口和USB接口。 5 功能要求 5.1 自检与数据保持 5.1.1 终端应具有加电自检和工作状态巡检、初始化和状态设置功能。
