【QB轻工标准】 棉条筒钢纸板

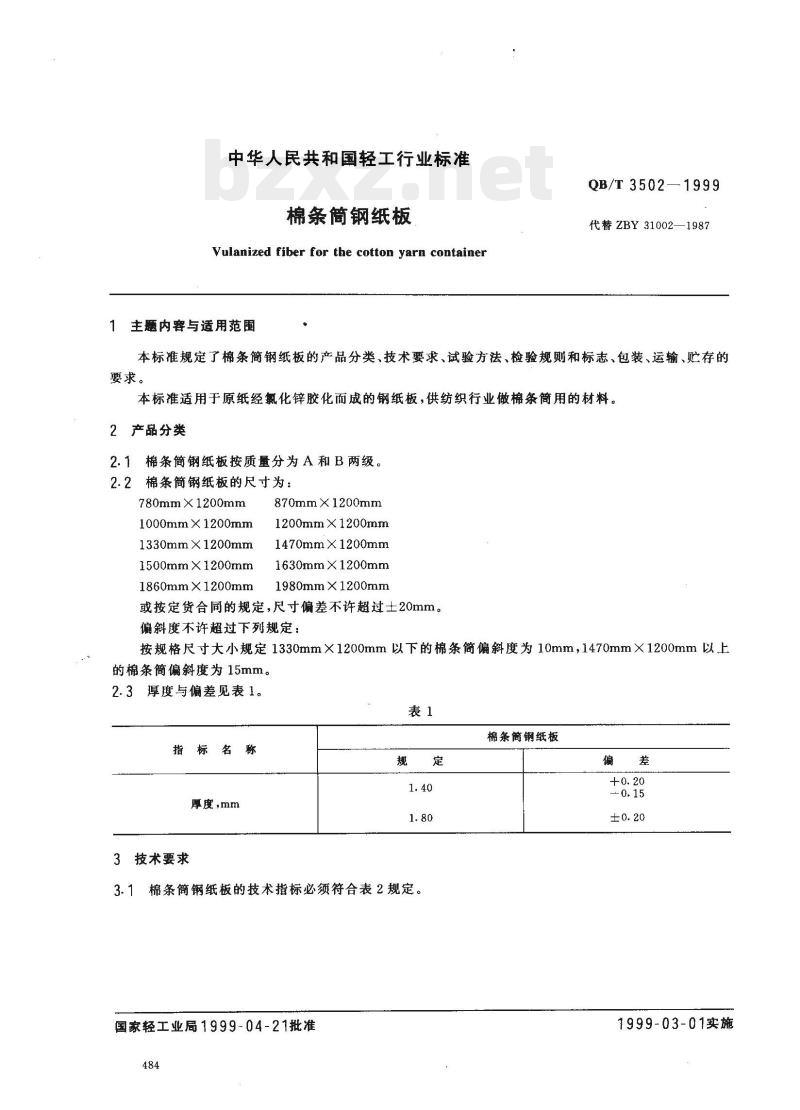

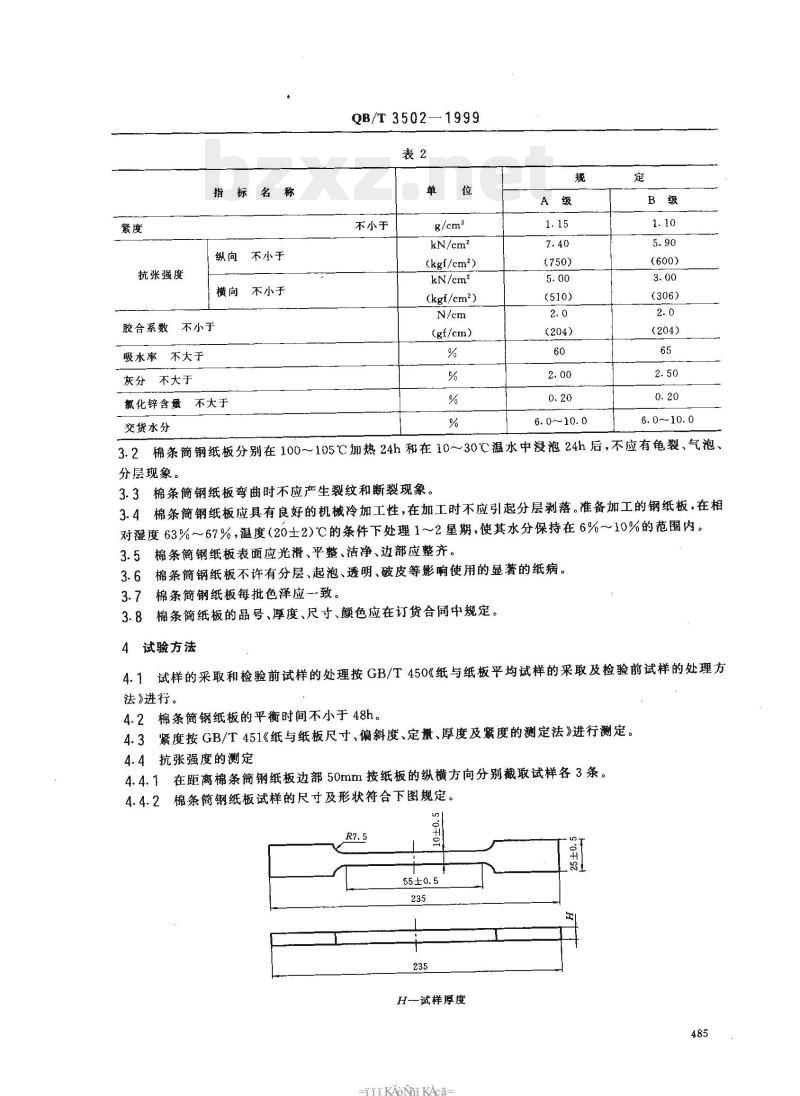

中华人民共和国轻工行业标准 棉条简钢纸板 (Vulcanized fiber for the cotton yarn container) QB/T 3502—1999 代替 ZBY31002—1987 1 范围 本标准规定了棉条简钢纸板的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于原纸经氯化锌胶化而成的钢纸板，供纺织行业做棉条筒用的材料。 2 产品分类 2.1 棉条简钢纸板按质量分为 A 和 B 两级。 2.2 棉条简钢纸板的尺寸为： 780mm × 1200mm、1000mm × 1200mm、1330mm × 1200mm、1500mm × 1200mm、1860mm × 1200mm、870mm × 1200mm、1200mm × 1200mm、1470mm × 1200mm、1630mm × 1200mm、1980mm × 1200mm，或按定货合同的规定。 尺寸偏差不许超过 ±20mm。偏斜度规定如下： - 规格尺寸大小在 1330mm × 1200mm 以下的，偏斜度为 10mm； - 规格尺寸大小在 1470mm × 1200mm 以上的，偏斜度为 15mm。 2.3 厚度与偏差见表 1。 表 1 指标名称：厚度 (mm)、偏差、紧度。 3 技术要求 3.1 棉条简钢纸板的技术指标必须符合表 2 规定。 表 2 技术指标 指标名称 | A级 | B级 ---|---|--- 紧度 (g/cm³) | ≥ 1.15 | ≥ 1.10 抗张强度 (纵向, kN/cm²) | ≥ 7.40 | ≥ 5.90 抗张强度 (横向, kN/cm²) | ≥ 5.00 | ≥ 3.00 胶合系数 | ≥ 2.0 | ≥ 2.0 吸水率 (%) | ≤ 2.00 | ≤ 2.50 灰分 (%) | ≤ 0.20 | ≤ 0.20 氯化锌含量 (%) | ≤ 6.0 | ≤ 6.0 交货水分 (%) | 6.0~10.0 | 6.0~10.0 3.2 棉条简钢纸板分别在 100～105℃ 加热 24h 和在 10～30℃ 温水中浸泡 24h 后，不应有龟裂、气泡、分层现象。 3.3 棉条简钢纸板弯曲时不应产生裂纹和断裂现象。 3.4 棉条简钢纸板应具有良好的机械冷加工性，在加工时不应引起分层剥落。准备加工的钢纸板，在相对湿度 63%～67%、温度 (20±2)℃ 的条件下处理 1～2 星期，使其水分保持在 6%～10% 的范围内。 3.5 棉条筒钢纸板表面应光滑、平整、洁净、边部应整齐。 3.6 棉条简钢纸板不许有分层、起泡、透明、破皮等影响使用的显著纸病。 3.7 棉条简钢纸板每批色泽应一致。 3.8 棉条筒纸板的品号、厚度、尺寸、色泽应在订货合同中规定。 4 试验方法 4.1 试样的采取和检验前试样的处理按 GB/T 450《纸与纸板平均试样的采取及检验前试样的处理方法》进行。 4.2 棉条筒钢纸板的平衡时间不小于 48h。 4.3 紧度按 GB/T 451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法》进行测定。 4.4 抗张强度的测定 4.4.1 在距离棉条筒钢纸板边部 50mm 处，按纸板的纵横方向分别截取试样各 3 条。 4.4.2 棉条简钢纸板试样的尺寸及形状符合标准规定。 4.4.3 测量试样的各部厚度精确至 0.05mm，取 5 点的平均值为测量结果。 4.4.4 将准备好的试样置于万能材料试验机的两夹具之间夹牢，以每分钟 1470～1225N (125~150kgf) 的负荷速度施加张力直至试样破裂为止，记录所施加张力数，以三次测定值的算术平均值表示测定结果。 4.4.5 计算：单位横截面抗张力按式 (1) 计算：Q = P / F 式中：Q 为单位横截面抗张力 (N/cm²)，P 为试样的抗张力 (N)，F 为试验前试样的横截面积 (cm²)。计算准确至 0.001 N/cm²。 4.5 胶合系数的测定 4.5.1 距硬钢纸板的边部不少于 50mm，纸板纵向截取长 100mm × 30mm 的试样 3 块，在抗张强度测定仪上测定胶合系数。 4.5.2 试验步骤：将试样置于 (20±2)℃ 的蒸馏水中浸泡 24h 后取出，将试样一端的中间部位用刀尖夹剥出，然后用手撕开 30mm，将裂开的两端分别夹紧在抗张强度测定仪上下两个夹头上。两夹头间的距离为 30mm，然后开动拉力机，使下夹具均匀下降，直至指针不再移动为止，以三次测定值的算术平均值表示测定结果。 4.5.3 计算：胶合系数按式 (2) 计算：K = (F × 9.8) / (D × F) 式中：K 为胶合系数 (mN/cm)，F 为粘着力 (mN)，D 为试样宽度 (cm)。 4.6 氯化锌含量的测定 首先将硬钢纸板试样切成 2cm × 2cm 小块，称取 2.5g 试样两份。把一份置于 100～105℃ 烘箱中烘至恒重，另一份置于 250mL 锥形瓶中，然后加入蒸馏水 150mL 左右，再加入 3% 的双氧水 2～4mL，放在电炉上煮沸 15min 左右，将其抽提液倒入 250mL 容量瓶中，再加入装有试样的锥形瓶中加 150mL 蒸馏水（此次不加双氧水），经第二次煮沸 15min 后，将抽提液混合于 250mL 容量瓶中，冷却至 20℃，稀释至刻线，吸取该液 50mL 加入 150mL 锥形瓶中，再加入 5% 铬酸钾 0.4mL，用 0.01M 的硝酸银溶液滴定至桔红色为止。氯化锌含量按式 (3) 计算： 氯化锌含量 (%) = V × 0.0682 × N × 100 / W 式中：V 为耗用硝酸银溶液的体积 (mL)，N 为硝酸银溶液的摩尔浓度 (mol/L)，W 为干燥试样质量 (g)，0.0682 为氯化锌换算系数。 4.7 棉条简钢纸板偏斜度的测定 对角线的测定方法：首先用卷尺测量棉条简钢纸板横向左角与其斜对角的长度，再用卷尺测量棉条筒钢纸板横向右角与其对角的长度，两斜对角线的长度误差不许超过 10～15mm，即棉条简钢纸板偏斜度为合格。 5 检验规则 按 GB/T 2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行。 5.1 交收试验项目分组顺序及其检查水平和合格质量水平 (AQL) 如下： 指标名称：紧度、抗张强度、氯化锌含量、胶合系数、水分、吸水率、灰分。 5.2 棉条筒钢纸板交收试验批的单位产品按包装单位以箱计。 5.3 采用二次正常抽样检查方法。 5.4 生产厂必须采取有效措施，切实保证纸板质量符合本标准规定，每件附有合格证、说明书一份。 6 标志、包装、运输、贮存 6.1 棉条简钢纸板的包装和标志按 QB/T 45《纸张的包装和标志》的规定执行。 6.2 棉条简钢纸板用木箱包装，经用户同意，在保证钢纸板质量的情况下，允许使用木夹板包装和软包装。 6.3 每件重量分别为 200kg、150kg 或按定货合同规定。 6.4 每个木箱应标上：工厂名称、产品名称、产品规格、净重、毛重、生产日期、标准号码，此外本箱上应有大字标明“注意防潮”字样。 6.5 棉条简钢纸板应放在干燥处保管，经常保持相对湿度 60%～70% 和温度 10～25℃ 的条件，置于干燥的地板上或木架上，防止受大气凝结物和地面潮气的影响。 6.6 棉条简钢纸板不应靠近墙壁和传热系统。 6.7 棉条简钢纸板应用有篷且洁净的运输工具运输。 6.8 包装件不许从高处往下扔。 附加说明： 本标准由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。本标准由牡丹江钢纸总厂负责起草。自本标准实施之日起，原轻工业部标准 QB368-1963《棉条简钢纸板》作废。
