【JT交通运输标准】 路用废胎胶粉橡胶沥青

ICS93.080.20;75.140
中华人民共和国交通运输行业标准JT/T7982019
代替JT/T798—2011
路用废胎胶粉橡胶沥青
Crumb rubber asphalt for highway engineering2019-12-24发布
中华人民共和国交通运输部
2020-03-01实施

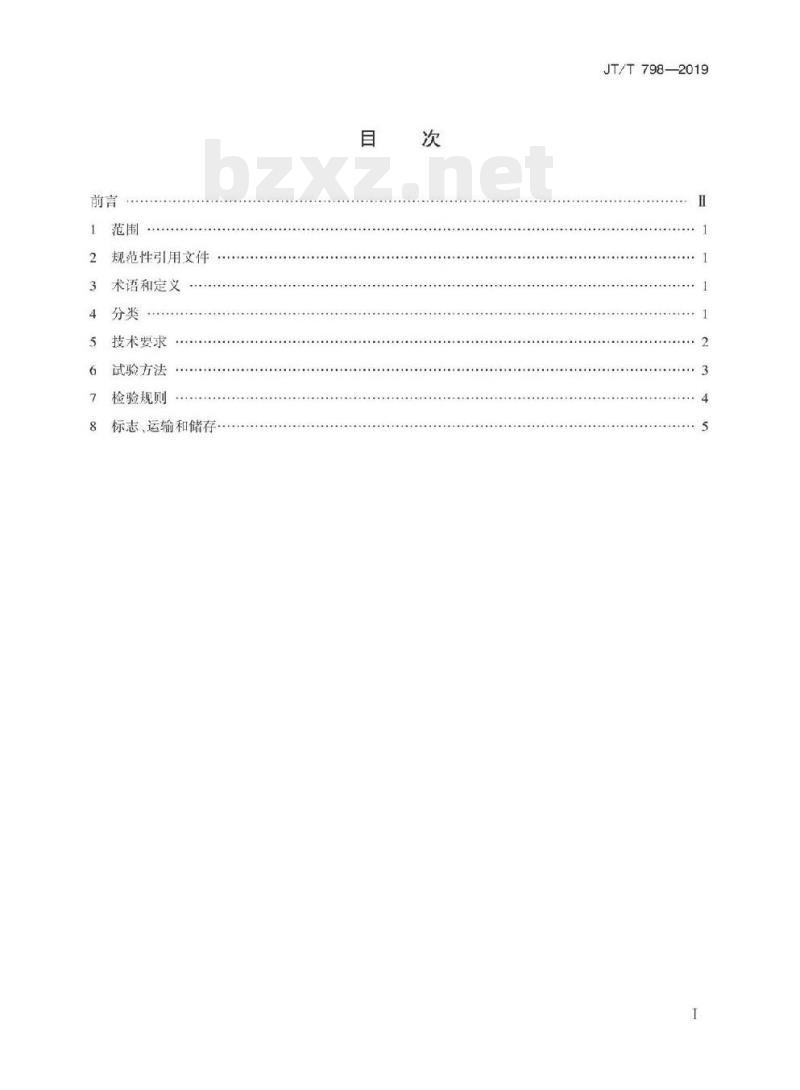

规范性引用文件
术语和定义
技术要求·
试验方法
检验规则
标志，运输和储存
JT/T7982019
JT/T798-—2019

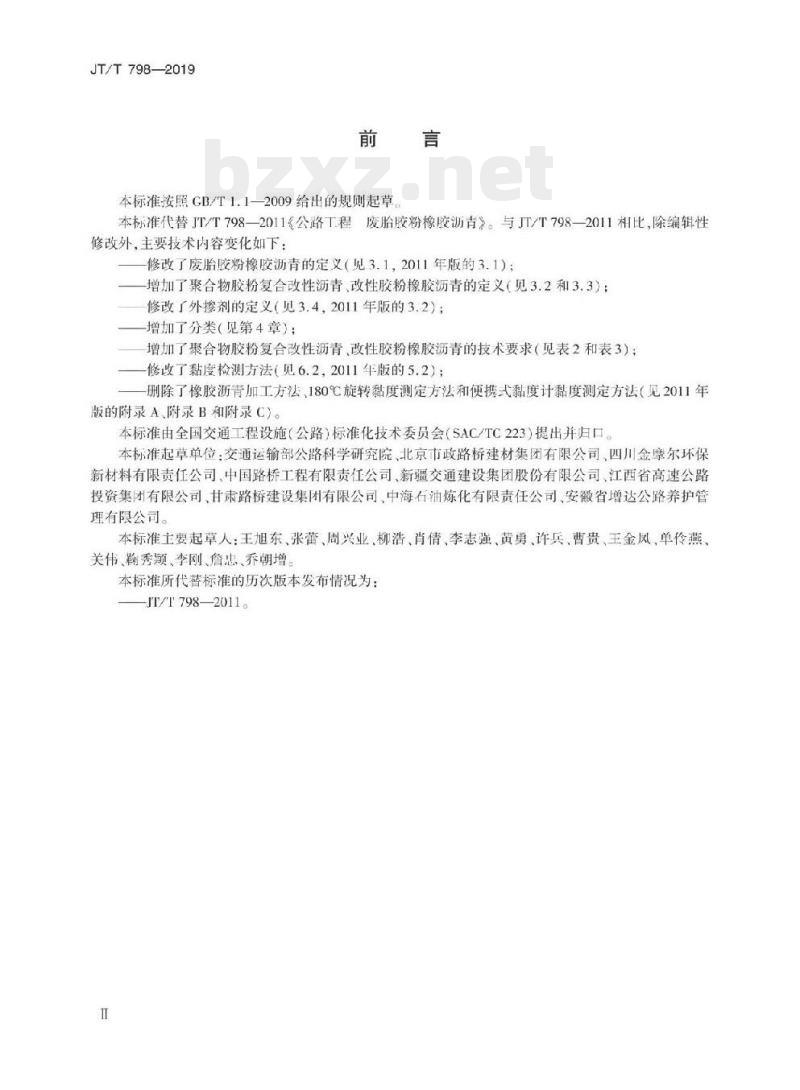

本标准按照CB/T1.1—2009给出的规则起草本标准代替JT/T798—2011公路T程废胎胶粉橡胶沥青》。与JT/T798—2011相比，除编辑性修改外，主要技术内容变化如下：修改了废胎胶粉橡胶沥青的定义（见3.1，2011年版的3.1）；一增加了聚合物胶粉复合改性沥青、改性胶粉橡胶沥青的定义（见3.2和3.3）：修改了外掺剂的定义（见3.4，2011年版的3.2）：-增加了分类（见第4章）：
增加了聚合物胶粉复合改性沥青改性胶粉橡胶沥青的技术要求（见表2和表3）；一修改了黏度检测方法（见6.2，2011年版的5.2）；删除了橡胶沥青加工方法，180℃旋转黏度测定方法和便携式黏度计黏度测定方法（见2011年版的附录A、附录B和附录C)。
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出开归口。本标准起草单位：交通运输部公路科学研究院、北京市政路桥建材集团有限公司，四川金摩尔环保新材料有限责任公司中国路桥工程有限责任公司、新疆交通建设集团股份有限公司、江西省高速公路投资集团有限公司、甘肃路桥建设集团有限公司、中海石油炼化有限责任公司、安徽省增达公路养护管理有限公司。
本标准主要起草人：王旭东、张蕾、周兴业、柳浩、肖倩、李志强、黄勇、许兵、曹贵、王金风、单伶燕、关伟、瀚秀颖、李刚、詹忠、乔朝增本标准所代替标准的历次版本发布情况为：-JT/T798—2011。

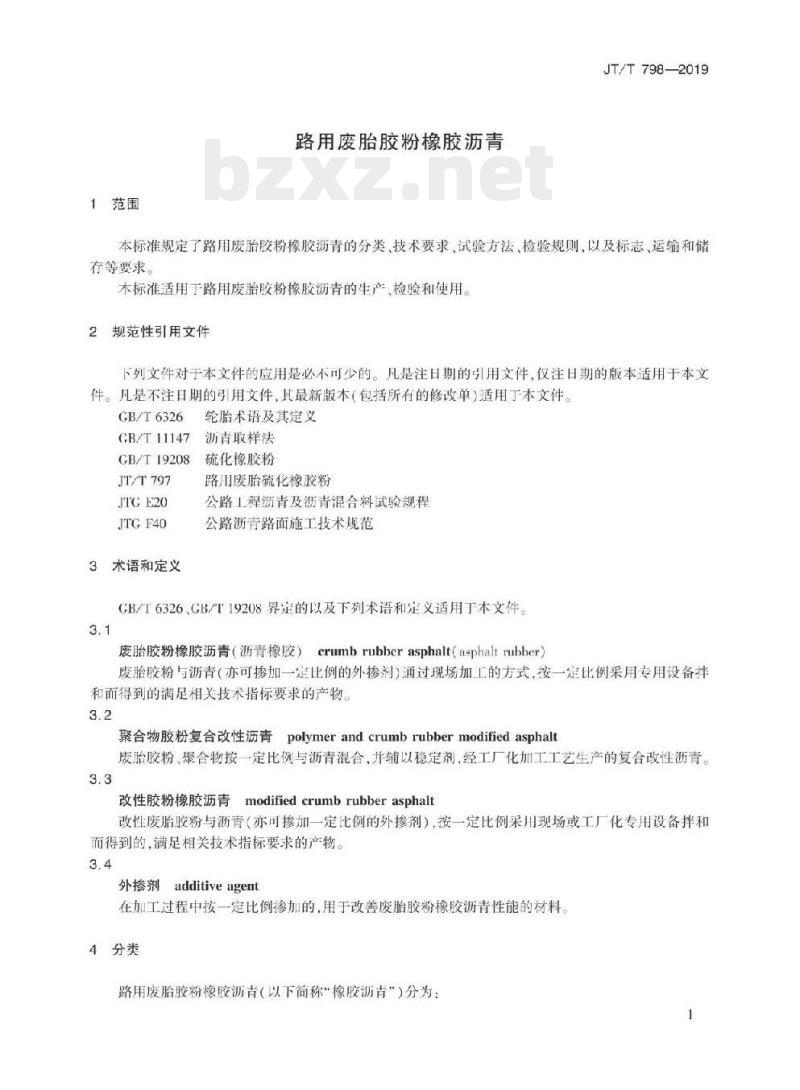

1范围
路用废胎胶粉橡胶沥青
JT/T798-—2019
本标准规定了路用废胎胶粉橡胶沥青的分类、技术要求、试验方法、检验规则，以及标志、运输和储存等要求。
本标准适用于路用废胎胶粉橡胶沥青的生产、检验和使用。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。GB/T6326
GB/T11147
GB/T19208
JT/T797
JTGE20
JTGF40
3术语和定义下载标准就来标准下载网
轮胎术语及其定义
沥吉样法
硫化橡胶粉
路用废胎硫化橡胶粉
公路工程沥青及沥青混合料试验规程公路沥青路面施工技术规范
GB/T6326、GB/T19208界定的以及下列术语和定义适用于本文件。3.1
废胎胶粉橡胶沥青（沥青橡胶）crumbrubberasphalt（aephaltrubher）废胎胶粉与沥青（亦可掺加一定比例的外掺剂）通过现场加工的方式按一定比例采用专用设备抖和而得到的满足相关技术指标要求的产物。3.2
聚合物胶粉复合改性沥青polymerandcrumbrubbermodifiedasphalt废胎胶粉，聚合物按一定比例与沥青混合，并辅以稳定剂，经工厂化加工工艺生产的复合改性沥青。3.3
改性胶粉橡胶沥青
modifiedcrumbrubberasphalt
改性废胎胶粉与沥青（亦可掺加一定比例的外掺剂），按一定比例采用现场或工厂化专用设备拌和而得到的，满足相关技术指标要求的产物。3.4
外掺剂additive agent
在加工过程中按一定比例参加的，用于改善废胎胶粉橡胶沥青性能的材料4分类
路用废胎胶粉橡胶沥青（以下简称橡胶沥青”）分为：1

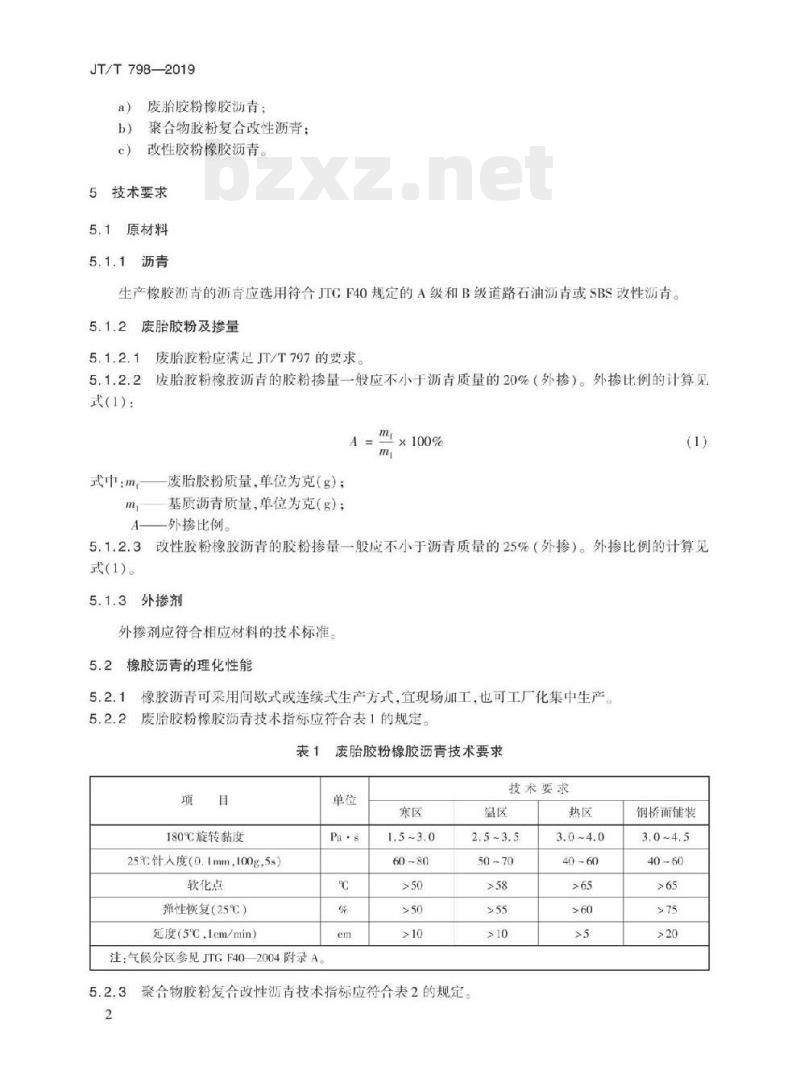

JT/T7982019
废胎胶粉橡胶沥青；
聚合物胶粉复合改性沥青：
改性胶粉橡胶沥青。
5技术要求
原材料
生产橡胶沥青的沥肯应选用符合JTCF4O规定的A级和B级道路石油沥青或SBS改性沥青。废胎胶粉及掺量
废胎胶粉应满足JT/T797的要求。5.1.2.1
5.1.2.2废胎胶粉橡胶沥青的胶粉掺量一般应不小于沥青质量的20%（外掺）。外掺比例的计算见式(1)：
mi×100%
式中：m
废胎胶粉质量，单位为克（g）；基质沥青质量，单位为克（g)；外掺比例。
3改性胶粉橡胶沥青的胶粉掺量一般应不小于沥青质量的25%（外掺）。外掺比例的计算见式(1)。
3外掺剂
外掺剂应符合相应材料的技术标准。5.2橡胶沥青的理化性能
5.2.1橡胶沥青可采用间歇式或连续式生产方式，宜现场加工，也可工厂化集中生产5.2.2废胎胶粉橡胶沥青技术指标应符合表1的规定。表1
180℃旋转黏度
25℃针人度（0.1mm100g，5s）
软化点
弹性恢复（25℃）
延度（5℃，lcm/min）
注：气候分区参见JTGF40—2004附录A。废胎胶粉橡胶沥青技术要求
技术要求
聚合物胶粉复合改性沥青技术指标应符合表2的规定。5.2.3
钢桥面铺装
135℃旋转黏度
25℃针人度（0.1mm，100g，5s）软化点
弹性恢复（25℃）
延度（5℃5em/min）
高析软化点差
聚合物胶粉复合改性沥青技术要求单
改性胶粉橡胶沥青技术指标应符合表3的规定。表3
180℃旋转黏度
25℃针人度（0.1mm100g，5s）
软化点
弹性恢复（25℃）
延度（5℃5em/min）
试验方法
6.1取样
按GB/T11147进行。
6.2黏度
改性胶粉橡胶沥青技术要求
6.2.1橡胶沥青检测分为室内检测和现场检测。JT/T798—2019
技术要求
技术要求
6.2.2室内检测按TTGE20的T0625方法进行，采用旋转黏度计，配备不同型号的转子，测定不同转速下橡胶沥青的黏度，并回归橡胶沥青的黏度和黏度计扭矩之间的关系曲线，取50%扭矩的黏度作为橡胶沥青的黏度代表值。
6.2.3现场黏度检测宜采用便携式黏度计进行，在室内采用旋转黏度计对使携式黏度计校正，校正温度应控制在180℃±1℃，从取样到试验结束应在20min内，应记录试验的时间。6.3针入度
按JTGE20的T0604方法进行。
6.4软化点
按JTGE20的T0606方法进行
5弹性恢复
按JTCF20的T0662方法进行。
JT/T798—2019
6.6延度
按JTGE20的T0605方法进行，其中废胎胶粉橡胶沥青的拉伸速率为1cm/min。6.7离析软化点
按JTGE20的T0661方法进行。
7检验规则
检验分类与检验项目
废胎胶粉橡胶沥青和改性胶粉橡胶沥青检验分为型式检验和出厂检验，检验项目见表4表4废胎胶粉橡胶沥青和改性胶粉橡胶沥青检验项目检验项目
180℃旋转黏度
25%针度
软化点
弹性恢复
技术要求
5.2.2、5.2.4
5.2.2,5.2.4
5.2.2,5.2.4
5.2.2,5.2.4
5.2.2.5.2.4
注：“\表示必检项目：“\表示非必检项目，7.1.2
试验方法
型式检验
聚合物胶粉复合改性沥青检验分为型式检验和出厂检验，检验项目见表5。表5聚合物胶粉复合改性沥吉检验项目检验项目
135%旋转黏度
25℃针入度
软化点
弹性恢复
离析软化点差
注：”+\表示必检项目。
技术要求
有下列情况之一时，应进行型式检验：生产工艺发生变化时；
试验方法
型式检验
产品的结构、材料及工艺上有较大变动，可能影响产品性能时；出厂检验结果与上次型式检验有较大差异时；d)
相关管理部门有要求时。
出厂检验
出厂检验
7.2组批与抽样
7.2.1组批
JT/T798-—2019
当采用连续式生产的现场加工时，则以1h牛产量为一批：当采用间歇式生产的现场加工时，则以每罐为一批
2当生产方式为工厂化，则以每车为一批。7.2.1.2
7.2.2抽样
产品检验以批为单位，检验从每批产品中随机抽取，取样应符合CB/T11147相关规定7.3判定规则
出厂检验和型式检验结果全部符合第5章要求时，则判定为合格如果出厂检验和型式检验结果有不符合第5章的技术要求时，则应该在该批次中重新抽取双倍数量的样品进行检验。复检全部合格，则该批产品为合格；如仍不合格，则判定该批产品不合格。标志、运输和储存
8.1标志
在产品的随行文件上应至少给出如下信息：a)
生产厂的厂名和商标；
本标准的编号：
产品名称；
产品批号；
生产日期；
旋转黏度：
针人度；
软化点；
弹性恢复；
离析软化点。
8.2运输
橡胶沥青应采用具有搅拌装置和保温装置的沥青罐进行运输8.3储存
现场加工方式生产的橡胶沥吉原则上应在1d内使用完毕。工厂化生产的橡胶沥青应储存于配备搅拌奖的沥青罐内。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
