【其他行业标准】 铝用炭素材料检测方法 第13部分：弹性模量的测定

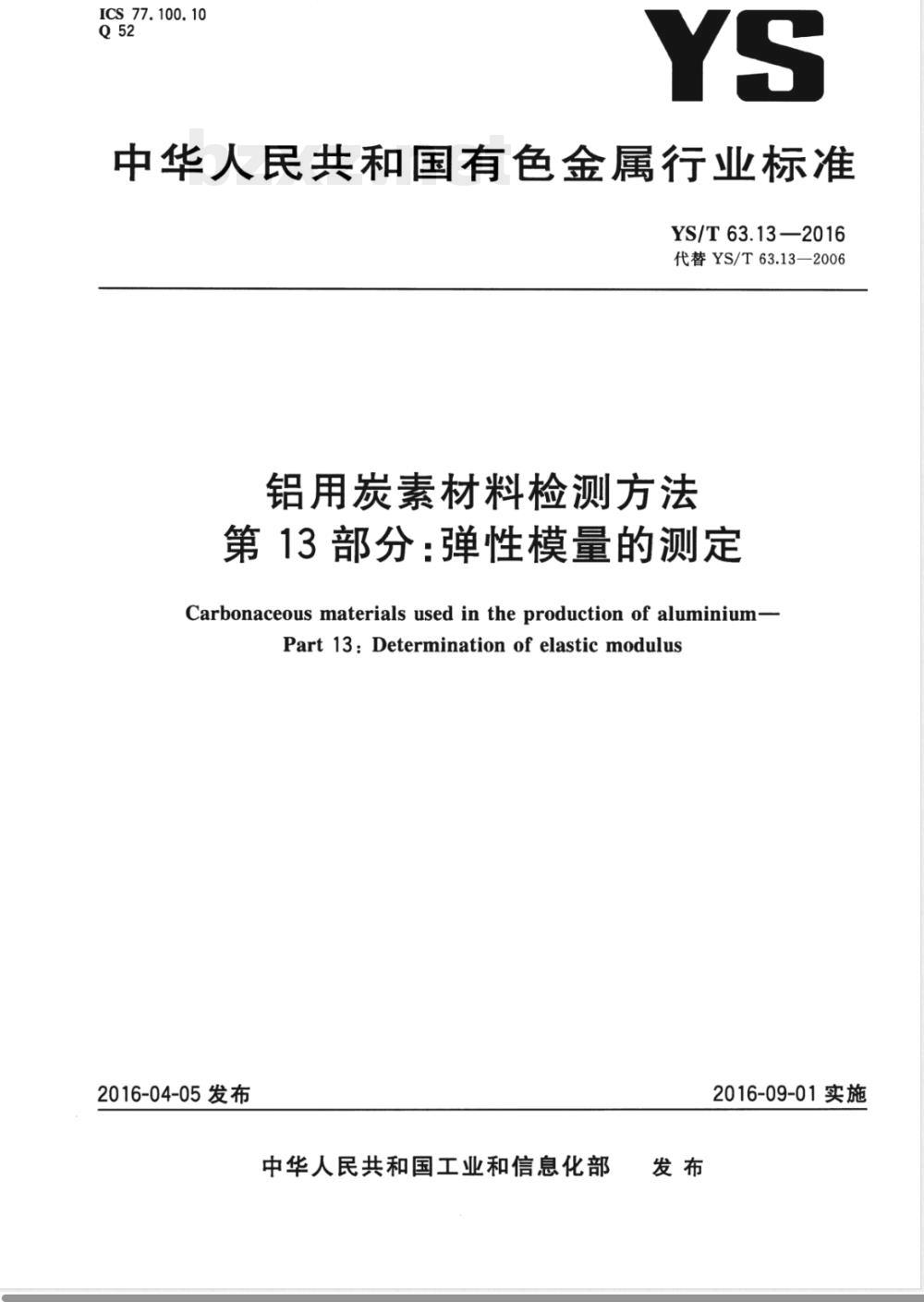

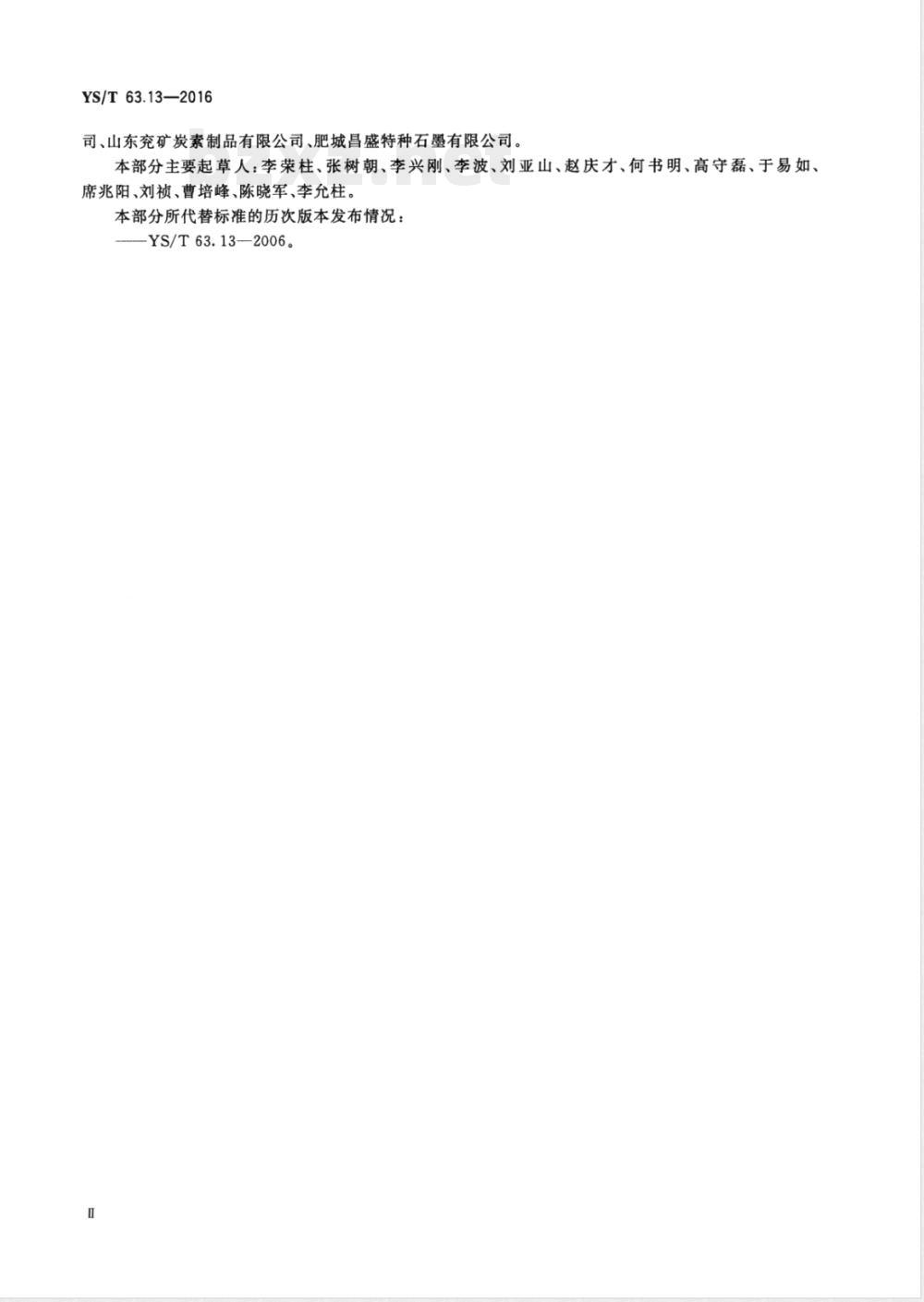

ICS 77.100.10 Q52 YS 中华人民共和国有色金属行业标准 YS/T 63.13—2016 代替 YS/T 63.13—2006 铝用炭素材料检测方法 第13部分：弹性模量的测定 Carbonaceous materials used in the production of aluminium—Part 13: Determination of elastic modulus 2016-04-05 发布 2016-09-01 实施 中华人民共和国工业和信息化部 发布 前言 YS/T 63《铝用炭素材料检测方法》共分为27个部分，包括： 第1部分：阴极糊试样焙烧方法、焙烧失失重的测定及生坏试样表观密度的测定； 第2部分：阴极炭块和预焙阳极室温电阻率的测定； 第3部分：热导率的测定 比较法； 第4部分：热膨胀系数的测定； 第5部分：有压下底部炭块钠膨胀率的测定； 第6部分：开气孔率的测定（液体静力学法）； 第7部分：表观密度的测定（尺寸法）； 第8部分：二甲苯中密度的测定（比重瓶法）； 第9部分：真密度的测定（氮比重计法）； 第10部分：空气渗透率的测定； 第11部分：空气反应性的测定（质量损失法）； 第12部分：预焙阳极CO₂反应性的测定（质量损失法）； 第13部分：弹性模量的测定； 第14部分：抗折强度的测定（三点法）； 第15部分：耐压强度的测定； 第16部分：微量元素的测定（X射线荧光光谱分析方法）； 第17部分：挥发分的测定； 第18部分：水分含量的测定； 第19部分：灰分含量的测定； 第20部分：硫分的测定； 第21部分：阴极糊焙烧膨胀/收缩性的测定； 第22部分：焙烧程度的测定（等效温度法）； 第23部分：预焙阳极空气反应性的测定（热重法）； 第24部分：预焙阳极CO₂反应性的测定（热重法）； 第25部分：有压下底部炭块钠膨胀率的测定； 第26部分：耐火材料抗冰晶石渗透能力的测定； 第27部分：预焙阳极断裂能量的测定。 本部分为YS/T 63的第13部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替YS/T 63.13—2006《铝用炭素材料检测方法 第13部分：弹性模量的测定》。与2006版相比，主要变化如下： 参照ISO 18142:2014《铝用炭素材料预焙阳极共振法测定动态弹性模量》，新增声频共振法作为方法2（见第4章）。 本部分由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本部分主要起草单位：中国铝业郑州有色金属研究院有限公司、有色金属技术经济研究院。 本部分参加起草单位：中国铝业股份有限公司贵州分公司、济南澳海炭素有限公司、索通发展股份有限公司、山东晨阳新型碳材料股份有限公司、郑州浩宇炭素材料有限公司、宁夏宁平炭素有限责任公司、山东兖矿炭素制品有限公司、肥城昌盛特种石墨有限公司。 本部分主要起草人：李荣柱、张树朝、李兴刚、李波、刘亚山、赵庆才、何书明、高守磊、于易如、席兆阳、刘祯、曹培峰、陈晓军、李允柱。 本部分所代替标准的历次版本发布情况：YS/T 63.13—2006。 1 范围 本部分规定了在10℃～35℃范围内阴极炭块、预焙阳极弹性模量的测定方法。 本部分适用于在10℃～35℃范围内阴极炭块、预焙阳极弹性模量的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8170 数据修约规则与极限数值的表示和判定 GB/T 26297.1 铝用炭素材料取样方法 第1部分：底部炭块 GB/T 26297.2 铝用炭素材料取样方法 第2部分：侧部炭块 GB/T 26297.3 铝用炭素材料取样方法 第3部分：预焙阳极 YS/T 63.7 铝用炭素材料检测方法 第7部分：表观密度的测定（尺寸法） 3 方法1：静态法 3.1 方法提要 杨氏模量是指材料在外力作用下，在弹性变形区域内应力与应变ε之间关系的量度，其数值为应力与应变的比值，以E表示。 3.2 仪器 3.2.1 试验设备是指能测量材料应力与应变的设备，一般由加力设备、测力仪、测变形仪器、数据处理器（如计算机、微处理器等）组成。 加力设备施加外力于样品，测力仪测量外力，测变形仪器测量样品形变，数据处理器用于数据收集、计算并得到测试结果。 其中加力设备应能提供适合静载荷的外力加载系统；测力仪应能反映试样所受载荷数值；测变形仪器用于测量弹性范围内微小变形量（后文内容截断）
