【其他行业标准】 炭阳极用煅后石油焦检测方法 第10部分：振实密度的测定

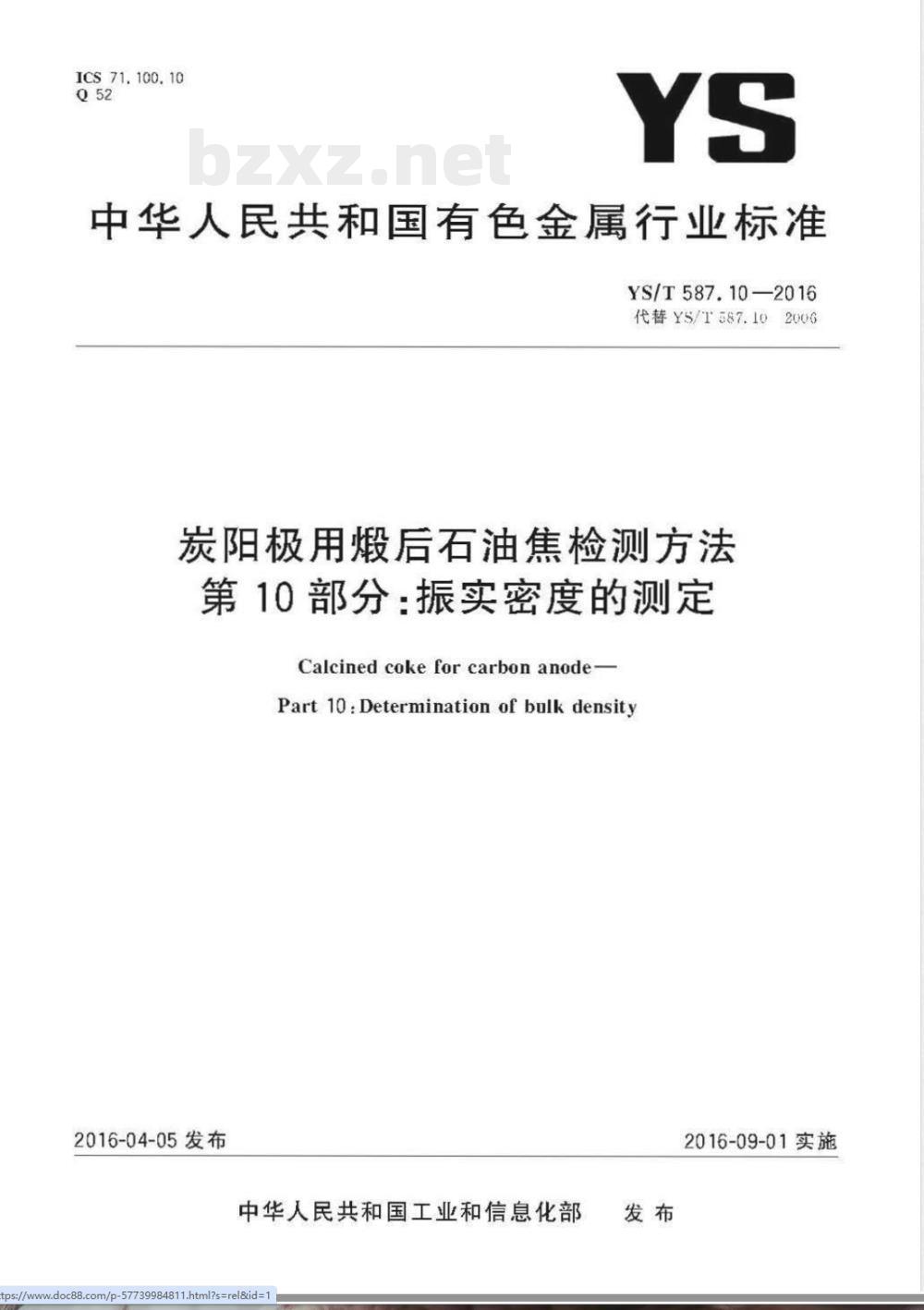

中华人民共和国有色金属行业标准 YS/T 587.10—2016 炭阳极用后石油焦检测方法 第10部分：振实密度的测定 Calcined coke for carbon anode — Part 10: Determination of bulk density 2016-04-05发布 2016-09-01实施 中华人民共和国工业和信息化部发布 代替 YS/T 587.10—2006 前言 YS/T 587 炭阳极用后石油焦检测方法共分14部分，包括灰分、水分、挥发分、硫分、微量元素、粉末电阻率、CO₂反应性、空气反应性、真密度、振实密度、颗粒稳定性、粒度分布、Lc值及哈德格罗夫指数等项目。 本部分为YS/T 587的第10部分。本部分按照GB/T1.1—2009给出的规则起草。本部分是在YS/T 587.10—2006基础上修订，主要变化为：在轻拍法基础上增加振动法；并参考ISO10236:1993修订重复性与再现性指标。 本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本部分起草单位：中国铝业郑州有色金属研究院有限公司、有色金属技术经济研究院。 本部分参加起草单位：济南澳海炭素有限公司、宁夏宁平炭素有限责任公司、郑州浩宇炭素材料有限公司、山东晨阳新型碳材料股份有限公司、索通发展股份有限公司、山东兖矿炭素制品有限公司、肥城昌盛特种石墨有限公司。 本部分主要起草人：张树朝、郭永恒、黄华、李波、赵春芳、陆洪森、于磊、刘祯、曹培峰、席兆阳、于易如、高守磊、陈晓军、赵庆波。 本部分所代替标准的历次版本为YS/T 587.10—2006。 1 范围 本部分规定了煅后石油焦振实密度的测定方法。 方法1（轻拍法）适用于粒度范围0.25 mm～8.0 mm的后石油焦振实密度测定（TBLD）。 方法2（振动法）适用于粒度范围0.212 mm～7.00 mm、试样质量约2 kg的后石油焦振实密度测定（VPLD）。在该范围内，试样最大粒度与最小粒度比值应小于2，宜小于2。 2 方法1：轻拍法 2.1 方法原理 振实密度取决于颗粒尺寸、形状和气孔率。对于颗粒尺寸和形状相似的样品，可通过振实密度与真密度比较估算气孔率。气孔率影响预焙阳极质量与性能。 将已知质量的材料轻拍后测定其体积，用质量除以体积计算振实密度。 2.2 仪器及装置 轻拍法振实密度测量装置包括： 量筒（150 g±1 g，刻度0–250 mL，精度1 mL） 圆筒固定器（450 g±5 g） 导向活塞 拍击装置（每分钟250次升降，行程3 mm±0.1 mm，带计数器） 试验筛（8.0 mm、4.0 mm、2.0 mm、1.0 mm、0.5 mm、0.25 mm） 烘箱（110℃±1℃） 进料器（控制加料） 天平（量程≥1000 g，精度优于0.1 g） 2.3 试样 试样在110℃±1℃烘干2 h，在干燥器中冷却后进行筛分，分级如下： +4.0 mm～8.0 mm +2.0 mm～4.0 mm +1.0 mm～2.0 mm +0.50 mm～1.0 mm +0.25 mm～0.50 mm 可选任一粒级或其他粒级范围用于振实密度测定。
