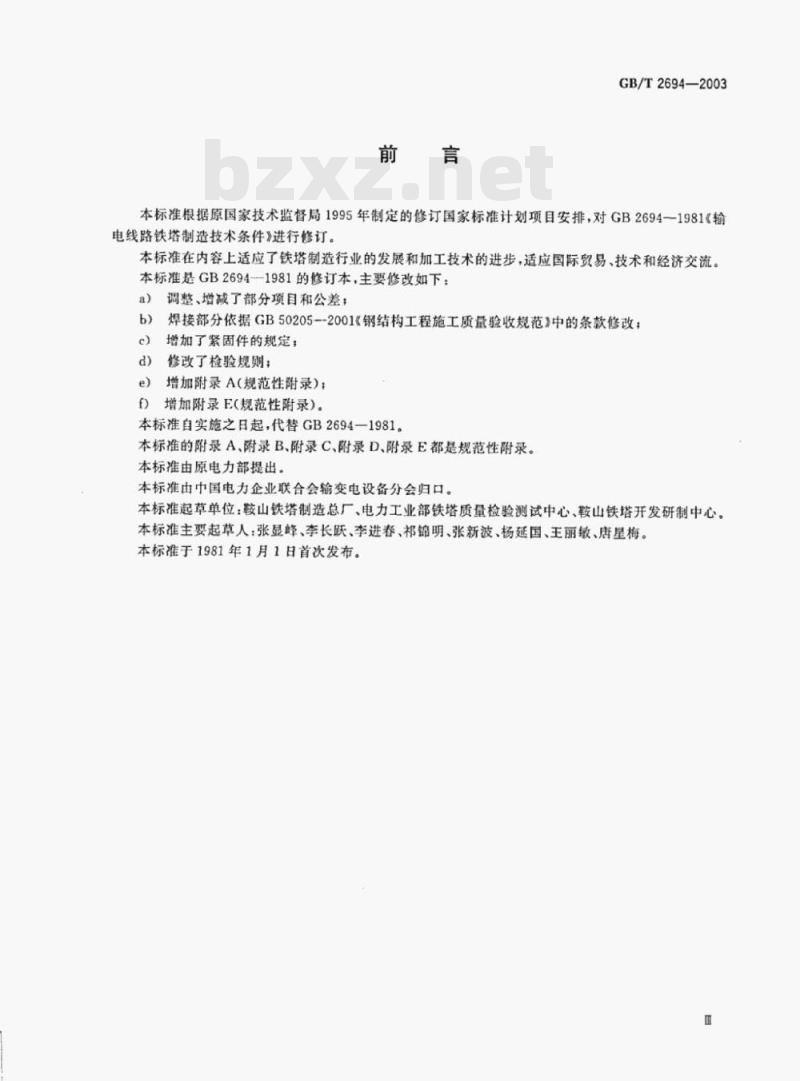

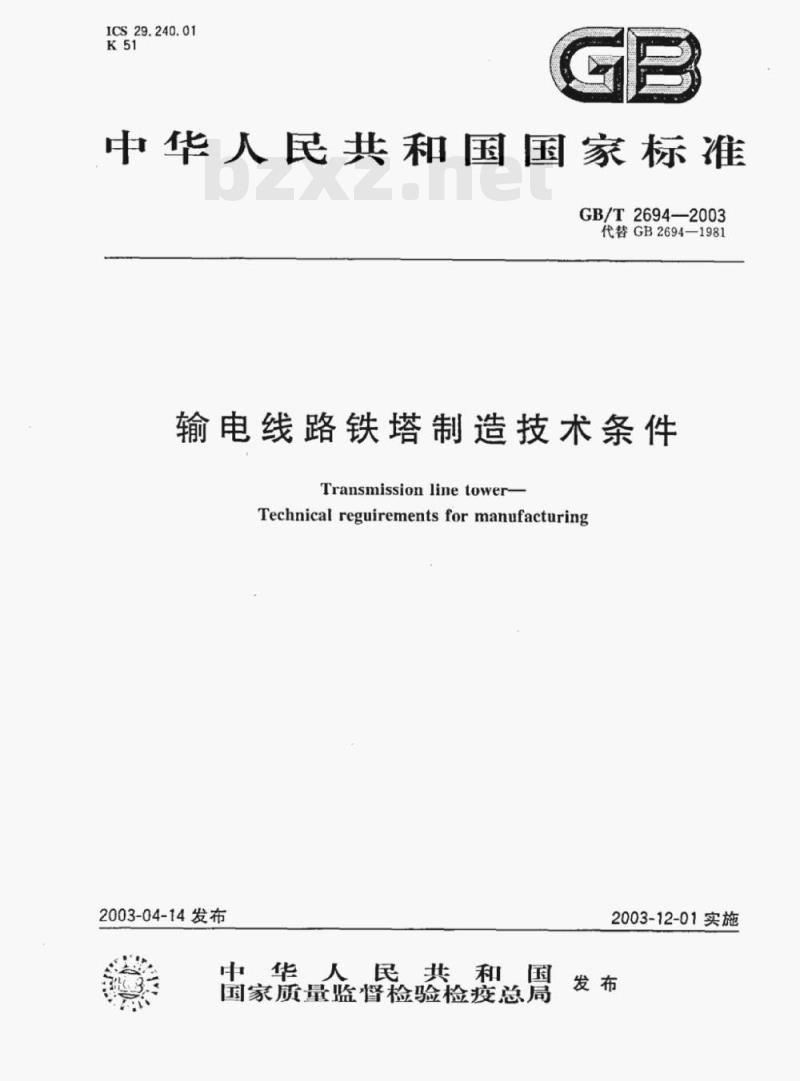

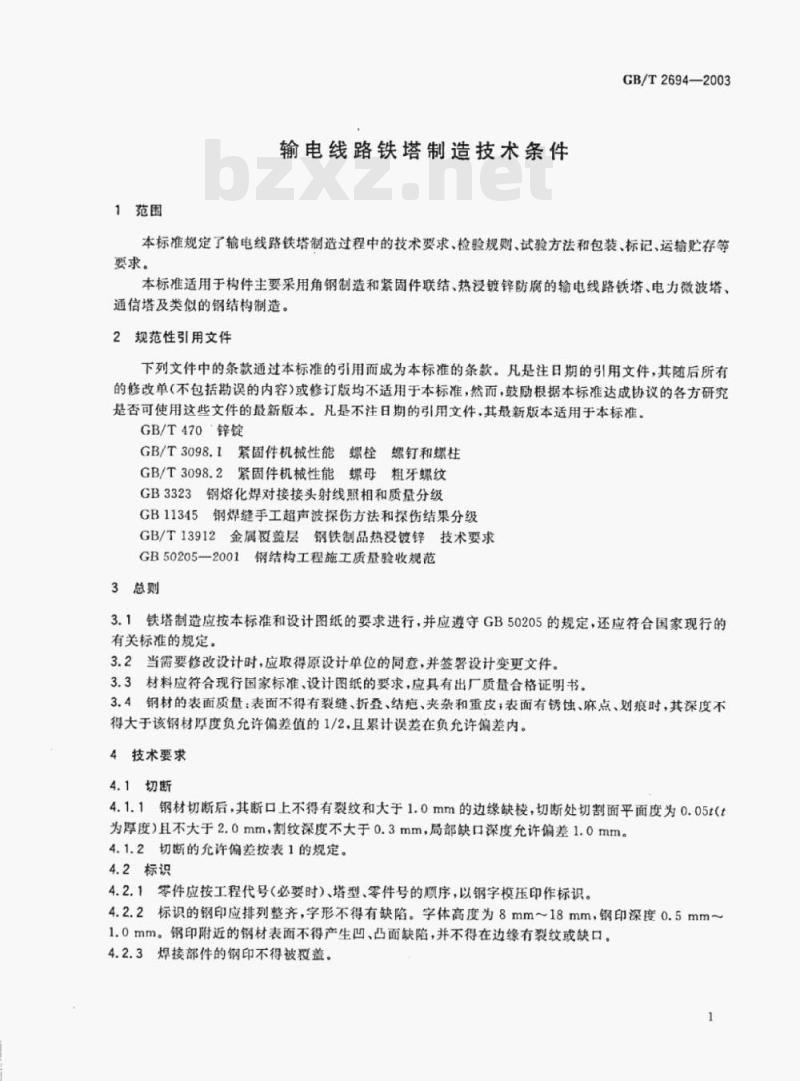

ICS29.240.01 K51 G 中华人民共和国国家标准 GB/T2694—2003 代替GB2694-1981 输电线路铁塔制造技术条件 Transmission linem tower Technical reguirements for manufacturing 2003-04-14发布 中华人民共和国 国家质量监督检验检疫总局 2003-12-01实施 发布 前言 本标准根据原国家技术监督局1995年制定的修订国家标准计划项目安排，对GB2694—1981《输电线路铁塔制造技术条件》进行修订。本标准在内容上适应了铁塔制造行业的发展和加工技术的进步，适应国际贸易、技术和经济交流。本标准是GB2694—1981的修订本，主要修改如下： a）调整、增减了部分项目和公差； b）焊接部分依据GB50205—2001《钢结构工程施工质量验收规范》中的条款修改； c）增加了紧固件的规定； d）修改了检验规则； e）增加附录A（规范性附录）； f）增加附录E（规范性附录）。 本标准自实施之日起，代替GB2694—1981。本标准的附录A、附录B、附录C、附录D、附录E都是规范性附录。本标准由原电力部提出。本标准由中国电力企业联合会输变电设备分会归口。本标准起草单位：鞍山铁塔制造总厂、电力工业部铁塔质量检验测试中心、鞍山铁塔开发研制中心。本标准主要起草人：张显峰、李长跃、李进春、祁锦明、张新波、杨延国、王丽敏、唐星梅。本标准于1981年1月1日首次发布。 1 范围 本标准规定了输电线路铁塔制造过程中的技术要求、检验规则、试验方法和包装、标记、运输贮存等要求。本标准适用于构件主要采用角钢制造和紧固件联结、热浸镀锌防腐的输电线路铁塔、电力微波塔、通信塔及类似的钢结构制造。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励各方研究是否可使用最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T470 锌锭 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2 紧固件机械性能 螺母 粗牙螺纹 GB3323 钢熔化焊对接接头射线照相和质量分级 GB11345 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T13912 金属覆盖层 钢铁制品热浸镀锌技术要求 GB50205—2001 钢结构工程施工质量验收规范 3 总则 3.1 铁塔制造应按本标准和设计图纸的要求进行，并应遵守GB50205的规定，还应符合国家现行有关标准的规定。 3.2 当需要修改设计时，应取得原设计单位同意，并签署设计变更文件。 3.3 材料应符合现行国家标准及设计图纸要求，并应具有出厂质量合格证明书。 3.4 钢材表面质量：表面不得有裂缝、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕时，其深度不得大于该钢材厚度负允许偏差值的1/2，且累计误差在负允许偏差内。 4 技术要求 4.1 切断 4.1.1 钢材切断后，其断口上不得有裂纹和大于1.0mm的边缘缺棱。切断处切割面平面度为0.05t（t为厚度）且不大于2.0mm，割纹深度不大于0.3mm，局部缺口深度允许偏差1.0mm。 4.1.2 切断的允许偏差按表1规定。 4.2 标识 4.2.1 零件应按工程代号（必要时）、塔型、零件号顺序，以钢字模压印作标识。 4.2.2 标识钢印应排列整齐，字形不得有缺陷，字体高度8mm~18mm，钢印深度0.5mm~1.0mm。钢印附近钢材表面不得产生凹凸缺陷，边缘不得有裂纹或缺口。 4.2.3 焊接部件的钢印不得被遮盖。 表1 切断的允许偏差（单位：mm） 序号 项目 允许偏差 1 长度L或宽度B ±2.0 2 切断面垂直度P t/8且不大于3.0 3 角钢端部垂直度P ≤36/100且不大于3.0 4.3 制弯 4.3.1 零件制弯后，其（内容未完）
