【GB国家标准】 热塑性塑料管材拉伸性能测定第1部分:试验方法总则

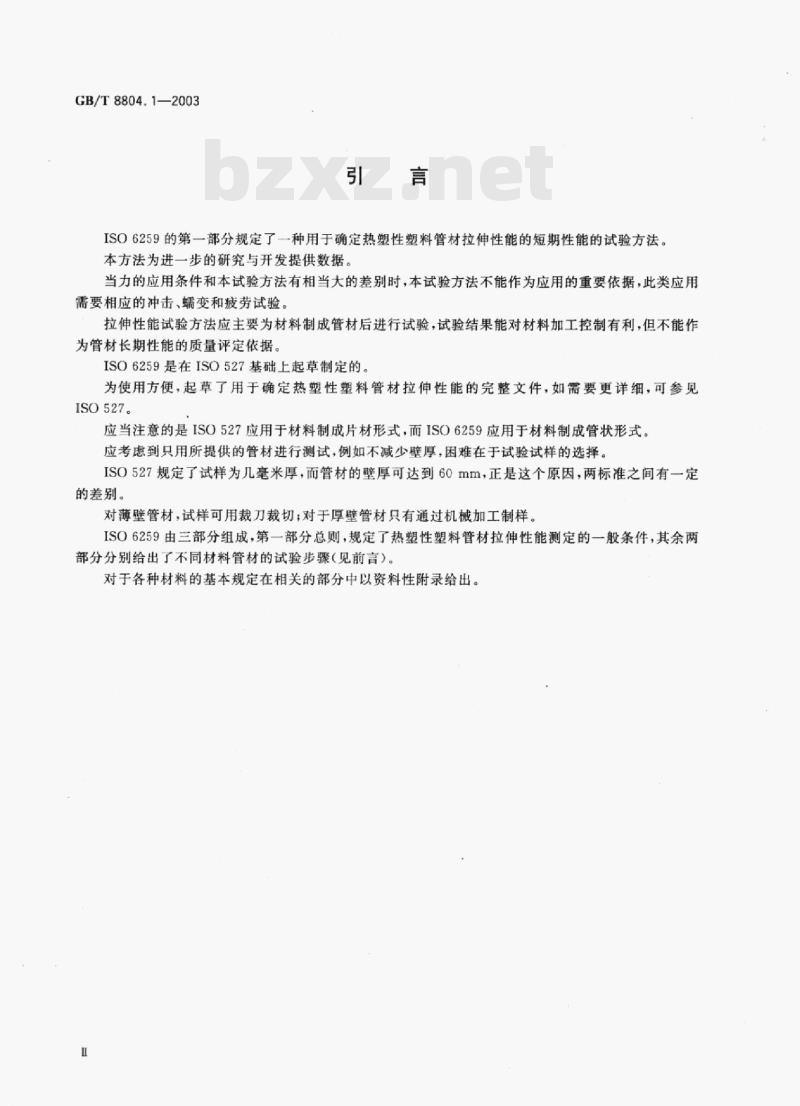

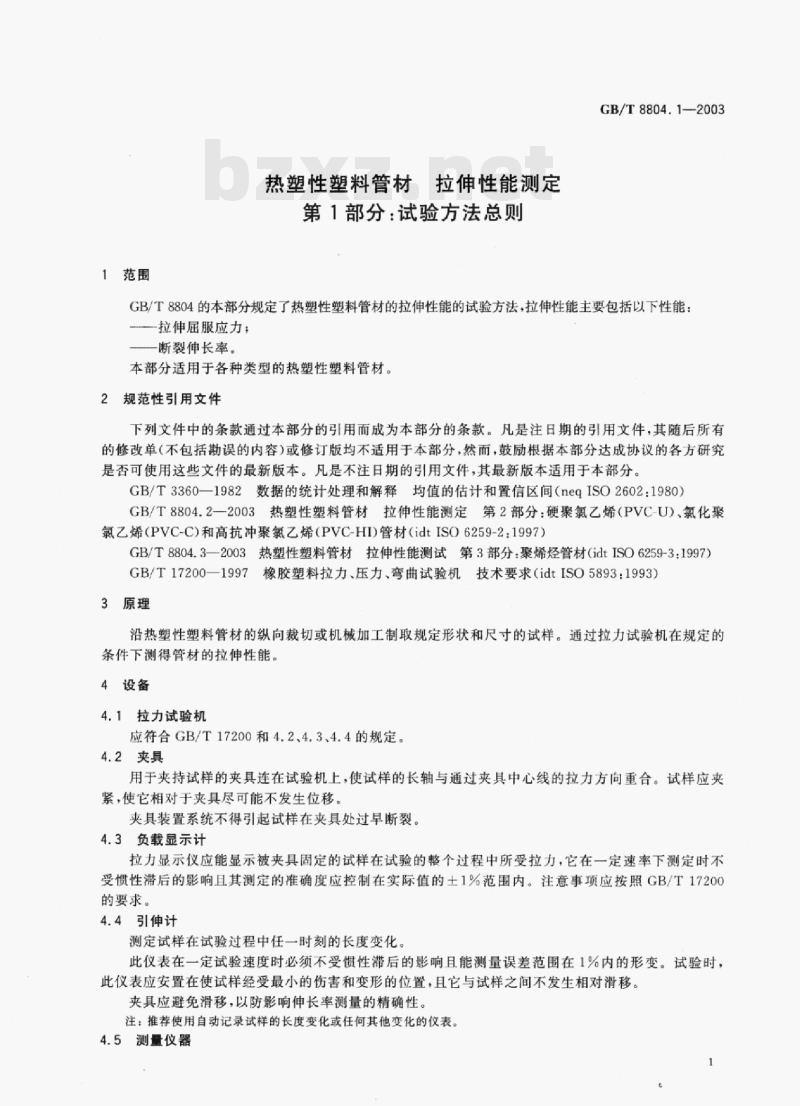

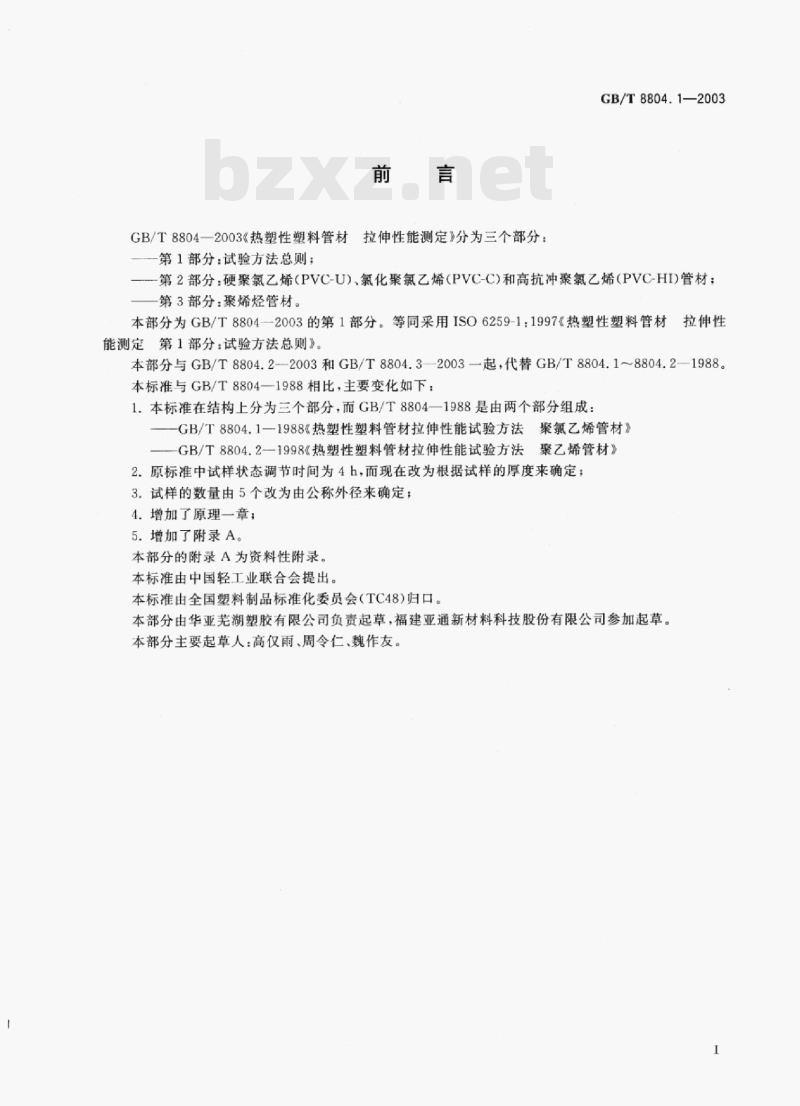

ICS 83.140.30 G33 GB 中华人民共和国国家标准 GB/T 8804.1—2003 热塑性塑料管材拉伸性能测定 第1部分：试验方法总则 Thermoplastic pipes—Determination of tensile properties—Part 1: General test method (ISO 6259-1:1997, IDT) 2003-03-05发布 中华人民共和国国家质量监督检验检疫总局发布 2003-08-01实施 前言 GB/T 8804—2003《热塑性塑料管材拉伸性能测定》分为三个部分：第1部分为试验方法总则，第2部分为硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材，第3部分为聚烯烃管材。本部分为GB/T 8804—2003的第1部分，等同采用ISO 6259-1:1997《热塑性塑料管材拉伸性能测定 第1部分：试验方法总则》。本部分与GB/T 8804.2—2003和GB/T 8804.3—2003一起代替GB/T 8804.1—8804.2—1988。 与GB/T 8804—1988相比，主要变化如下： 1. 标准结构由两个部分调整为三个部分； 2. 试样状态调节时间由4h改为按试样厚度确定； 3. 试样数量由固定5个改为按公称外径确定； 4. 增加“原理”一章； 5. 增加附录A。 本部分附录A为资料性附录。本标准由中国轻工业联合会提出，由全国塑料制品标准化技术委员会（TC48）归口。由华亚芜湖塑胶有限公司负责起草，福建亚通新材料科技股份有限公司参加起草。主要起草人：高仅雨、周令仁、魏作友。 引言 ISO 6259第一部分规定了一种用于测定热塑性塑料管材拉伸性能短期性能的试验方法，为进一步研究与开发提供数据。当加载条件与本方法差异较大时，该方法不作为应用依据，此类情况需进行冲击、蠕变和疲劳试验。拉伸性能试验主要用于材料加工控制，不作为管材长期性能的质量评定依据。ISO 6259在ISO 527基础上制定，但ISO 527适用于片材，而ISO 6259适用于管材，两者在试样尺寸及制样方式上存在差异。 对于薄壁管材可裁切制样，厚壁管材需机械加工制样。ISO 6259由三部分组成，本部分为总则，其余部分规定不同材料的具体试验方法。 1 范围 本标准规定了热塑性塑料管材拉伸性能的试验方法，主要包括拉伸屈服应力和断裂伸长率的测定。适用于各种类型热塑性塑料管材。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分条款。凡注日期的引用文件，其随后修改单或修订版不适用，但鼓励使用最新版本。 GB/T 3360—1982 数据的统计处理和解释 均值的估计和置信区间（neq ISO 2602:1980） GB/T 8804.2—2003 热塑性塑料管材拉伸性能测定 第2部分：PVC-U、PVC-C及PVC-HI管材（idt ISO 6259-2:1997） GB/T 8804.3—2003 热塑性塑料管材拉伸性能测定 第3部分：聚烯烃管材（idt ISO 6259-3:1997） GB/T 17200—1997 橡胶塑料拉力、压力、弯曲试验机技术要求（idt ISO 5893:1993） 3 原理 沿热塑性塑料管材纵向裁切或机械加工制取规定形状和尺寸的试样，在规定条件下使用拉力试验机进行拉伸试验，以测定其拉伸性能。 4 设备 4.1 拉力试验机 应符合GB/T 17200及相关规定要求。
